ОКНА, ДВЕРИ, ВОРОТА ПРОМЫШЛЕННЫХ ЗДАНИЙ

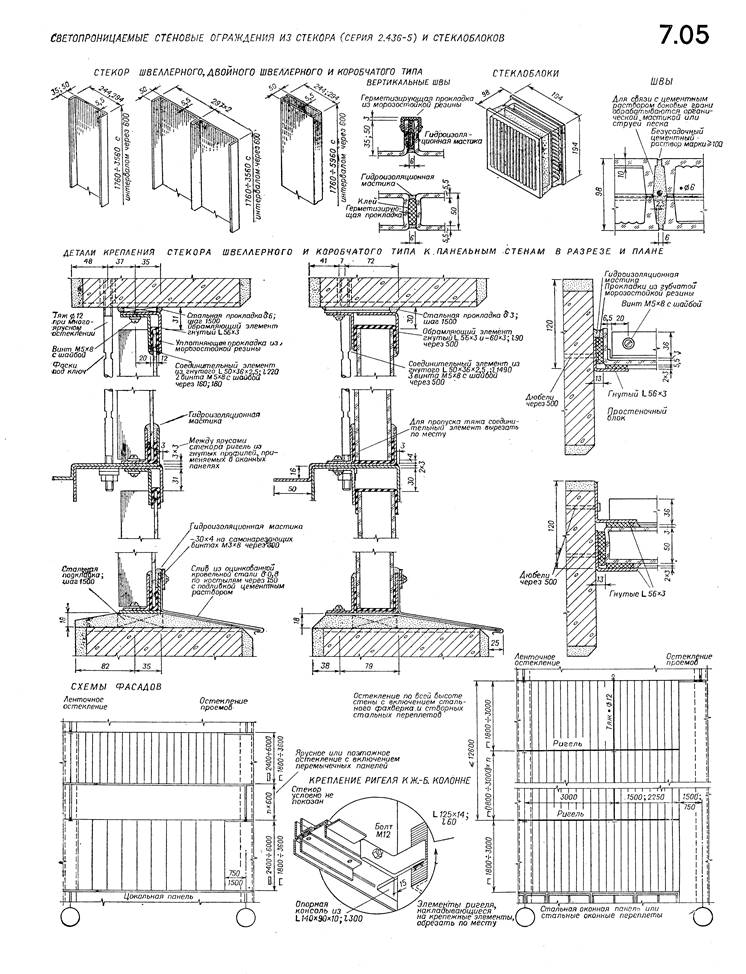

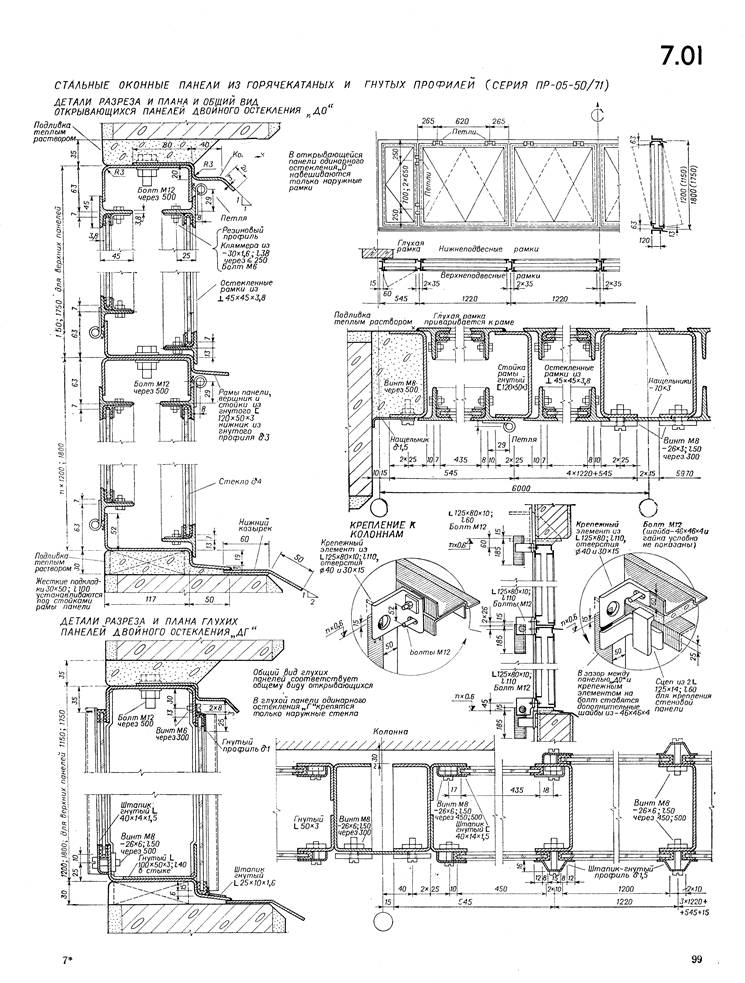

В соответствии со стеновыми панелями для 6-метрового шага колонн стальные оконные панели выполняются с номинальными размерами по фасаду 6X1,2 и 6X1,8 м. При высоте проема до 20 м они устанавливаются непосредственно друг на друга и скрепляются болтами М12. Нагрузка от собственной массы оконного заполнения передается на стеновую подоконную панель через жесткие прокладки, устанавливаемые в нижнем зазоре под стойками рамы.

При большей высоте проема в заполнение вводится ригель из прокатных профилей. Для образования необходимых зазоров между гранями проема и оконным заполнением верхние в проеме панели укорачиваются на 50 мм по высоте.

Панели подразделяются на открывающиеся и глухие; те и другие — двойного и одинарного остекления. В обоих случаях одинарное остекление располагается с наружной стороны.

Панели состоят из несущей рамы, выполненной из холодногнутых профилей, соединенных точечной сваркой. В открывающихся панелях к раме подвешены остекленные рамки, сваренные из тав-риков размером 45 X 45 X 3,8 мм. Средние наружные верхнеподвесные и внутренние нижнеподвесные рамки открываются для проветривания помещений. Рамки соединены между собой рычажным механизмом для совместного открывания. В нижних панелях открывание может осуществляться вручную, в верхних панелях — электроприводом. Крайние наружные рамки боковой подвески открываются вручную только для протирки стекол. Крайние внутренние рамки глухие. Они привариваются к раме панели шпоночным швом или крепятся на кляммерах.

Стекла, окантованные резиновым профилем, крепятся в глухих панелях непосредственно к не-

сущей раме холодногнутыми штапиками на болтах М8;| в открывающихся панелях — к рамкам кляммерами на болтах М6 (кляммеры размещаются через 250 мм).

Оконные панели к колоннам подвешиваются на крепежных уголках, аналогичных применяемым для стеновых панелей. С крепежными уголками панели соединяются болтами М12

При низких наружных температурах стальные панели могут являться мостиками холода. Возможно их промерзание и появление конденсата. Для уменьшения этих явлений зазоры между стеновыми и оконными панелями заполняются теплым раствором. В герметизируемых зданиях применяются стальные оконные панели с уплотненным притвором.

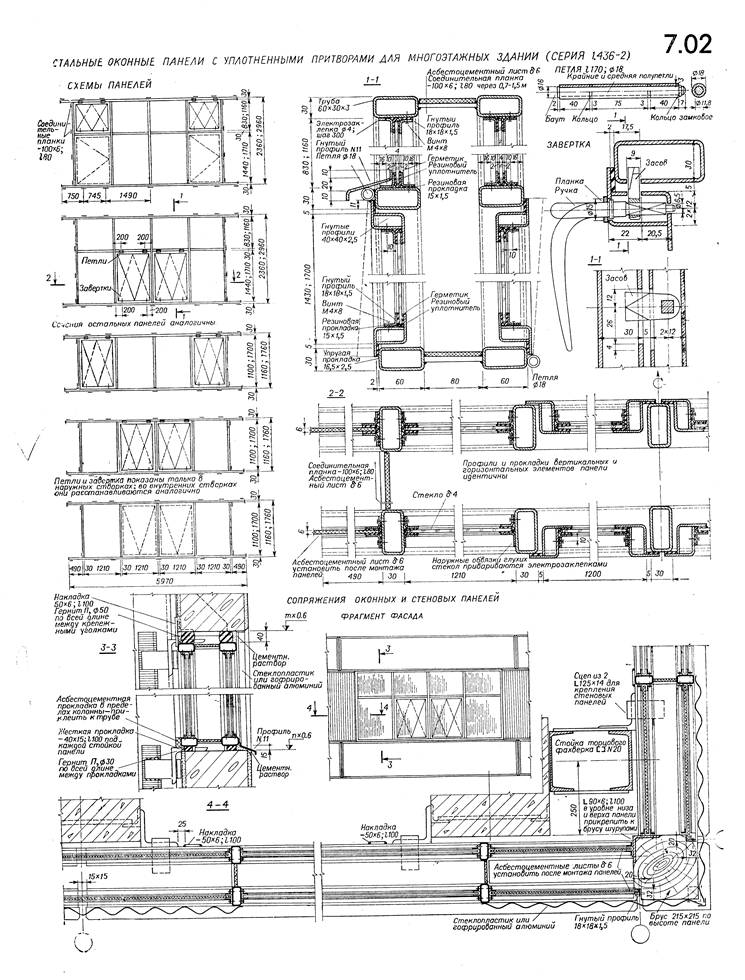

Оконные панели с двойным остеклением и уплотненным притвором переплетов предназначаются для одноярусного заполнения раздельных и ленточных оконных проемов, в многоэтажных зданиях производственного и административно-бытового назначения.

Номинальная длина панелей 6 м, высота от 1,2 до 3 м с интервалом через 0,6 м. Естественная вентиляция помещений осуществляется через фрамуги с верхней подвеской наружной створки и нижней подвеской внутренней створки. Крайние, расположенные перед колоннами, поля заполняются на месте асбестоцементными листами и облицовываются стеклопластиком или гофрированным алюминием. Протираются стекла с внутренней стороны через створки с боковым подвесом, с наружной стороны — с механических подъемных устройств.

Оконные панели собираются из двух рам, соединенных стальными планками. Рамы свариваются

из замкнутых гнутосварных профилей 60 X 30 X ХЗ мм; створки—из двух гнутых уголков 40Х X 2,5 мм; штапики выполняются из гнутых уголков 18X2,5 мм. При глухом остеклении наружные штапики привариваются к раме электрозаклепками, во всех остальных случаях крепятся на винтах М4 с шагом 300 мм. Стекла окантовываются резиновым профилем. Штапики привинчиваются на резиновой прокладке. Притворы створок оклеиваются упругими синтетическими прокладками. При закрывании прокладки уплотняются завертками с засовом, вмонтированным в створки.

Оконные панели устанавливаются на стеновые. Зазоры заполняются гернитовыми валиками. Монтаж и крепление к каркасу производятся при посредстве идентичных для всей стены унифицированных монтажных и крепежных приспособлений.

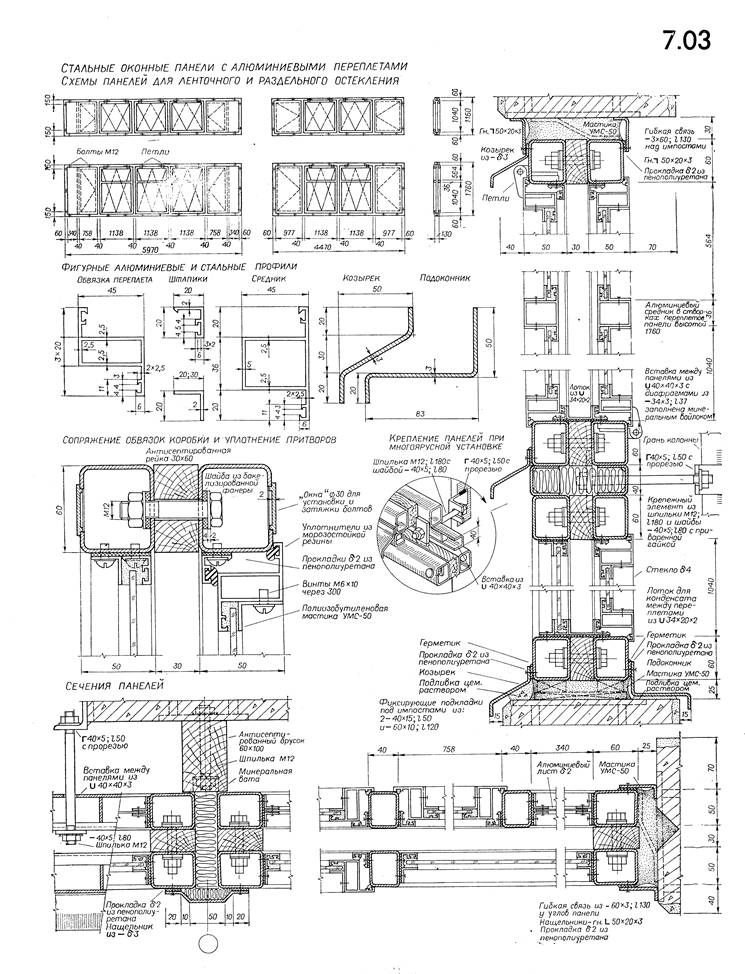

Панели из алюминиевых переплетов, объединенных стальными коробками с обвязками и импостами из замкнутых гнутосварных профилей, сочетают в себе прочность со сравнительно небольшой массой и высоким качеством створок переплетов. Они обеспечивают воздухонепроницаемость оконных заполнений и могут применяться для ленточного и разделенного, одно- и многоярусного остекления в одно- и многоэтажных зданиях с неблагоприятными внешними и внутренними климатическими условиями. Трущиеся части этих панелей не дают искры, поэтому они могут быть рекомендованы и для взрывоопасных помещений.

Коробки панелей номинальным размером 6 X X 1,2 м (или 1,8 м) для ленточного и 4,5 X 1,2 м (или 1,8 м)—для раздельного остекления разделены импостами соответственно на 5 и 4 отсека, заполненных алюминиевыми переплетами. Для двойного остекления коробки сдваиваются и скрепляются между собой утопленными «впотай» болтами. Болты заводятся и затягиваются через «окна» диаметром 30 мм в наружных стенках профилей. В смонтированных панелях «окна» закрываются заглушинами. Фиксация зазора и повышенная теплоизоляция оконного обрамления обеспечиваются прокладкой по контуру антисептированной рейки. «Мостики холода» у болтов перекрываются шайбами из бакелизированной фанеры.

Воздухонепроницаемость закрытых окон обеспечивается: уплотнением притворов — уплотнители из морозостойкой резины заводятся в цапфы алюминиевых профилей; прокладками из пенополиуретана под профилями, привинчиваемыми к коробкам; полиизобутиленовой мастикой УМС-50, заполняющей пазы для установки стекол.

Переплеты собираются из алюминиевых обвязок коробчатого профиля с упорными выступами и уголковых штапиков, поджимающих к ним стекла. В панелях номинальной высотой 1,8 м переплеты усилены аналогичными обвязкам алюминиевыми средниками. Для обеспечения протирки стекол все основные отсеки внутренней рамы створные. Расположенные за колонной крайние, дополнительные внутренние отсеки — глухие, заполненные алюминиевым листом. В наружных рамах створные переплеты занимают среднюю часть окна.

На стену оконные панели опираются через фиксирующие стальные подкладки, расположенные под обвязками и импостами. К перемычкам они крепятся аналогично размещенными гибкими стальными связями. Периметральные швы заполняются полиизобутиленовой мастикой и накрываются нащельниками и козырьками из холодно-гнутых стальных профилей.Горизонтальные швы между панелями фиксируются вставками из усиленных диафрагмами гнутых швеллеров. Вертикальные швы накрываются гнутым стальным наличником. Все швы заполняются минеральной ватой. При многоярусном остеклении оконные панели крепятся непосредственно к основным и фахверковым колоннам. Крепежный элемент состоит из шпильки, ввинчиваемой одним концом в заведенную за внутреннюю раму шайбу, а другим концом вставленную в прорезь приваренного к колонне уголка. Зазор между колонной и панелями фиксируется антисептированным деревянным бруском. При высоте проема более 12 м заполнение усиливается ригелем из горячекатаных профилей.

В связи с относительно высокой стоимостью в настоящее время описанные оконные панели применяются преимущественно для герметизированных зданий и зданий, расположенных в суровых климатических условиях. Конструкция панелей разработана в ленинградском институте «Промстройпроект».

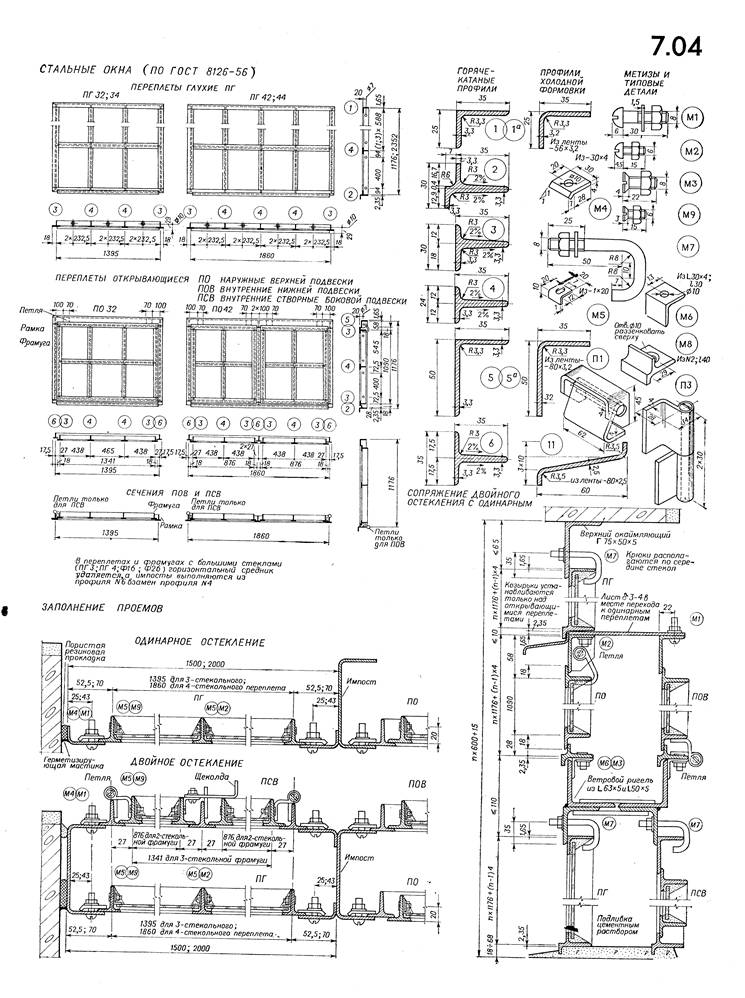

Каркас оконных заполнений образуется импостами, расположенными через 1,5; 2 м и привариваемыми к закладным элементам в перемычечных панелях. К импостам прикрепляются болтами глухие переплеты (ПГ) и рамки с открывающимися фрамугами верхней подвески (ПО), внутренней нижней подвески (ПОВ) и внутренней боковой подвески (ПСВ).

При одинарном остеклении глухие переплеты (ПГ) комбинируются с открывающимися фрамугами верхней подвески (ПО), служащими для проветривания помещений. При двойном остеклении за верхнеподвесными фрамугами (ПО) устанавливаются нижнеподвесные фрамуги (ПОВ), открывающиеся вместе при посредстве рычажных приборов и направляющие кверху ток холодного воздуха. За глухими переплетами устанавливаются фрамуги боковой подвески (ПСВ), обеспечивающие возможность двусторонней протирки стекол.

Глухие переплеты и рамки фрамуг взаимозаменяемые, имеют одинаковые габариты. В целях упрощения монтажа предусмотрены глухие переплеты двойной высоты (ПГ 34; 44). Цифры в маркировке указывают количество стекол по ширине и высоте переплета. При наличии больших стекол в переплетах и фрамугах выкидываются средники и усиливаются импосты. В этом случае их марки указывают только количество стекол по ширине переплета (ПГЗ; ПГ4; ПОЗ; ПО4 и т. д.).Глухие переплеты и рамки фрамуг крепятся к импостам посредством метизов. Козырьки устанавливаются только над открывающимися переплетами.
