ЖЕЛЕЗОБЕТОННЫЙ КАРКАС ОДНОЭТАЖНЫХ ЗДАНИЙ - ЧАСТЬ 2

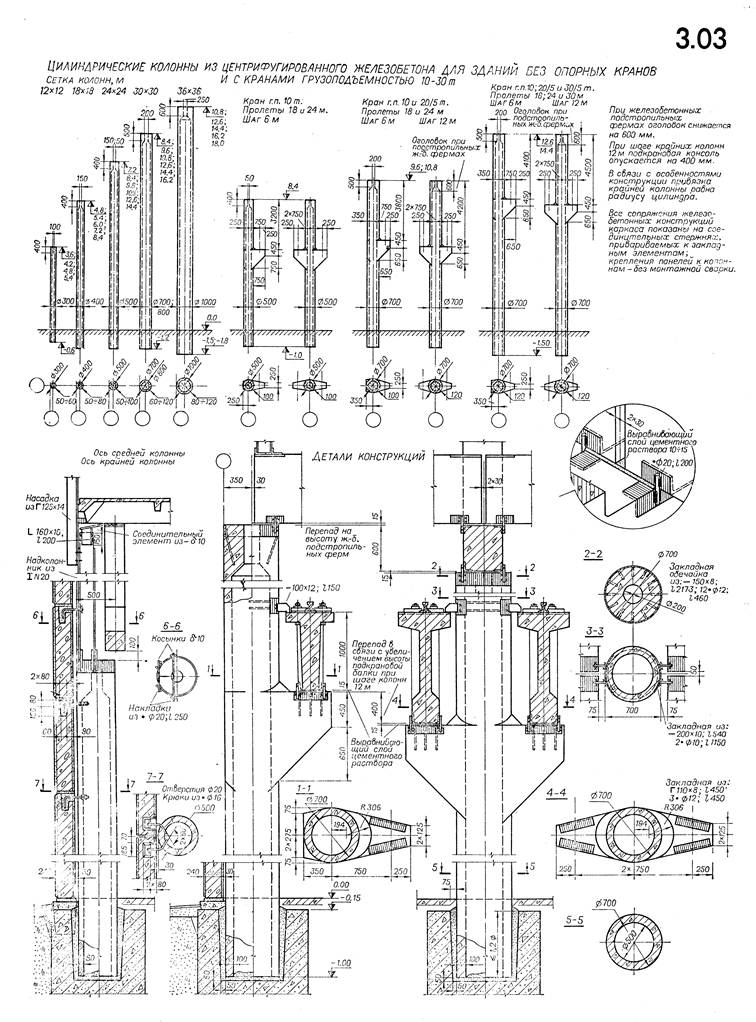

Колонны из центрифугированного железобетона применяются в настоящее время в экспериментальном порядке для зданий без опорных кранов и с кранами грузоподъемностью до 30 т, в промышленных сооружениях — в виде опор под эстакады различного назначения, транспортерные галереи, силосы и другие емкости. Их внедрение позволяет по предварительным расчетам уменьшить расход бетона на 30—50% и стали — на 20—30% за счет эффективности кольцевого сечения в статическом отношении и повышения прочности центрифугированного бетона в 1,5 -2 раза по сравнению с вибрированным. Полностью механизированная технология изготовления обеспечивает высокое качество проработки бетона и чисто- ту наружных поверхностей. Экономия достигается и за счет уменьшения количества типоразмеров опалубных форм. Одновременно внедряются и менее металлоемкие способы сопряжений каркаса и ограждений. Типовое сопряжение железобетонных балок и стропильных ферм с колоннами на стальных прокладных листах, закрепляемых анкерными болтами, связано с изготовлением сложных закладных деталей, требующих токарной обработки. Показанный на чертежах стык основан на применении двух соединительных стержней, привариваемых к закладным деталям на боковых гранях консоли или оголовка колонны и опоры Салки или фермы. Рихтовка элементов осуществляется за счет выравнивающего слоя из цементного раствора или сухой цементно-песчаной смеси. Обеспечивается шарнирное опирание несущих конструкций. Металлоемкость стыка снижается примерно на 40%. Соединение панели с железобетонной колонной без монтажной сварки производится посредством изогнутого в двух плоскостях крюка из стержня 0 16 мм, заведенного в наклонное отверстие Ø 18— 20 мм в колонне и паз в панели. Конец крюка, заводимый в колонну, предварительно смазывается цементным раствором или клеящей мастикой. Паз панели заполняется цементным раствором. Неточность взаимного расположения компенсируется за счет ширины и глубины паза панели. К стальным элементам каркаса крюк приваривается. Монтажные узлы соединения панели с железобетонной колонной прямоугольного сечения и стальной колонной показаны на листе 3.04. Дыро- и пазообразователи выполняются из капролона и крепятся к стальным формам. Незначительность сцепления с бетоном и более высокий коэффициент линейного расширения капролона позволяют легко извлекать дырообразователи из бетона и обеспечивают гладкую поверхность отверстий. Предлагаемое соединение значительно сокращает монтажную сварку. Соединение скрыто — лучше защищено от коррозии и не нарушает архитектуры интерьера. Металлоемкость соединения снижается примерно на 65%. Ускоряется возведение здания. Все показанные конструкции разработны в Государственном проектном институте № 1 Госстроя СССР.* В совокупности они направлены на дальнейшее совершенствование сборного железобетона. Их надежность должна быть проверена практикой.

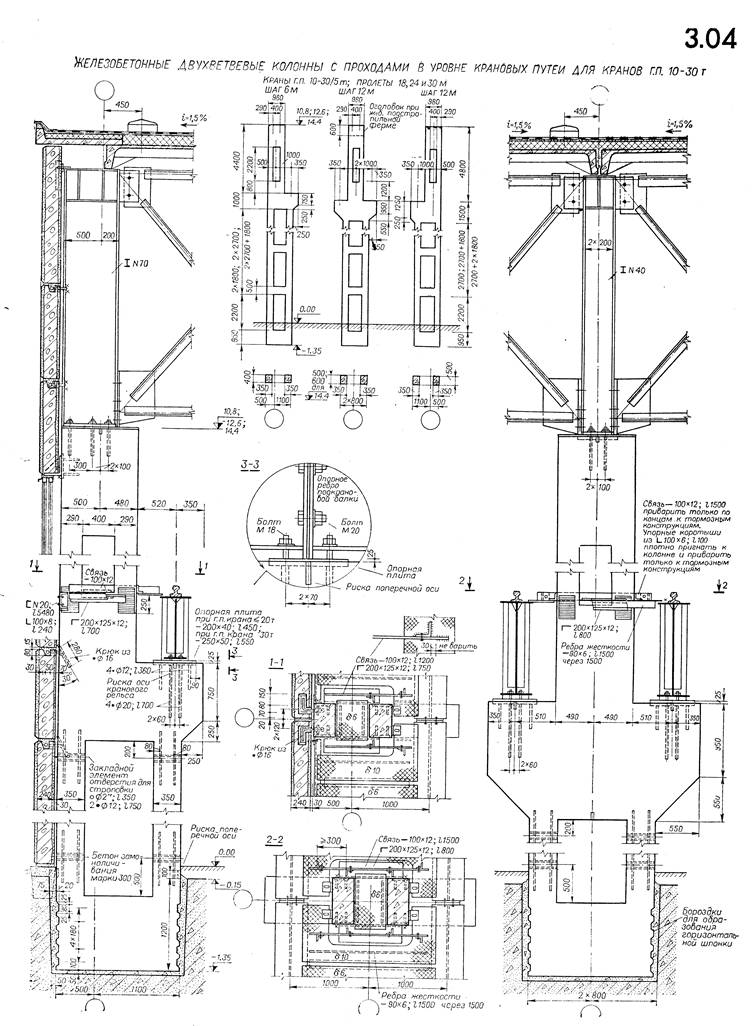

Колонны применяются в случае необходимости устройства проходов для постоянного наблюдения за состоянием крановых путей при высоте здания до 14,4 м, пролете до 36 м, шаге по крайним колоннам 6 или 12 м, по средним колонам — 12 м, грузоподъемности опорных кранов до 30 т. Привязка наружной грани крайних колонн к оси здания * Крепление балок и ферм к колонне — авторское свидетельство № 490916 на имя инж, Р. А. Гершанка. Соединение панелей с колонной без монтажной сварки — авторское свидетельство № 412362 на имя инж, Р. Д. Гершанка и Л. Б. Перлина.
Лист 3.03. Цилиндрические колонны из центрифугированного железобетона ЛИСТ 3.04. Железобетонные двухветвевые колонны с проходом в уровне крановых путей Лист 3.05. Стальные связи железобетонного каркаса
500 мм, оси кранов к оси здания—1000 мм. Для проходов в шейке колонны устроены лазы размером 400 X 2200 мм. Колонна формуется из бетона марки 300—400. Ветви ствола и шейки армируются сварными каркасами; подкрановый, промежуточные и нижний ригели — вязаной арматурой, собираемой из отдельных стержней. Колонны снабжены закладными элементами для распалубки и крепления инвентарных монтажных приспособлений, опирания стальных или железобетонных подкрановых балок и стропильных конструкций, опирания и навески стеновых панелей и крепления стальных связей. На поверхности колонн наносятся риски, совмещающиеся при установке с соответствующими разбивочными осями. Для улучшения условий замоноличивания в фундамент нижняя часть боковых граней колонны снабжена зубцами, образующими бетонные шпонки. При значительных ветровых усилиях поверхность стакана в подколоннике насекается.

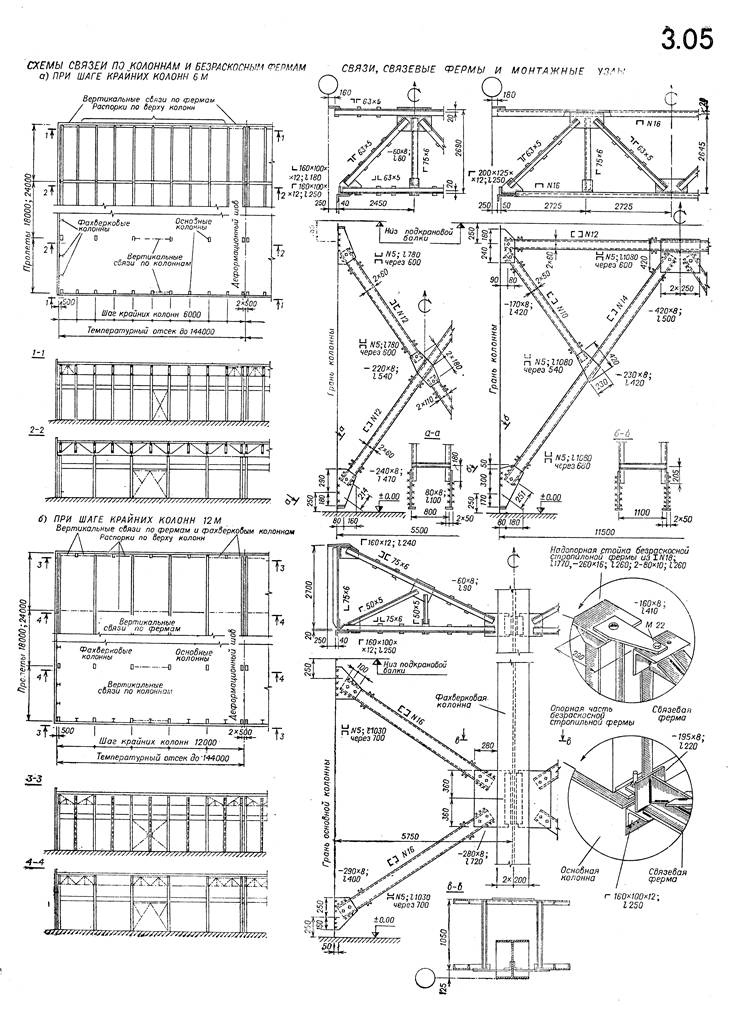

В поперечном направлении устойчивость зданий обеспечивается жесткостью заделанных в фундамент колонн и жестким диском покрытия, в продольном направлении — дополнительно стальными связями, устанавливаемыми по всем рядам между колоннами и опорами стропильных конструкций.
