1.          Обеспечение пространственной жёсткости стен преднапрягаемыми поясами

В процессе эксплуатации кирпичных зданий могут быть обнаружены нарушения целостности совместной работы связанных между собой стен и отдельных элементов, появление в них трещин, значительно сни­жающих их жесткость и прочность.

Основными причинами появления трещин в стенах являются:

• неравномерная осадка грунта в основании фундаментов;

• разнонагруженность внутренних несущих и наружных стен;

• различная жесткость совместно работающих стен из различных материалов.

В зависимости от характера дефектов стен и элементов, а также от причин, вызвавших эти дефекты, могут быть рекомендованы различные способы усиления стен и придания им необходимой жесткости и прочно­сти. Наиболее простым и эффективным способом обеспечения пространственной жесткости и совместной работы конструкций является крепление стен в уровне перекрытий продольными и поперечными тяжами (рис.1).  Объемное обжатие здания напряженными тяжами осуществляется для здания в целом или для его отдельных частей.

Конструкция крепления стен напряженными поясами состоит из стальных тяжей диаметром 20-38 мм, которые опоясывают здание или часть его. Тяжиукладываются по поверхности стен или в борозды сече­нием примерно 70x80 мм и после их натяжения заделываются цемент­ным раствором. На углах здания и выступахставятся вертикальные уголки, обжимающие углы после натяжения поясов.

Напрягаемые пояса делают замкнутыми, располагают в плоскости перекрытий и последовательно снизу вверх напрягают.

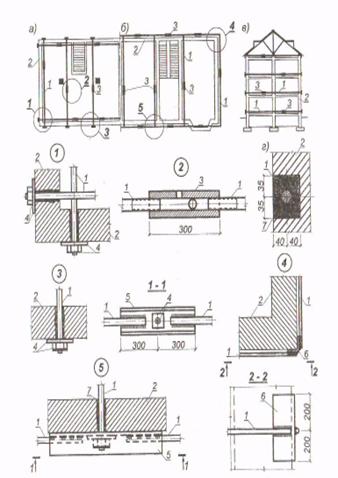

Рис. 1. Крепление стен металлическими тяжами:

 а - внутри здания; б - снаружи здания; в - разрез; г - вариант укладки тяжей в штрабу; 1 - тяжи с нарезкой на концах; 2 - деформированное здание; 3 - стяжные муфты с правой и левой резьбой; 4 - металлические пластины и гайки; 5 - швеллер № 16...20; 6 - уголок № 15... 20, устанавливаемый на цементный раствор; 7 - цементный раствор марки 100

2.          Усиление стен комплексными железобетонными элементами

Комплексными называются элементы кирпичной кладки с включением в них железобетона, работающего совместно с кладкой. При этом железобетонрекомендуется располагать с внешней стороны кладки, что позволяет проверить плотность уложенного бетона и является более рациональным при внецентренномсжатии и продольном изгибе конструкции. Комплексные конструкции применяются в тех случаях, когда требуется значительно увеличить несущую способность сильнона­груженных элементов при центральном или внецентренном сжатии, например при надстройках. Применение в этом случае комплексных эле­ментов позволяетуменьшить размеры сечений элементов. Железобетон втапливают в борозды. За счет неровностей их стенок происходит хорошее сцепление бетона с кирпичом

Усиление стен набетонкой

Несущая способность кладки стен может быть значительно увели­чена путем набетонки стен с одной или двух сторон. Набетонка выпол­няется из тяжелого или легкого бетонов В7.5...В15 и армируется сетками из стержней диаметром 4... 12 мм (рис. 2).

Для повышения сцепления бетона с кладкой горизонтальные и вер­тикальные швы предварительно расчищают, поверхность кладки стен насекают и промывают водой.

Если длина усиливаемого участка стены больше ее толщины в два раза и более, необходимо установить дополнительные поперечные свя­зи, пропускаемые через кладку, диаметром 12...20 мм. Расстояние меж­ду связями по длине не должно превышать двух толщин стены, но не более 100 см, а по высоте должно быть не более 75 см. Связи должны быть надежно закреплены (рис.2.а).

Арматурные сетки крепят к стальным стержням диаметром 5 ..10 мм, заделанным на цементном растворе М100 в отверстия (рис.2.6). Глубина заделки штырей 80... 120 мм, шаг при шахматном расположении 900 мм.

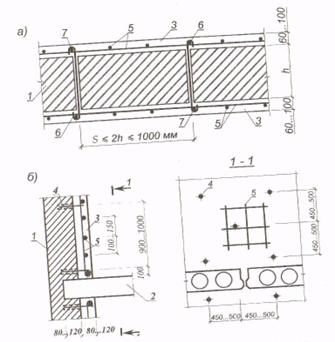

Рис. 2. Усиление кирпичных стен железобетонной набетонкой: а - двухсторонней;   б - односторонней;

1 - усиливаемая стена; 2 - перекрытие; 3 - железобетонная набетонка; 4- штыри диаметром 10... 12 мм, вставленные а просверленные отверстия в стене; 5 - арматурные сетки; б - хомуты-связи, пропущенные через отверстия в стене; 7 - дополнительные арматурные стержни, расположенные поверх сеток

Устройство встраиваемого железобетонного каркаса

В целях увеличения устойчивости стен и повышения несущей способности здания, существует вариант устройства комплексных железобетонных элементов в виде встраиваемого железобетонного каркаса. Для этого в кирпичных стенах устраиваются горизонтальные и вертикальные штрабы (рис. 3), которые служат образующими для конструкций монолитного железобетонного каркаса. После этого приступают к возведению монолитного железобетонного каркаса в определенной последовательности, обеспечивающей устойчивость и прочность уществующих стен в процессе производства работ.

                                               .

Рис. 3. Конструкция встраиваемого каркаса со шпонками.

1- колонны встраиваемого каркаса, 2- ригели каркаса, 3 – существующая кирпичная стена, 4- шпонки.

3.          Усиление пилястр и перемычек

При местном повреждение кладки пилястр (вертикальные или косые трещины, раздробление и сколы кладки под концами перемычек в местах опирания балок, плит или ферм) поврежденные участки стягивают бандажами из полосовой стали и уголков, а поврежденную кладку инъецируют цементным раствором под давлением (рис.4).

Железобетонные перемычки в зависимости от степени повреждения следует заменить новыми или отремонтировать. Если на перемычки опираются балки или плиты перекрытий, то при замене перемычек необ­ходимо полностью разгрузить их подводкой под балки или плиты перекрытий по всей длине перемычки временных креплений в виде стоек. Усиление железобетонных перемычек осуществляется подведением раз­гружающих балок из прокатного металла с дополнительными подвеска­ми из полосовой стали (рис.5.а).

Поврежденные рядовые и клинчатые перемычки усиливаются подводкой стальных и железобетонных балок. Балки укладываются в штрабы, вырубленные с двух сторон стены, и стягиваются между собой болтами или хомутами (рис. 5.6).

Рис.4. Усиление кирпичных пилястр: 1 - усиляемая кирпичная стена с пилястрой; 2 - стальные уголки; 3 -соединительные планки (хомуты); 4 - упорная шайба б= 10... 12 мм; 5 - болт диаметром 18.. .22 мм;   6 - зачеканка цементным раствором; 7 - трещина в месте сопряжения пилястры со стеной

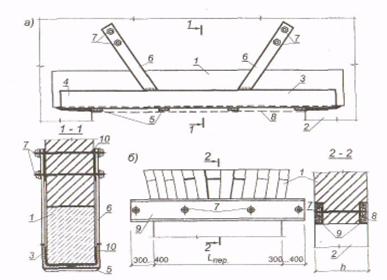

Рис.5. Усиление перемычек подведением разгружающих балок:

1-усиливаемые перемычки; 2 - кирпичные простенки; 3 - разгружающие балки из уголков №75…100; 4 - заделка уголков в простенки; 5 - соединительные планки; 6 - подвески из металлической полосы, приваренные к уголкам; 7 - анкерные болты; 8 - штукатурка по сетке; 9 - швеллеры №16…24; 10 - цементный раствор.

Для местного усиления выпучивания стен и перегородок рекомендуется устанавливать ненапрягаемые связи: хомуты, анкеры, обвязки арматурной и прокатной сталью.
