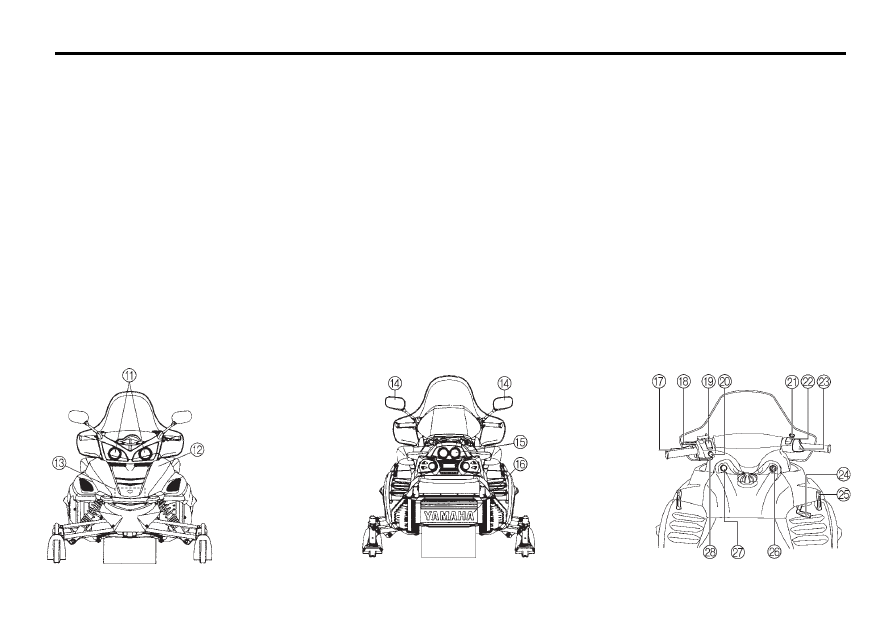

ОПИСАНИЕ



Ветровое стекло



Рукоятка руля



Сиденье



Регулятор обогрева пассажирской рукоятки



Большое багажное отделение для



Задний багажник



Рама



Подвеска направляющей гусеницы

Приводная гусеница

Лыжи



Фары



Капот

Багажный отсек



Боковое зеркало



Задний фонарь/сигнал торможения



Снегоотражательный щиток



Рычаг тормоза



Рычаг стояночного тормоза

4
3

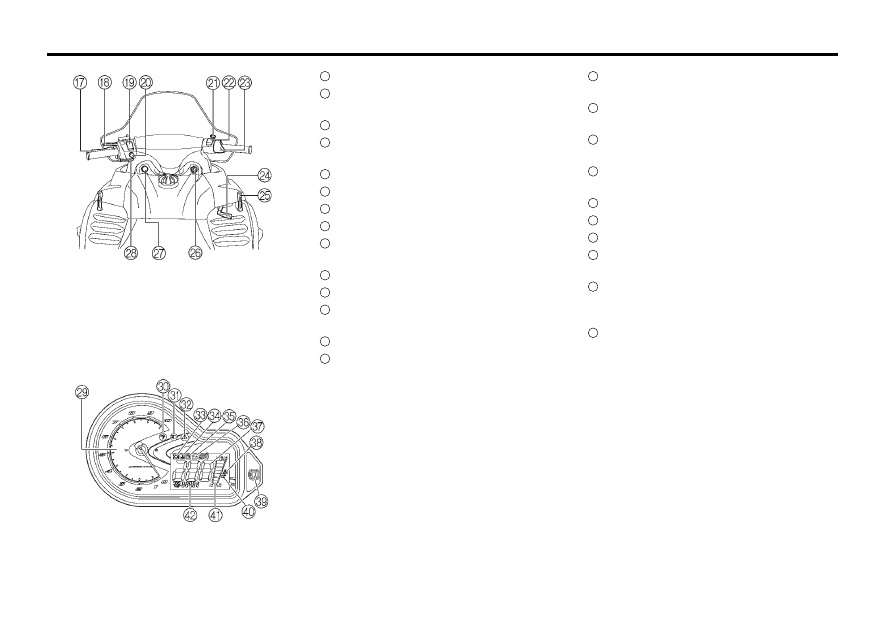

Регулятор обогрева рукояток

Переключатель дальнего и ближнего света

фар

Выключатель двигателя

Регулятор обогрева рычага дроссельной

заслонки

Рычаг дроссельной заслонки

Рычаг переключения передач

Замок капота

Главный переключатель

Гнездо для подключения к источнику

постоянного тока

Рычаг стартера

Тахометр

Индикаторная лампа низкой температуры

охлаждающей жидкости

Индикаторная лампа дальнего света фар

Лампа аварийной сигнализации

Предупреждающий индикатор системы

самодиагностики

Предупреждающий индикатор перегрева

охлаждающей жидкости

Предупреждающий индикатор низкого

уровня топлива

Предупреждающий индикатор низкого

уровня масла

Спидометр

Индикатор обогрева рукояток

Кнопка выбора/сброса

Индикатор обогрева рычага дроссельной

заслонки

Указатель уровня топлива и индикатор

уровня обогрева рукояток/рычага
дроссельной заслонки

Счетчик пробега/счетчик пройденного

пути

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

ОПИСАНИЕ

5
1

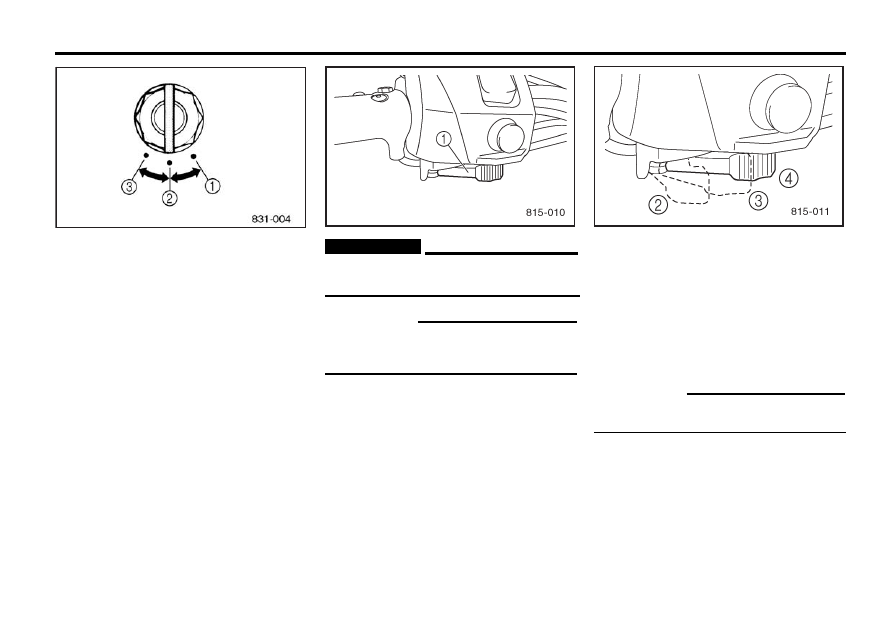

Главный переключатель

Главный переключатель может находиться в
одном из следующих положений:

��� "OFF" [Выкл.]
Цепь зажигания разомкнута. Ключ можно
извлечь из замка только в этом положении.

��� "ON" [Вкл.]
Цепь зажигания замкнута. Двигатель можно
запустить.

��� "START" [Пуск]
Цепь стартера замкнута. Стартер запускает
двигатель.

Рычаг стартера
(воздушной заслонки)

Пользуйтесь этим рычагом при пуске и
прогреве холодного двигателя.

��� Рычаг стартера (воздушной заслонки)

��� При пуске холодного двигателя

��� Прогрев

��� При прогретом двигателе

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

ОСТОРОЖНО:

Сразу после пуска двигателя отпус,
тите главный переключатель.

Фара, индикаторы приборной панели и
задний фонарь включаются после пуска
двигателя.

ПРИМЕЧАНИЕ

Для правильного выполнения указанных
операций см. раздел "Пуск двигателя".

ПРИМЕЧАНИЕ

5
2

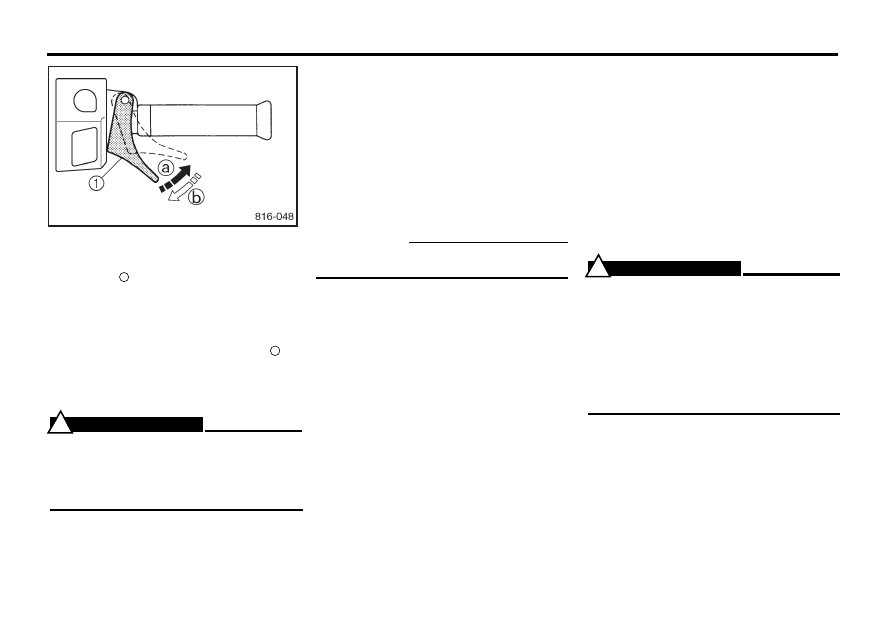

Рычаг дроссельной заслонки

Как только двигатель начинает работать ров

но, нажатие

на рычаг дроссельной заслон

ки

��� увеличивает число оборотов двигателя и

включает систему привода. Регулируйте ско
рость движения снегохода изменением поло
жения рычага дроссельной заслонки. Рычаг

подпружинен, поэтому при отпускании

он

возвращается в исходное положение, ско
рость снегохода снижается и двигатель пере
ходит на холостые обороты.

Система предотвращения перегрева
двигателя

Данный снегоход оснащен системой предот
вращения перегрева двигателя, работающего
на холостом ходу.
Если двигатель работает на холостом ходу в
течение 3 минут или более и температура ох
лаждающей жидкости превысила 100

О

С, дви

гатель автоматически выключается для пред
отвращения перегрева.

Система блокировки дроссельной за>
слонки (T.O.R.S.)

Если во время эксплуатации замечены неис
правности в работе карбюратора или троса
дроссельной заслонки, то при отпускании ры
чага дроссельной заслонки срабатывает систе
ма T.O.R.S.
T.O.R.S. предназначена для выключения за
жигания и поддержания частоты вращения
двигателя в пределах 28003000 об/мин, если
карбюратор не возвращает двигатель в режим
холостого хода при отпускании рычага.

b

a

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ

Двигатель может быть запущен сразу после
выключения.

ПРИМЕЧАНИЕ

ПРЕДУПРЕЖДЕНИЕ

ПЕРЕД КАЖДЫМ ПУСКОМ ДВИГАТЕЛЯ
ПРОВЕРЯЙТЕ РАБОТОСПОСОБНОСТЬ
РЫЧАГА ДРОССЕЛЬНОЙ ЗАСЛОНКИ,
ТОРМОЗА И МЕХАНИЗМА РУЛЕВОГО УП>
РАВЛЕНИЯ.

!

ПРЕДУПРЕЖДЕНИЕ

Если сработала система T.O.R.S., то перед
повторным пуском двигателя обязательно
установите причину неисправности, устрани>
те ее и убедитесь, что двигатель работает
нормально.

В двигателе должны использоваться свеча за>
жигания и колпачок свечи зажигания только
требуемых типов. В противном случае T.O.R.S.
не будет работать должным образом.

!
