Габаритная ширина:

RX10P 1200 мм (47.2 дюйм)
RX10PS 1200 мм (47.2 дюйм)
RX10PXT 1200 мм (47.2 дюйм) (CAN)
RX10PXT 1245 мм (49.0 дюйм)
(FIN)(RUS)(SWE)

Габаритная высота:

1210 мм (47.6 дюйм)

Вес:

С маслом и топливом:

RX10P 313.0 кг (690 фунт)
RX10PS 309.0 кг (681 фунт) (CAN)
RX10PXT 317.0 кг (699 фунт) (CAN)

Масса в рабочем состоянии:

RX10PS 309.0 кг (681 фунт) (FIN)(SWE)
RX10PXT 317.0 кг (699 фунт)
(FIN)(RUS)(SWE)

Положение лыж:

1086 мм (42.8 дюйм)

Двигатель:

Тип:

С жидкостным охлаждением 4-тактный, 20
клапанов

Расположение цилиндров:

действующий 4 цилиндра

Смещение:

998 cм³

Отверстие

× ход:

74.0

× 58.0 мм (2.91 × 2.28 дюйм)

Частота вращения на холостом ходу:

1550–1650 об/мин

Моторное масло:

Рекомендуемое качество:

Техобслуживание API тип SG или более
высокого качества, стандарт JASO MA

Рекомендуемая марка:

YAMALUBE

Тип:

SAE 0W-30

Впрыск топлива:

Идентификационная метка:

8HG1 00

Топливо:

Тип:

RX10P ТОЛЬКО ВЫСОКООКТАНОВЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН
RX10PS ТОЛЬКО
ВЫСОКООКТАНОВЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН (CAN)
RX10PS ТОЛЬКО НЕЭТИЛИРОВАННЫЙ
БЕНЗИН С ОКТАНОВЫМ ЧИСЛОМ НЕ
МЕНЕЕ 98 (FIN)(SWE)
RX10PXT ТОЛЬКО
ВЫСОКООКТАНОВЫЙ
НЕЭТИЛИРОВАННЫЙ БЕНЗИН (CAN)
RX10PXT ТОЛЬКО
НЕЭТИЛИРОВАННЫЙ БЕНЗИН С
ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ 95
(RUS)
RX10PXT ТОЛЬКО
НЕЭТИЛИРОВАННЫЙ БЕНЗИН С
ОКТАНОВЫМ ЧИСЛОМ НЕ МЕНЕЕ 98
(FIN)(SWE)

Мин. насосное октановое число (R+M)/2:

RX10P 91
RX10PS 91 (CAN)
RX10PXT 91 (CAN)

Минимальное исследовательское октановое
число:

RX10PS 98 (FIN)(SWE)
RX10PXT 95 (RUS)
RX10PXT 98 (FIN)(SWE)

Система запуска:

Электрический стартер

Уровень шума и уровень вибрации:

Уровень шума (77/311/ЕЭС):

RX10PS 95.1 дБ(А)@5250 об/мин
(FIN)(SWE)
RX10PXT 97.5 дБ(А)@5250 об/мин
(FIN)(SWE)

уровень звуковой мощности,
корректированный по частотной
характеристике А:

RX10PS 103.0 дБ(А)@5250 об/мин
(FIN)(SWE)
RX10PXT 103.0 дБ(А)@5250 об/мин
(FIN)(SWE)

Вибрация на сиденье (EN1032, ISO 5008):

RX10PS Не более 0.5 м/с² (FIN)(SWE)
RX10PXT Не более 0.5 м/с² (FIN)(SWE)

U8HGR2X0.book Page 108 Wednesday, May 9, 2012 4:20 PM

Технические характеристики

109

Вибрация на руле (EN1032, ISO 5008):

RX10PS Не более 2.5 м/с² (FIN)(SWE)
RX10PXT Не более 2.5 м/с² (FIN)(SWE)

Шасси:

Приводная гусеница:

Материал:

Прессованная резина, тяга из
стекловолокна с усилением

Тип:

Обратный ведущий тип

Ширина:

381 мм (15.0 дюйм)

Провисание:

30.0–35.0 мм (1.18–1.38 дюйм)

Опорная длина:

RX10P 864 мм (34.0 дюйм)
RX10PS 864 мм (34.0 дюйм)
RX10PXT 1051 мм (41.4 дюйм)

Задняя подвеска:

Тип:

Подвеска направляющей

Ведущее колесо гусеницы:

Материал:

Полиэтиленовая

Число зубьев:

Передача:

Тип сцепления:

Автоматическое центрифужное сцепление

Общее передаточное отношение:

RX10P 5.86–1.54 : 1
RX10PS 5.86–1.54 : 1
RX10PXT 6.11–1.61 : 1

Расстояние между шкивами:

267.0–270.0 мм (10.51–10.63 дюйм)

Смещение шкива:

13.5–16.5 мм (0.53–0.65 дюйм)

Скорость включения сцепления (Меняется в
соответствии с изменением значений высоты
над уровнем моря.):

3200–3600 об/мин

Скорость переключения передач [Меняется в
соответствии с изменением значений высоты
над уровнем моря. Обычно достигается после
пробега примерно 800м (0.5 миль).]:

10000–10750 об/мин

Тип приводной цепи:

Зубчатая цепь в масляной ванне

Масло картера приводной цепи:

Тип:

Трансмиссионное масло SAE 75W или
80W API GL-3

Емкость:

0.25 л (0.26 амер. кварты, 0.22 англ.
кварты)

Система движения задним ходом:

Да

Первичное передаточное отношение:

3.80–1.00 : 1

Вторичное передаточное отношение:

RX10P 37/24 (1.54)
RX10PS 37/24 (1.54)
RX10PXT 37/23 (1.61)

Вторичное передаточное отношение [R]:

RX10P 2.08
RX10PS 2.08
RX10PXT 2.17

Емкость топливного бака:

34.6 л (9.14 амер. галлона, 7.61 англ. галлона)

Количество моторного масла:

С заменой патрона масляного фильтра:

3.0 л (3.17 амер. кварты, 2.64 англ. кварты)

Без замены патрона масляного фильтра:

2.8 л (2.96 амер. кварты, 2.46 англ. кварты)

Общее количество:

3.8 л (4.02 амер. кварты, 3.34 англ. кварты)

Тормоз:

Тип:

Гидравлический дисковый
(вентилируемый диск)

Эксплуатация:

Рукоятка рычага, управление левой рукой

Дроссельная заслонка:

Эксплуатация:

Рукоятка рычага, управление правой рукой

Электрическая система:

Система зажигания:

TCI

Свеча зажигания:

Производитель:

NGK

Модель:

CR9EB

Зазор:

0.7–0.8 мм (0.028–0.031 дюйм)

Аккумуляторная батарея:

Модель:

YTX14-BS

U8HGR2X0.book Page 109 Wednesday, May 9, 2012 4:20 PM

Технические характеристики

110

Напряжение, емкость:

12 В, 12.0 А-ч

Номинальный ток в течение десяти часов:

1.2 А

Лампа - напряжение, мощность

× количество:

Фара:

12 В, 60/55 Вт

× 2

Тип лампы фары:

Галогенная лампа

Задний фонарь/сигнал торможения:

LED

Освещение спидометра:

LED

Индикаторная лампа дальнего света фар:

LED

Лампа аварийной сигнализации:

LED

Индикаторная лампа низкой температуры
охлаждающей жидкости:

LED

XSU14250

Только для стран Европы
Символы в кавычках обозначают уровень
выбросов и не являются обязательным
уровнем для безопасной эксплуатации. Факт
несовпадения уровня выбросов и уровня
воздействия не может быть использован для
определения необходимости применения мер
предосторожности в дальнейшем. К факторам,
влияющим на фактический уровень
воздействия, относятся характеристики
помещения, где используется транспортное
средство, другие источники шума и так далее,
например, количество транспортных средств и
других расположенных в непосредственной
близости источников воздействия,
длительность воздействия шума на оператора.
Кроме того, допустимый уровень воздействия
в различных странах может различаться.
Однако данная информация позволит
оператору транспортного средства лучше
оценить опасность и риски.

U8HGR2X0.book Page 110 Wednesday, May 9, 2012 4:20 PM

Информация для клиентов

111

XSU14220

Запись идентификационных
номеров

Запишите серийные номера рамы и двигателя
(Oсновной идентификационный номер) в
предусмотренные для них поля, что может
потребоваться при заказе запасных частей у
дилера фирмы Yamaha.
Кроме того, следует записать
идентификационные номера в отдельном
месте и хранить их на случай кражи снегохода.

Серийный номер рамы

Серийный номер рамы - это семизначное
число, выбитое на раме снегохода.

Серийный номер двигателя (Основной
идентификационный номер)

Серийный номер двигателя выбит в указанном
месте.

XSU13461

Информационная наклейка о
контроле выхлопных газов (для
КАНАДЫ)

Информационная наклейка о контроле
выхлопных газов прикрепляется в указанном
месте (см. рисунок). На этой наклейке указаны
технические характеристики, относящиеся к
выбросам выхлопных газов, согласно
требованиям федерального законодательства,
государственного законодательства и
министерства охраны окружающей среды
Канады.

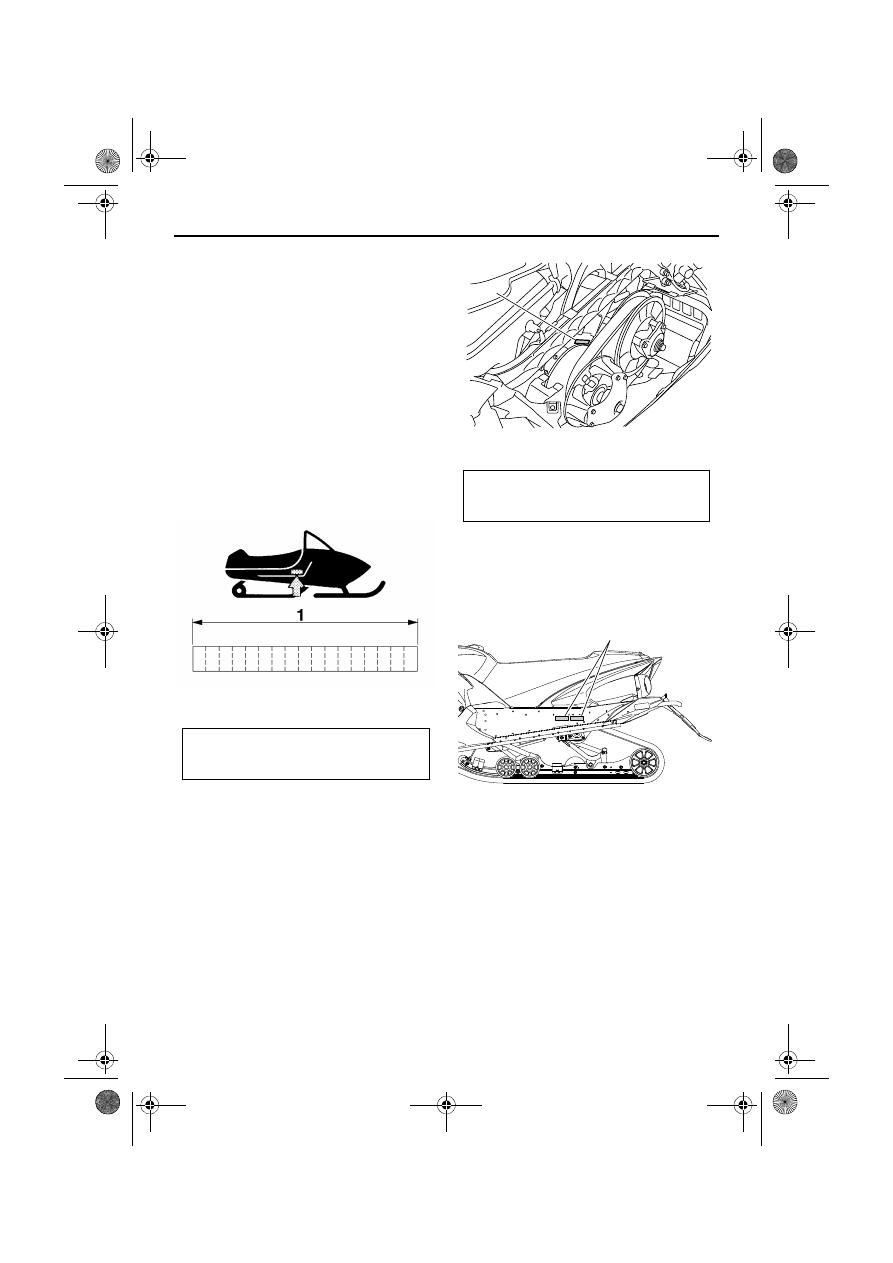

1. Серийный номер рамы

1. Серийный номер двигателя

1. Информационная наклейка о контроле

выхлопных газов
