Контрольные функции

44

ВНИМАНИЕ

XCS00781

Перед пуском двигателя убедитесь, что
комплект инструментов надежно
закреплен, а молния сумки для багажа
полностью закрыта.

XSU10823

Места для хранения багажа
(RST90)

Данный снегоход оборудован багажным
отсеком, дополнительным местом для багажа
и задним багажником.

Багажный отсек

Багажный отсек расположен под капотом.
Отсоединив крепления, откройте багажный
отсек, предназначенный для хранения
инструмента, запасных частей и других
мелких предметов.

Дополнительное место для багажа и
задний багажник

Дополнительное место для багажа и задний
багажник расположены в задней части
снегохода.
Дополнительное место для багажа можно
использовать только при снятом
пассажирском сиденье.

Чтобы снять пассажирское сиденье и спинку
1.

Оттяните запорный рычаг багажника от
кронштейна крепления багажника, после
чего нажмите на него, чтобы освободить
спинку и задний багажника.

2.

Сдвиньте спинку и задний багажник
вперед до упора, после чего снимите их.

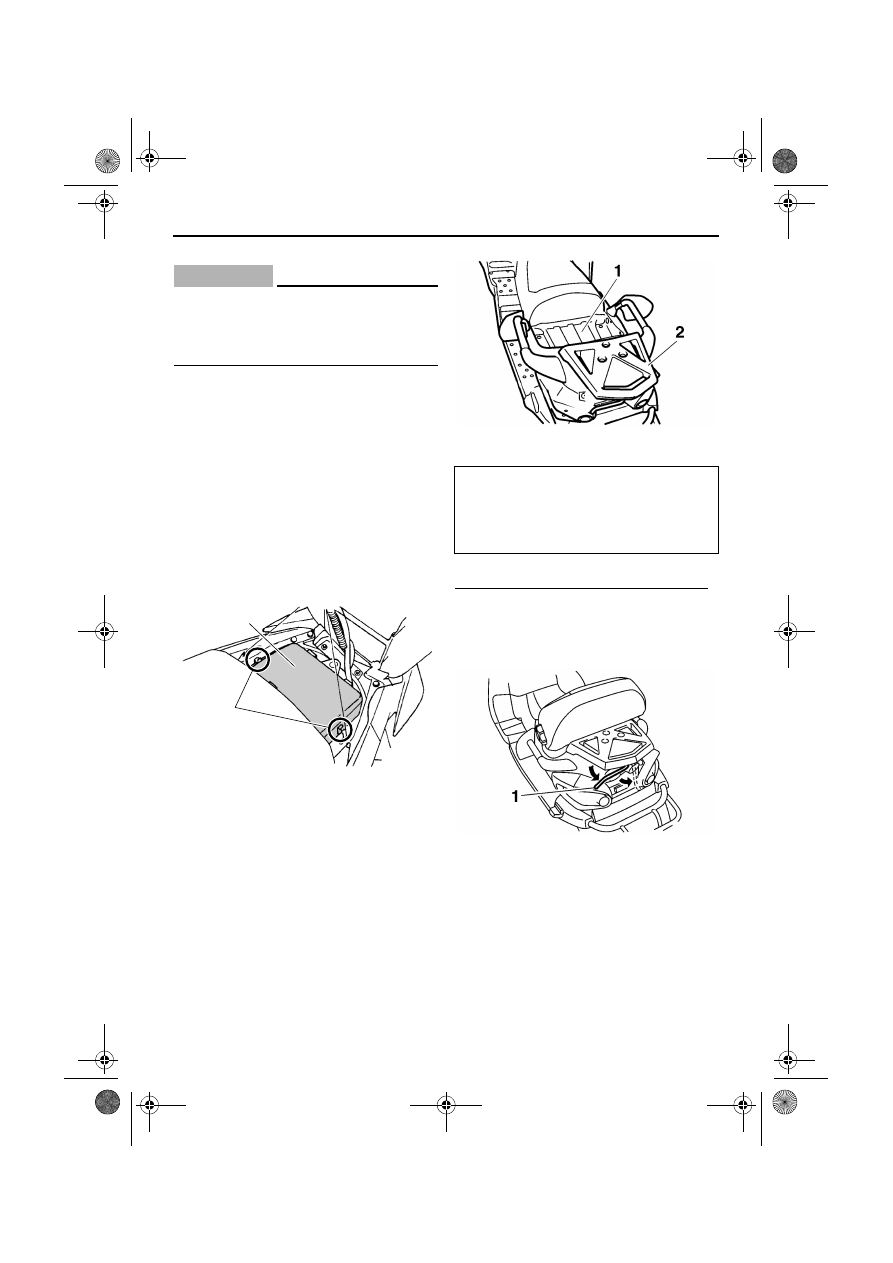

1. Багажный отсек
2. Замок

1

2

1. Дополнительное место для багажа
2. Задний багажник

Максимальная нагрузка:

Дополнительное место для багажа:

20 кг (44 фунтов)

Задний багажник:

10 кг (22 фунтов)

1. Запорный рычаг багажника

U8HXR0X0.book  Page 44  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

45

3.

Снимите ручку замка пассажирского
сиденья, а затем снимите пассажирское
сиденье.

4.

Совместите отверстия в заднем багажнике
с болтами на кронштейне крепления
багажника, а затем установите задний
багажник на кронштейне.

5.

Сдвиньте задний багажник назад до
упора.

6.

Потяните запорный рычаг багажника
вверх, чтобы зафиксировать задний
багажник на месте. Затем уберите рычаг
под задний багажник и закрепите его
держателем. ВНИМАНИЕ: Не
нагружайте дополнительное место для
багажа слишком сильно. При этом груз
не должен выступать за края
дополнительного места для багажа.



[XCS00211]

Чтобы установить пассажирское сиденье и
спинку
1.

Снимите задний багажник. (См. шаги 1–2
раздела “Чтобы снять пассажирское
сиденье и спинку”.)

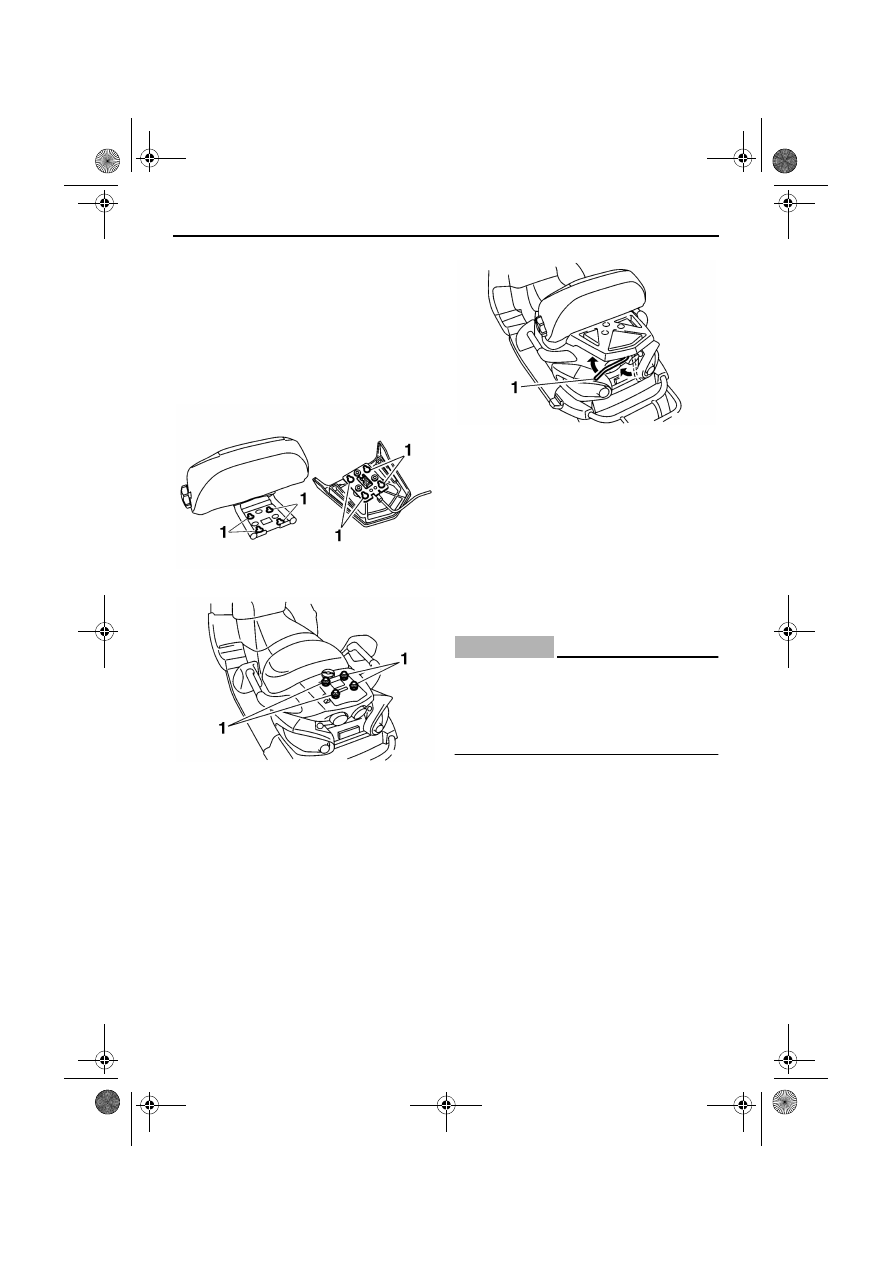

1. Спинка
2. Задний багажник

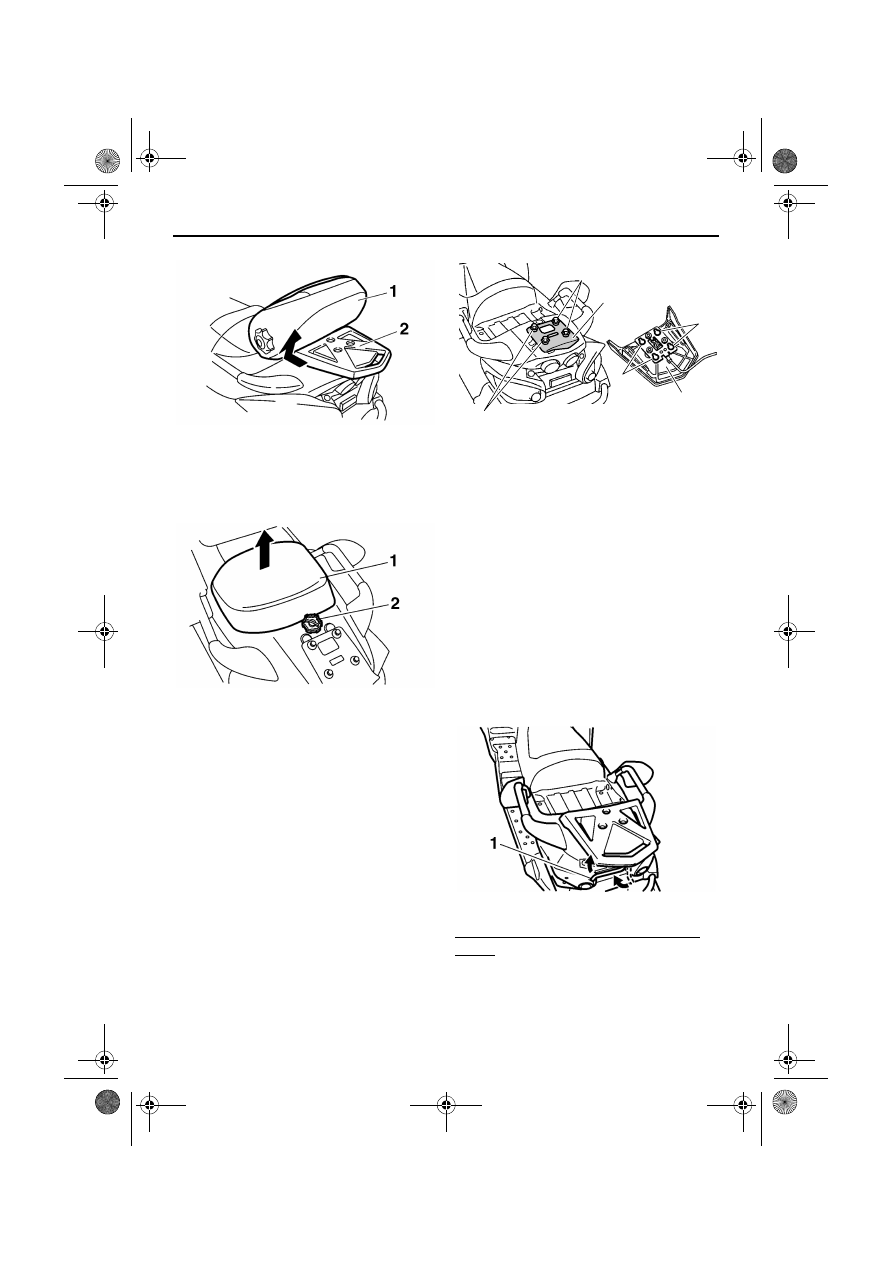

1. Пассажирское сиденье
2. Ручка замка пассажирского сиденья

1. Отверстие
2. Задний багажник
3. Болт
4. Кронштейн крепления багажника

1. Запорный рычаг багажника

1

2

1

3

4

3

U8HXR0X0.book  Page 45  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

46

2.

Установите пассажирское сиденье, после
чего установите ручку замка
пассажирского сиденья.

3.

Совместите отверстия кронштейна
спинки с болтами на кронштейне
крепления багажника, а затем установите
спинку на кронштейн крепления
багажника.

4.

Совместите отверстия в заднем багажнике
с болтами на кронштейне крепления
багажника, а затем установите задний
багажник на кронштейне.

5.

Сдвиньте спинку и задний багажник назад
до упора.

6.

Потяните запорный рычаг багажника
вверх, чтобы зафиксировать на месте
спинку и задний багажник. Затем уберите
рычаг под задний багажник и закрепите
его держателем.

XSU13202

Тягово-сцепное устройство
[RST90PGT (РОССИЯ) /
RST90PTF
(КАНАДЫ)(РОССИЯ)] и
кронштейн тягово-сцепного
устройства [RST90 / RST90PGT
(КАНАДЫ)(ЕВРОПЫ) /
RST90PTF (ЕВРОПЫ)]

ВНИМАНИЕ

XCS00241

Во избежание преждевременного износа
клинового ремня скорость движения при
длительной буксировке или в течение
длительного времени должна быть не менее
10 км/ч (6 миль/ч).

Тягово-сцепное устройство [RST90PGT
(РОССИЯ) / RST90PTF
(КАНАДЫ)(РОССИЯ)]

Необходимо соблюдать указанные
ограничения веса и нагрузки для тягово-
сцепного устройства.

1. Отверстие

1. Болт

1. Запорный рычаг багажника

U8HXR0X0.book  Page 46  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

47

КАНАДЫ

РОССИЯ

Кронштейн тягово-сцепного
устройства [RST90 / RST90PGT
(КАНАДЫ)(ЕВРОПЫ) / RST90PTF
(ЕВРОПЫ)]

Данный снегоход оборудован кронштейном,
предназначенным для установки тягово-
сцепного устройства.
Необходимо соблюдать указанные
ограничения веса и нагрузки для кронштейна
тягово-сцепного устройства.

ПРИМЕЧАНИЕ

Тягово-сцепное устройство можно приобрести
у дилера фирмы Yamaha.

XSU10616

Топливо

ОСТОРОЖНО

XWS00071

Бензин и бензиновые пары чрезвычайно
легко воспламеняются. Чтобы избежать
возникновения пожаров и взрывов и
уменьшить риск повреждений при
заправке, выполните следующие
инструкции.

Убедитесь, что в топливном баке достаточно
бензина.
1.

Перед заправкой выключите двигатель и
убедитесь, что на снегоходе никого нет.
Никогда не курите во время заправки, не
заправляйте бак вблизи источников
искрения, открытого пламени или других
источников возгорания, таких как
дежурные горелки водонагревателей и
сушилок для одежды.

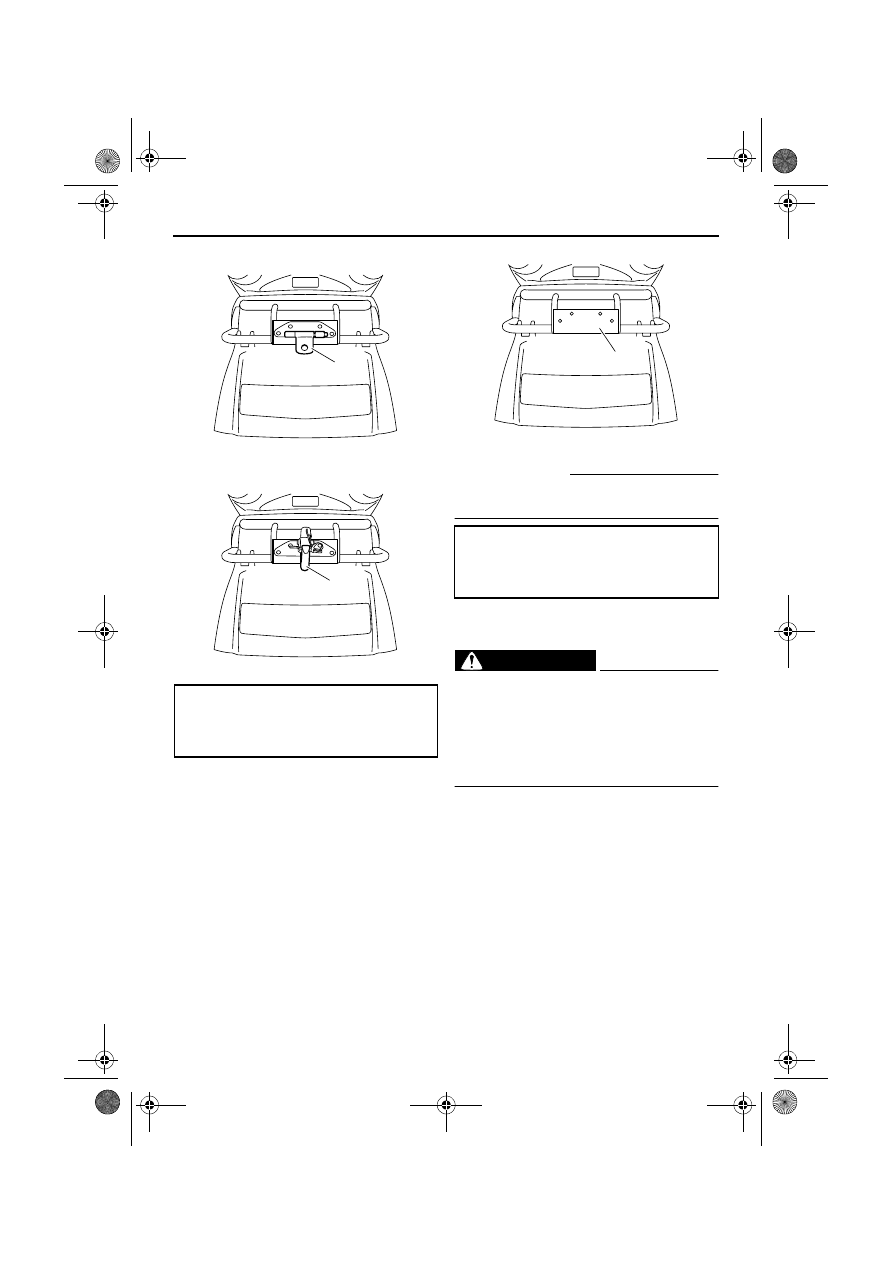

1. Тягово-сцепное устройство

1. Тягово-сцепное устройство

Ограничение буксируемого веса:

120 кгс (264 фунт-сила)

Ограничение нагрузки:

15 кгс (33 фунт-сила)

1

1

1. Кронштейн тягово-сцепного устройства

Ограничение буксируемого веса:

120 кгс (264 фунт-сила)

Ограничение нагрузки:

15 кгс (33 фунт-сила)

1
