Снегоход Yamaha VK10. Руководство - часть 8

Контрольные функции

ПРИМЕЧАНИЕ:

Рычаг переключения передач должен
полностью повернуться в нужное положение.

ОСТОРОЖНО:

XCS00740

Не переключайтесь с переднего хода на
задний или наоборот во время движения
снегохода. Это может привести к поломке
системы привода.

XSU10710

Замки капота

Чтобы открыть капот, расцепите замки капота
и медленно поднимите капот вперед до упора.
Чтобы закрыть капот, медленно опустите его
на место и защелкните замки.

ОСТОРОЖНО:

XCS00140

Закрывая капот, следите, чтобы все кабели
и провода находились на месте.

ПРЕДУПРЕЖДЕНИЕ

XWS00080

●

Не ездите на снегоходе с открытым,
незапертым или снятым капотом.

●

При проведении технического
обслуживания с открытым капотом
следите, чтобы части тела и одежда не
задели вращающиеся детали двигателя.

●

Не дотрагивайтесь до горячего
глушителя и двигателя во время работы
двигателя или сразу после его
выключения.

XSU10750

Кожух привода

Кожух привода предназначен для защиты
клиноременной передачи и клинового ремня в
случае разрушения или ослабления деталей.

ПРЕДУПРЕЖДЕНИЕ

XWS00400

●

Перед поездкой на снегоходе проверьте
надежность фиксации кожуха привода.

●

Ни в коем случае не запускайте двигатель
со снятым клиновым ремнем или
кожухом привода.

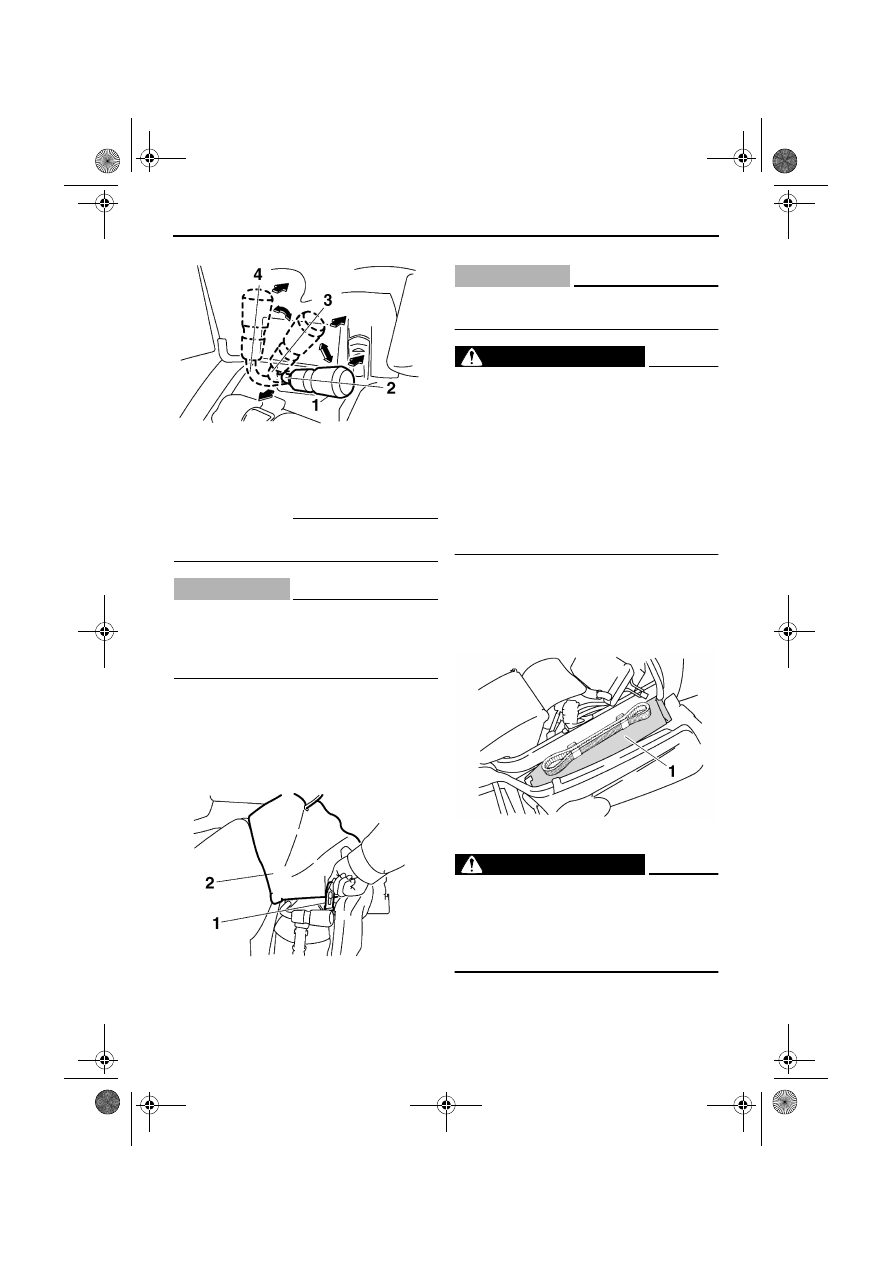

1. Рычаг переключения передач
2. “D” Передний ход (вперед)
3. “R” Задний ход
4. “L” Тихий ход (вперед)

1. Замок капота
2. Капот

1. Кожух привода

U8GSR1X0.book Page 24 Wednesday, March 14, 2007 12:42 PM

Контрольные функции

XSU10760

Держатель клинового ремня

Возите с собой запасной клиновый ремень для
замены в экстренном случае, закрепив его в
соответствующем держателе.

ОСТОРОЖНО:

XCS00180

Следите, чтобы ремень был надежно
закреплен в держателе.

XSU10780

Регулятор обогрева

карбюратора

Регулятор обогрева карбюратора управляет
расходом охлаждающей жидкости,
протекающей через корпус карбюратора.
Следите за тем, чтобы рычаг находился в
положении “ON” (вкл.) для обеспечения
потока охлаждающей жидкости и обогрева
карбюратора при температуре воздуха ниже 0
°C (32 °F).

ОСТОРОЖНО:

XCS00200

При вождении снегохода при температуре
выше 0 °C (32 °F) установите регулятор
обогрева карбюратора в положение “OFF”
(выкл.), чтобы остановить подачу
охлаждающей жидкости, так как в обогреве
карбюратора нет необходимости.

XSU10790

Вентиляционные решетки

Данный снегоход оборудован
вентиляционными решетками,
расположенными на капоте и передней
нижней крышке.
На левой верхней вентиляционной решетке и
передних нижних вентиляционных решетках
имеются стальные крышки, которые можно
установить или снять в зависимости от
условий движения. При эксплуатации
снегохода в областях с температурой
окружающего воздуха около 5 °C (41.5 °F) или
более стальные крышки могут быть сняты. Для
этого должны быть выкручены винты.
Прежде, чем снимать стальные крышки,
обратитесь к дилеру фирмы Yamaha.

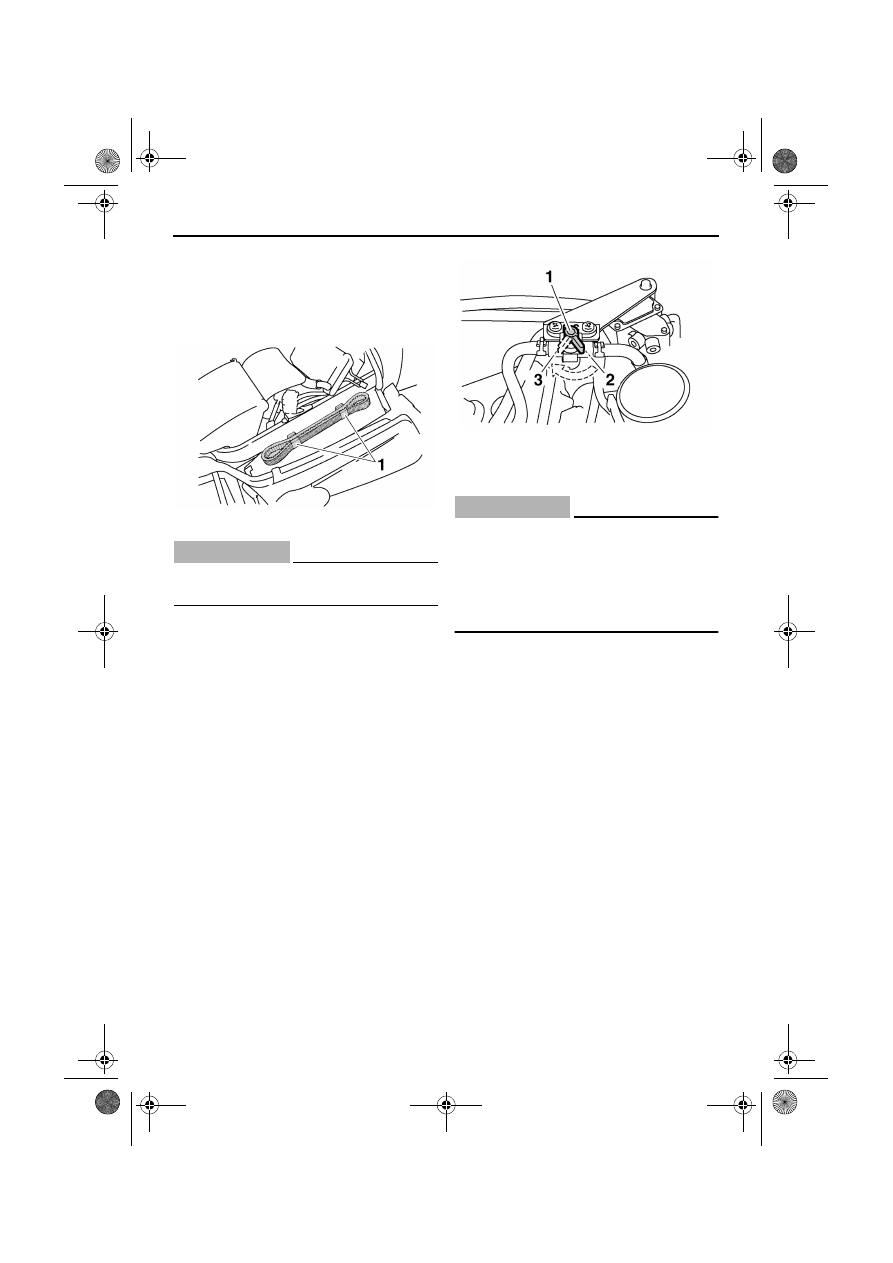

1. Держатель клинового ремня

1. Регулятор обогрева карбюратора
2. Положение “ON” (открыто)
3. Положение “OFF” (закрыто)

U8GSR1X0.book Page 25 Wednesday, March 14, 2007 12:42 PM

Контрольные функции

XSU10680

Переключатель обогрева

рукояток для пассажира

C помощью этого переключателя происходит
управление электрообогревом рукояток для
пассажира.

XSU10830

Места для хранения багажа

Данный снегоход оборудован багажным
отсеком, дополнительным местом для багажа,
сумками для багажа и задним багажником.

Багажный отсек

Багажный отсек расположен под сиденьем
водителя.
Багажный отсек предназначен для хранения
инструмента, запасных частей и других
мелких предметов. Багажный отсек находится
под топливным баком, поэтому также
используется для хранения больших
предметов, таких как инструменты.
Чтобы поднять сиденье водителя, расцепите
замок сиденья и затем медленно поднимите
сиденье до упора.
Чтобы закрыть сиденье, медленно опустите
его в изначальное положение, а затем нажмите
правую сторону сиденья, для того, чтобы
зафиксировать положение.

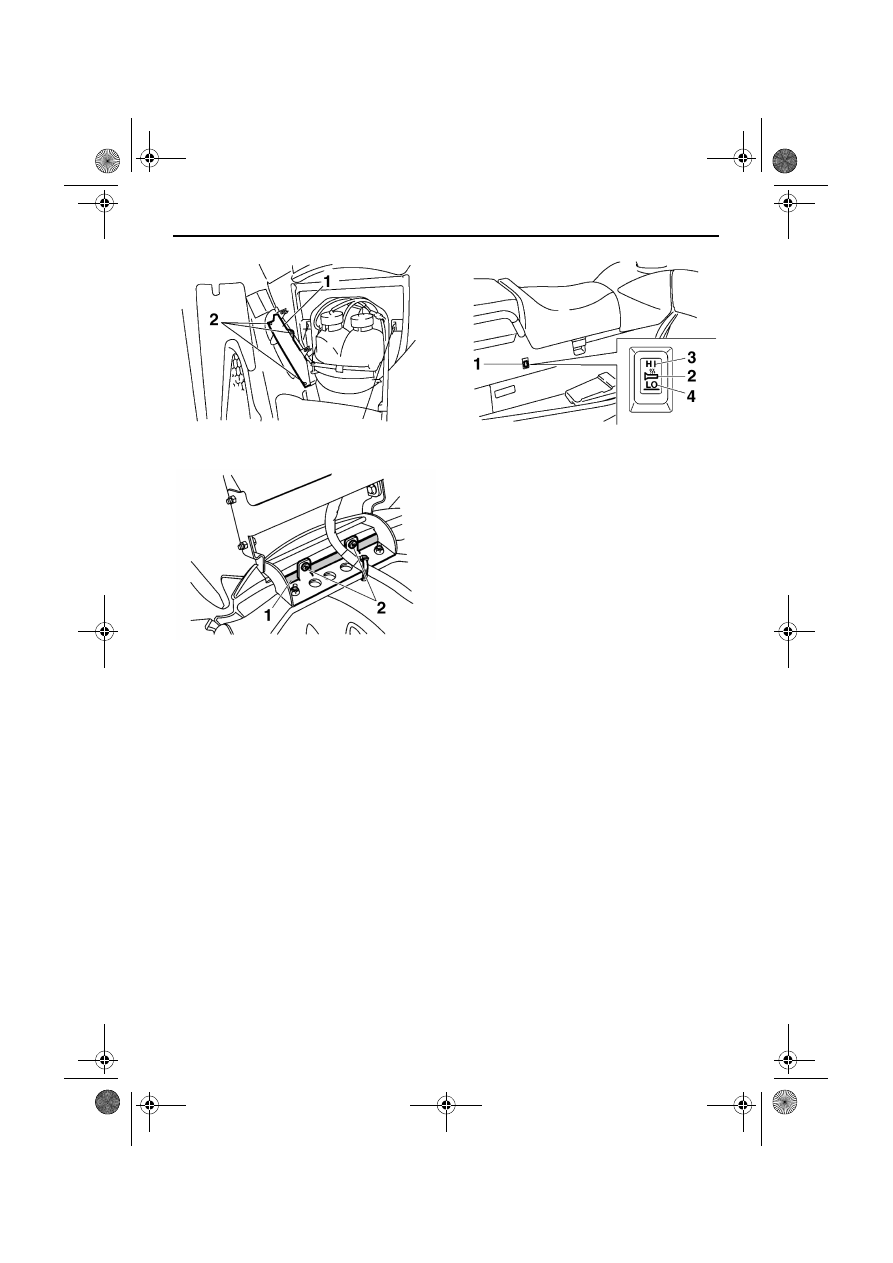

1. Стальная крышка
2. Винт

1. Переключатель обогрева рукояток для

пассажира

2. Выкл.
3. “HI” (дальний)
4. “LO” (ближний)

U8GSR1X0.book Page 26 Wednesday, March 14, 2007 12:42 PM

Контрольные функции

ОСТОРОЖНО:

XCS00220

●

Не помещайте острые предметы в
багажный отсек. Может произойти
утечка топлива, если топливный бак
поврежден.

●

Во время или сразу же после
эксплуатации снегохода днище багажного
отсека может быть горячим. При
чрезмерном нагревании, это может
привести к ожогам. Кроме того, высокая
температура в багажном отсеке может
повлиять на качество пищевых
продуктов, а также деформировать и
обесцветить пластиковые предметы.

Сумки для багажа

Сумки для багажа находятся над опорой для
ног.
Храните в сумках для багажа запасные части и
другие мелкие предметы.

Дополнительное место для багажа и
задний багажник

Дополнительное место для багажа и задний
багажник расположены в задней части
снегохода.
Дополнительное место для багажа
расположено под пассажирским сиденьем и
используется только тогда, когда сиденье и
спинка сняты.

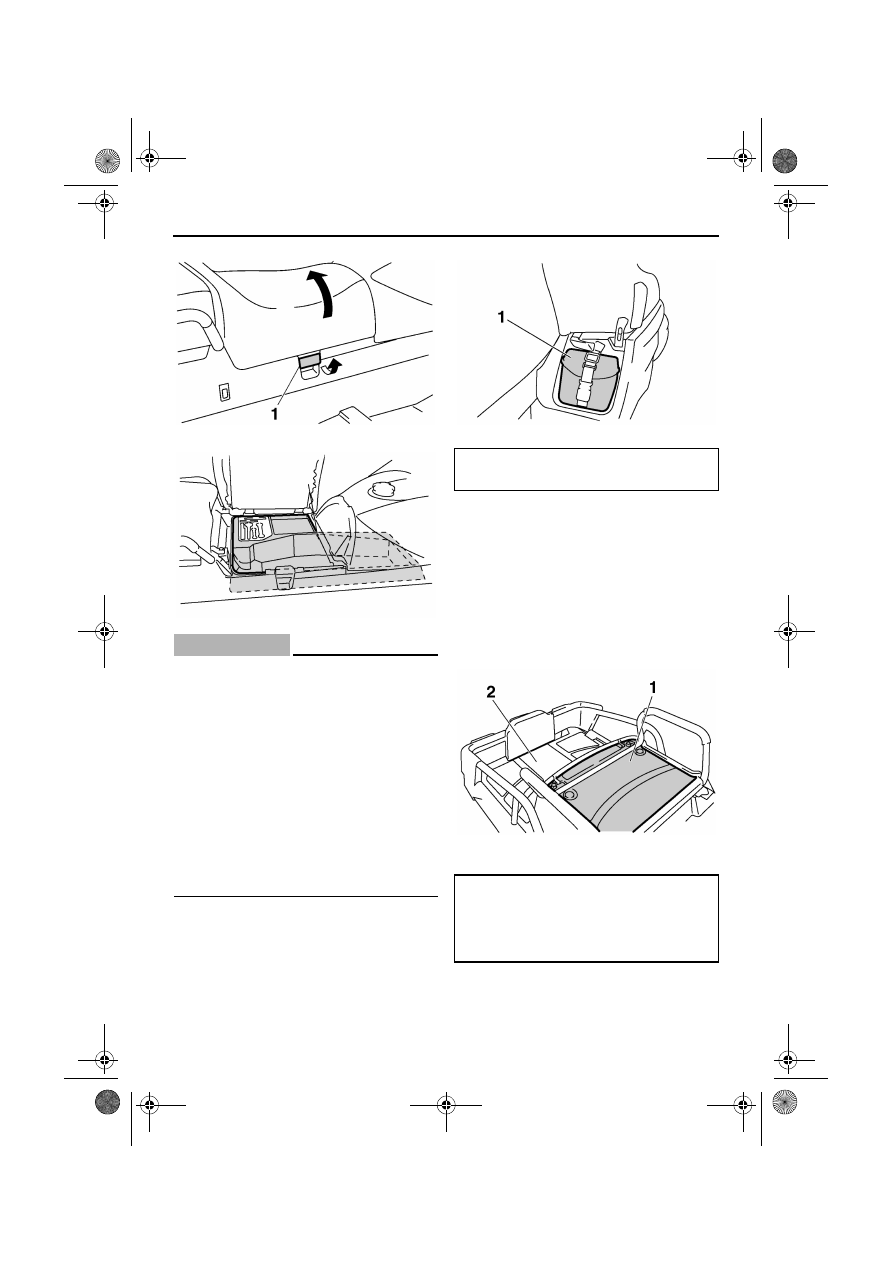

1. Замок сиденья

1. Сумка для багажа

Максимальная нагрузка:

0.3 кг (0.7 фунт)

1. Дополнительное место для багажа
2. Задний багажник

Максимальная нагрузка:

Дополнительное место для багажа:

5 кг (11 фунт)

Задний багажник:

20 кг (44 фунт)

U8GSR1X0.book Page 27 Wednesday, March 14, 2007 12:42 PM
