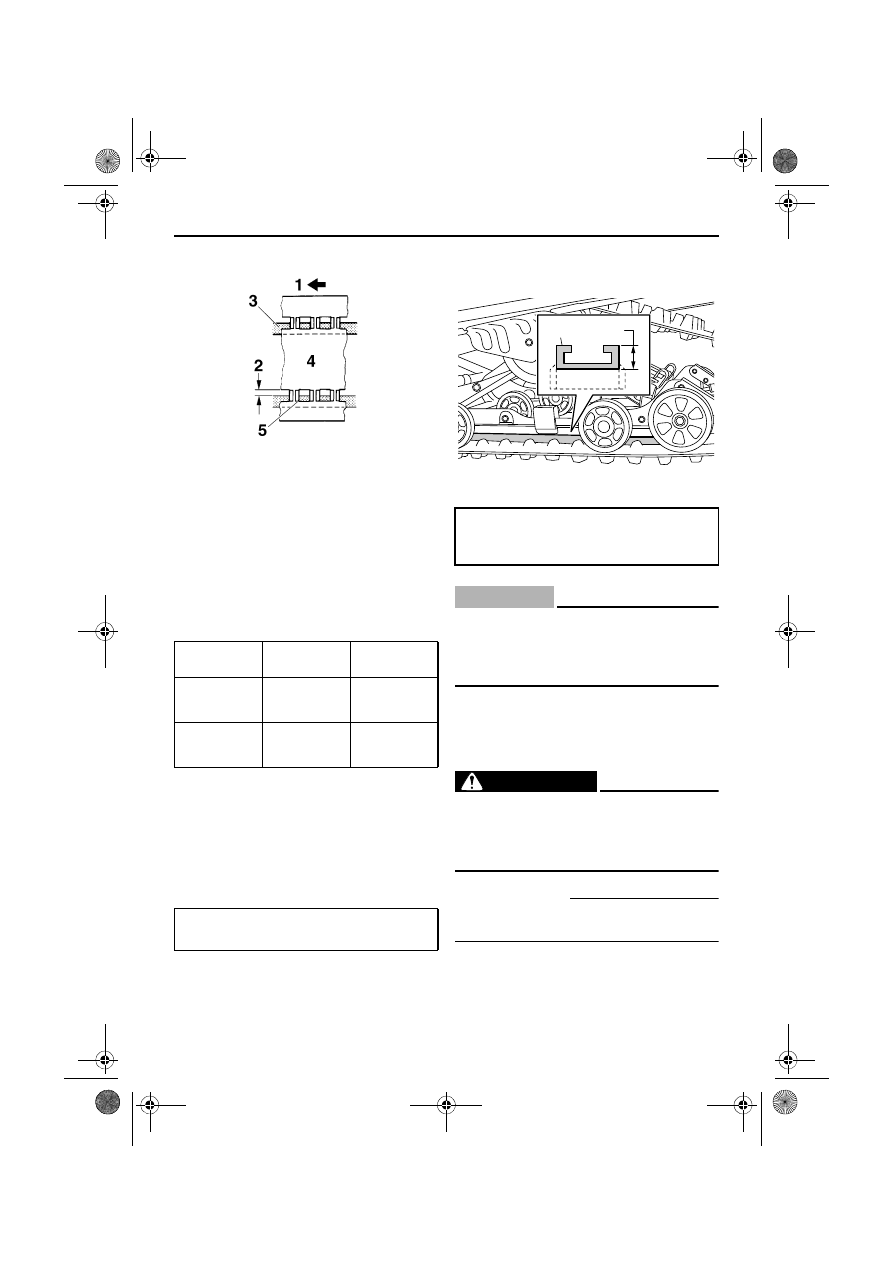

Периодическое техническое обслуживание и регулировка

80

Смещена влево

5.

Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.
ВНИМАНИЕ: Правая и левая
регулировочные гайки должны быть
повернуты на одинаковую величину.



[XCS00592]

6.

Проверьте еще раз выравнивание и
провисание. При необходимости
повторите операции с 3-й по 5-ю, пока не
будет достигнуто правильное положение
гусеницы.

7.

Опустите снегоход на землю.

8.

Затяните гайку задней оси.

Направляющие гусеницы

Проверьте направляющие на отсутствие
износа и повреждений.

Если износ направляющих достиг предела, их
необходимо заменить.

ВНИМАНИЕ

XCS00350

Чаще ездите по свежему снегу. Движение по
льду или плотно утрамбованному снегу
вызывает быстрый износ направляющих
гусеницы.

XSU12198

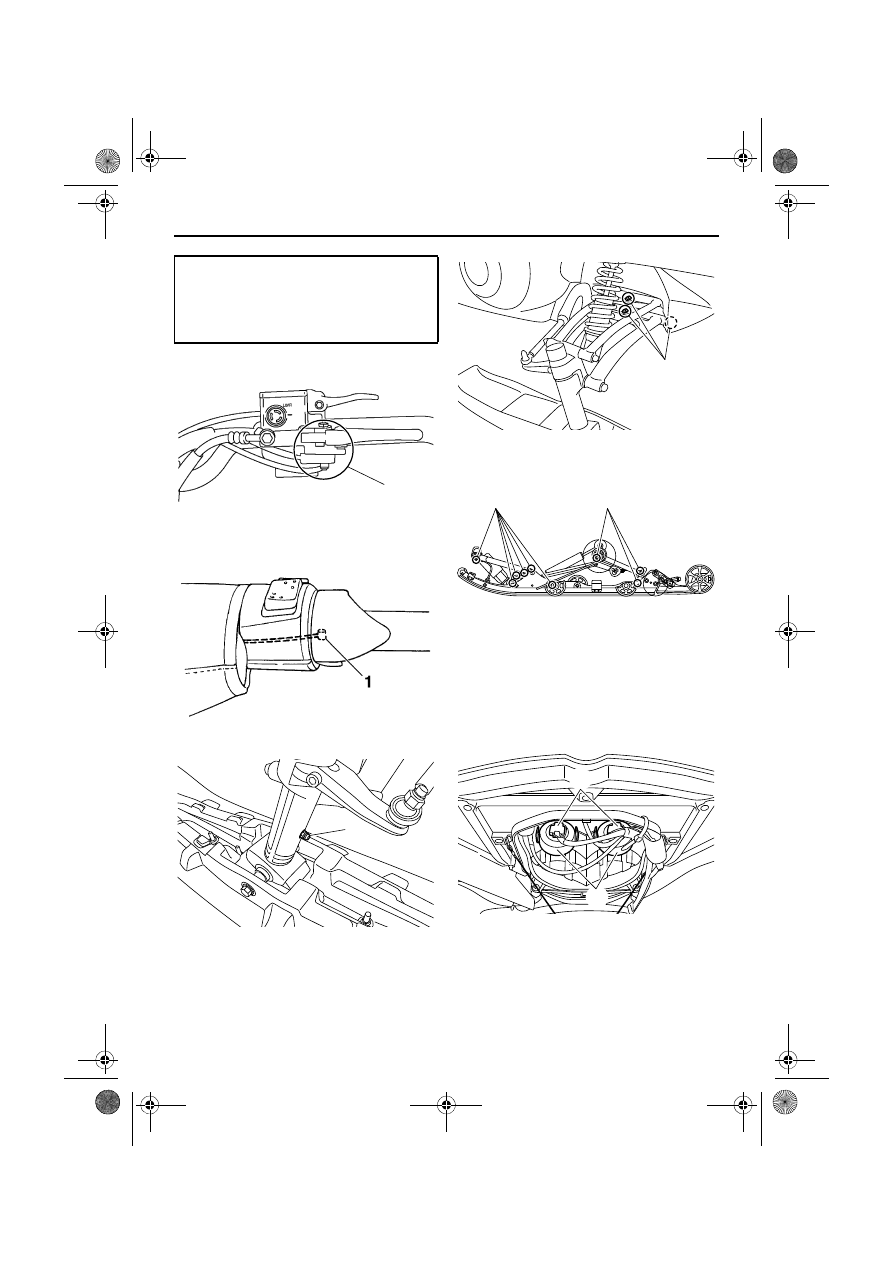

Смазка

Смазывайте следующие места рекомендуемой
смазкой.

ОСТОРОЖНО

XWS00511

Не смазывайте трос дроссельной заслонки,
поскольку он может замерзнуть, что может
привести к потере управления. Нанесите
каплю смазки только на конец троса.

ПРИМЕЧАНИЕ

Для смазки деталей, оснащенных ниппелем
для смазки, используйте смазочный шприц.

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

Провисание

гусеницы

Больше

нормы

Меньше

нормы

Левая
регулировочная
гайка

Ввернуть

Вывернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

Крутящий момент гайки задней оси:

75 Нм (7.5 м·кгс, 54 фут·фунт силы)

1. Направляющая гусеницы
2. Высота предельного износа

Высота предельного износа

направляющей гусеницы:

10.5 мм (0.41 дюйм)

1

2

U8JER0X0.book  Page 80  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

81

XSU12212

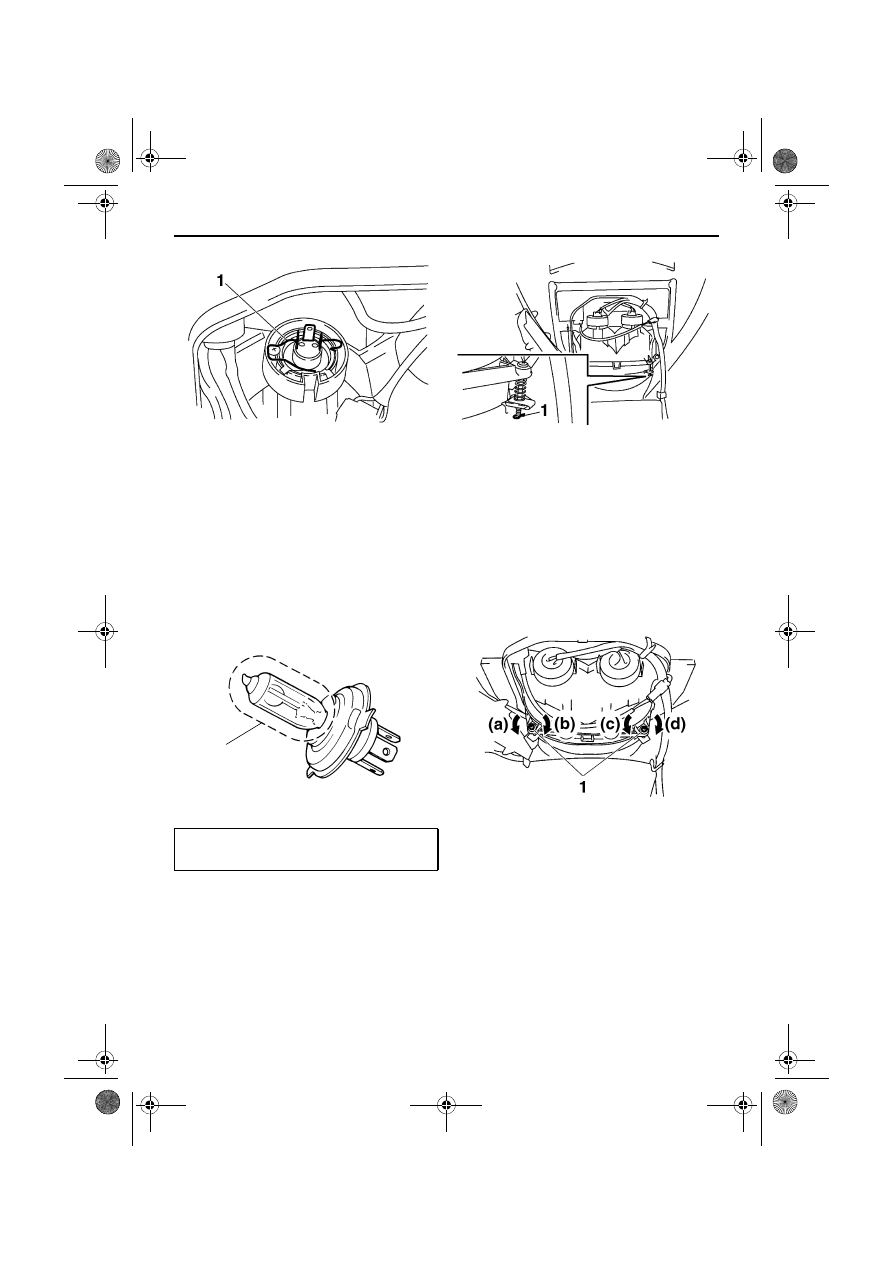

Замена лампы фары

1.

Откройте капот.

2.

Отсоедините электрический разъем фары.

3.

Снимите крышку фары.

4.

Отсоедините патрон фары, затем
извлеките перегоревшую лампу.

Смазки:

Рычаг тормоза:

Силиконовая смазка

Другие точки смазки:

Низкотемпературная смазка

1. Место смазки

1. Конец троса дроссельной заслонки

1. Ниппель для смазки

1

1

1. Ниппель для смазки

1. Ниппель для смазки

1. Разъем фары
2. Крышка фары

1

1

1

1

2

U8JER0X0.book  Page 81  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

82

5.

Установите новую лампу, после чего
закрепите патрон на фаре. ВНИМАНИЕ:
Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла, в
противном случае уменьшатся срок
службы и яркость лампы. При
загрязнении колбы маслом тщательно
протрите ее ветошью, смоченной
спиртом или растворителем лака.



[XCS00621]

6.

Установите крышку фары, после чего
подсоедините разъем фары.

7.

Закройте капот.

XSU12250

Регулировка наклона луча фары

1.

Откройте капот.

2.

Снимите фиксатор.

3.

Поворачивая регулировочные винты угла
наклона фар в ту или другую сторону,
отрегулируйте угол наклона фары. Лучи
от фары смещаются, как указано далее, в
зависимости от направления вращения
регулировочных винтов фары.

●

Направление (a): Вниз и влево

●

Направление (b): Вверх и вправо

●

Направление (c): Вниз и вправо

●

Направление (d): Вверх и влево

4.

Установите фиксатор и закройте капот.

XSU12290

Соединения и крепежные детали

Проверьте плотность затяжки соединений и
крепежных деталей.
При необходимости подтяните их в нужном
порядке с требуемым крутящим моментом.

XSU14020

Аккумуляторная батарея

Аккумуляторная батарея расположена под
корпусом воздушного фильтра. (См. стр. 83.)

1. Патрон лампы

1. Не прикасаться к стеклянной части лампы.

Тип лампы:

Галогенная лампа

1

1. Фиксатор

1. Регулировочный винт угла наклона фары

U8JER0X0.book  Page 82  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

83

Данная модель оснащена КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареей. Проверять
электролит или добавлять дистиллированную
воду не нужно. Тем не менее, следует
проверять и при необходимости закручивать
соединения выводов аккумуляторной батареи.

ОСТОРОЖНО

XWS00540

Электролит батареи ядовит и опасен. Он
содержит серную кислоту и может вызвать
сильные ожоги. Не допускайте попадания
электролита на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:

●

НАРУЖНАЯ: Смыть водой.

●

ВНУТРЕННЯЯ: Выпить большое
количество воды или молока. Затем
выпить магнезию, взбитое яйцо или
растительное масло. Немедленно
обратиться к врачу.

●

ГЛАЗА: Промывать водой в течение 15
минут, после чего немедленно обратиться
к врачу.

Батареи выделяют взрывоопасные газы.
Рядом с батарей не должны находиться
искрящие провода, открытое пламя,
зажженные сигареты и т.п. Во время
зарядки батареи или ее эксплуатации в
закрытом помещении должна быть
обеспечена достаточная вентиляция. При
работе с батареей всегда защищайте глаза.
ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ.

Аккумуляторную батарею следует
безотлагательно заряжать самостоятельно или
в дилерском центре Yamaha при наличии
признаков ее разрядки. Помните, что при
наличии электрических аксессуаров на
снегоходе батарея разряжается быстрее.

ОСТОРОЖНО

XWS00610

●

Не курите рядом с батареей во время ее
зарядки. Искры могут вызвать взрыв
водорода, выделяемого при зарядке
батареей.

●

Сначала отсоедините провод от клеммы
отрицательного полюса батареи, а затем
полюс от клеммы положительного
полюса батареи.

●

Сначала подключайте провод к клемме
положительного полюса, а затем —
провод к клемме отрицательного полюса
батареи.

●

Ни в коем случае не подсоединяйте и не
отсоединяйте батарею от снегохода во
время ее зарядки. Искры могут вызвать
взрыв водорода, выделяемого при
зарядке батареей.

●

Убедитесь, что клеммы батареи прочно
закреплены.

ВНИМАНИЕ

XCS00843

●

Для зарядки КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареи требуется
специальное зарядное устройство с
постоянным значением напряжения.
Использование обычного зарядного
устройства приведет к повреждению
батареи.

●

Не пытайтесь зарядить батарею быстро.

XSU12323

Замена предохранителя

ОСТОРОЖНО

XWS00550

Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
