Периодическое техническое обслуживание и регулировка

56

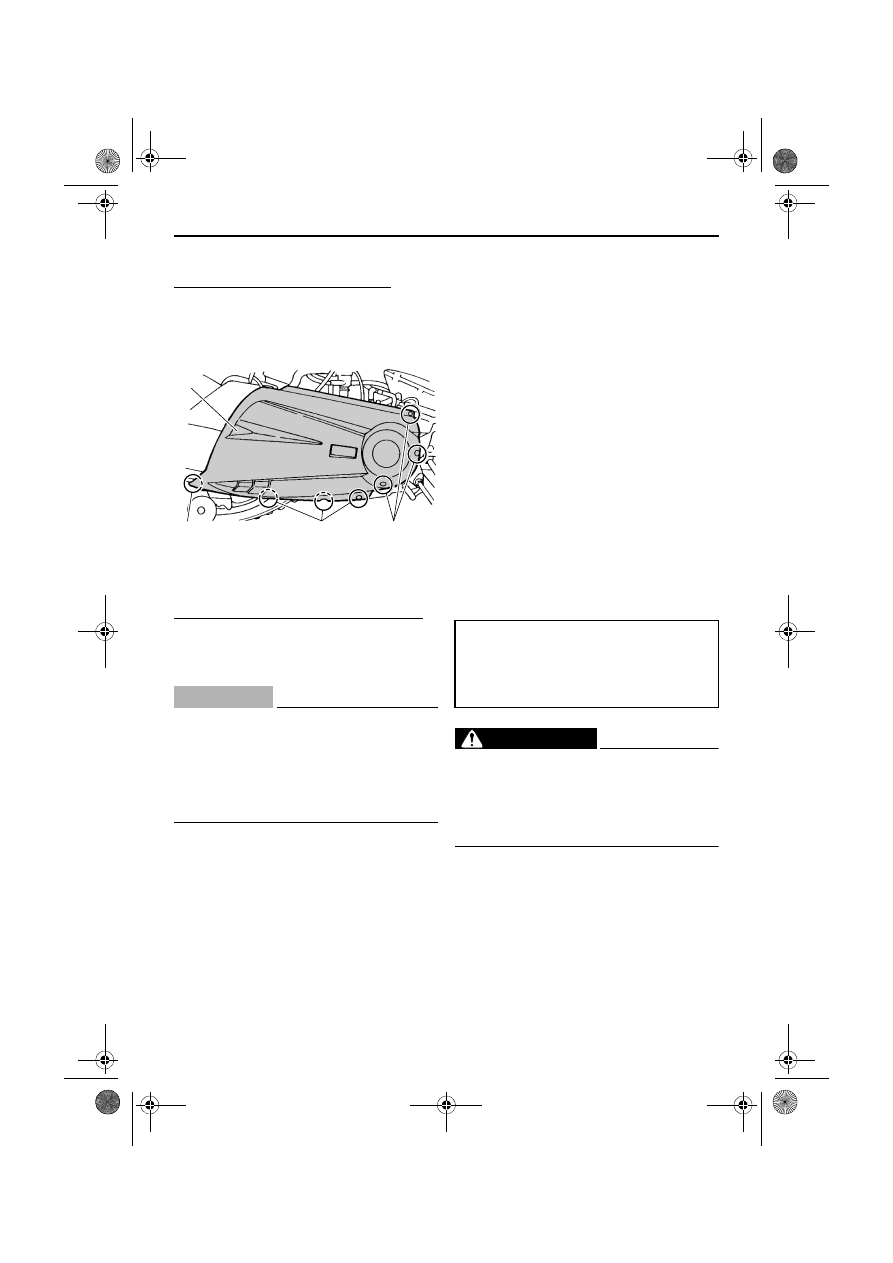

Правая боковая крышка

Чтобы снять правую боковую крышку
1.

Откройте капот. (См. приведенный выше
порядок действий.)

2.

Отверните винты и болты, а затем
снимите правую боковую крышку.

Чтобы установить правую боковую крышку
1.

Установите правую боковую крышку на
место, а затем затяните болты и винты.

2.

Закройте капот.

ВНИМАНИЕ

XCS01040

●

Прежде чем закрыть капот и установить
правую боковую крышку, убедитесь, что
все кабели, провода и шланги проложены
правильно.

●

При установке правой боковой крышки
следует надежно затянуть болты и винты.

XSU11784

Проверка свечей зажигания

Свечи зажигания являются важными деталями
двигателя, проверка которых не представляет
сложности. Состояние свечей зажигания
обычно отражает состояние двигателя.
Проверьте окраску белого фарфорового
изолятора центрального электрода. В
идеальном случае изолятор должен быть
светло-коричневым, что свидетельствует о
том, что двигатель снегохода работает

нормально. Если цвет изолятора какой-либо
свечи явно отличается от указанного, то в
двигателе, возможно, имеется неисправность.
Например, очень белый изолятор
центрального электрода, вероятно, указывает
на утечку всасываемого воздуха в контуре
образования топливовоздушной смеси или на
неисправность карбюратора данного
цилиндра. Не пытайтесь самостоятельно
диагностировать неисправности такого рода.
Предоставьте снегоход дилеру фирмы Yamaha
для технического осмотра и возможного
ремонта.
Необходимо периодически извлекать и
осматривать свечи зажигания, потому что от
нагрева и образования нагара происходит
постепенная эрозия и разрушение свечей. Если
при необходимости замены Вы не
располагаете свечой того же типа, обратитесь
к дилеру фирмы Yamaha.

ОСТОРОЖНО

XWS00710

В двигателе должны использоваться свеча
зажигания и колпачок свечи зажигания
только установленных типов. В противном
случае T.O.R.S. не будет работать должным
образом.

Длина резьбовой части у разных свечей
зажигания различна. За длину резьбовой части
принимается расстояние от седла под
прокладку свечи до конца резьбы. Если длина
резьбовой части слишком велика, может
произойти перегрев и поломка двигателя. Если
длина резьбовой части слишком мала,
возможно быстрое загрязнение свечи и
снижение эффективности работы двигателя.

1. Винт
2. Болт
3. Правая боковая крышка

1

3

2

1

Рекомендуемая свеча зажигания:

Производитель:

NGK

Модель:

CR8E

U8JER0X0.book  Page 56  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

57

Кроме того, из-за слишком короткой резьбы на
ее открытом участке образуется нагар,
приводящий к местному перегреву в камере
сгорания и повреждению резьбы. Всегда
используйте свечи с указанной длиной
резьбовой части.

Перед установкой свечи всегда измеряйте
искровой зазор с помощью проволочного
толщиномера и регулируйте его в
соответствии с указанным значением.

При установке свечи всегда протирайте
посадочную поверхность прокладки. Удаляйте
с резьбы всю сажу и затягивайте свечу с
указанным крутящим моментом.

ВНИМАНИЕ

XCS00382

Убедитесь, что колпачки свечей зажигания
плотно установлены по месту. В противном
случае колпачки могут быть повреждены
из-за вибрации двигателя.

XSU11795

Регулировка частоты вращения
двигателя в режиме холостого
хода

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Запустите двигатель и прогрейте его.

ПРИМЕЧАНИЕ

См. раздел “Пуск двигателя” на стр. 40.

3.

Откройте капот.

4.

Для изменения холостых оборотов
двигателя вверните или выверните
ограничительный винт дроссельной
заслонки.

5.

Закройте капот.

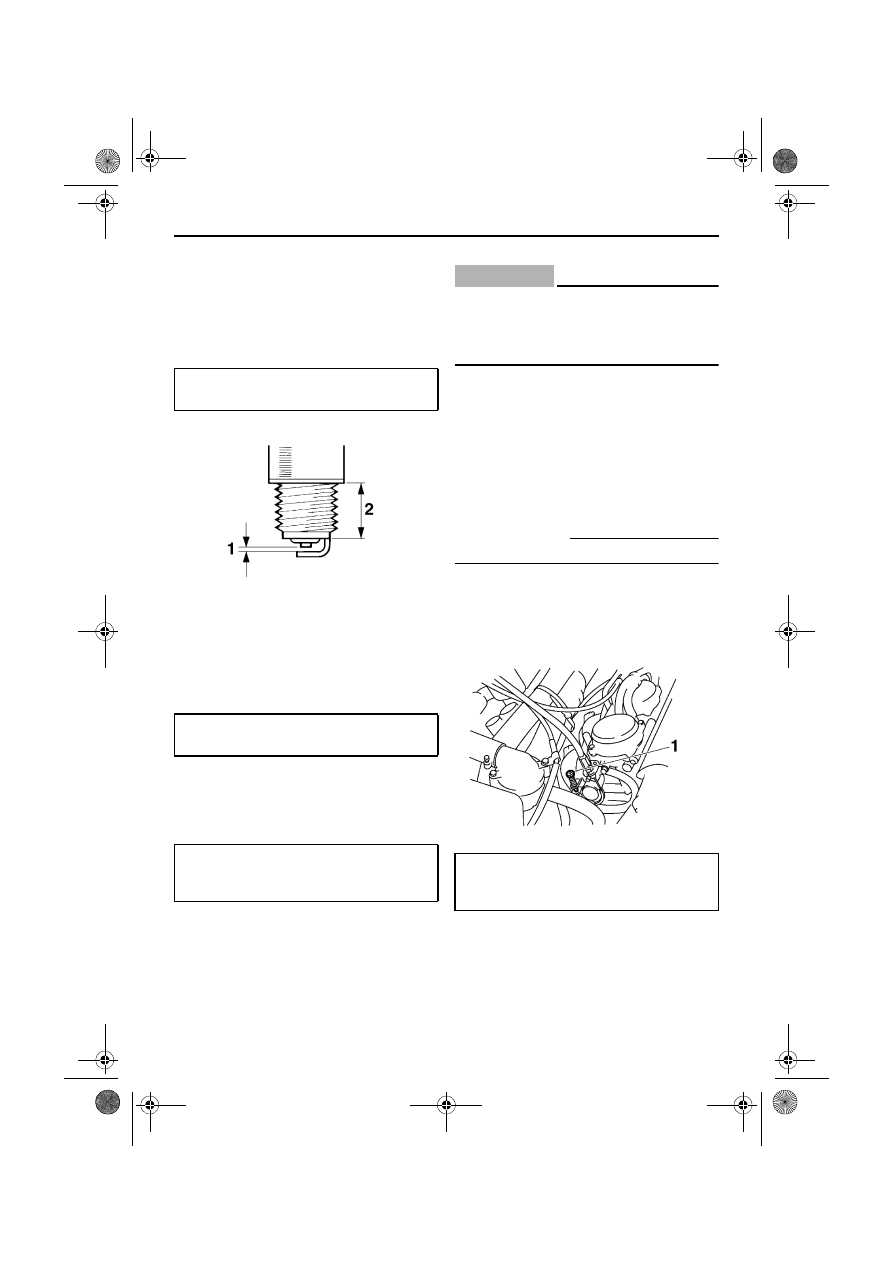

Длина резьбовой части свечи зажигания:

19.0 мм (0.75 дюйм)

1. Искровой зазор свечи зажигания
2. Длина резьбовой части свечи зажигания

Искровой зазор свечи зажигания:

0.7–0.8 мм (0.028–0.031 дюйм)

Крутящий момент затяжки свечи

зажигания:

13 Нм (1.3 м·кгс, 9.4 фут·фунт силы)

1. Стопорный винт дроссельной заслонки

Стандартная частота вращения двигателя

на холостом ходу:

1300–1500 об/мин

U8JER0X0.book  Page 57  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

58

XSU11824

Регулировка свободного хода
рычага дроссельной заслонки

ВНИМАНИЕ

XCS00410

Вначале отрегулируйте холостые обороты
двигателя.

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Откройте капот.

3.

Ослабьте контргайку.

4.

Вращая регулировочный болт в ту или
другую сторону, установите требуемую
величину свободного хода рычага
дроссельной заслонки.

5.

Затяните контргайку.

6.

Закройте капот.

XSU11863

Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)

ОСТОРОЖНО

XWS00352

При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:

●

Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.

●

Убедитесь, что включен стояночный
тормоз.

●

Не повышайте обороты двигателя до
момента не включения сцепления.

Проверьте действие T.O.R.S.
1.

Запустите двигатель.

ПРИМЕЧАНИЕ

См. раздел “Пуск двигателя” на стр. 40.

2.

Отведите ось поворота рычага
дроссельной заслонки от выключателя
дроссельной заслонки, для чего поместите
большой палец (сверху) и указательный

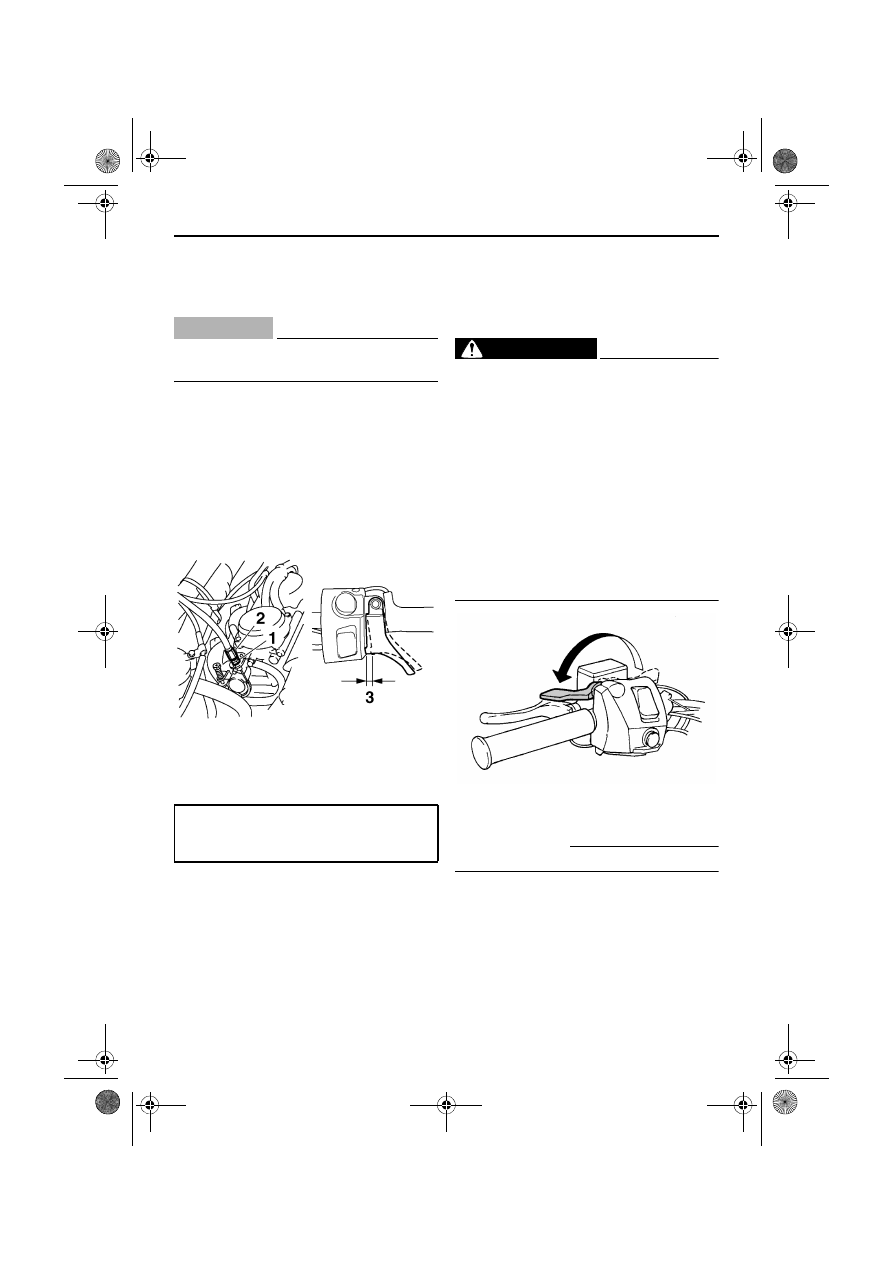

1. Контргайка
2. Регулировочный болт свободного хода

рычага дроссельной заслонки

3. Свободный ход рычага дроссельной

заслонки

Свободный ход рычага дроссельной

заслонки:

2.0–3.0 мм (0.08–0.12 дюйм)

U8JER0X0.book  Page 58  Thursday, April 5, 2012  1:56 PM

Периодическое техническое обслуживание и регулировка

59

палец (снизу) между осью поворота
рычага дроссельной заслонки и нишей
выключателя остановки двигателя.
Удерживая ось поворота указанным
образом, постепенно надавливайте на
рычаг управления дроссельной заслонкой.

T.O.R.S. начнет работать, и частота
вращения двигателя будет
поддерживаться в пределах скорости
включения сцепления. (Скорость
включения сцепления см. на стр. 93.)
ОСТОРОЖНО! Если частота
вращения двигателя не уменьшается до
скорости включения сцепления,
выключите двигатель поворотом
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация

снегохода при неисправной системе
T.O.R.S. может стать причиной потери
управления.

 [XWS00362]

XSU11875

Проверка воздушного фильтра

После каждой поездки проверяйте, чтобы под
рамой фильтрующего элемента воздушного
фильтра не было снега. Кроме того, в
зависимости от условий движения может
потребоваться очистка от снега во время
поездки.
1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Откройте капот.

3.

Снимите крышку корпуса воздушного
фильтра, отстегнув крепления корпуса и
крышки.

4.

Поднимите раму фильтрующего элемента
и проверьте фильтрующий элемент. Если
под фильтрующим элементом имеется
снег, снимите элемент, удалите снег и
установите элемент на место.

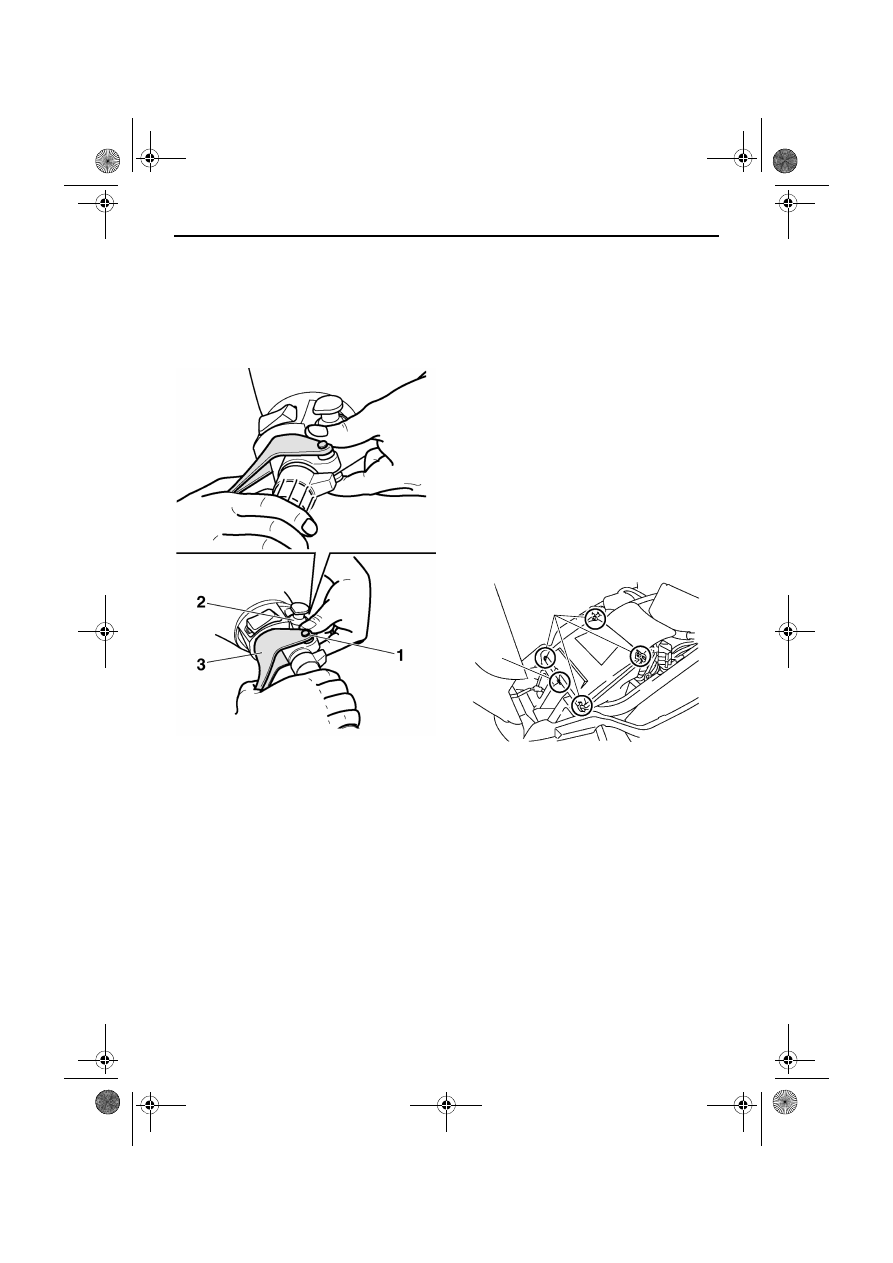

1. Ось поворота рычага дроссельной заслонки
2. Ниша выключателя двигателя
3. Рычаг дроссельной заслонки

1. Крепление крышки корпуса воздушного

фильтра

2. Крепление корпуса воздушного фильтра

2

1
