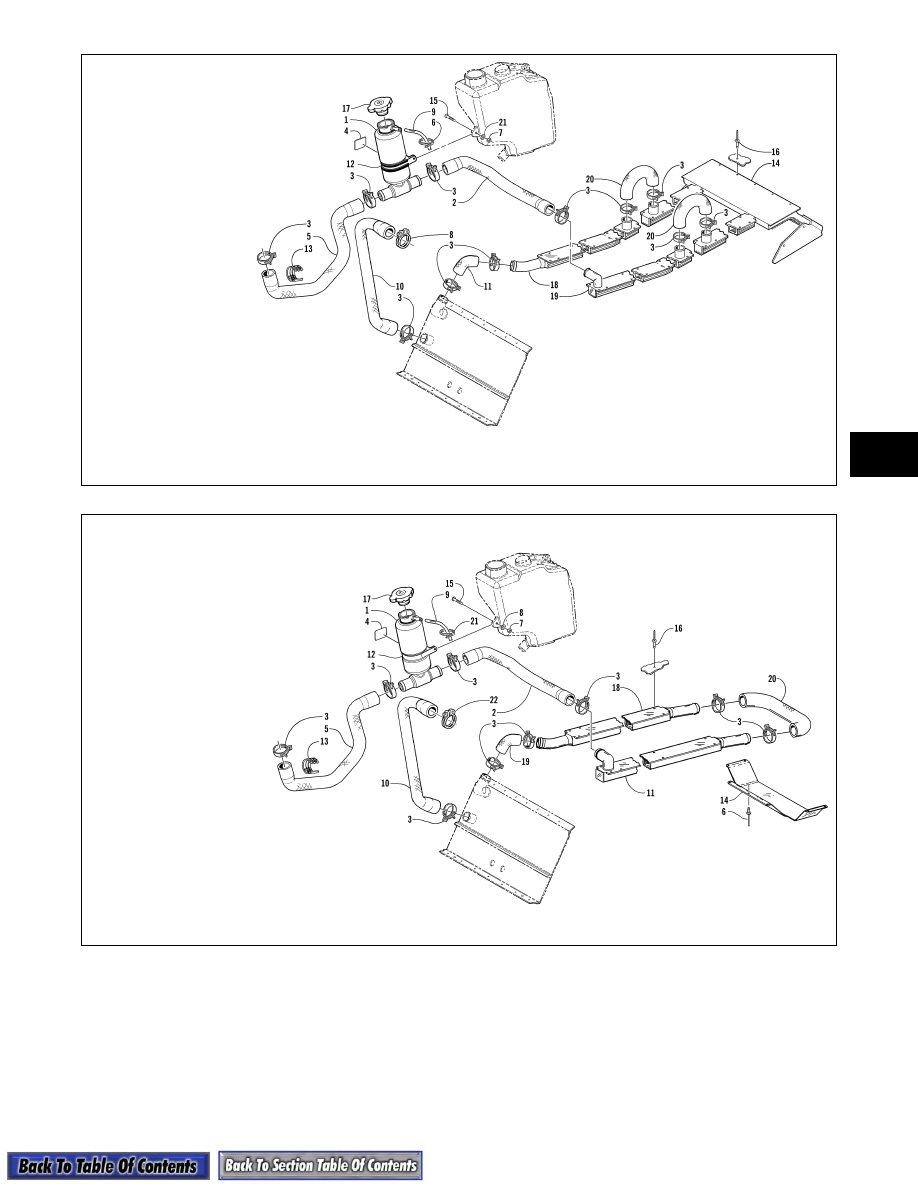

3-15

3

0736-023

0736-104

KEY

1. Coolant Reservoir
2. Hose
3. Clamp
4. Decal
5. Hose
6. Cable Tie
7. Lock Nut
8. Clamp
9. Hose

10. Hose
11. Hose
12. Clamp
13. Cable Tie
14. Heat Exchanger
15. Machine Screw
16. Rivet
17. Cap
18. Heat Exchanger
19. Heat Exchanger
20. Hose
21. Washer

KEY

1. Coolant Reservoir
2. Hose
3. Clamp
4. Decal
5. Hose
6. Rivet
7. Lock Nut
8. Washer
9. Hose

10. Hose
11. Heat Exchanger
12. Clamp
13. Cable Tie
14. Hose Guard
15. Cap Screw
16. Rivet
17. Cap
18. Heat Exchanger
19. Hose
20. Hose
21. Cable Tie
22. Clamp

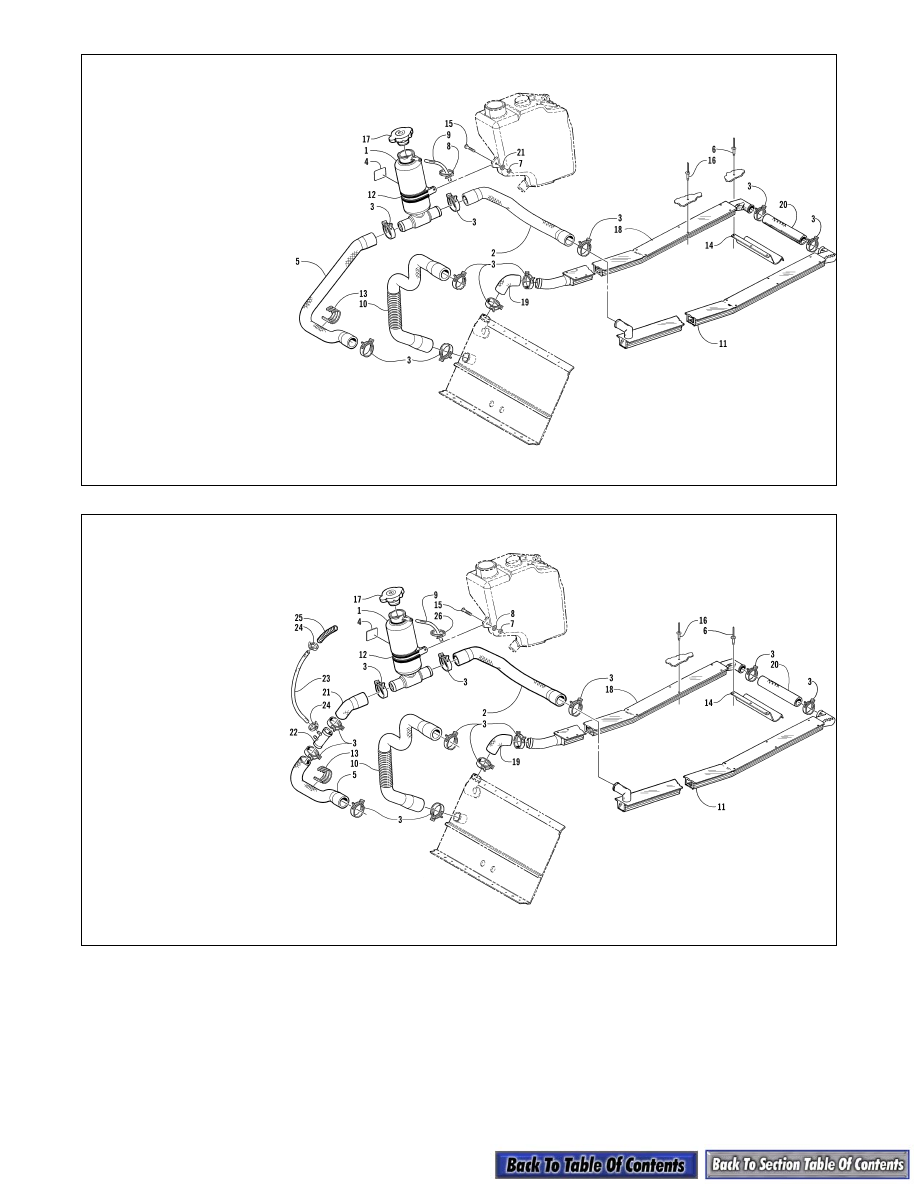

3-16

0735-980

0736-041

KEY

1. Coolant Reservoir
2. Hose
3. Clamp
4. Decal
5. Hose
6. Rivet
7. Lock Nut
8. Cable Tie
9. Hose

10. Hose
11. Heat Exchanger
12. Clamp
13. Cable Tie
14. Hose Guard
15. Machine Screw
16. Rivet
17. Cap
18. Heat Exchanger
19. Hose
20. Hose
21. Washer

KEY

1. Coolant Reservoir
2. Hose
3. Clamp
4. Decal
5. Hose
6. Rivet
7. Lock Nut
8. Clamp
9. Hose

10. Hose
11. Heat Exchanger
12. Clamp
13. Cable Tie
14. Guard
15. Machine Screw
16. Rivet
17. Cap
18. Heat Exchanger
19. Hose
20. Hose
21. Hose
22. Double T-Fitting
23. Hose
24. Clamp
25. Cover
26. Cable Tie

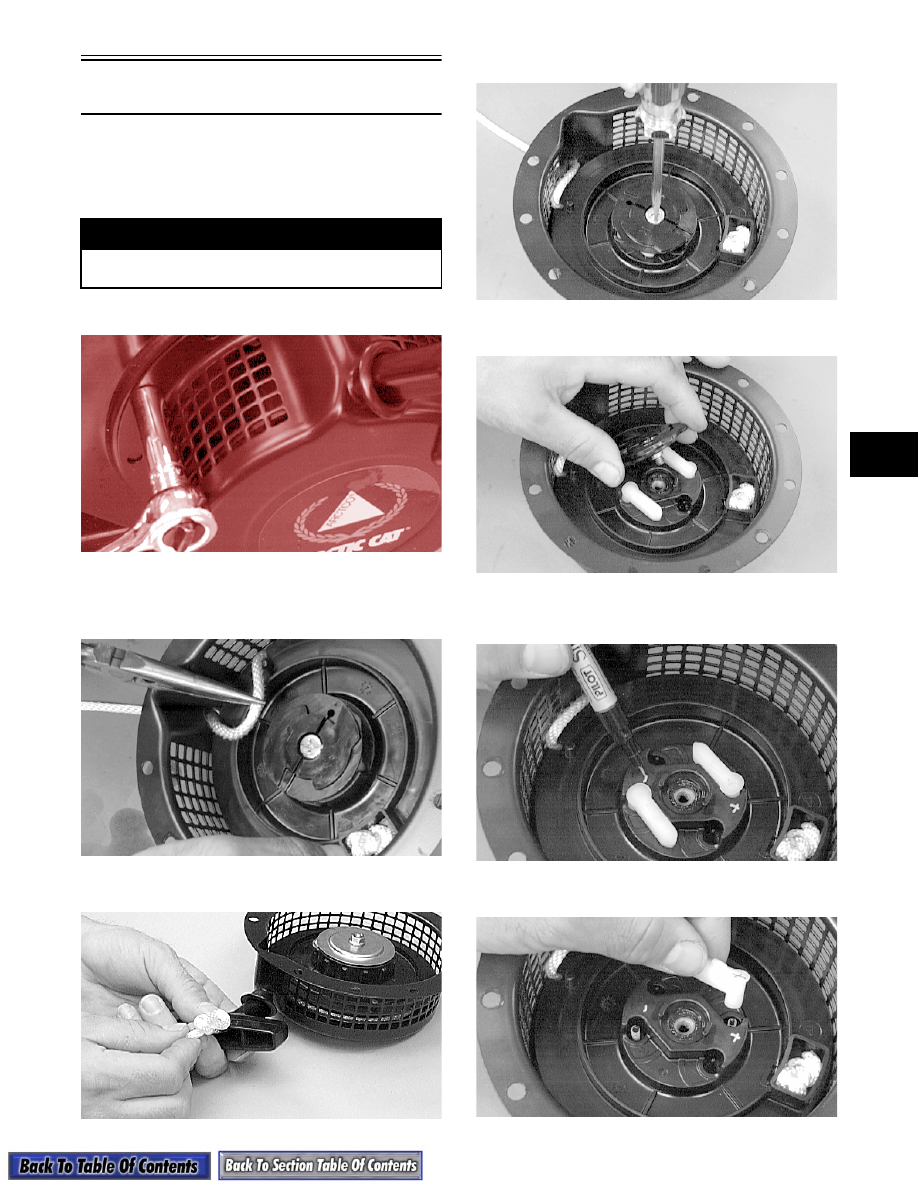

3-17

3

Recoil Starter

(120 cc Model)

„

NOTE: It will be necessary to remove the engine

to access the recoil starter (see Section 2).

REMOVING/DISASSEMBLING

1. Remove the cap screws securing the recoil starter.

GR304D

2. Pull the rope out of the housing and align with the

notch in the roller; then release the spring pressure

on the roller.

GR501D

3. Remove the knot from the end of the rope.

GR100D

4. Remove the screw securing the plate to the roller.

GR502D

5. Remove the plate.

GR503D

6. Mark the ratchets for assembling purposes. The

ratchets must be installed in their respective holes.

GR504D

7. Remove the ratchets and account for the springs.

GR505D

! WARNING

Always wear safety glasses when servicing the
recoil starter.

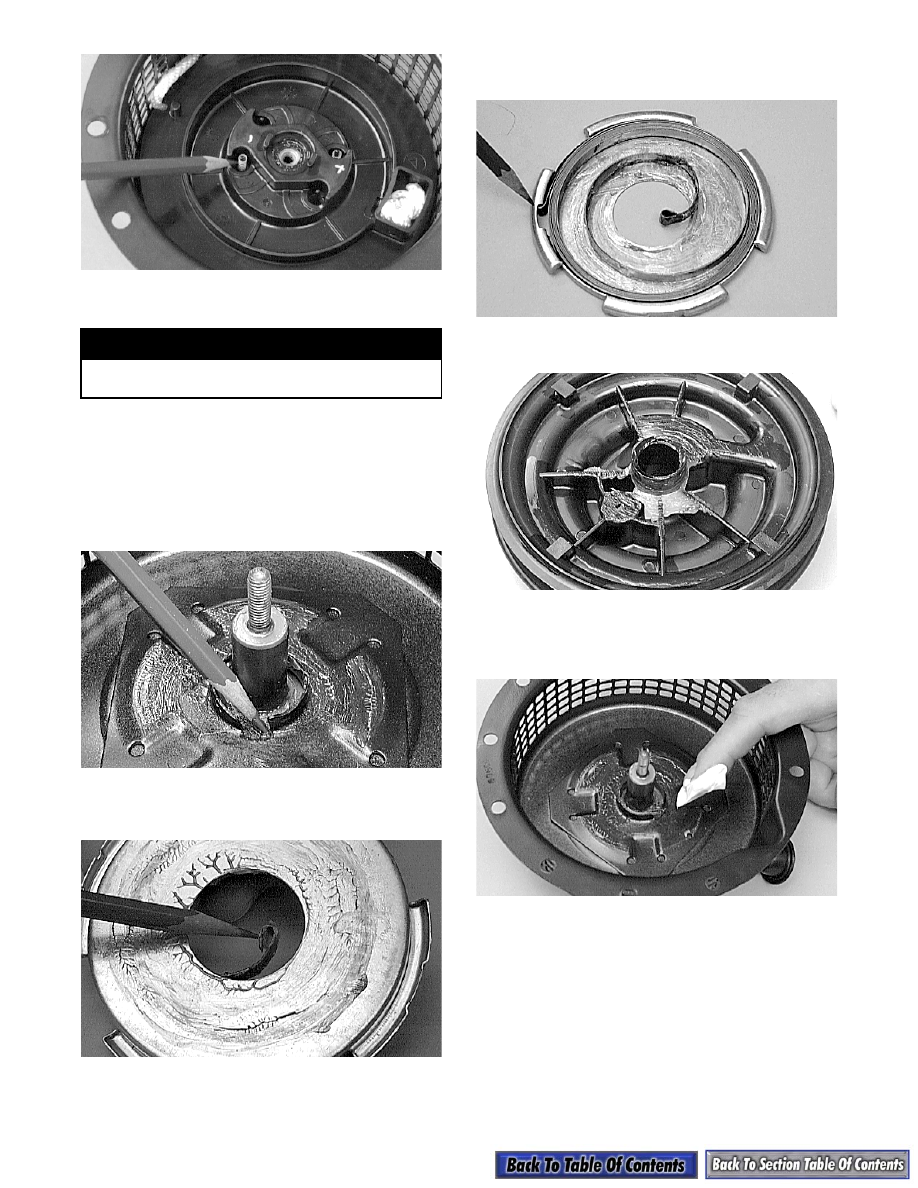

3-18

GR506D

8. Slowly remove the reel. Account for the spring.

INSPECTING

„

NOTE: Whenever a part is worn excessively,

cracked, or damaged in any way, replacement is
necessary.

1. Inspect the spring retaining notch in the recoil

housing.

GR113D

2. Inspect the loop of the recoil spring for wear or

cracking.

GR114D

„

NOTE: Note the orientation of the recoil spring

for assembling purposes.

GR115D

3. Inspect the flat areas of the reel for wear.

GR116D

ASSEMBLING/INSTALLING

1. Apply a coat of grease to the housing and reel.

GR119D

! WARNING

Exercise extreme caution when removing as the
spring may disengage and cause severe injury.
