Snowmobile Yamaha Phazer PZ50 (2007-2008 year). Manual - part 89





9-9

SPEC

MAINTENANCE SPECIFICATIONS

Throttle body:

Type

× Quantity

TSK43

× 1

Manufacturer

KEIHIN

I.D. mark

8GC1 00

Throttle valve

(Th.V)

N503-89A00 (

θ = 8°)

Throttle cable free play

2.0 ~ 3.0 mm (0.08 ~ 0.12 in)

Engine idle speed

1,700 ~ 1,900 r/min

Fuel pump:

Type

Electrical

Model/Manufacturer

8GC/DENSO

Oil filter:

Oil filter type

Cartridge (paper)

Bypass valve opening pressure

78 ~ 118 kPa (0.78 ~ 1.18 kg/cm

2

, 11.1 ~ 16.8 psi)

Oil pump:

Oil pump type

Trochoidal

Inner-rotor-to-outer-rotor-tip clearance

Less than 0.12 mm (0.005 in)

Outer-rotor-to-oil-pump-housing clearance

0.09 ~ 0.15 mm (0.004 ~ 0.006 in)

Relief valve operating pressure

430 ~ 550 kPa (4.3 ~ 5.5 kg/cm

2

, 61.1 ~ 78.2 psi)

Oil pressure (hot)

50 kPa (0.5 kg/cm

2

, 7.11 psi) at 1,500 r/min

Cooling system:

Filler cap opening pressure

93.3 ~ 122.7 kPa (0.93 ~ 1.23 kg/cm

2

, 13.2 ~ 17.5 psi)

Thermostat opening temperature

80.0 ~ 84.0 °C (176.0 ~ 183.2 °F)

Valve lift

7.0 mm/95.0 °C (0.28 in/203.0 °F)

Water pump type

Single-suction centrifugal pump (Impeller type)

Coolant type

High quality silicate-free ethylene glycol antifreeze contain-
ing corrosion inhibitors

Coolant mixing ratio (coolant: water)

3 : 2 (60% : 40%)

Capacity

3.60 L (3.17 Imp qt, 3.81 US qt) (PZ50/PZ50GT/PZ50FX/
PZ50M)
3.70 L (3.26 Imp qt, 3.91 US qt) (PZ50VT/PZ50MP)

Max. impeller shaft tilt

0.15 mm (0.0059 in)

Model

PZ50/PZ50GT/PZ50FX/PZ50M/PZ50VT/PZ50MP

9-10

SPEC

MAINTENANCE SPECIFICATIONS

POWER TRAIN

Model

PZ50/PZ50GT/PZ50FX/PZ50M/PZ50VT/PZ50MP

Transmission:

Type

V-belt automatic

Range of ratio

3.80 ~ 0.95 : 1

Engagement speed r/min

3,700 ~ 4,100 r/min (PZ50/PZ50GT/PZ50FX)
4,100 ~ 4,500 r/min (PZ50M “USA/Canada”)
3,900 ~ 4,300 r/min (PZ50M “Europe”)
3,300 ~ 3,700 r/min (PZ50VT “USA/Canada”)
2,900 ~ 3,300 r/min (PZ50VT “Europe”/PZ50MP)

Shift r/min

10,800 ~ 11,800 r/min

Sheave distance

267 ~ 270 mm (10.51 ~ 10.63 in)

Sheave offset

14.5 ~ 17.5 mm (0.57 ~ 0.69 in)

Secondary sheave free play (clearance)

1.0 ~ 2.0 (0.04 ~ 0.08 in)

V-belt height (standard)

–0.5 ~ 1.5 mm (–0.02 ~ 0.06 in)

V-belt:

Part number/Manufacturer

8GS-17641-00/MITSUBOSHI

Circumference

1,132 ~ 1,138 mm (44.6 ~ 44.8 in)

Width “A”

34.1 mm (1.34 in)

Wear limit “B”

32.5 mm (1.28 in)

Primary sheave spring:

Part number

90501-606G9 (PZ50/PZ50GT/PZ50FX)
90501-605G7 (PZ50M)
90501-556G7 (PZ50VT “USA/Canada”)
90501-526G4 (PZ50VT “Europe”/PZ50MP)

Color code

Pink-Blue-Pink (PZ50/PZ50GT/PZ50FX)
Green-Yellow-Green (PZ50M)
Yellow-Blue-Yellow (PZ50VT “USA/Canada”)
Blue-Gold-Blue (PZ50VT “Europe”/PZ50MP)

Outside diameter

60.0 mm (2.36 in)

Wire diameter

6.0 mm (0.236 in) (PZ50/PZ50GT/PZ50FX/PZ50M)
5.5 mm (0.217 in) (PZ50VT “USA/Canada”)
5.2 mm (0.205 in) (PZ50VT “Europe”/PZ50MP)

Preload

196 N (20.0 kg, 44.1 lb) (PZ50/PZ50GT/PZ50FX/PZ50VT
“USA/Canada”)
235 N (24.0 kg, 52.9 lb) (PZ50M)
147 N (15.0 kg, 33.1 lb) (PZ50VT “Europe”/PZ50MP)

Spring rate

29.4 N/mm (3.00 kg/mm, 168 lb/in) (PZ50/PZ50GT/
PZ50FX)
26.9 N/mm (2.74 kg/mm, 153 lb/in) (PZ50M)
24.5 N/mm (2.50 kg/mm, 140 lb/in) (PZ50VT “USA/Can-
ada”)
19.6 N/mm (2.00 kg/mm, 112 lb/in) (PZ50VT “Europe”/
PZ50MP)

Number of coils

4.86 (PZ50/PZ50GT/PZ50FX)
5.00 (PZ50M)
4.36 (PZ50VT “USA/Canada”)
4.32 (PZ50VT “Europe”/PZ50MP)

9-11

SPEC

MAINTENANCE SPECIFICATIONS

Free length

72.1 mm (2.84 in) (PZ50/PZ50GT/PZ50FX)
74.1 mm (2.92 in) (PZ50M)
73.4 mm (2.89 in) (PZ50VT “USA/Canada”)
72.9 mm (2.87 in) (PZ50VT “Europe”/PZ50MP)

Set length

65.4 mm (2.57 in)

Primary sheave weight arm:

Part number (with bush)

8GC-17605-00 (PZ50/PZ50GT/PZ50FX/PZ50VT/PZ50MP)
8DN-17605-30 (PZ50M)

Weight (without bush and rivets)

47.28 g (1.669 oz) (PZ50/PZ50GT/PZ50FX/PZ50VT/
PZ50MP)
39.76 g (1.404 oz) (PZ50M)

Additional weight type

Rivet

Rivet:

Outer

Part number

90261-06019 (PZ50/PZ50GT/PZ50FX)
90261-06015 (PZ50M “USA/Canada”)
90261-06034 (PZ50M “Europe”)
90261-06033 (PZ50VT/PZ50MP)

Material

Steel

Size

13.3 mm (0.524 in) (PZ50/PZ50GT/PZ50FX)
10.3 mm (0.406 in) (PZ50M “USA/Canada”)
13.9 mm (0.547 in) (PZ50M “Europe”)
17.2 mm (0.677 in) (PZ50VT/PZ50MP)

Quantity

3 pcs

Hole quantity

3 pcs

Center

None (PZ50M)

Part number

90261-06015 (PZ50/PZ50GT/PZ50FX)
90261-06033 (PZ50VT/PZ50MP)

Material

Steel

Size

10.3 mm (0.406 in) (PZ50/PZ50GT/PZ50FX)
17.2 mm (0.677 in) (PZ50VT/PZ50MP)

Quantity

3 pcs

Hole quantity

3 pcs

Inner

None (PZ50M “USA/Canada”)

Part number

90261-06015 (PZ50/PZ50GT/PZ50FX)
90261-06034 (PZ50M “Europe”/PZ50VT “USA/Canada”)
90261-06033 (PZ50VT “Europe”/PZ50MP)

Material

Steel

Size

10.3 mm (0.406 in) (PZ50/PZ50GT/PZ50FX)
13.9 mm (0.547 in) (PZ50M “Europe”/PZ50VT “USA/
Canada”)
17.2 mm (0.677 in) (PZ50VT “Europe”/PZ50MP)

Quantity

3 pcs

Hole quantity

3 pcs

Model

PZ50/PZ50GT/PZ50FX/PZ50M/PZ50VT/PZ50MP

9-12

SPEC

MAINTENANCE SPECIFICATIONS

Secondary sheave spring:

Part number

90508-55007 (PZ50/PZ50GT/PZ50FX/PZ50M)
90508-58007 (PZ50VT/PZ50MP)

Color code

Red (PZ50/PZ50GT/PZ50FX/PZ50M)
Blue (PZ50VT/PZ50MP)

Outside diameter

66.0 mm (2.598 in)

Wire diameter

5.5 mm (0.217 in) (PZ50/PZ50GT/PZ50FX/PZ50M)
5.8 mm (0.228 in) (PZ50VT/PZ50MP)

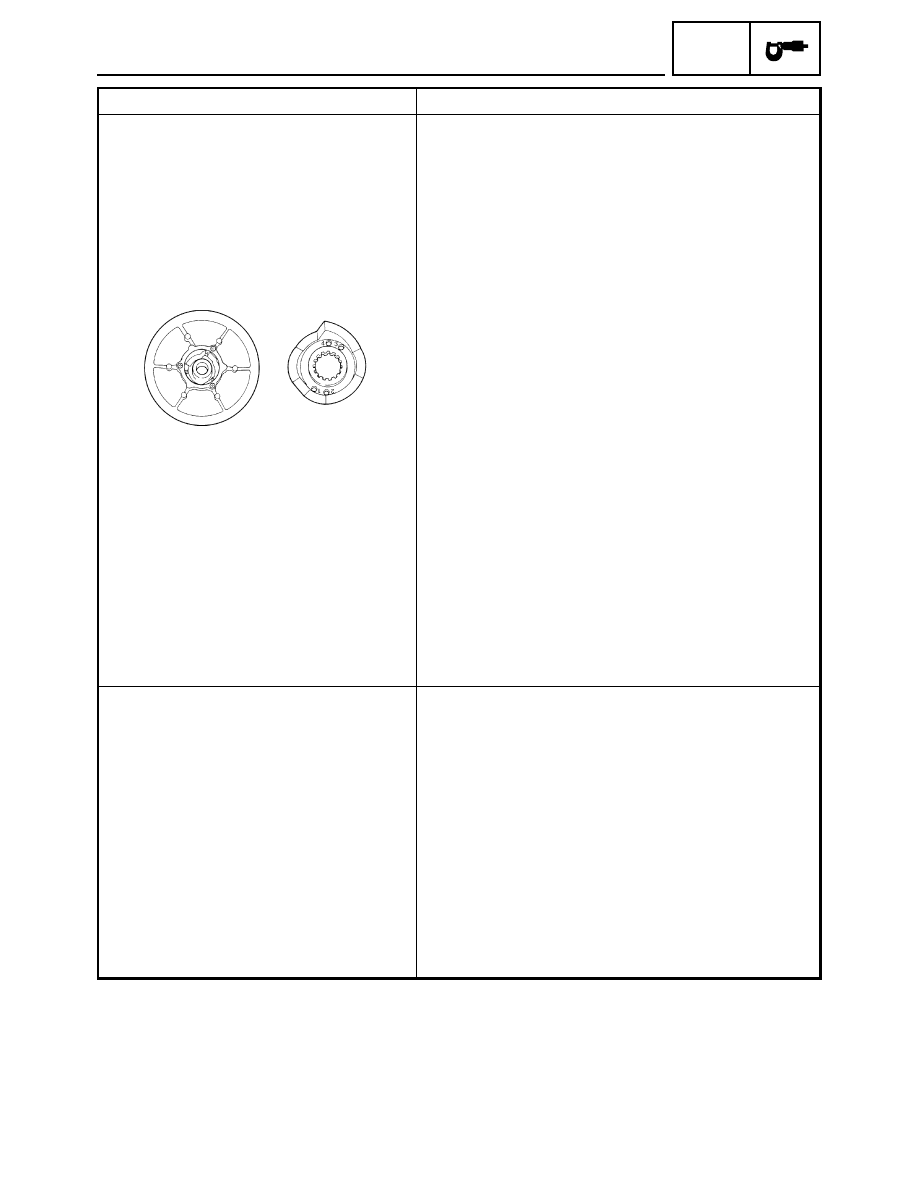

Hole position

Sheave side-spring seat side (twist angle)

A-1 (45°) (PZ50/PZ50GT/PZ50FX)
B-1 (55°) (PZ50M)
A-1 (50°) (PZ50VT/PZ50MP)

Spring rate

Compression

10.58 N/mm (1.08 kg/mm, 60.41 lb/in) (PZ50/PZ50GT/
PZ50FX/PZ50M)
11.33 N/mm (1.16 kg/mm, 64.69 lb/in) (PZ50VT/PZ50MP)

Torsion

9,131 N · mm/rad (931 kg · mm/rad, 52,137 lb · in/rad)
(PZ50/PZ50GT/PZ50FX/PZ50M)
10,098 N · mm/rad (1,030 kg · mm/rad, 57,659 lb · in/rad)
(PZ50VT/PZ50MP)

Number of coils

5.33 (PZ50/PZ50GT/PZ50FX/PZ50M)
5.99 (PZ50VT/PZ50MP)

Free length

85 mm (3.35 in)

Torque cam angle

39° (PZ50/PZ50GT/PZ50FX)
37° (PZ50M/PZ50VT/PZ50MP)

Drive chain:

Type

Borg Warner Morse TEC 23RH302.5-80ASM (PZ50/
PZ50GT/PZ50FX/PZ50M)
Borg Warner Morse TEC 23RH302.5-82ASM (PZ50VT/
PZ50MP)

Number of links

80L (PZ50/PZ50GT/PZ50FX/PZ50M)
82L (PZ50VT/PZ50MP)

Secondary reduction ratio

2.28 (41/18) (PZ50/PZ50FX)
2.05 (41/20) (PZ50GT)
2.41 (41/17) (PZ50M “USA/Canada”)
2.16 (41/19) (PZ50M “Europe”)
2.37 (45/19) (PZ50VT “USA/Canada”)
2.50 (45/18) (PZ50VT “Europe”/PZ50MP)

Maximum 14 link drive chain section length

133.35 mm (5.25 in)

<Limit>

137.35 mm (5.41 in)

Model

PZ50/PZ50GT/PZ50FX/PZ50M/PZ50VT/PZ50MP
