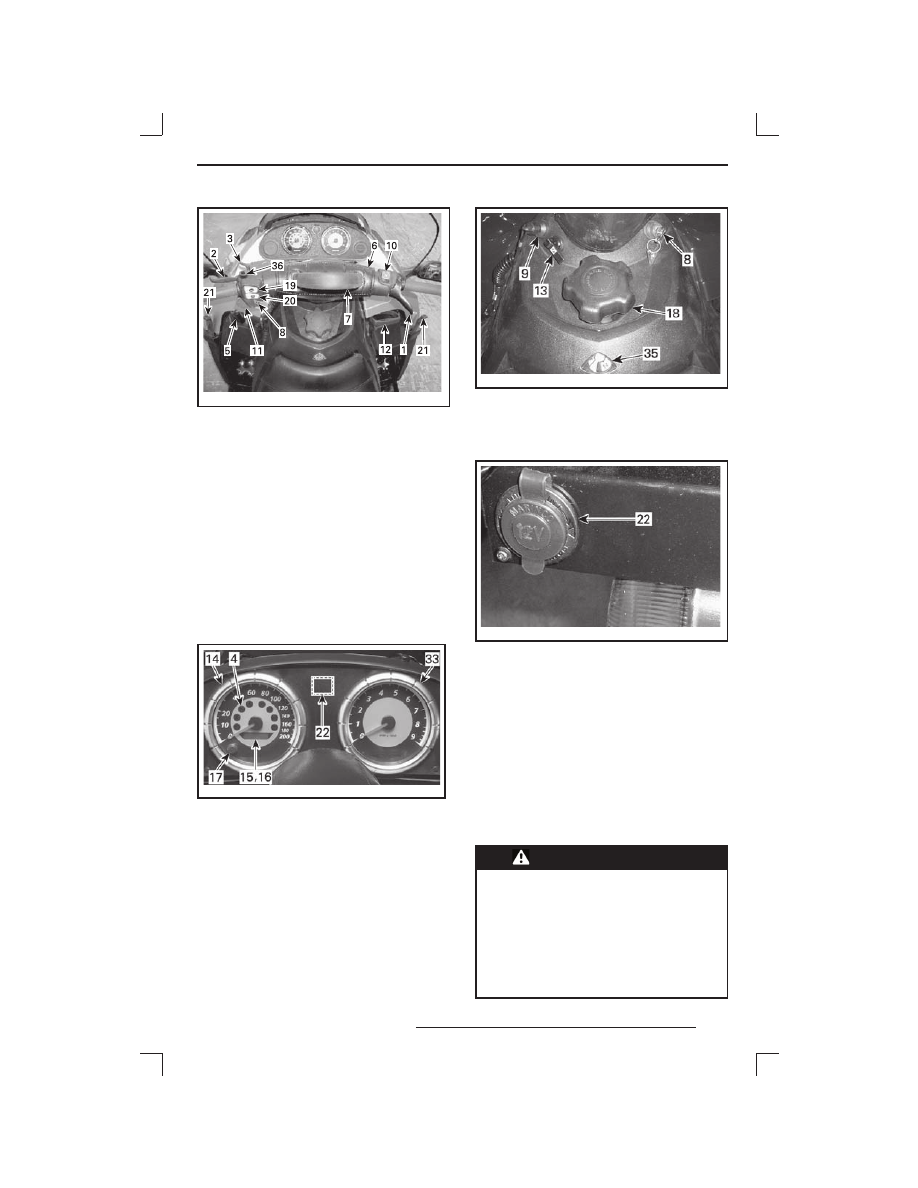

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

mm o2 010-001 -004 _a

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки

2.  Рычаг тормоза
3.  Рычаг стояночного тормоза
5.  Рычаг переключения передач
6.  Руль

7. Специальный захват

8. Замок зажигания/Кнопка пуска двигателя

10. Выключатель двигателя
11. Переключатель света фары
12. Рукоятка ручного стартера
19. Выключатель электрообогрева рукояток

руля

20. Выключатель электрообогрева рычага

дроссельной заслонки

21. Защёлки капота
36. Кнопка звукового сигнала

mm o2 010-001 -002 _a

ТИПОВОЙ ВАРИАНТ

4. Сигнальные лампы
14. Спидометр
15. Одометр
16. Счётчик пробега за поездку/дисплей
17. Кнопка режимов индикации

22. Электрическая розетка
33. Тахометр

mm o2 008-001 -024 _b

ТИПОВОЙ ВАРИАНТ

8. Замок зажигания/Кнопка пуска двигателя

9. Выключатель со шнуром безопасности

13. Рычаг воздушной заслонки

18. Крышка топливного бака

35. Механический указатель уровня топлива

mm o2 008-001 -016 _a

ТОЛЬКО SKANDIC™ SWT V800 — ЗАДНИЙ БА-

ГАЖНИК

22. Электрическая розетка

1) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки находит-

ся  на  правой  рукоятке,  приводится  в  дей-
ствие  большим  пальцем.  Нажатие  на  ры-
чаг  дроссельной  заслонки  приводит  к  уве-
личению оборотов двигателя и включению

вариатора трансмиссии. При полном отпу-

скании рычага дроссельной заслонки дви-
гатель автоматически переходит в режим
холостого хода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-

те работу рычага дроссельной за-

слонки. Рычаг, отпущенный после

нажатия, должен самостоятельно

возвращаться в исходное поло-

жение. Эксплуатация снегохода с

неисправным механизмом приво-

да дросселя категорически запре-

щена.

2) Рычаг тормоза

Рычаг  тормоза  находится  на  левой  рукоят-
ке  руля.  Нажатие  на  рычаг  включает  тор-
мозной  механизм.  При  отпускании  рычаг
автоматически  возвращается  в  исходное
положение.  Эффективность  торможения
зависит  от  приложенного  к  рычагу  усилия,
а  также  от  характера  местности  и  снежно-
го покрова.

3) Рычаг стояночного тормоза

Стояночный тормоз обязательно должен
включаться во время стоянки снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключен. При движении снегохо-

да и длительном нажатии на ры-

чаг тормоза возможно поврежде-

ние тормозной системы, потеря

тормозного эффекта и/или возго-

рание.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая

его,  пальцем  вытяните  блокировочный  ры-
чажок.  Когда  тормозной  рычаг  блокирован
в промежуточном положении (примерно на
половине  полного  хода),  стояночный  тор-
моз полностью включён.

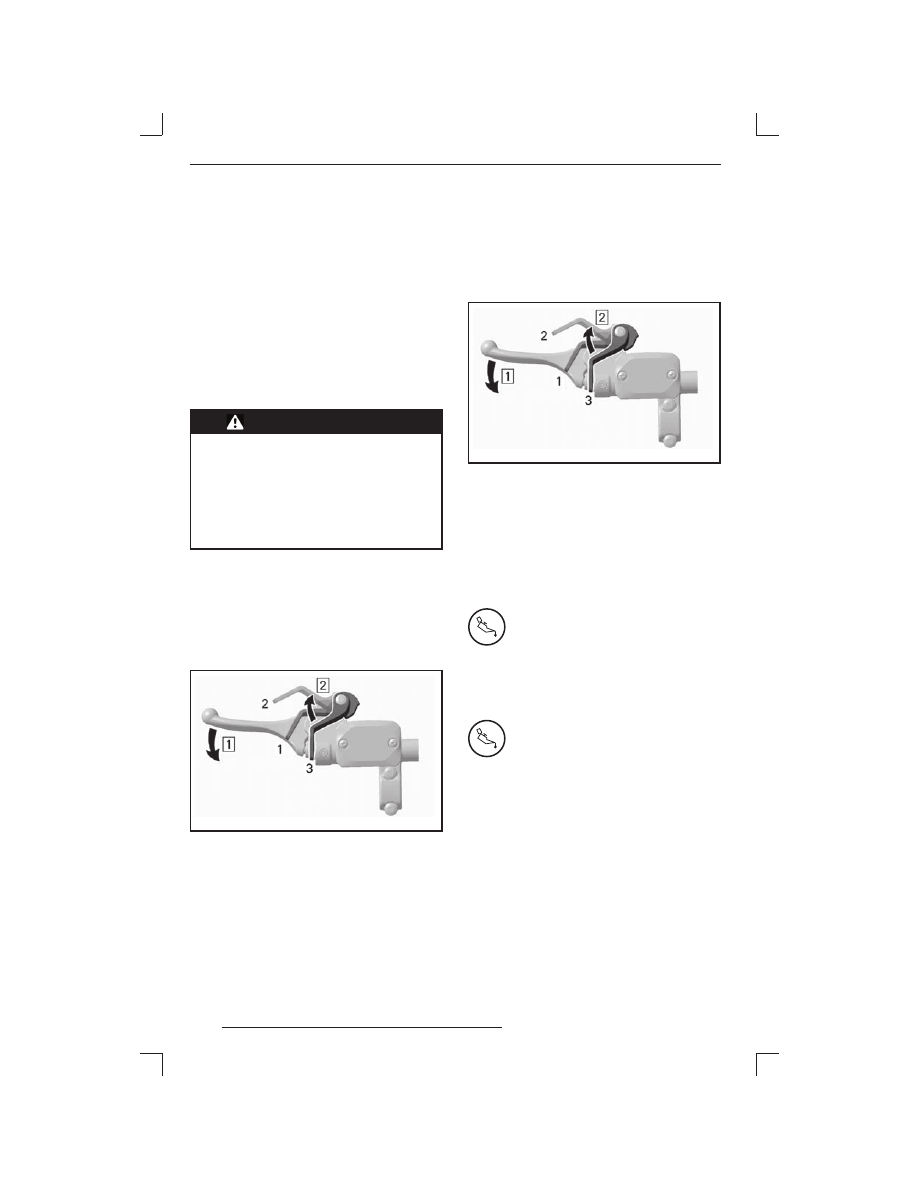

mm o2 007-009 -037 _a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-

НОГО ТОРМОЗА
Этап 1: Нажатие и удерживание рычага тормоза
Этап 2: Регулировка блокировочного рычажка

1. Позиция 1

2. Позиция 2
3. Выключено

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировоч-
ный рычажок автоматически возвращается
в исходное положение. Перед началом дви-
жения не забывайте полностью отключить

стояночный тормоз.

mm o2 007-009 -037 _a

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-

НОЧНОГО ТОРМОЗА
Этап 1: Нажатие на рычаг тормоза

4) Сигнальные лампы

Низкий уровень масла/низкое дав-

ление масла
Модели с 2-тактным двигателем

Эта сигнальная лампа загорается

при  понижении  уровня  масла  в  си-
стеме  смазки  двигателя  (во  время
работы  двигателя).  Проверьте  уро-
вень  масла.  Как  можно  скорее  до-
лейте масло до требуемого уровня.

Модели с 4-тактным двигателем

Эта сигнальная лампа загорается

при  недопустимом  понижении  дав-
ления  моторного  масла.  Остано-
вите  снегоход  в  безопасном  месте.
Проверьте и долейте масло до тре-
буемого уровня (см. «УРОВЕНЬ МО-

ТОРНОГО МАСЛА»).

Запустите  двигатель — через  не-
сколько  секунд  сигнальная  лампа
должна погаснуть. Если сигнальная
лампа  не  гаснет,  остановите  двига-

тель и предоставьте снегоход ди-

леру Ski-Doo для проверки системы
смазки.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

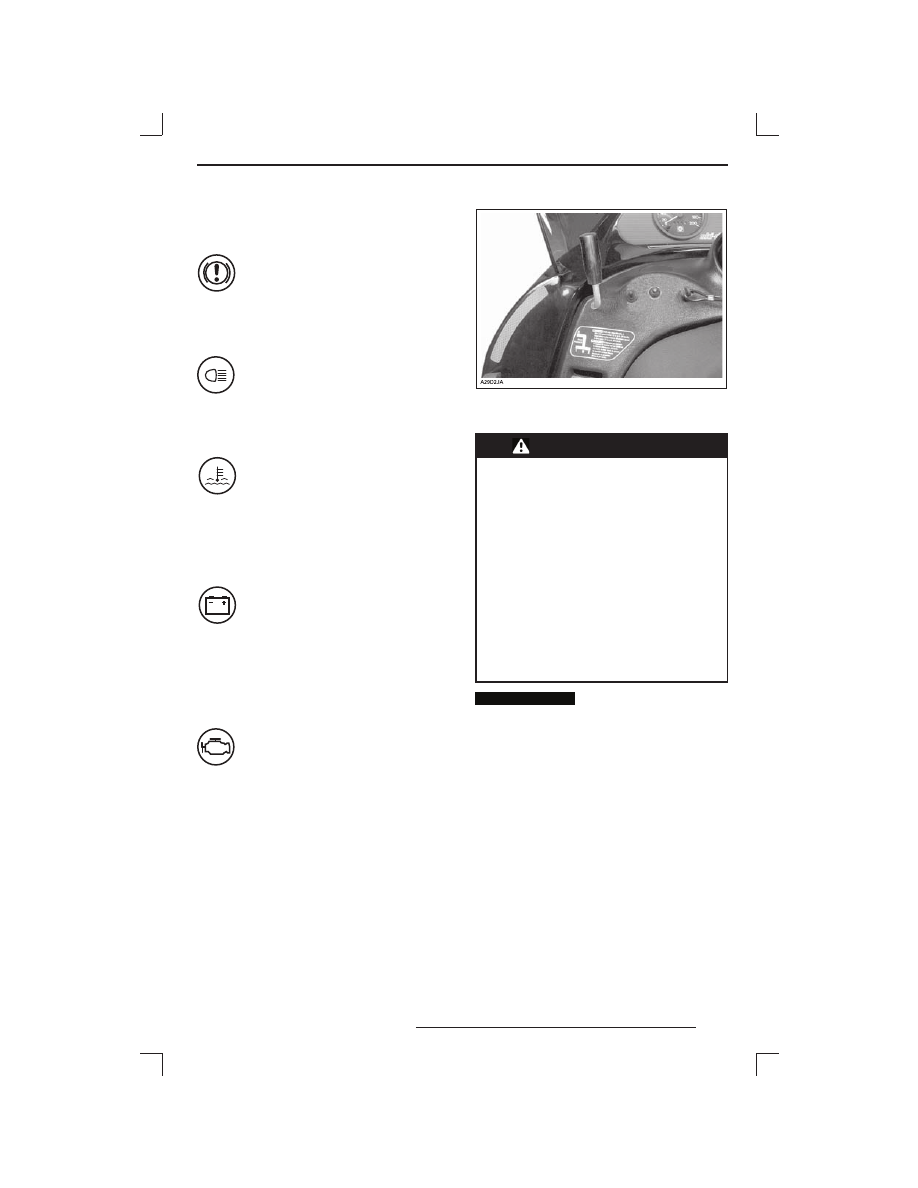

Система D.E.S.S.

ВСЕ МОДЕЛИ, КРОМЕ 550 F

Эта лампа сигнализирует о состоя-

нии цифровой кодируемой противо-
угонной системы D.E.S.S.

Дальний свет

ВСЕ МОДЕЛИ

Эта сигнальная лампа горит при

включенном дальнем свете фар.

Перегрев двигателя

ВСЕ МОДЕЛИ, КРОМЕ 550 F

Если  загорается  эта  сигнальная
лампа,  уменьшите  скорость  движе-
ния  и  направьте  снегоход  на  более
рыхлый снег или немедленно заглу-
шите двигатель.

Аккумуляторная батарея

МОДЕЛИ V800

Эта сигнальная лампа загорается,

когда  напряжение  аккумуляторной
батареи  понижается  до  недопусти-
мого  уровня.  Немедленно  обрати-

тесь к дилеру Ski-Doo.

Система управления двигателем

(EMS)

МОДЕЛИ V800

Эта сигнальная лампа указывает на

неполадки в системе управления
двигателем. См. раздел «УСТРАНЕ-
НИЕ НЕИСПРАВНОСТЕЙ».

5) Рычаг переключения пе-

редач

Эти модели оснащаются механическим ре-

версом, управляемым 4-позиционным ры-

чагом переключения передач.

ТИПОВОЙ ВАРИАНТ

Переключение передач

ПРЕДОСТЕРЕЖЕНИЕ

Скорость движения задним ходом

не ограничена. Будьте вниматель-

ны: движение задним ходом на

высокой скорости может привести

к потере управления. Перед вклю-

чением задней передачи полно-

стью остановите снегоход. Перед

нажатием на рычаг дросселя и на-

чалом движения задним ходом до-

ждитесь подачи звукового сигна-

ла. Перед включением задней пе-

редачи, оставаясь на сиденье, на-

жмите рычаг тормоза. Убедитесь,

что путь позади снегохода свобо-

ден от препятствий и посторонних

людей.

ВНИМАНИЕ

Повышающую пере-

дачу можно включать только при

работе двигателя на минимальной

частоте вращения и скорости не бо-

лее 20 км/ч.

Когда снегоход полностью остановлен и
двигатель работает на холостых оборотах,
включите нужную передачу.

Максимальная скорость движения на пер-
вой передаче — 60 км/ч.

Не  прикладывайте  чрезмерных  усилий  к
рычагу  переключения  передач.  Если  пере-
дача  не  включается,  нажмите  рычаг  дрос-

селя, чтобы стронуть снегоход. Останови-
те снегоход и снова попытайтесь переклю-
чить передачу.

6) Руль

Руль предназначен для управления курсом

снегохода. Когда Вы поворачиваете руль

вправо или влево, в ту же сторону повора-

чиваются и лыжи, соответственно повора-
чивая Вашу машину.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

Рулевая колонка регулируется по высоте.

Обратитесь к дилеру Ski-Doo.

7) Специальный захват

Ремень предназначен для того, чтобы во-
дитель держался за него во время движе-
ния по склону холма.

ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим ремнём для букси-
ровки или подъёма снегохода. Его един-

ственное назначение — служить опорой

во время движения по склону. Одна рука
всегда должна оставаться на руле.

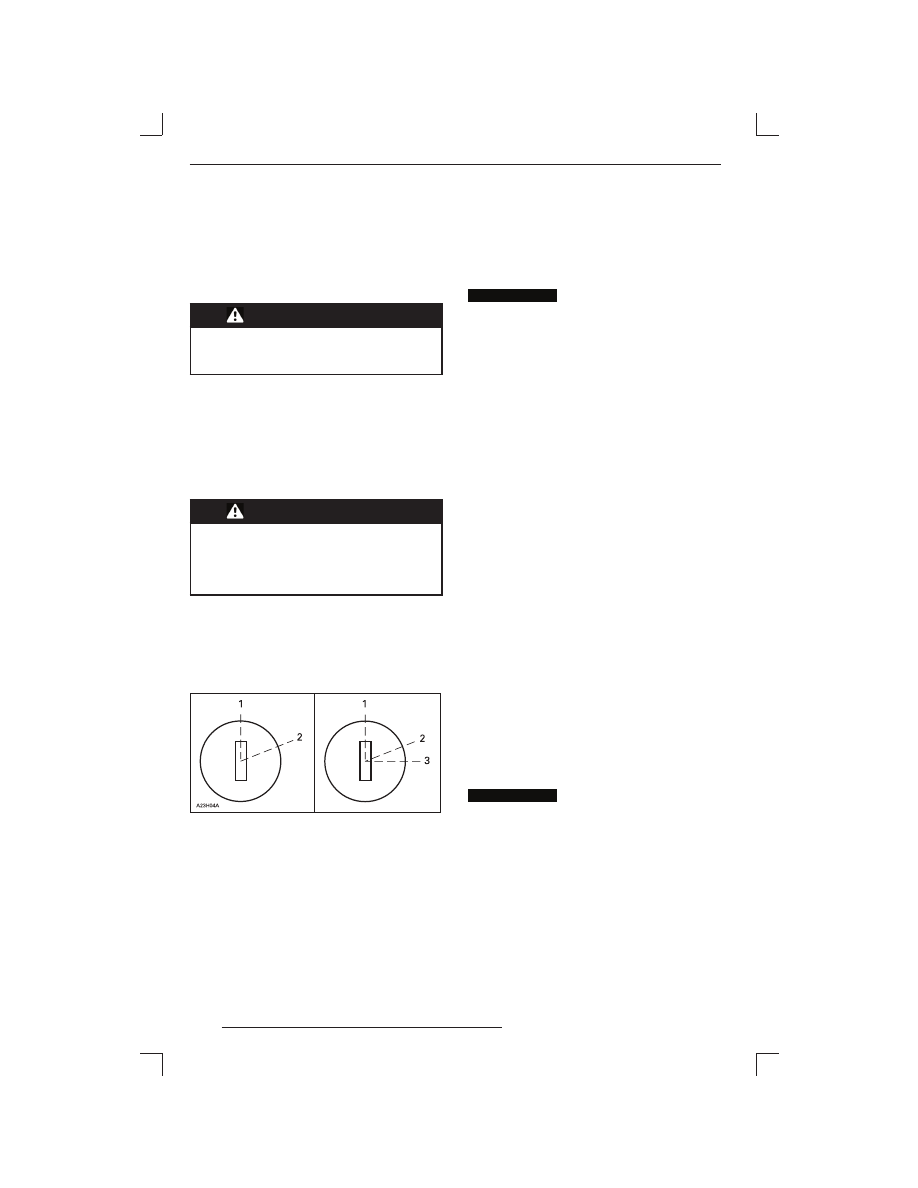

8) Замок зажигания/кнопка

пуска двигателя

Замок зажигания

МОДЕЛИ 550 F

ПУСК ДВИГАТЕЛЯ РУЧНЫМ/ЭЛЕКТРИЧЕСКИМ

СТАРТЕРОМ:

1. OFF (ВЫКЛ)

2. ON (ВКЛ)
3. ПУСК

Пуск двигателя ручным стартером

Для пуска двигателя необходимо повернуть
ключ зажигания в положение ON и дёрнуть

за рукоятку ручного стартера. Для выклю-

чения двигателя поверните ключ в положе-

ние OFF (см. рисунки).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Пуск двигателя электростартером

Для запуска двигателя необходимо повер-
нуть ключ зажигания в положение START и

удерживать его в этом положении, пока дви-
гатель не запустится (см. рисунок выше).

ВНИМАНИЕ

Не удерживайте ключ

зажигания в положении START бо-

лее 10 секунд. Между попытками

запуска двигателя следует выдер-

живать паузу, необходимую для

охлаждения стартера. Если про-

должать удерживать ключ в поло-

жении START после запуска двига-

теля, то возможна поломка деталей

стартера.

Сразу после запуска двигателя немедлен-
но отпустите ключ зажигания — ключ воз-
вращается в положение ON.

Если двигатель не удалось запустить с пер-
вой попытки, то перед следующим включе-
нием стартера необходимо повернуть ключ
зажигания в положение OFF. Через не-

сколько секунд повторите попытку запуска

двигателя. Для выключения двигателя по-
верните ключ зажигания в положение OFF.

ПРИМЕЧАНИЕ: При необходимости двига-

тель может быть запущен с помощью руч-

ного стартера.

Если стартер не работает, проверьте ис-
правность предохранителя системы запу-

ска двигателя. См. раздел «ПРЕДОХРАНИ-

ТЕЛИ».

Кнопка пуска

ВСЕ МОДЕЛИ, КРОМЕ 550 F

Нажмите кнопку START и удерживайте в
этом положении, пока двигатель не запу-

стится.

ВНИМАНИЕ

Не удерживайте кноп-

ку START в нажатом положении бо-

лее 10 секунд. Между попытками за-

пуска двигателя следует выдержи-

вать паузу, необходимую для охлаж-

дения стартера. Если продолжать

удерживать кнопку START нажатой

после запуска двигателя, то воз-

можна поломка деталей стартера.
