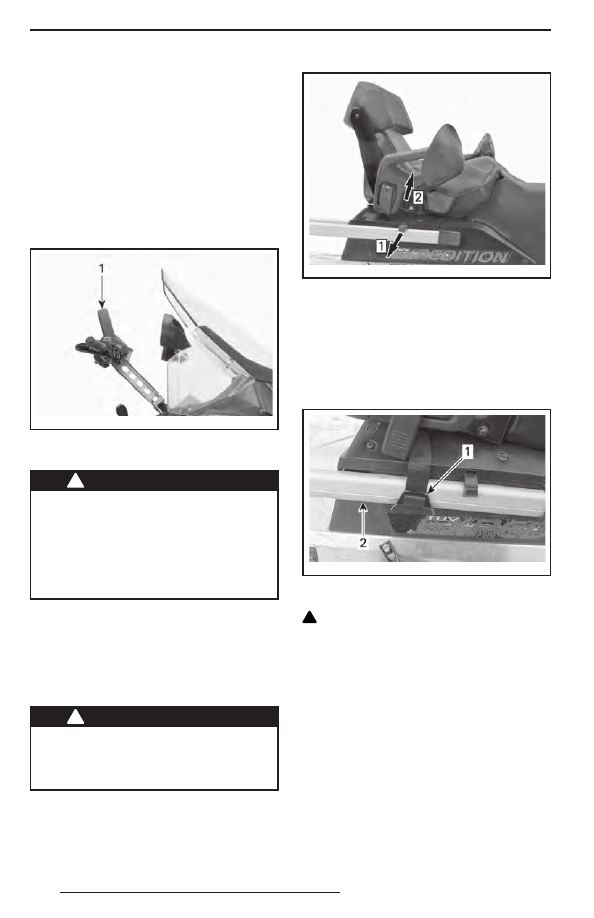

54

ПРИМЕЧАНИЕ: Соответствующая таблич-

ка также приведена в разделе «ПРЕДУП-

РЕЖДАЮЩИЕ ТАБЛИЧКИ».
3.  Вращайте рычажок, чтобы зафиксиро-

вать положение поручня.

4.  Опустите рычажок.

16) Захват на руле

Специальный захват на руле предназна-

чен для того, чтобы водитель держался

за него во время движения по склону.

mmo2 009 -004-023_a

ТИПОВОЙ ВАРИАНТ
1. Захват на руле

!



ПРЕДОСТЕРЕЖЕНИЕ

Не пользуйтесь этим захватом для

буксировки или подъёма снегохода.

Допускается его кратковременное

использование только в качестве ру-

коятки при выполнении специаль-

ных приёмов управления при очень

низких скоростях движения.

17) Багажное отделение

Багажное отделение расположено за во-

дительским сиденьем.
В этом отделении хранится лебёдка (Ex-

pedition SE).

!



ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть

надёжно закрыто. Не оставляйте

в багажном отделении острые или

хрупкие предметы.

Чтобы открыть крышку, необходимо по-

тянуть и удерживать резиновый фикса-

тор, затем поднять правую часть крышки

или пассажирского сиденья, если уста-

новлено.

mmo2 009 -004-024_a

Шаг 1: Потяните резиновый фиксатор
Шаг 2: Поднимите правую часть крышки

Для закрывания крышки просто нажмите

на неё вниз, пока она не защёлкнется.
Кроме этого, когда устанавливается пас-

сажирское сиденье, закрепляйте ремень

безопасности на бампере, как показано

ниже.

mmo2 010 -002-012_a

1. Ремень безопасности
2. Задний бампер

!

 ОСТОРОЖНО Закрывая крышку

с установленным пассажирским си-

деньем, закрепляйте ремень безопас-

ности.

18)  Задняя багажная

площадка

Задняя багажная площадка может ис-

пользоваться для размещения личных

предметов (багажа), канистры с топли-

вом или багажного кофра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

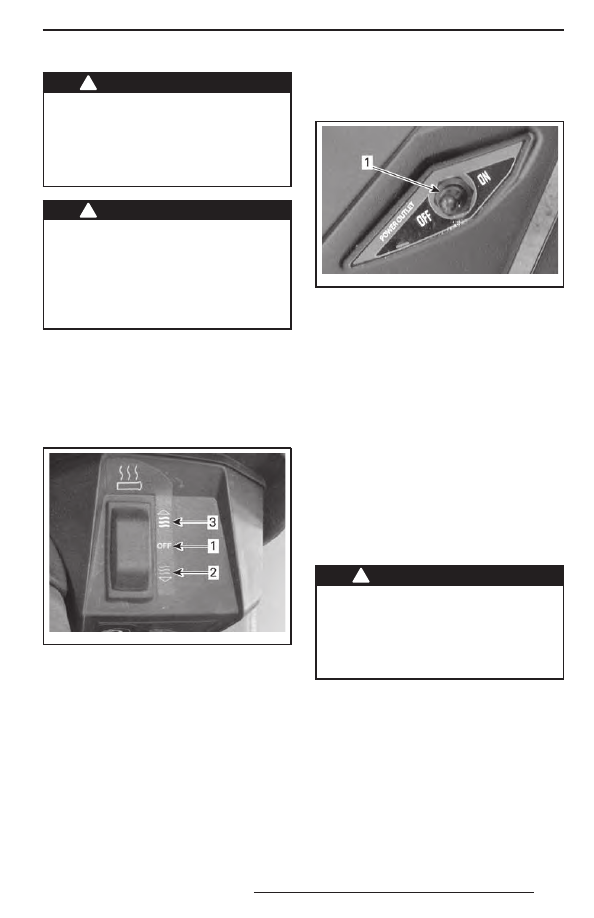

55

!



ПРЕДОСТЕРЕЖЕНИЕ

Предметы  на  заднем  багажнике

должны быть надёжно закрепле-

ны. Не перевозите хрупкие пред-

меты. Тяжёлый груз на заднем ба-

гажнике может ухудшить управляе-

мость снегохода.

!



ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте  подвеску  в  соот-

ветствии с нагрузкой. Грузоподъ-

ёмность задней багажной площад-

ки ограничена: МАКСИМУМ — 30 кг.

При перевозке груза передвигайтесь

осторожно. Неровности преодоле-

вайте на малой скорости.

19)  Выключатель обогрева

поручней пассажира

Выключатель находится на левом поруч-

не пассажира.
Отрегулируйте интенсивность обогрева,

как показано на рисунке.

mmo2 009 -005-010_a

1. Выключено («OFF»)
2. Тепло
3. Горячо

20)  Электрическая розетка

(12 В)

На всех моделях электрическая розетка

(12 В) устанавливается в передней части

снегохода, рядом с рулевой колонкой.
На модели Expedition

TM

 SE в задней час-

ти снегохода, в багажном отделении,

устанавливается дополнительная элек-

трическая розетка (12 В). Электрическое

напряжение на заднюю розетку подаёт-

ся через выключатель, расположенный

рядом с рулевой колонкой.

mmo2 010 -002-015_a

EXPEDITION SE
1. Выключатель задней электрической розетки

Электрическая розетка предназначена для

подключения электроприборов, напряже-

ние питания которых составляет 12 В.

21) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.
При присоединении какого-либо обору-

дования, всегда следуйте рекомендаци-

ям производителя.
ПРИМЕЧАНИЕ: Допустимый вес букси-

руемого груза указан в табличке на кор-

пусе снегохода. Не перегружайте сне-

гоход.

!



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

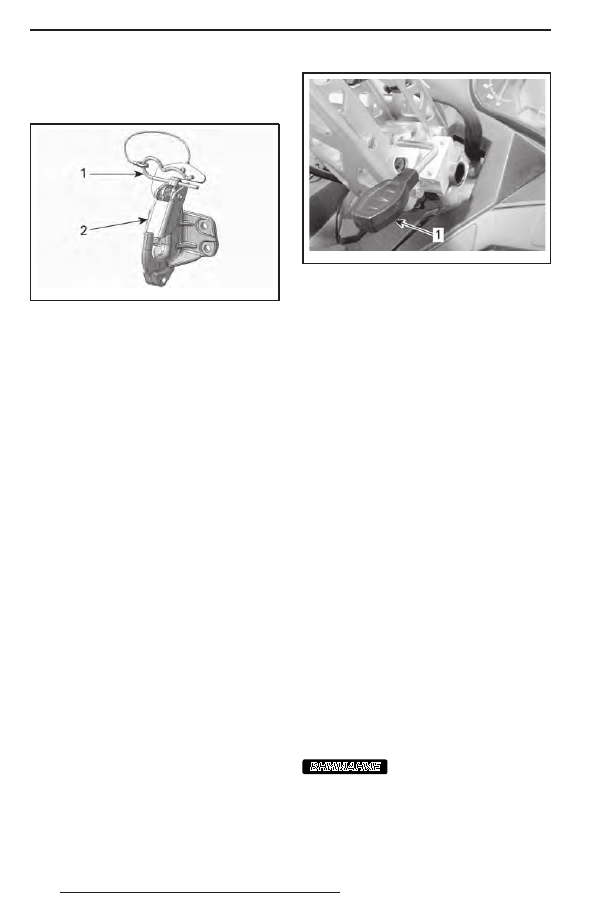

56

Сцепное устройство J-типа

(модели для Европейского рынка)
Присоединение к сцепному устройству

mmo2 011 -007-012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

1.  Извлеките проволочный фиксатор.
2.  Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3.  Нажмите на дышло, отклонив предо-

хранительную защёлку.

4.  Закрепите предохранительную защёл-

ку, установив проволочный фиксатор.

Отсоединение от сцепного устройства
1.  Извлеките проволочный фиксатор.
2.  Нажмите на предохранительную за-

щёлку вперёд, чтобы снять дышло

с крюка.

3.  Отсоедините буксируемое оборудо-

вание.

4.  Установите проволочный фиксатор

на место.

22)  Регулировка

положения руля

Expedition sE
на модели Expedition SE предусмотрена

возможность регулировки руля по высо-

те. Регулировка выполняется в следую-

щей последовательности:
1.  Потяните рычаг блокировки вверх.

mmo2 010 -002-004_a

1.  Рычаг блокировки механизма регулировки по-

ложения руля.

2.  Установите руль в нужное положение

и зафиксируйте его, нажав рычаг бло-

кировки.

ПРИМЕЧАНИЕ: На других моделях руль

может устанавливаться в необходимое

фиксированное положение, обращай-

тесь к авторизованному дилеру Ski-Doo.

23)  Лебёдка

Модель Expedition sE
С данной моделью снегохода поставля-

ется лебёдка, которая может временно

устанавливаться в передней или в зад-

ней части снегохода.

Хранение лебёдки
Лебёдка хранится в заднем багажном от-

делении.
Чтобы извлечь лебёдку необходимо от-

крыть крышку багажного отделения, см.

выше главу «БАГАЖНОЕ ОТДЕЛЕНИЕ».
Погрузка лебёдки осуществляется в сле-

дующей последовательности:
1.  Откройте крышку багажного отделения,

см. главу «БАГАЖНОЕ ОТДЕЛЕНИЕ».

2.  Установите пазы монтажного крон-

штейна лебёдки на фиксаторы, рас-

положенные на днище багажного от-

деления, с левой стороны.

ВНИМАНИЕ

Убедитесь,  что  трос

и электрические провода не зажаты

между лебёдкой и днищем багажно-

го отделения.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

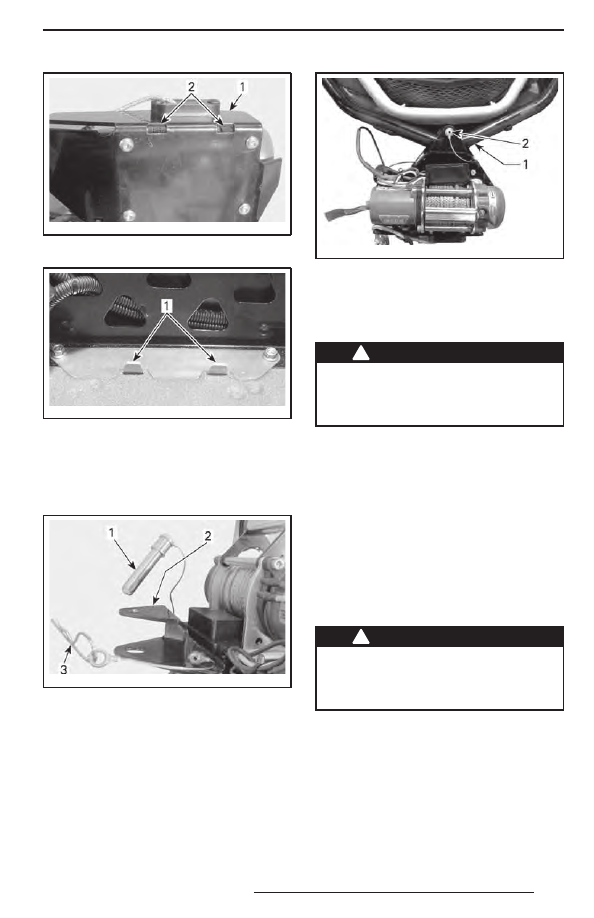

57

mmo2 010 -002-008_a

1. Монтажный кронштейн
2. Пазы

mmo2 010 -002-009_a

ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Фиксаторы

3.  Плотно закройте крышку багажного

отделения.

Установка лебёдки на снегоход

mmo2 010 -002-005_a

1. Палец
2. Крепёжный кронштейн
3. Проволочный фиксатор

Установка  лебёдки  на  переднюю

часть снегохода
1.  Расположите передний бампер между

верхней и нижней проушинами мон-

тажного кронштейна лебёдки.

2.  Вставьте палец в отверстия монтаж-

ного кронштейна, чтобы он проходил

позади бампера.

mmo2 010 -002-006_a

УСТАНОВКА НА ПЕРЕДНЮЮ ЧАСТЬ СНЕГОХОДА
1. Передний бампер
2. Палец

3.  Зафиксируйте палец с помощью про-

волочного фиксатора.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация лебёд-

ки, если палец её крепления не за-

фиксирован с помощью проволоч-

ного фиксатора.

Установка  лебёдки  на  заднюю  часть

снегохода
Кроме моделей, предназначенных для

Европейского рынка
1.  Установите монтажный кронштейн

лебёдки на сцепное устройство сне-

гохода.

2.  Вставьте палец в отверстия монтажно-

го кронштейна и сцепного устройства.

3.  Зафиксируйте палец с помощью про-

волочного фиксатора.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается эксплуатация лебёд-

ки, если палец её крепления не за-

фиксирован с помощью проволоч-

ного фиксатора.

Модели, предназначенные для Евро-

пейского рынка
Наденьте нижнюю проушину монтаж-

ного кронштейна лебёдки на крюк, см.

главу «СЦЕПНОЕ УСТРОЙСТВО». Опе-

рация сцепки подробно описана в гла-

ве «СЦЕПНОЕ УСТРОЙСТВО» текуще-

го раздела.
