50

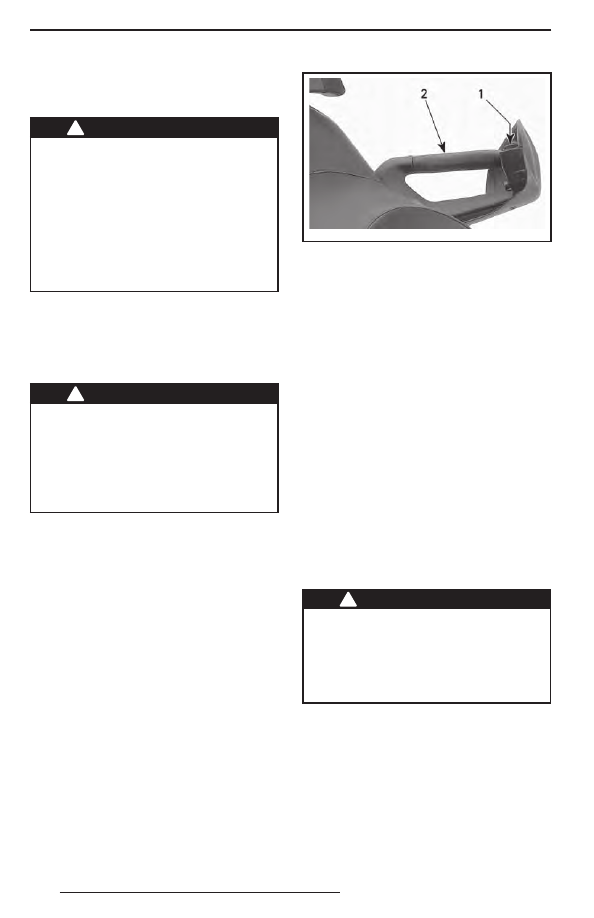

18) Задний багажник

Grand Touring и Expedition

!



ПРЕДОСТЕРЕЖЕНИЕ

Предметы  на  заднем  багажнике

должны быть надёжно закреплены.

Не перевозите хрупкие предметы.

Груз на багажнике может ухудшить

управляемость снегохода. Отрегули-

руйте подвеску в соответствии с на-

грузкой. Грузоподъёмность задней

багажной площадки ограничена:

МАКСИМУМ — 25 кг. При перевозке

груза снижайте скорость движения.

19) Сиденье пассажира

Grand Touring
Фиксированное пассажирское сиденье

со спинкой.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пас-

сажир (-ы) должен сидеть на сво-

ём месте, опираясь ногами на под-

ножки и держась руками за поруч-

ни. Соблюдайте это простое прави-

ло и риск падения пассажира будет

сведён к минимуму.

20) Задние поручни

Grand Touring
Задние поручни служат для того, чтобы

пассажир мог за них держаться.

21)  Выключатель обогрева

поручней пассажира

Grand Touring
Выключатель  может  занимать  одно

из  трёх  фиксированных  положений.

Установите его в такое положение, при

котором будет обеспечиваться комфорт-

ная температура для Ваших рук.

mmo2 008 -003-022_a

ЛЕВАЯ ЗАДНЯЯ РУКОЯТКА
1. Выключатель
2. ЛЕВАЯ ЗАДНЯЯ РУКОЯТКА

22)  Гнездо обогрева

забрала шлема

Grand Touring
К этому гнезду можно подключить элект-

рообогрев забрала шлема. Напряжение

подаётся только при работающем двига-

теле. В комплект снегохода входит удли-

нительный витой провод.

23)  Сцепное устройство

Только модели для Европы
Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.
ПРИМЕЧАНИЕ: Допустимый вес букси-

руемого груза указан в табличке на кор-

пусе снегохода. Не перегружайте сне-

гоход.

!



ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

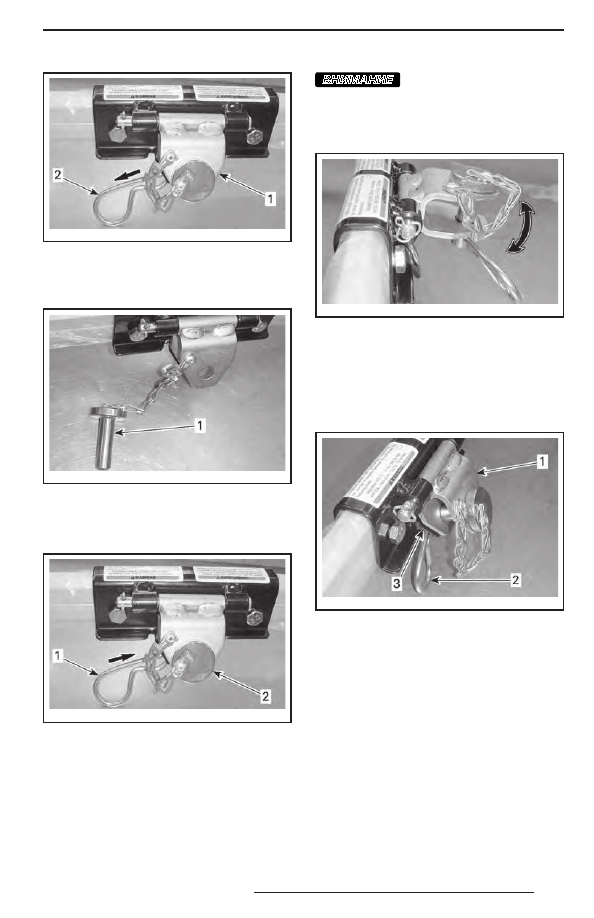

Порядок пользования сцепным

устройством
Сняв проволочный фиксатор, отсоедини-

те сцепное устройство от опоры.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

51

mmo2 010 -009-003_a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устройства

и присоедините буксирную тягу.

mmo2 010 -009-004_a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволоч-

ного фиксатора.

mmo2 010 -009-003_b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отсоединяйте сцеп-

ное устройство от опоры. Убедитесь,

что при буксировке сцепное устрой-

ство перемещается свободно.

mmo2 010 -009-005_a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Чтобы избежать появления шума во вре-

мя движения, когда сцепное устрой-

ство не используется, закрепляйте его

на основании с помощью проволочного

фиксатора.

mmo2 010 -009-006_a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

52

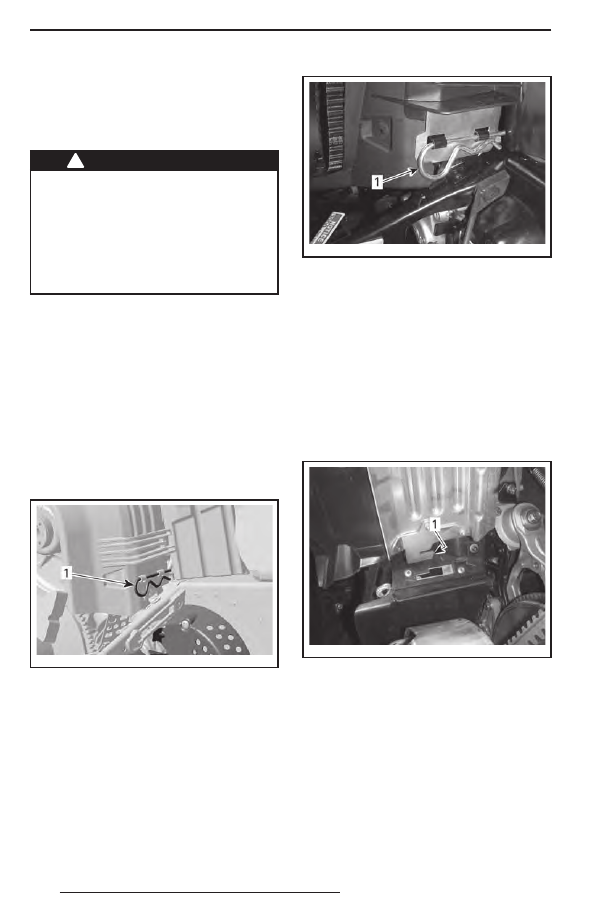

24)  Защитный кожух

ремня вариатора

Снятие защитного кожуха ремня

вариатора

!



ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько большего размера, чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.
Откройте левую боковую панель мотор-

ного отсека.
Извлеките проволочный фиксатор.

mmo2 008 -003-063_a

MX Z/GT
1. Проволочный фиксатор

mmo2 013 -003-003_a

SUMMIT
1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

них выступов.
Установка защитного кожуха

ремня вариатора
При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Вставьте выступ в паз и установите его

на место.

mmo2 013 -004-024_a

ТИПОВОЙ ВАРИАНТ
1. Выступ

Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, потре-

буется слегка приподнять консоль.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

53

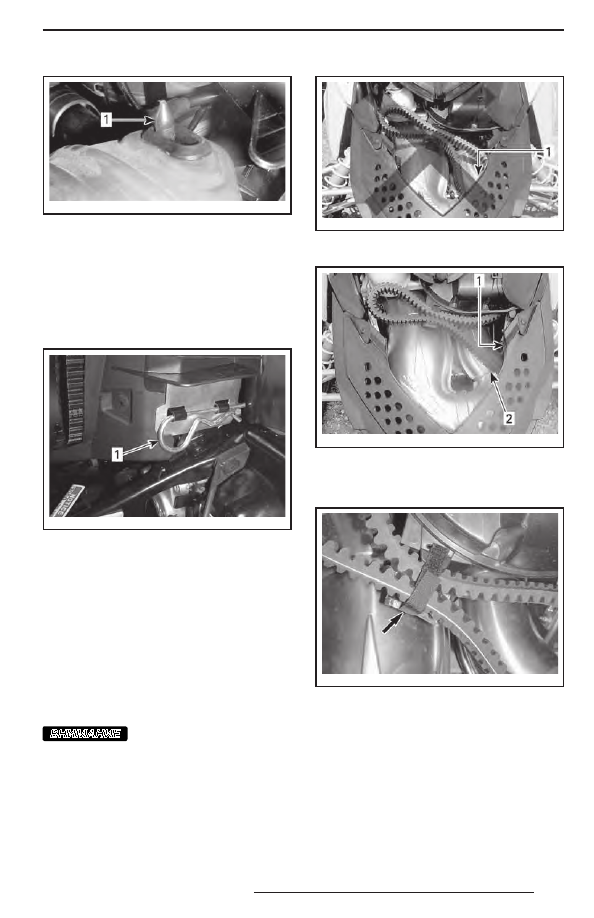

mmo2 009 -003-011_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.
ПРИМЕЧАНИЕ: Убедитесь, что задняя

часть кожуха занимает правильное по-

ложение на держателе.

mmo2 013 -003-003_a

1. Проволочный фиксатор

25)  Держатель запасного

ремня вариатора

Запасной ремень вариатора следует хра-

нить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень ва-

риатора не входит в комплект поставки

снегохода.
Уложите запасной ремень и закрепите

его с помощью застёжки типа «липуч-

ка», как показано на рисунке.

ВНИМАНИЕ

Во избежание повреж-

дения ремня вариатора, закреплённо-

го в держателе, убедитесь в отсутст-

вии его контакта с выпускной трубой.

mmo2 008 -003-056_a

НЕВЕРНАЯ УСТАНОВКА
1. Ремень вариатора касается выпускной трубы

mmo2 008 -003-018_a

ВЕРНАЯ УСТАНОВКА
1. Ремень вариатора над бампером
2.  Убедитесь в отсутствии контакта с выпускной

трубой

mmo2 009 --003-008_ a

ЗАКРЕПИТЕ ЗАСТЁЖКОЙ ТИПА «ЛИПУЧКА»

Mодели Summit
Запасной ремень вариатора может хра-

ниться в держателе, расположенном

на защитном кожухе ремня вариатора.
ПРИМЕЧАНИЕ: Запасной ремень ва-

риатора не входит в комплект поставки

снегохода.
Расположите запасной ремень вариато-

ра в посадочном месте защитного кожу-

ха ремня вариатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
