ENGINE

2.40

Assembly, Cont.

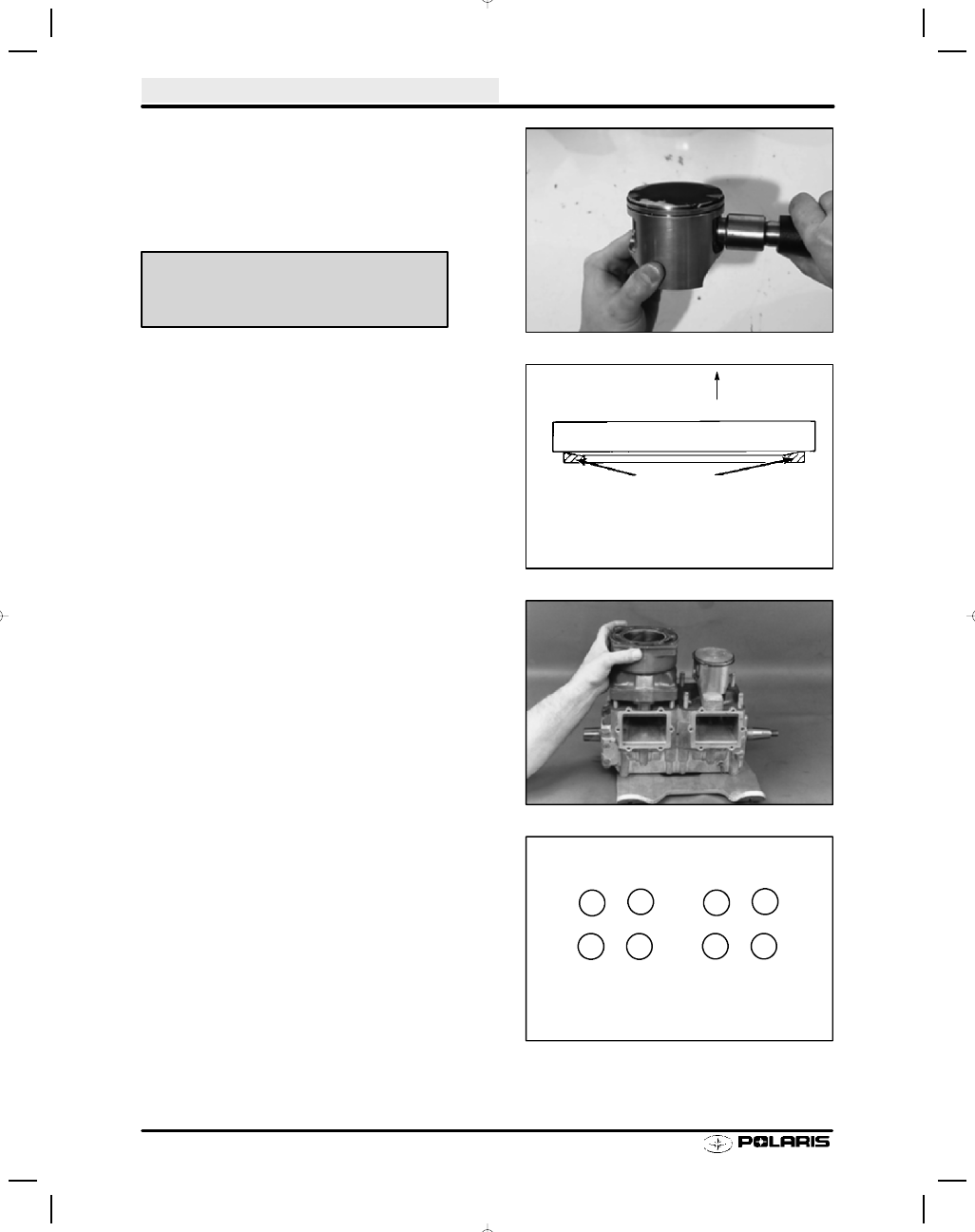

10. Lubricate and install new connecting rod small

end bearing in rod.

11. Install remaining C-clip with gap up or down. Be

sure both clips are fully seated in the groove.

12. Install pistons and rings. Make sure C-clips are

firmly seated in grooves. NOTE: Keystone ring
bevel must be up. Marking near ring end gap faces
upward.

13. Lubricate pistons, rings, upper rod bearing, and

cylinders with two stroke oil and install cylinders.
Align ring end gaps with locating pins and compress
rings. Install cylinder carefully with a gentle front to
rear rocking motion. Loosely install the cylinder
nuts.

14. Install new cylinder head O-ring and install cylinder

head.

Make sure O-ring is properly seated in

groove.

15. Torque cylinder base bolts in proper sequence.

Refer to specifications in the beginning of this
chapter.

C--Clip Installation Tool

PN 2872622 -- 22mm for Large Block

(700--800 Domestic Engines)

Straight Edge

Piston Ring Cutaway

Up

Keystone Piston Ring

3

2

4

1

5

6

7

8

ENGINE

2.41

Assembly, Cont.

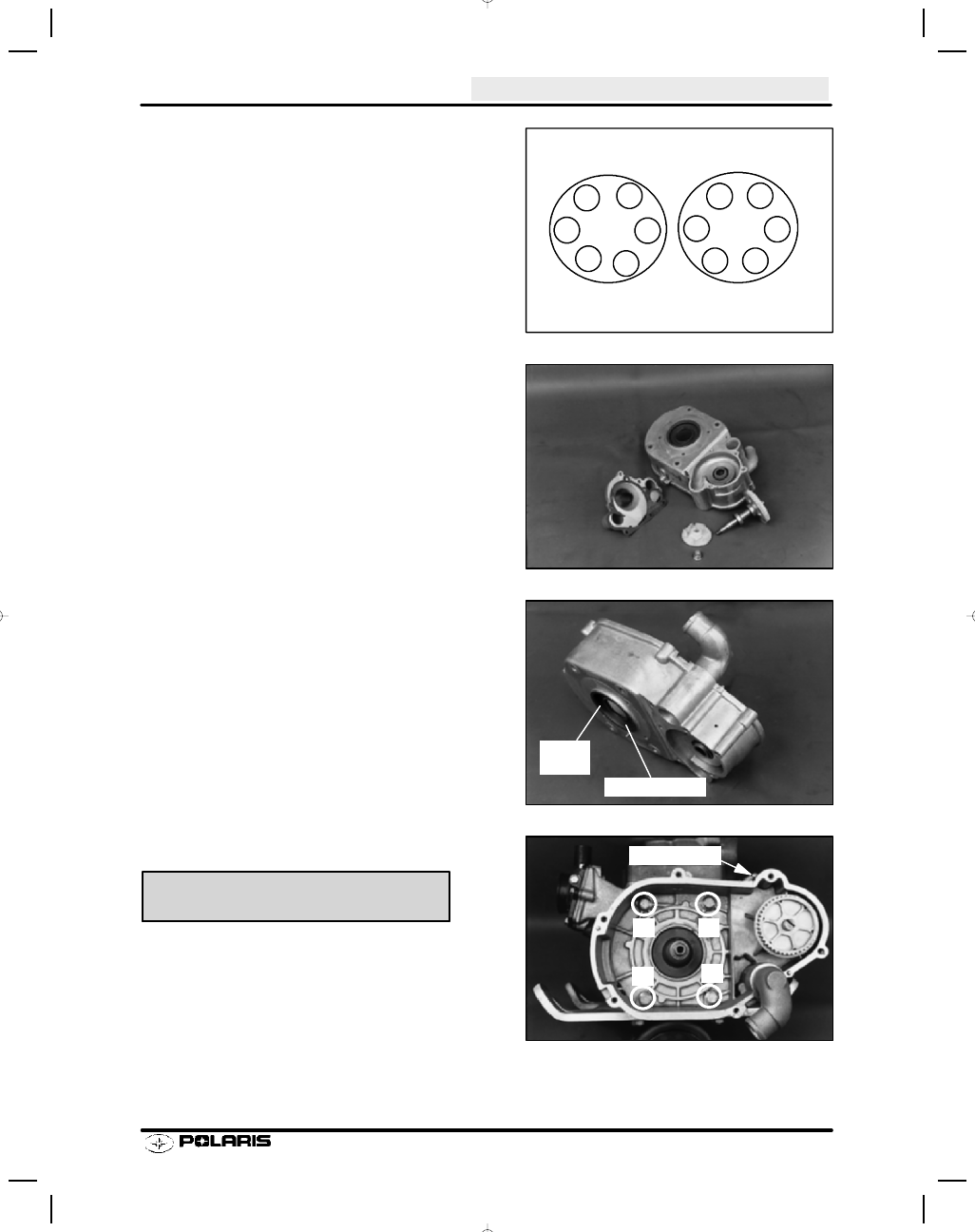

16. Torque head bolts in proper sequence. Refer to

specifications in the beginning of this chapter.

17. Reassemble water pump carefully installing seal.

18. Install crankcase seal to ignition/water pump

housing from inside toward outside until bottomed
on housing. Spring and seal lip must face inward
toward crankshaft.

19. Apply 3 Bond

¥ sealant to pump housing crankcase

mating surface and carefully install onto crankcase.
Tighten water pump to engine hose clamp and
torque bolts to specification.

1

2

3

4

5

6

7

8

9

10

11

12

Install
Seal

Apply 3-Bond

Hose Clamp

1

2

3

4

Ignition/Water Pump Housing Torque

22 Ft. lbs (30.4 Nm)

ENGINE

2.42

Assembly, Cont.

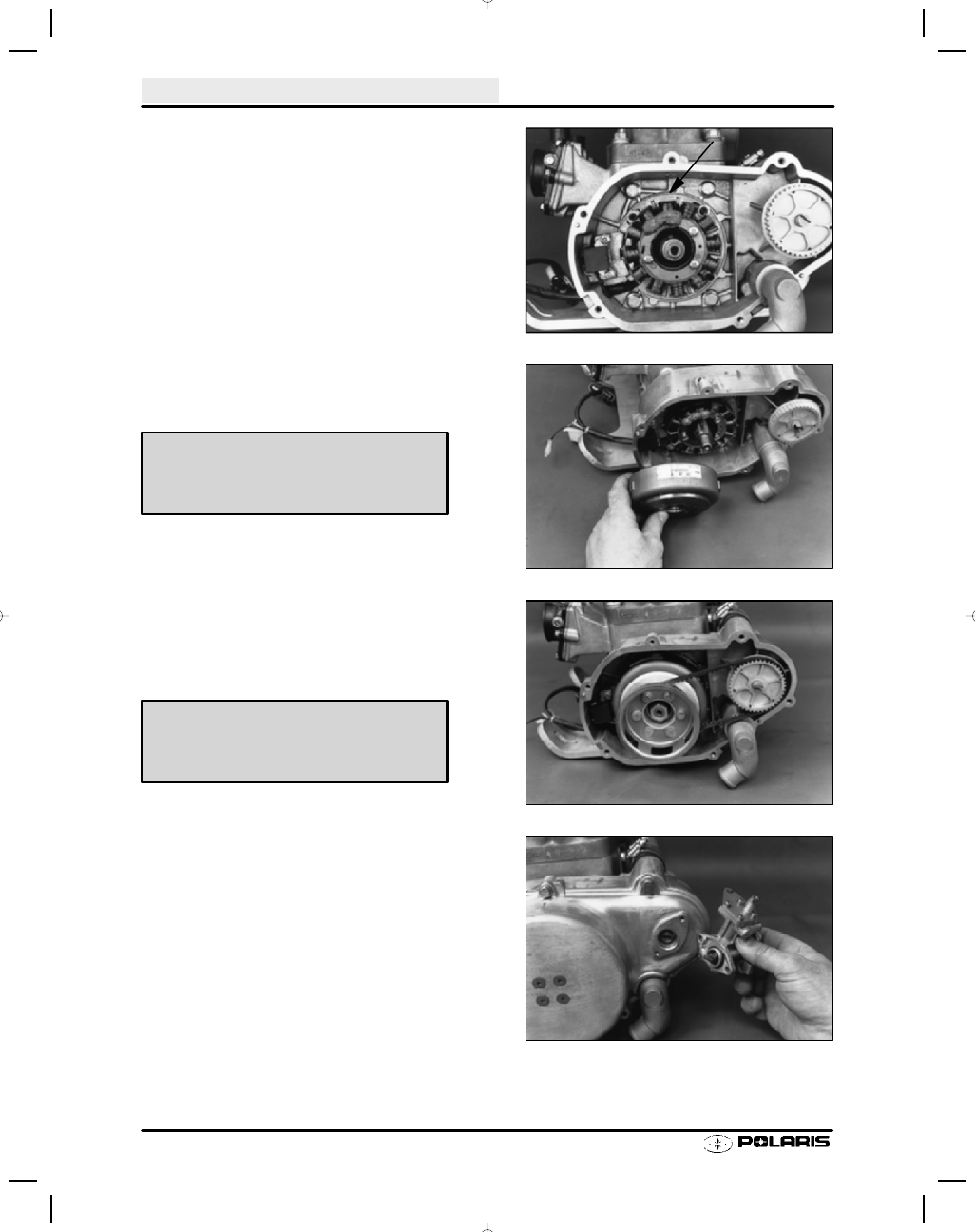

20. Align timing marks and install stator.

21. Install flywheel and torque flywheel nut to 90 ft.lbs

(124Nm).

22. Install water pump belt and recoil hub.

NOTE: See domestic twin water pump belt installation
in chapter 2, Maintenance, for correct belt installation

23. Install recoil cover and oil pump. Make sure oil

pump drive slot mates properly with water pump
shaft.

24. Install reed valve, reed stuffer, and reed cover.

Flywheel Nut Torque -

90ft. lbs. (124 Nm)

Recoil Hub Bolt Torque -

96-108 in. lbs. (11 - 12.5 Nm)

ENGINE

2.43

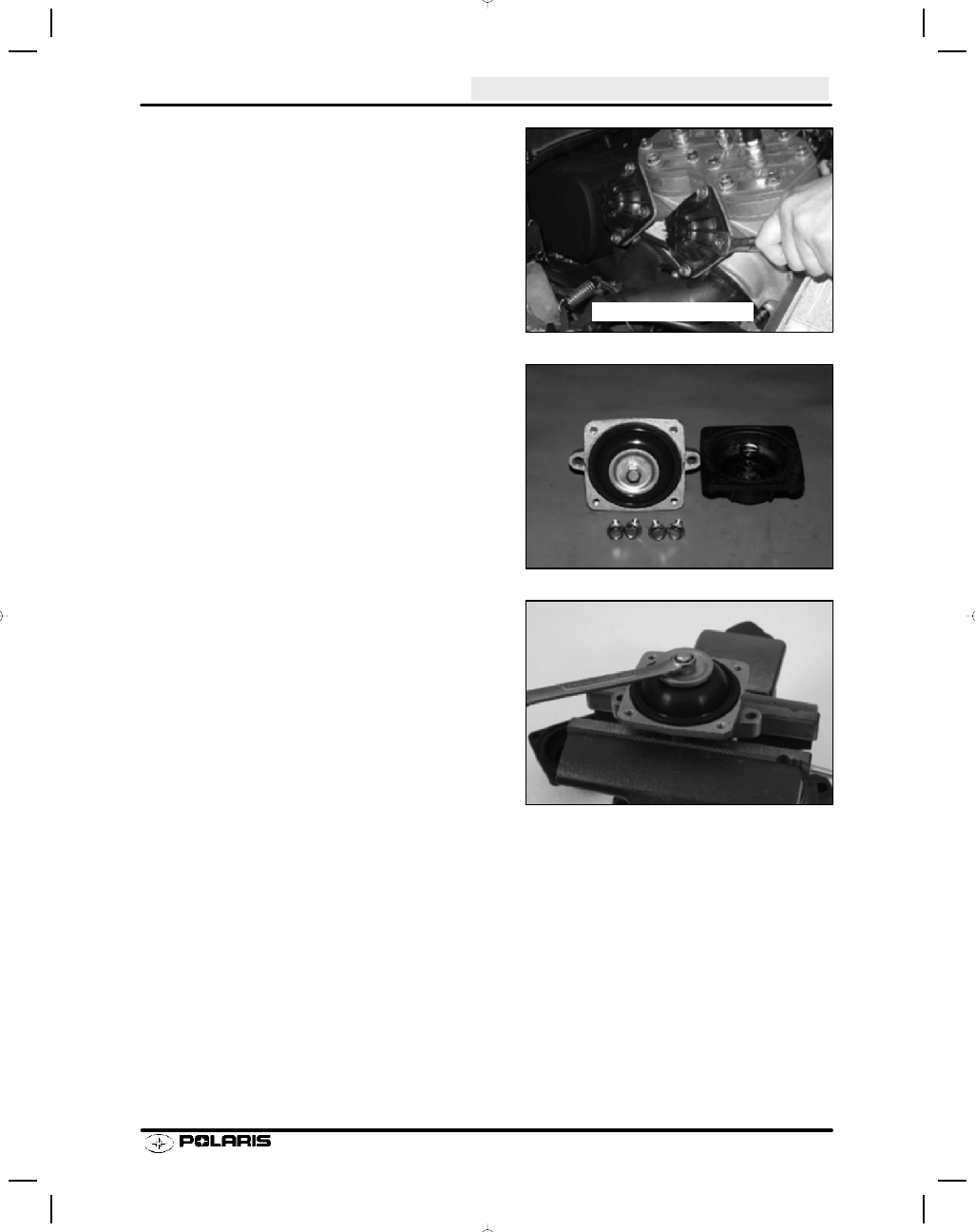

V.E.S. Removal

1.

Remove the mounting bolts.

On Domestic Engines remove all four (4) mounting bolts
and be ready to catch the spring and cover as you remove
the mounting bolts.

CAUTION:Valve is spring loaded. Hold cover in position
until all bolts are removed.

2.

Remove exhaust valve assembly from the cylinder(s).

3.

800 Fuji engines, remove four cover bolts, cover, and
return spring.

CAUTION:Valve is spring loaded. Hold cover in position
until bolts are removed.

4.

If the spring stays in the cover, hold the cover with
spring facing toward you. Rotate spring in a
counterclockwise direction while pulling outward on the
spring. Do not distort the spring upon removal.

5.

Insert V.E.S. in a soft jawed vice. Carefully remove
exhaust valve cap.

NOTE: Top nut is secured to valve with adhesive. Remov-
ing top nut may damage threads on valve. If nut will not
loosen, apply a small amount of heat to cap. DO NOT
OVERHEAT or damage to the bellows will result.

Domestic Twin Engines
