Снегоход Lynx Adventure 600 ACE. Руководство - часть 6

26

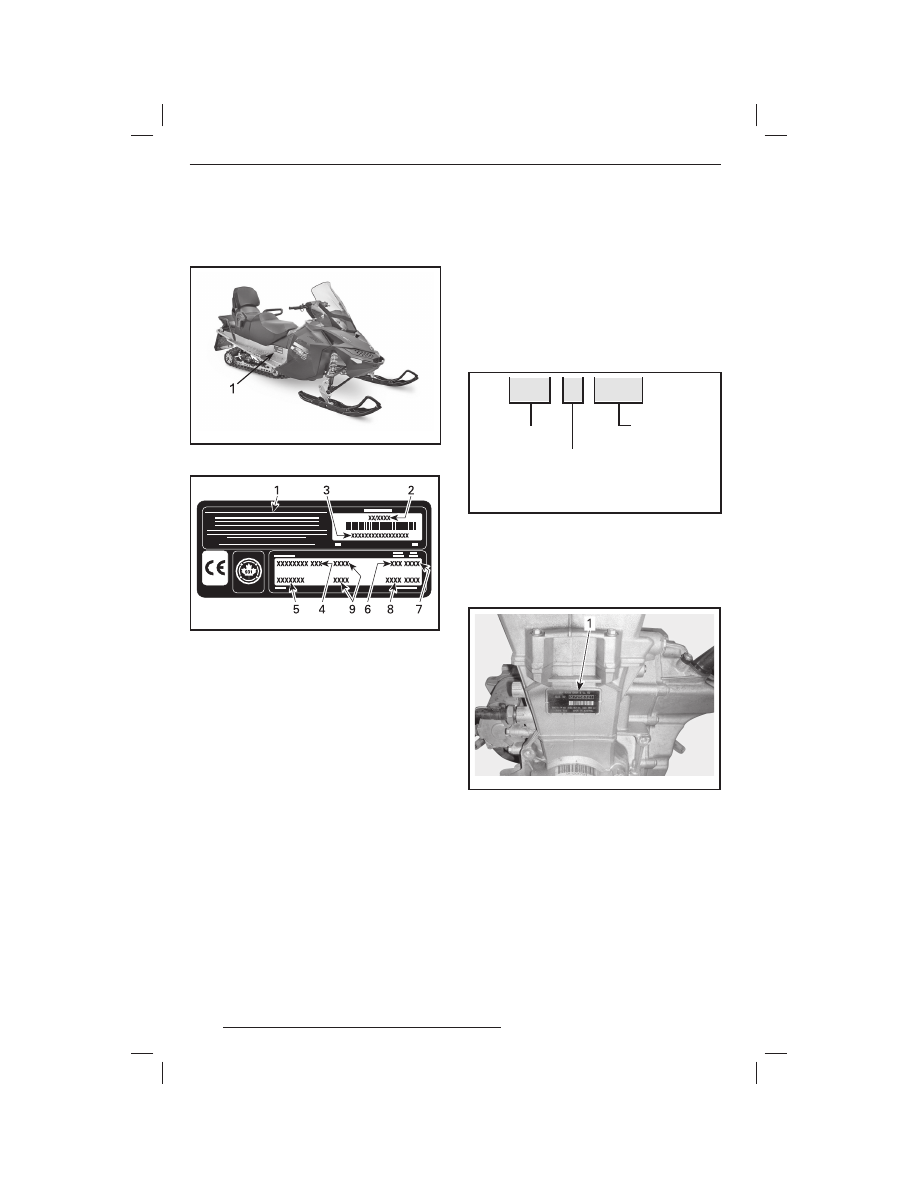

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА

Табличка с данными снего-

хода

Табличка с данными снегохода находится
на правой стороне туннеля.

mmo2 008 -003 -008_a

ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода

mmo2 007 -002 -005_a

ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1.  Изготовитель
2. Дата изготовления
3. Идентификационный номер транспортного

средства (VIN)

4. Модель
5. Комплектация
6. Тип двигателя
7.  Модельный год
8. Цветовые коды
9. Масса транспортного средства/мощность

двигателя (модели для Европейского рынка)

Идентификационные номера

Основные сборочные единицы снегохода
(двигатель и рама) имеют индивидуальные
идентификационные номера. Эти номера
могут потребоваться, например, при обра-
щении с рекламацией для гарантийного ре-
монта или при поиске украденного снегохо-
да. Идентификационные номера необходи-
мы дилеру LYNX для правильного оформле-
ния гарантийной заявки. Гарантийные обя-
зательства компании BRP аннулируются,
если заводской номер двигателя или иден-
тификационный номер снегохода (VIN) уда-
лён или изменён каким бы то ни было спо-
собом. Настоятельно рекомендуем запи-

сать все идентификационные номера Ва-
шего снегохода и сообщить их регистриру-
ющей организации.

Идентификационного номера снего-

хода (VIN)

Идентификационный номер снегохода (VIN)
указан в табличке (см. выше) и выбит на тун-
неле рядом с табличкой.
Номер модели и модельный год являются
частью идентификационного номера транс-
портного средства (VIN). См. рисунок.

2BP S L SA B 9 A 1 0 00001

Номер модели

Заводской номер

Модельный год А = 2010,

                           В = 2011,

                           С = 2012

                           и т. д.

Расположение идентификационно-

го номера двигателя

Расположение номера соответствующего
двигателя приведено на расположенном
ниже рисунке.

mmo2 011 -003 -003_a

ДВИГАТЕЛЬ 600 ACE
1. Расположение номера двигателя

27

ПРИМЕЧАНИЕ: На некоторых моделях могут отсутствовать те или иные органы управления,
приборы или оборудование, поэтому на иллюстрациях соответствующие позиции не указы-
ваются.

mmo2 008 -003 -058_c

ТИПОВОЙ ВАРИАНТ

mmo2 011 -002 -003_c

ТИПОВОЙ ВАРИАНТ

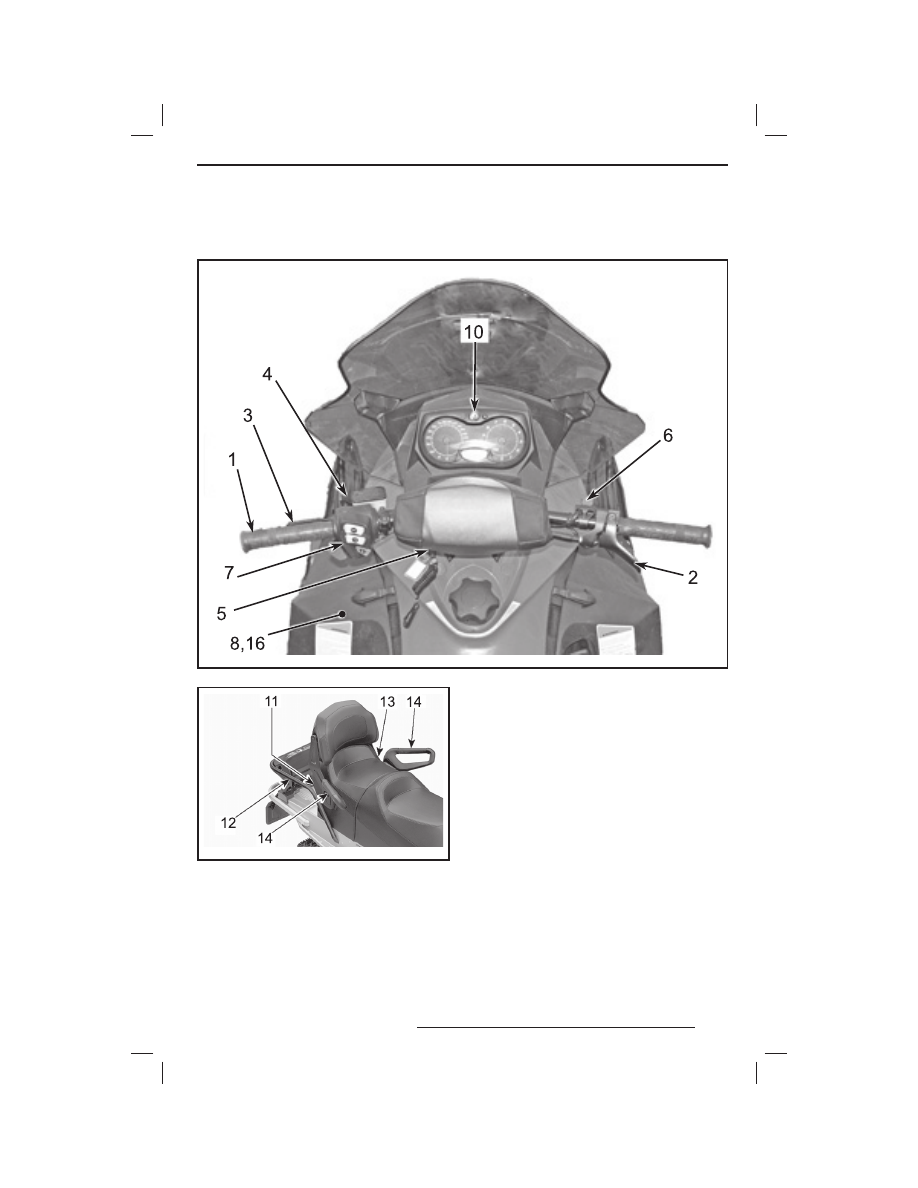

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

28

mmo2 011 -009 -002_aL

ТИПОВОЙ ВАРИАНТ

mmo2 011 -009 -003_b

1.  Руль
2.  Рычаг дроссельной заслонки
3.  Рычаг тормоза
4.  Рычаг стояночного тормоза
5.  Выключатель со шнуром безопасности
6.  Выключатель двигателя
7.  Многофункциональный переключатель
8.  Комплект возимых инструментов
9.  Рукоятка/бампер
10.  Информационный центр
11.  Багажное отделение
12.  Задняя багажная площадка
13.  Пассажирское сиденье
14.  Поручни пассажирского сиденья

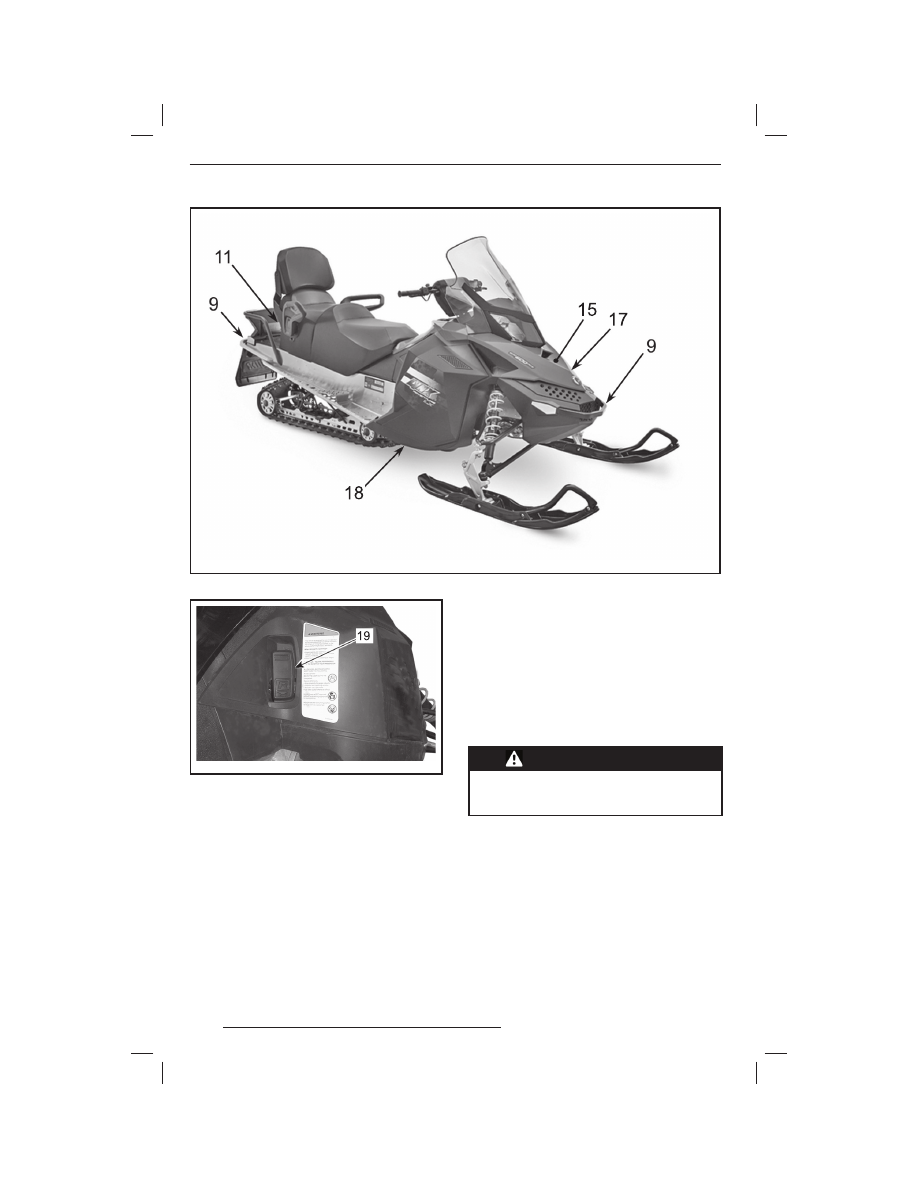

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

15.  Держатель запасного ремня вариатора
16. Защитный кожух ремня вариатора
17.  Капот
18. Боковые панели
19.  Рычаг включения передачи заднего хода

1) Руль

Руль служит для изменения направления
движения снегохода. При повороте руля вле-
во или вправо лыжи поворачиваются соот-
ветственно влево или вправо, изменяя на-
правление движения снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к по-

тере контроля над снегоходом.

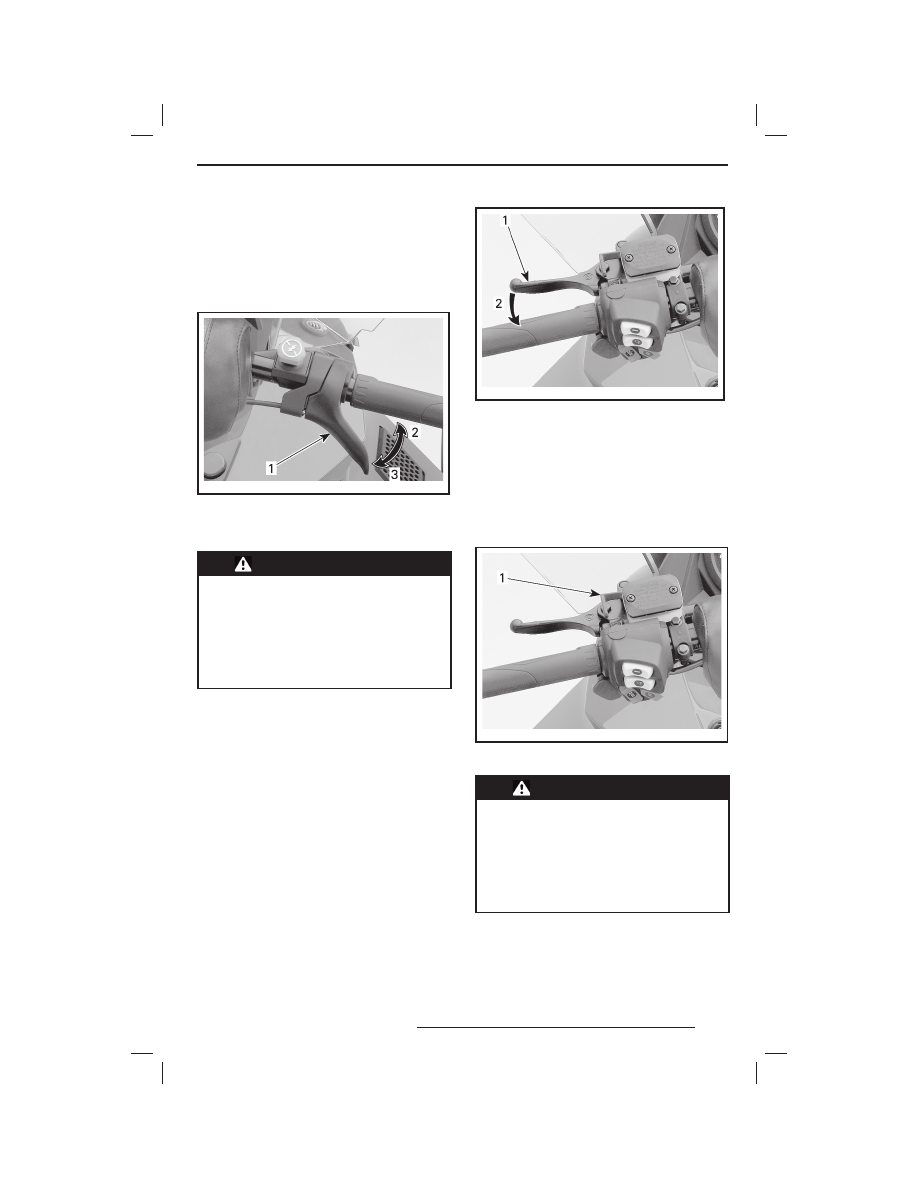

2) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки располагает-
ся на правой стороне руля.

29

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Рычаг приводится в действие большим паль-
цем. Нажатие на рычаг дроссельной заслон-
ки приводит к увеличению частоты враще-
ния коленчатого вала двигателя. При пол-
ном отпускании рычага дроссельной заслон-
ки двигатель автоматически переходит в ре-
жим холостого хода.

mmo2 008 -008 -011_b

ТИПОВОЙ ВАРИАНТ
1.  Рычаг дроссельной заслонки
2. Ускорение
3. Замедление



ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-

те работу рычага дроссельной за-

слонки. Рычаг, отпущенный после

нажатия, должен самостоятельно

возвращаться в исходное положе-

ние. Эксплуатация снегохода с не-

исправным механизмом привода

дросселя категорически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой сто-
роне руля.
Нажатие на рычаг приводит в действие тор-
мозной механизм. При отпускании рычаг ав-
томатически возвращается в исходное поло-
жение. Эффективность торможения зависит
от приложенного к рычагу усилия, а также
от характера местности и снежного покрова.

mmo2 008 -008 -012_b

ТИПОВОЙ ВАРИАНТ
1.  Рычаг тормоза
2. Приведение в действие тормозного меха-

низма

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза располагается
на левой стороне руля.
Стояночный тормоз должен обязательно
включаться во время стоянки снегохода.

mmo2 008 -008 -012_c

ТИПОВОЙ ВАРИАНТ
1.  Блокировочный рычажок



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз пол-

ностью отключён. При движении

снегохода и длительном нажатии

на рычаг тормоза возможно по-

вреждение тормозной системы,

потеря  тормозного  эффекта  и/

или возгорание снегохода.
