Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 11





C13

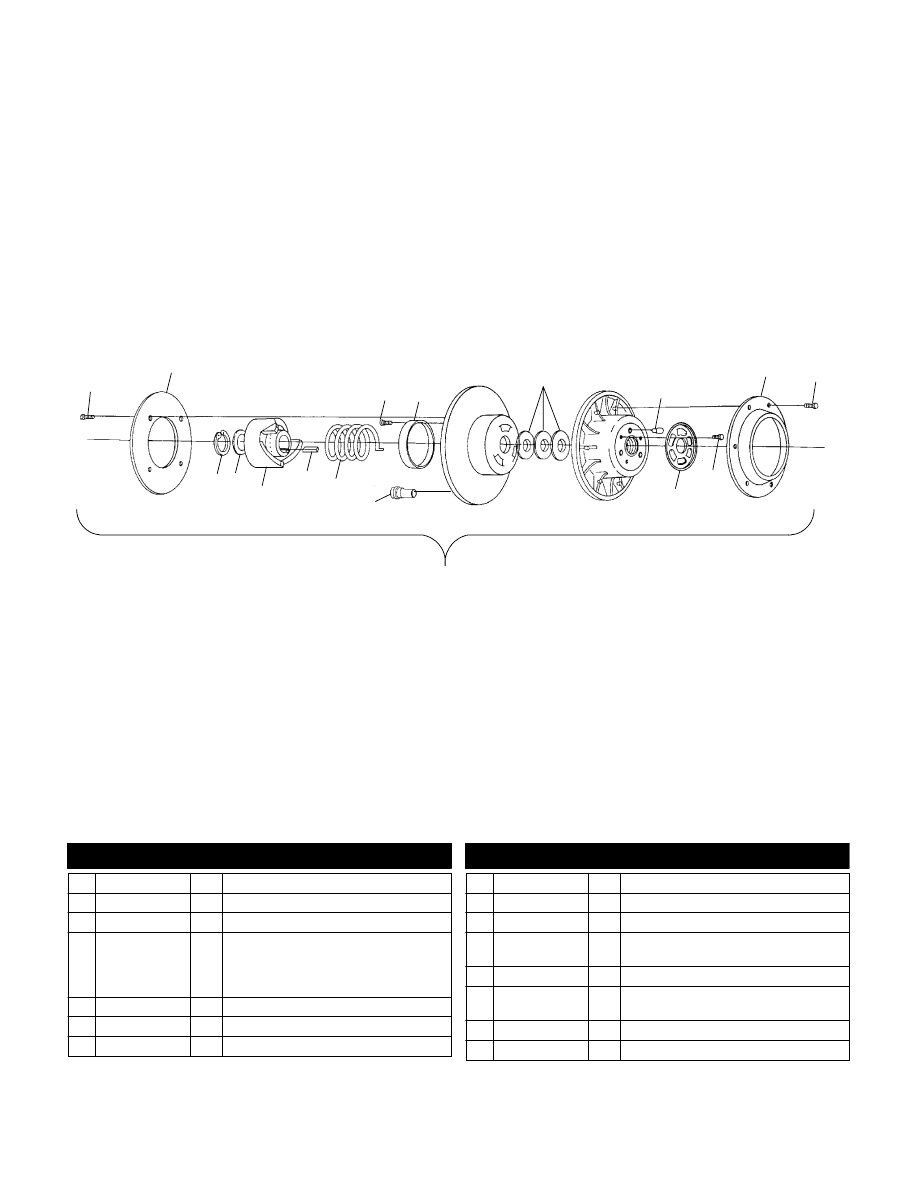

DRIVEN CLUTCH

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

2

15 14

13

12 11

3

1

5

8

7

6

1

10

9

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512048

8 Screw

2 5243158

1 Plate, Driven, Vented

3 3569803

1 Bushing, Driven, Large DU

4 7556804

7555898

7556076

7555865

AR

AR

AR

AR

Washer (.03)

Washer (.02)

Washer (.025)

Washer (.075)

5 5020653

3 Pin, Driven

6 5243157

1 Cap, Driven, Vented

7 7515133

3 Bolt

8 5222878

1 Cam, Driven

9 1321927

1 Asm., Driven Clutch, Basic, 204

10 5430466

3 Button, Ramp

11 7041646

7041296

1

1

Spring, Clutch, Silver/Blue (700)

Spring, Clutch, Blue (800)

12 7721103

1 Key

13 5131298

5131297

1

1

Ramp, Driven, R12 (700)

Ramp, Driven, R11 (800)

14 7556804

5 Washer

15 7714804

1 Ring, Retaining

3/02

C14

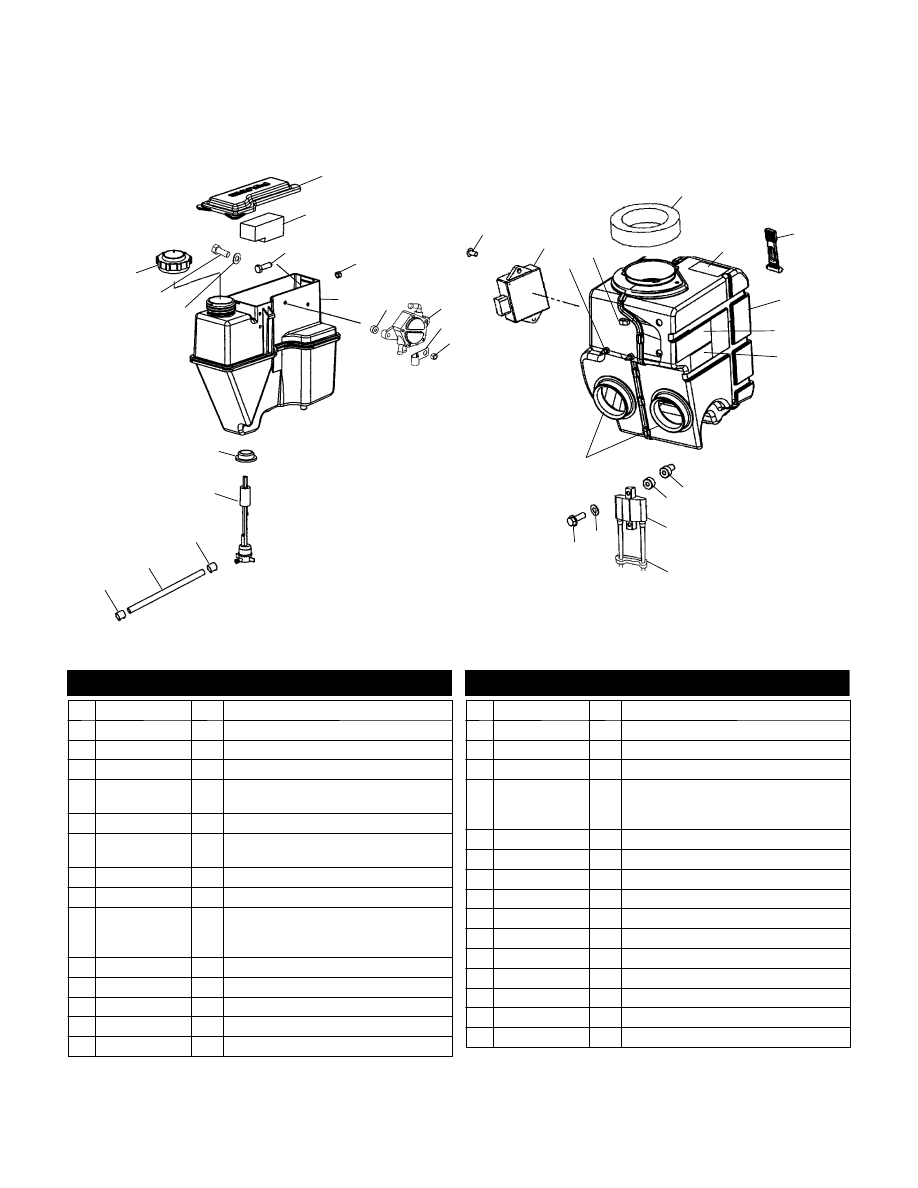

OIL TANK / AIRBOX

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

13

17

16

15

24

11

14

18

31

27

3

5

10

7

28

25

26

25

E

2002 Polaris Sales Inc.

1

2

22

23

19

4

20

9

21

4

6

8

29

30

12

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434089

1 Cover, Tool Box

2 5812209

1 Foam, Tool Box

3 7512297

1 Screw

4 7542122

3 Nut, Nylok

5 1253453

1261199

1

1

Asm., Oil Tank (Incl. 1,27)

Tank, Oil

6 7555932

4 Washer, Nylon

7 --------------

1 Asm., Fuel Pump

(See Engine Mounting Pg. D5, Ref. 28)

8 7081069

1 J-Clip

9 7512095

2 Screw

10 --------------

1 Kit, CDI (See Magneto, 700 Pg. D12,

Ref. 19, and Magneto, 800 Pg. E6,

Ref. 19)

11 7052127

2 Fitting

12 7670102

1 Clip, Silencer

13 5811983

1 Foam, Air Box, Chimney

14 7075351

1 Decal, Caution, Air Box

15 5433150

1 Strap, Air Box, Top

16 1253479

1 Asm., Air Silencer (Incl. 24 & Decals)

17 7073820

1 Decal, Adjustable Driven Clutch

18 7073426

1 Decal, Greasing

19 7547103

2 Nut, Well

20 --------------

1 Coil, Ignition (See Magneto, 700 Pg.

D12, Ref. 17, and Magneto, 800 Pg.

E6, Ref. 17)

21 7080471

1 Clip, Ignition Cable

22 7552604

2 Washer

23 7517610

2 Screw

24 5412157

2 Boot, Carburetor

25 7080307

2 Clamp, Hose

26 8450003-1525

AR Hose

27 4010660

1 Fitting, Oil Sender

28 7052305

1 Grommet, Oil Sender

29 7555859

2 Washer, Flat

30 7512163

2 Bolt

31 1240094

1 Cap, Oil

3/02

D1

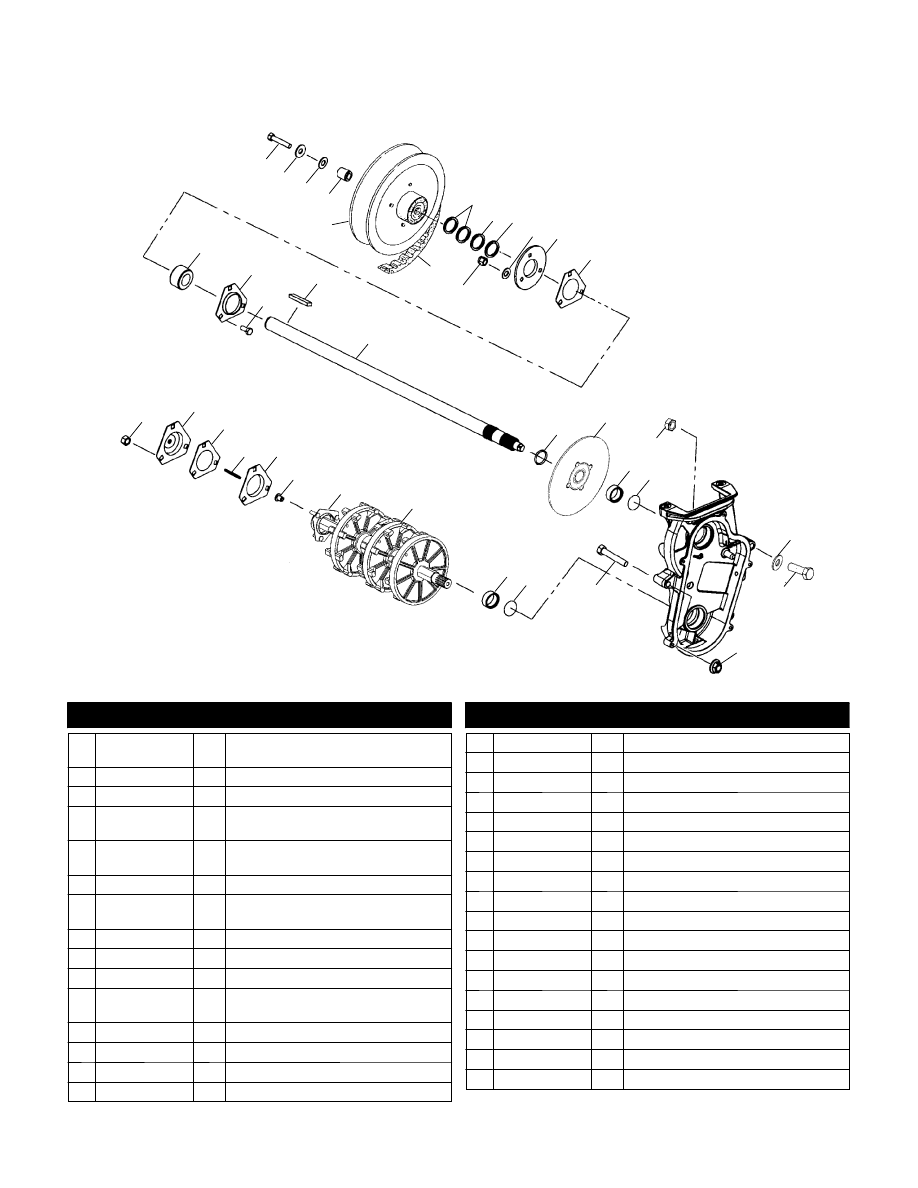

DRIVE TRAIN

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

2

3 4

5

6

9

16

11

14

15

10

13

18

19

20

22

23

29

27

30

31

32

33

21

12

17

28

8

26

21

13

23

22

7

25

24

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517820

7515369

1

1

Screw (Manual Start)

Screw (Electric Start)

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020291

5020913

1

1

Spacer, Input Shaft (Manual Start)

Spacer (Electric Start)

5 --------------

1 Asm., Driven Clutch

(See Driven Clutch Pg. C13, Ref. 9)

6 3211080

1 Belt, Drive

7 7555917

5020837

1

AR

Washer (Manual Start)

Spacer (Electric Start)

8 7555864

AR Washer

9 7556509

AR Bushing

10 7558402

3 Washer, Flat

11 5241359

7080561

1

1

Flangette w/Grease Fitting

Fitting, Lubrication

12 5811095

1 Gasket, Jackshaft

13 7542324

6 Nut, Nylok

14 3514525

2 Bearing

15 5222751

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721128

1 Key

18 1332220

1 Asm., Jackshaft (Incl. 14,19)

19 7710422

1 Ring, Retaining

20 1910403

1 Disc, Brake

21 7542423

3 Nut

22 5020588

2 Sleeve, Seal

23 5410613

2 O-Ring

24 7558403

1 Washer

25 7518002

1 Screw

26 7515428

2 Bolt, Carriage

27 1590347

1 Asm., Drive Shaft (Incl. 28,29)

28 1012945

1 Asm., Flangette w/Screws

29 3280019

1 Bushing, Speedometer, Metal

30 5243529

1 Flangette

31 3280017

1 Key, Speedometer, Square

32 5830012

1 Gasket, Drive Adaptor

33 3280116

1 Adaptor w/Zerk, Drive

3/02

D2

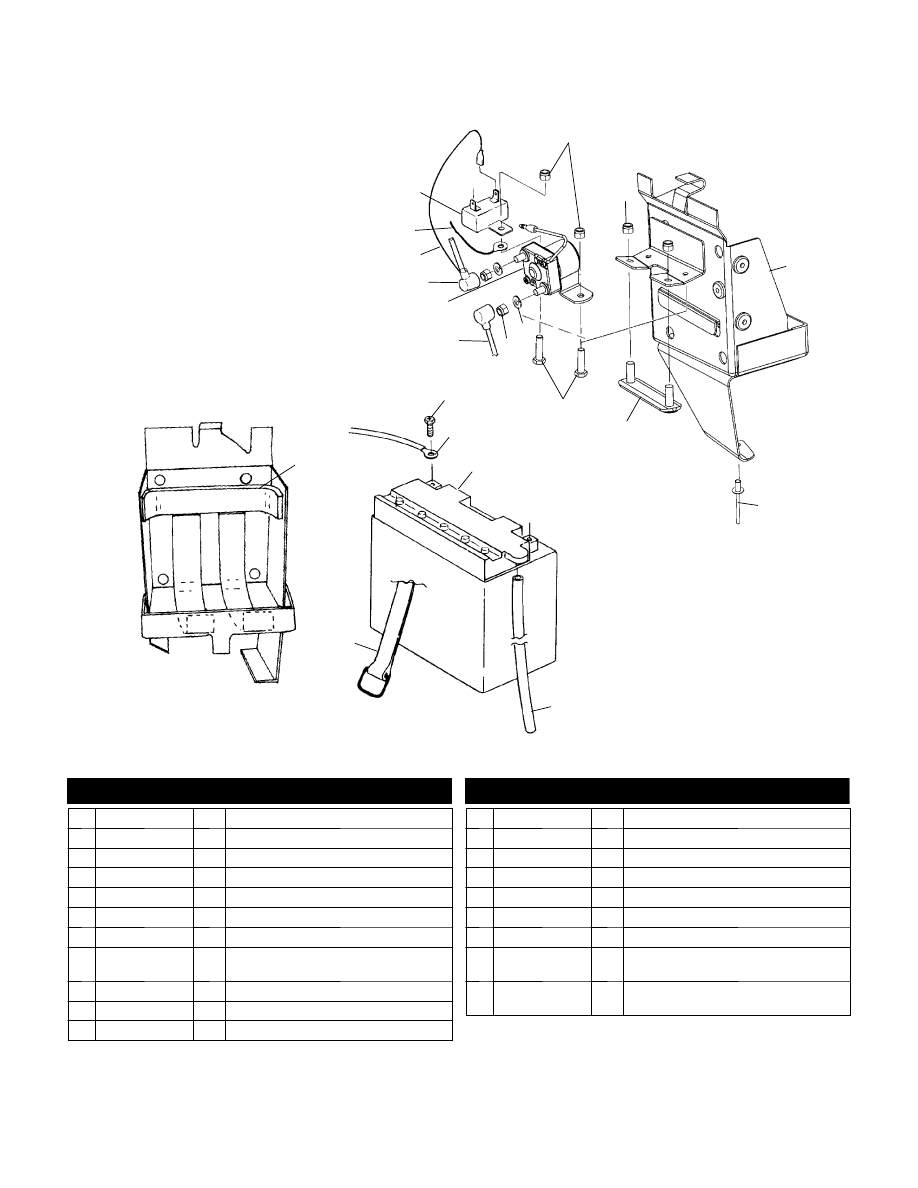

BATTERY BOX

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

2

3

10

4

5

6

8

19

20

9

15

12

11

16

18

13

17

7

14

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5810290

3 Pad, Battery

2 2450020

1 Strap, Battery Hold-Down

3 5432077

AR Tube, Vent

4 4140006

1 Battery

5 4010114

1 Cable, Battery

6 2200361

1 Kit, Battery Bolt

7 4010107

1 Cable, Solenoid/Starter

8 --------------

1 Switch, Magnetic

(See Starting Motor Pg. E8, Ref. 18)

9 5410346

2 Insulator, Cable

10 2460393

1 Cable, Battery/Solenoid

11 4010108

1 Wire, Jumper, Solenoid/Battery

12 2434008

1 Breaker, Circuit

13 7541925

2 Nut, Nylok

14 7542122

2 Nut, Nylok

15 1013679-067

1 Box, Battery

16 7621467

1 Rivet

17 1013385

1 Plate, Stud

18 7511930

2 Bolt

19 --------------

2 Washer, Spring

(See Starting Motor Pg. E8, Ref. 17)

20 --------------

2 Nut

(See Starting Motor Pg. E8, Ref. 16)

3/02
