B7

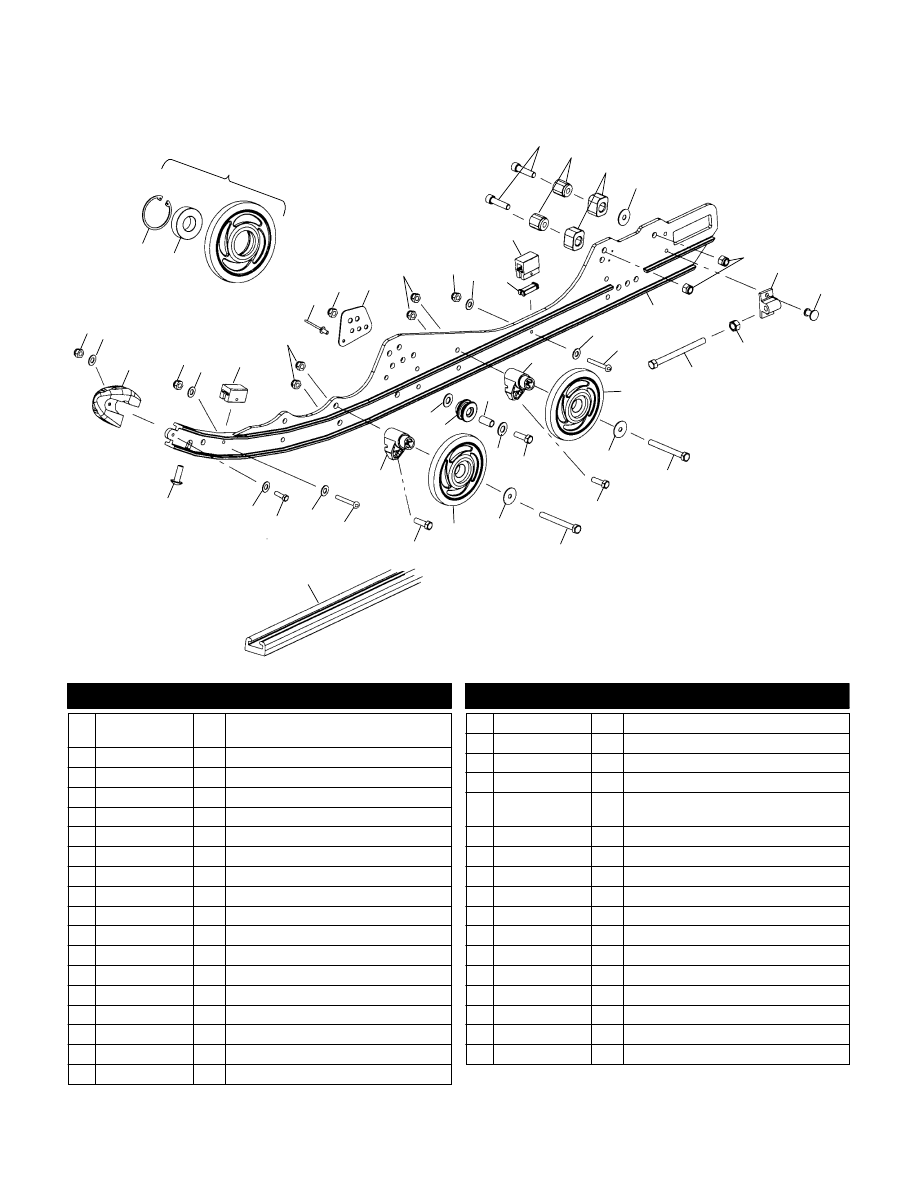

RAIL MOUNTING (EDGE)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS

1

2

3

4 5

6

7

8

9

10

11 12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

4

9

4 7

11

7

1

30

26

27

28

24

7

1

25

5

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1590275-293

1590275-312

4

4

Asm., Wheel, Red (Incl. 2,3)

Asm., Wheel, Blue (Incl. 2,3)

2 7718407

4 Ring, Retaining (1 per Wheel)

3 3514303

4 Bearing (1 per Wheel)

4 7541925

6 Nut, Nylok

5 7555792

4 Washer

6 5434374

2 Cap, Rail Tip

7 7555783

8 Washer, Flat

8 5521499

2 Bumper, Front

9 7542324

8 Nut, Nylok

10 7661845

2 Rivet

11 7542439

6 Nut, Nylok

12 5244677

2 Bracket, Rail Reinforcement

13 5432946

2 Liner, Bumper

14 5521498

2 Bumper, Rear

15 7515537

4 Screw

16 5131113

4 Mount, Bumper

17 5410925

4 Bumper, Pivot Arm

18 5244371

2 Spacer

19 5132444

2 Block, Idler Bolt Adjusting

20 7621501

4 Rivet

21 7547156

2 Nut, Jam

22 7517773

2 Screw

23 1541755

1541756

1

1

Asm., Rail, LH (Incl. 6,8,14,17,19)

Asm., Rail, RH (Incl. 6,8,14,17,19)

24 7510504

4 Screw

25 5631065

4 Mount, Wheel

26 7515346

4 Screw

27 7556179

4 Washer, Spring

28 7515317

4 Screw

29 7515438

2 Bolt

30 7555983

4 Washer

31 5333948

2 Spacer

32 5433959

2 Roller, Spring

33 5521528

2 Hi-Fax, White

34 7511975

2 Bolt

35 7515199

2 Screw

3/02

B8

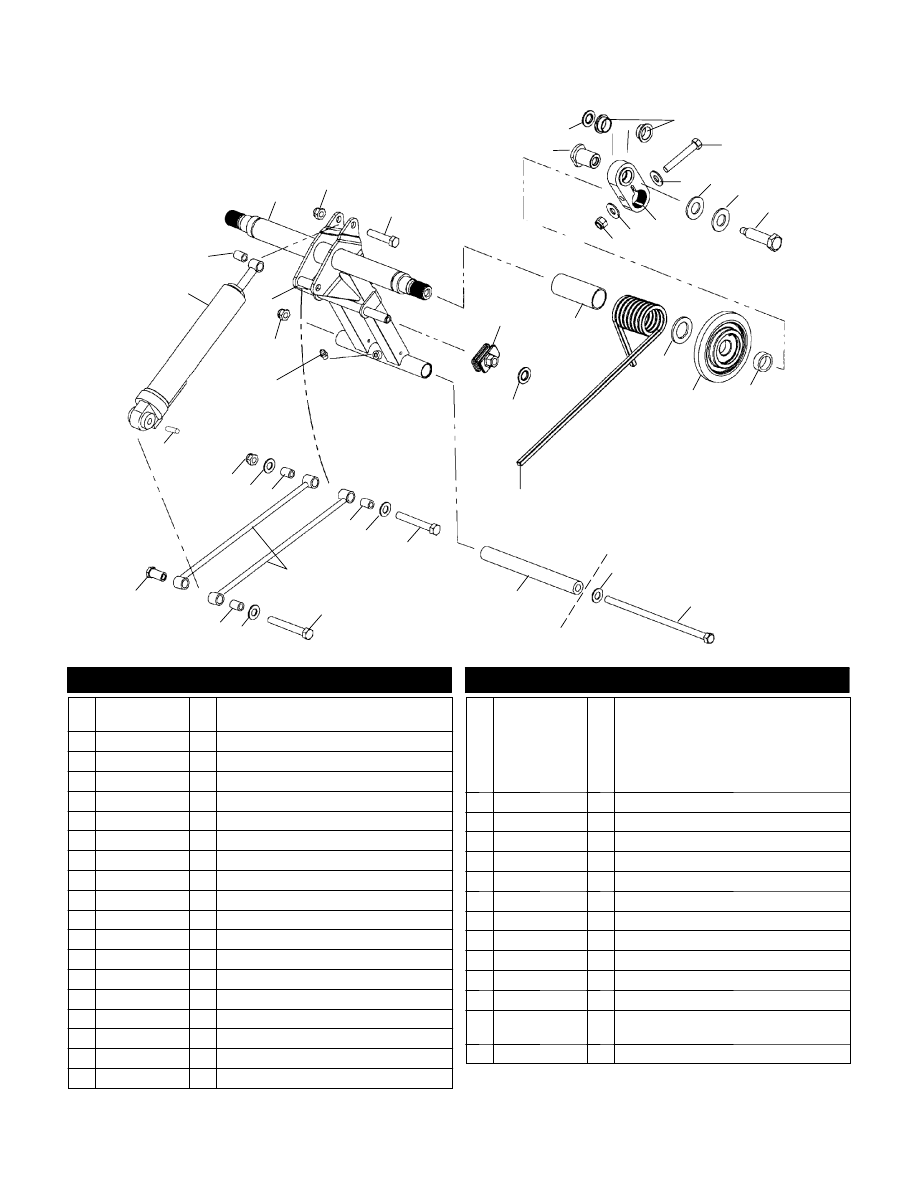

REAR SUSPENSION (EDGE)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

2

1

1

1

6

6

5

5

14

23

15

16

5

20

19

4

26

5

5

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

4 Nut, Nylok

2 5133233

1 Bushing

3 1541477-067

1 Arm, Pivot, Shock

4 7515417

2 Screw

5 7555806

8 Washer, Flat

6 5432535

4 Spacer, Idler

7 7555918

1 Bushing

8 1594087

1 Wheel

9 5333285

1 Spacer, Idler, Long

10 5020744

1 Shaft, Idler

11 1590303-293

1590303-312

7710444

3514012

2

2

2

2

Asm., Idler Wheel, Red

Asm., Idler Wheel, Blue

Ring, Retaining

Bearing

12 7556130

2 Washer, Belle

13 7517731

2 Bolt

14 7517921

2 Screw

15 7517247

4 Screw

16 7552603

4 Washer, Spring Lock

17 5411994

5222839

5222840

5411963

5222839

1

48

48

1

32

Track (1.00 inch)

Clip, Slide

Clip, Guide

Track (1.25 inch)

Clip, Slide

18 5020723

1 Shaft, Pivot Arm

19 1541485

2 Asm., Wheel

20 7556301

2 Bushing

21 1541711-067

1 Mount, Shock

22 5132490

1 Shaft

23 7555893

2 Washer, Flat

24 5333404

1 Shaft

25 1541707-067

1 Arm, Pivot, Rear

26 7080424

2 Fitting, Lubrication

3/02

B9

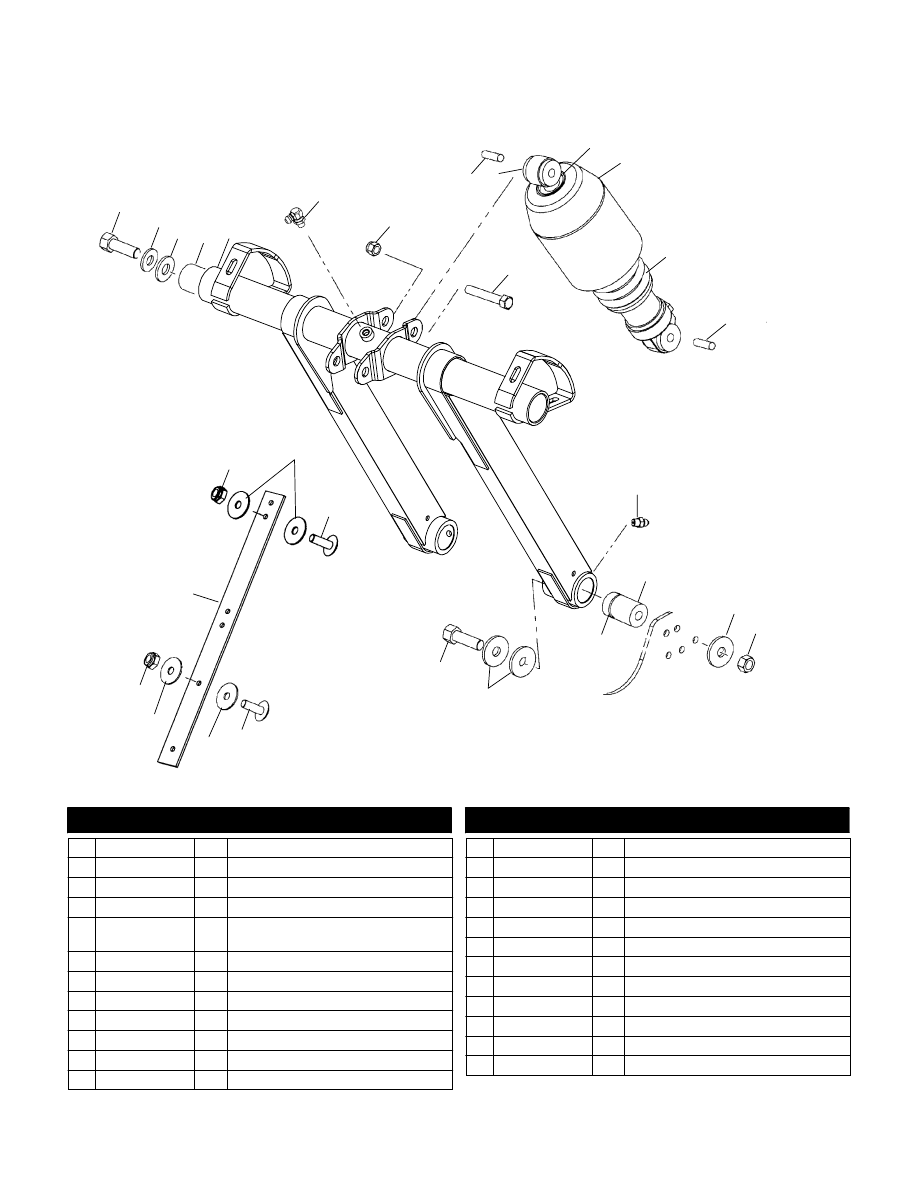

FRONT TORQUE ARM (EDGE)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS

1

2

3 4 5

6

7

8 9

10

11

12

13

14

15

16

17

18

20

21

22

23

24

17

21

22

22

23

19

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517435

2 Screw

2 7552603

2 Washer, Spring Lock

3 7555893

2 Washer, Flat

4 5132067

1 Shaft

5 1541779-067

1541779-216

1

1

Arm, Torque, Front, Black

Arm, Torque, Front, Yellow

6 7080510

1 Fitting, 90 Degree

7 7542439

1 Nut, Nylok

8 5333905

1 Sleeve

9 7041975

1 Shock, Front Track

10 5020618

1 Retainer, Spring, Slotted

11 5433503

1 Shield, Spring

12 7041914-067

1 Spring

13 5333906

1 Sleeve

14 7515415

1 Screw

15 7080424

2 Fitting, Lubrication

16 5133308

2 Shaft

17 7556156

6 Washer

18 7547066

2 Nut, Nylok

19 5412022

2 O-Ring

20 7512597

2 Screw

21 7517313

4 Screw

22 7556175

8 Washer, Flat

23 7542344

4 Nut, Nylok

24 5412140

2 Strap, Limiter

3/02

B10

REAR TORQUE ARM (EDGE)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS

1

3

4

6

7

8

9

10

11

12

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

13

8

13

8

2425

13

24

25

2

5

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1541561-293

1541561-216

1

1

Arm, Torque, Rear, Red

Arm, Torque, Rear, Yellow

2 7542411

1 Nut, Flange

3 7512410

1 Screw

4 5333758

2 Shaft, Arm

5 7555945

2 Washer

6 3514331

4 Bushing

7 7515415

2 Screw

8 7555806

5 Washer, Flat

9 7555893

2 Washer, Flat

10 7552603

2 Washer, Spring Lock

11 7517435

2 Screw

12 1541461

2 Asm., Rear Torque Arm (Incl. 6)

13 7542439

4 Nut, Nylok

14 5132388

2 Spacer, Wheel

15 1590343

2 Asm., Wheel

16 7555787

2 Washer, Thrust

17 5431923

2 Sleeve, Torsion Spring

18 5432983

2 Roller, Spring, Adjustable

19 7080394

2 Clip, Push-On

20 7041942-067

7041943-067

7041629-067

7041630-067

7041940-067

7041941-067

1

1

1

1

1

1

Spring, Torsion, LH (Std)(.375/77)

Spring, Torsion, RH (Std)(.375/77)

Spring, Torsion, Soft, LH (Opt)(.359/77)

Spring, Torsion, Soft, RH (Opt)(.359/77)

Spring, Torsion, Firm, LH (Opt)(.405/77)

Spring, Torsion, Firm, RH (Opt)(.405/77)

21 7517232

1 Screw

22 5333873

1 Shaft

23 7515514

1 Bolt

24 7555795

3 Washer

25 5132391

3 Bushing

26 1541479-067

2 Rod, Shock

27 7517851

1 Bolt

28 5132390

1 Bushing, Nut

29 5333907

1 Sleeve

30 7080424

1 Fitting, Lubrication

31 5333904

1 Spacer

32 7042129

7042093

1

1

Shock, Fox, PPS

Shock, Fox, Remote Reservoir

33 5010422

1 Bushing

3/02
