Снегоход Lynx Yeti Pro V800. Руководство - часть 6

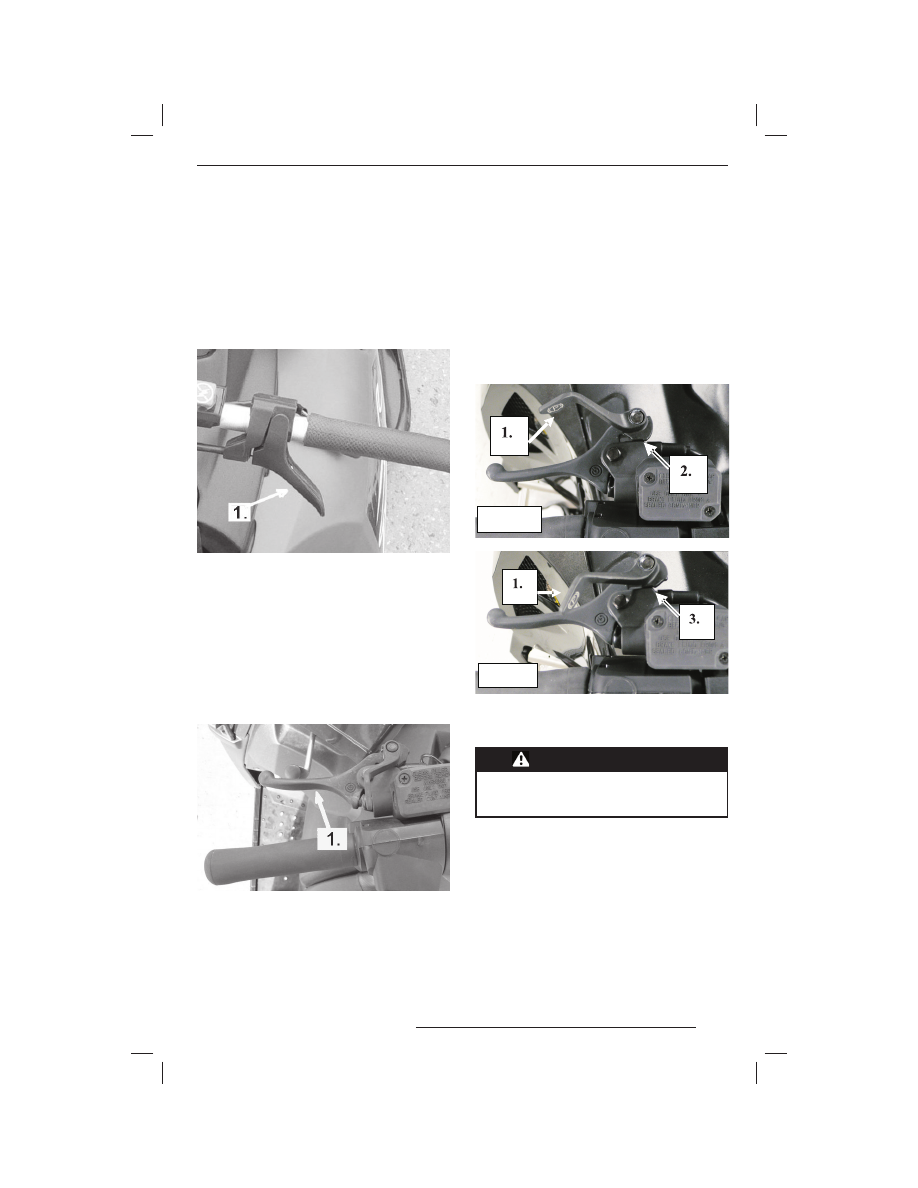

1) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки находится
на правой рукоятке. Нажатие на рычаг дрос-
сельной заслонки приводит к увеличению
оборотов двигателя и включению вариатора
трансмиссии. При полном отпускании рычага
дроссельной заслонки двигатель автомати-
чески переходит на обороты холостого хода.

1. Рычаг дроссельной заслонки

2) Рычаг тормоза

Рычаг тормоза находится на левой рукоятке
руля. Нажатие на рычаг включает тормозной
механизм. При отпускании рычаг автомати-
чески возвращается в исходное положение.
Эффективность торможения зависит от при-
ложенного к рычагу усилия, а также от харак-
тера местности и снежного покрова.

1. Рычаг тормоза

3) Рычаг или кнопка стоя-

ночного тормоза

Гидравлический тормоз

Рычаг (кнопка) стояночного тормоза нахо-
дится на левой рукоятке руля. Стояночный
тормоз должен включаться при стоянке сне-
гохода.

ПРИМЕЧАНИЕ: Не следует оставлять
на склоне снегоход, удерживаемый только
стояночным тормозом.

Рис. 1

Рис. 2

1. Блокировочный рычажок
2. Позиция 1
3. Позиция 2

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения проверь-

те, отк лючён ли стояночный тор-

моз полностью.

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

ПРЕДОСТЕРЕЖЕНИЕ

Во время блокировки рычага тор-

моза тормозной диск постоянно на-

ходится под давлением, которое,

однако, может постепенно осла-

беть настолько, что тормоз ока-

жется не в состоянии удерживать

снегоход.

Не оставляйте снегоход на ск ло-

не, включив только один стояноч-

ный тормоз.

4) Сигнальные лампы

Реверс (красная)

Эта сигнальная лампа загорается
при включении передачи заднего
хода.

Система DESS (красная)

Эта лампа сигнализирует о состо-

янии цифровой кодируемой про-
тивоугонной системы DESS.

Дальний свет (синяя)

Эта сигнальная лампа загорает-

ся при включении дальнего света
фары.

Перегрев двигателя (красная)

Если загорается эта сигнальная

лампа, немедленно уменьшите
скорость движения и направьте
снегоход на более рыхлый снег
или заглушите двигатель.

Разряд аккумулятора (красная)

Эта сигнальная лампа загорается,
когда напряжение аккумуляторной
батареи понижается до недопусти-
мого уровня. Как можно скорее об-
ратитесь к дилеру Lynx.

Низкий уровень масла/давление

масла

PRO 550 (МОДЕЛИ С ДВУХТАКТНЫМИ
ДВИГАТЕЛЯМИ)

Эта сигнальная лампа загорается при низ-
ком уровне масла в системе смазки двигате-
ля. Остановите снегоход в безопасном ме-
сте и долейте масло до требуемого уров-
ня.

МОДЕЛИ PRO V-800

Эта сигнальная лампа загорается при недо-
пустимом понижении давления масла в си-
стеме смазки двигателя. Остановите сне-
гоход в безопасном месте, проверьте уро-
вень масла и долейте масло до требуемо-
го уровня (см. раздел «УРОВЕНЬ МОТОР-
НОГО МАСЛА»).

Запустите двигатель — через несколько се-
кунд сигнальная лампа должна погаснуть.
Если сигнальная лампа не гаснет, остано-
вите двигатель и обратитесь к дилеру Lynx
для проверки системы смазки.

Система управления двигателем

(EMS) (красная)

Эта сигнальная лампа указывает

на неполадки в системе управления
двигателем. См. раздел «УСТРАНЕ-
НИЕ НЕИСПРАВНОСТЕЙ».

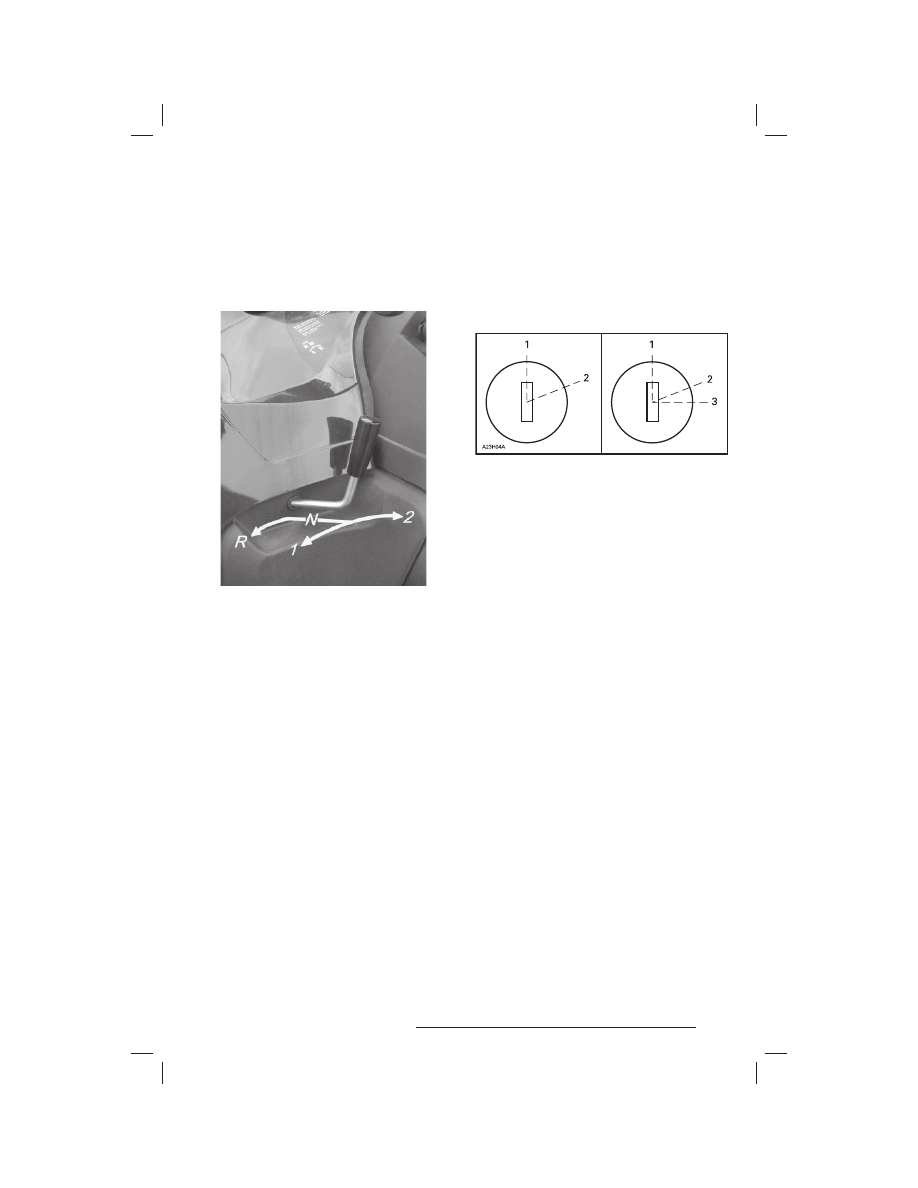

5) Рычаг переключения пе-

редач

Модели с коробкой передач: эти модели
оснащены 4-позиционным рычагом переклю-
чения передач: 2 передачи переднего хода,
одна передача заднего хода и нейтральное
положение между позициями 1 и 2.

Переключение передач

ПРИМЕЧАНИЕ: Переключайте передачи
только, когда двигатель работает на обо-
ротах холостого хода, а скорость движения
снегохода не превышает 20 км/ч.
Перед включением передачи заднего хода
полностью остановите снегоход. Не прикла-
дывайте больших усилий к рычагу переклю-
чения передач. Если передача не включает-
ся, нажмите рычаг дросселя, чтобы стронуть
снегоход. Остановите снегоход и снова по-
пытайтесь переключить передачу.
ПРИМЕЧАНИЕ: Для данных моделей: всякий
раз при переключении передачи полностью
останавливайте снегоход, в противном слу-
чае трансмиссии могут быть нанесены се-
рьёзные повреждения.

6) Руль

Руль предназначен для управления курсом
снегохода. Когда Вы поворачиваете руль
вправо или влево, в ту же сторону повора-
чиваются и лыжи, соответственно поворачи-
вая Вашу машину. Руль регулируется по вы-
соте. Если требуется отрегулировать высо-
ту руля, обратитесь к дилеру Lynx.

7) Страховочный ремень для

водителя

Ремень предназначен для того, чтобы во-
дитель держался за него во время движе-
ния по склону холма.

8) Замок зажигания/кнопка

START

РУЧНОЙ СТАРТЕР/ЭЛЕКТРИЧЕСКИЙ СТАРТЕР
1. OFF (ВЫКЛ)
2. ON (ВКЛ)
3. START (ПУСК)

Пуск двигателя ручным стартером

Для пуска двигателя необходимо повернуть
ключ зажигания в положение ON и дёрнуть
за рукоятку ручного стартера. Для выклю-
чения двигателя поверните ключ в положе-
ние OFF.

Пуск двигателя электростартером

Для запуска двигателя необходимо повер-
нуть ключ зажигания в положение START
и удерживать его в этом положении, пока
двигатель не запустится.
ПРИМЕЧАНИЕ: Только Pro 550: Не удержи-
вайте ключ зажигания в положении START
более 15 секунд. Если продолжать удержи-
вать ключ в положении START после запу-
ска двигателя, то возможна поломка дета-
лей стартера.
Сразу после запуска двигателя немедленно
отпустите ключ зажигания — ключ возвра-
щается в положение ON.
Если двигатель не удалось запустить с пер-
вой попытки, то перед следующим включе-
нием стартера поверните ключ зажигания
в положение OFF. Через несколько секунд
повторите попытку запуска двигателя.
Для выключения двигателя поверните ключ
зажигания в положение OFF.
ПРИМЕЧАНИЕ: При необходимости двига-
тель может быть запущен с помощью руч-
ного стартера.
Если стартер не работает, проверьте исправ-
ность предохранителя системы запуска дви-
гателя. См. раздел «ПРЕДОХРАНИТЕЛИ».

Пуск двигателя

Для  пуска  двигателя  нажмите  и  держите
кнопку START, пока двигатель не заработает.
ПРИМЕЧАНИЕ:  Не  удерживайте  кнопку
START в нажатом положении более 10 се-
кунд. Между попытками запуска двигателя
следует выдерживать паузу, необходимую
для  охлаждения  стартера.  Если  продол-
жать удерживать кнопку START после запу-
ска двигателя, то возможна поломка дета-
лей стартера.

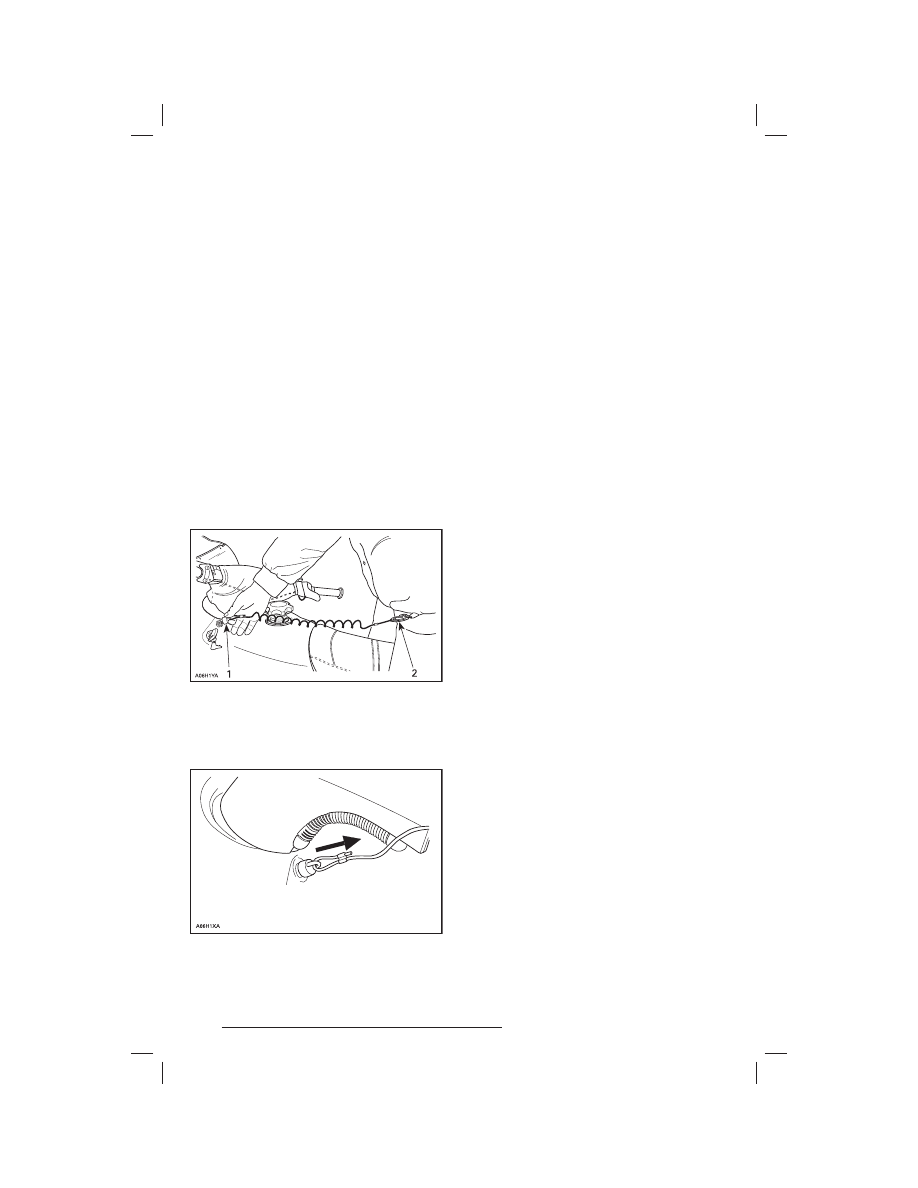

9) Выключатель со шнуром

безопасности

Система с вытяжным шнуром безопасности
выключает двигатель, если водитель слу-
чайно падает со снегохода.

Использование

Перед пуском двигателя прикрепите шнур
безопасности к петле на одежде, а колпачок
шнура наденьте на выключатель.

1. Надеть колпачок на выключатель
2. Прикрепить конец шнура к петле

Для экстренной остановки двигателя сдёр-
ните колпачок шнура безопасности с выклю-
чателя.

ТИПОВОЙ ВАРИАНТ

МОДЕЛИ YETI PRO V800 (С ЖИДКОСТНЫМ
ОХЛАЖДЕНИЕМ ДВИГАТЕЛЯ)
Шнур безопасности этих моделей является
частью системы, выполняющей три функции.
В случае падения водителя со снегохода си-
стема выключает двигатель и не позволяет
снегоходу уехать.
С помощью цифровой кодируемой противоу-
гонной системы DESS™ шнур действует как
замок, предотвращая несанкционированное
пользование снегоходом, а также кражу.
Наконец, шнур безопасности предотвраща-
ет случайный пуск двигателя электростарте-
ром, размыкая цепи стартера и зажигания
в модуле МРЕМ или в блоке управления дви-
гателем ECU.

DESS (цифровая кодируемая проти-

воугонная система)

Система DESS предназначена для защи-
ты снегохода от угона и является аналогом
обычного замка и ключа.
В колпачок шнура безопасности, входяще-
го в комплект поставки снегохода, встрое-
на электронная схема с уникальным цифро-
вым кодом. Дилер заносит этот код в память
модуля МРЕМ (или ECU) снегохода. После
правильного считывания этого кода двига-
тель сможет развивать свыше 3000 об/мин.
При установке шнура безопасности с другим
кодом запуск двигателя возможен, но мак-
симальная частота вращения будет недо-
статочна для включения вариатора и дви-
жения снегохода.

Дополнительные шнуры безопас-

ности

Дилер Lynx может запрограммировать мо-
дуль МРЕМ или ECU для работы с 8 различ-
ными шнурами безопасности (колпачками).
