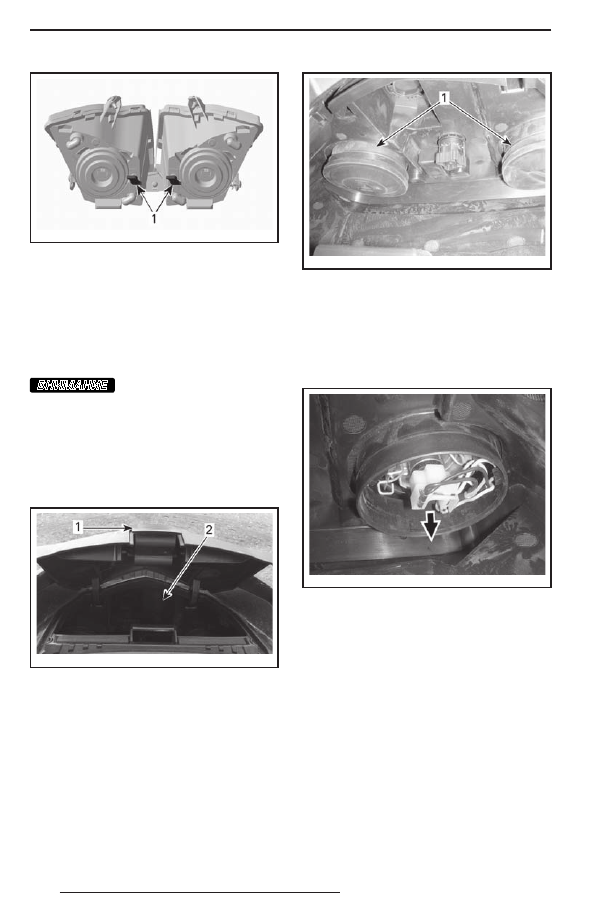

124

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятка

Световые приборы (Xtrim, Rave RE

и BoonDocker)
После замены перегоревшей лампы про-

верьте работоспособность соответству-

ющего осветительного прибора.
Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокращения

срока службы галогенных ламп не касай-

тесь пальцами стеклянной колбы лампы.

Если Вы дотронулись до стеклянной кол-

бы, очистите её изопропиловым спиртом,

который не оставляет плёнку на стекле.
1.  Потянув за выступ, откройте перед-

нее багажное отделение.

mmo2 013 -004-017_a

1. Выступ
2. Багажное отделение

2.  Снимите соответствующий резино-

вый чехол.

mmo2 013 -004-020_a

1. Резиновый чехол

ПРИМЕЧАНИЕ: Необходимо правильно

установить оба резиновых чехла, что-

бы предотвратить проникновение вла-

ги внутрь фары. Влага может привести

к запотеванию фары изнутри.
3.  Отсоедините электрический разъем.

mmo2 013 -004-035_a

ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ

ПРИМЕЧАНИЕ: Необходимо правиль-

но подсоединить электрический разъем.
4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

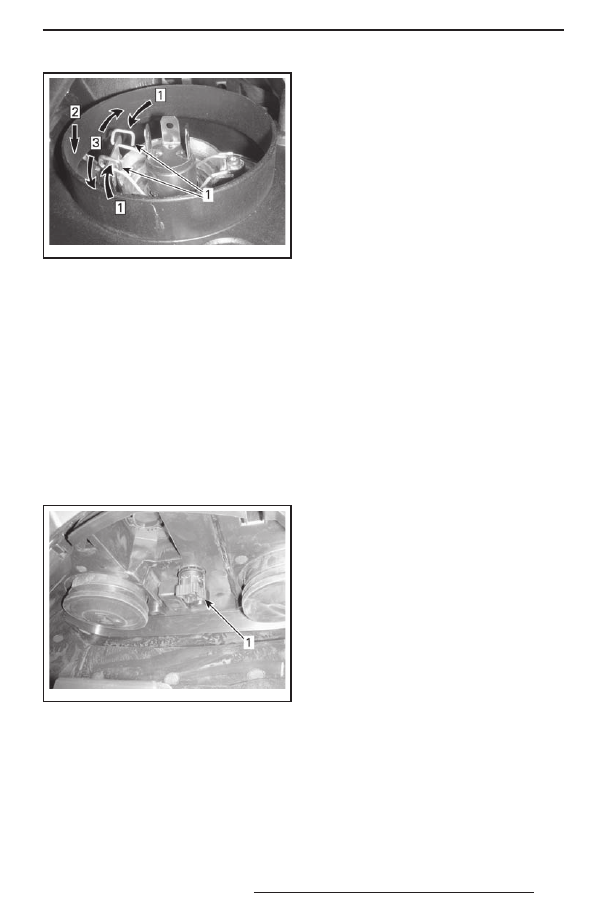

125

mmo2 013 -004-036_c

Шаг 1: Сжать с обеих сторон
Шаг 2: Нажать вниз, чтобы освободить
Шаг 3: Освободить обе стороны
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последователь-

ности, обратной снятию.

Регулировка головной оптики
Открыть переднее багажное отделение.
Для регулировки направления светово-

го пучка вращайте рукоятку.
Поворачивайте  рукоятку  по  часовой

стрелке, чтобы опустить световой пучок.
Поворачивайте рукоятку против часовой

стрелки, чтобы поднять световой пучок.

mmo2 013 -004-020_b

ТИПОВОЙ ВАРИАНТ
1. Рукоятка

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

126

УХОД ЗА СНЕГОХОДОМ

Заключительные операции

после поездки

Удалите снег и лёд с задней и перед-

ней подвесок, гусеницы, рулевого при-

вода и лыж.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  вставайте  перед  снегоходом,

а также не производите никаких

действий с гусеницей или задней

подвеской, не убедившись, что кол-

пачок  шнура  безопасности  снят

с выключателя двигателя.

Оставляя снегоход на ночь (или на бо-

лее длительное время), накройте его

чехлом. Это защитит снегоход от замер-

зания и позволит надолго сохранить его

привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применени-

ем мягкого моющего средства. Исполь-

зуйте ветошь из фланелевой или анало-

гичной ткани.

!

 ОСТОРОЖНО Мягкая фланелевая

ткань не оставляет царапин на обра-

батываемых поверхностях. Пользуй-

тесь фланелью для протирки ветро-

вого стекла и капота.
Для  чистки  снегохода,  включая  его

нижний поддон и металлические дета-

ли, пользуйтесь чистящим средством

Heavy duty cleaner (P/N 293 110 001 (аэ-

 (P/N 293 110 001 (аэ-

розольный баллон 400 г) и 293 110 002

(ёмкость 4 л)).

!

 ОСТОРОЖНО Не применяйте Heavy

Duty  Cleaner  для  чистки  табличек

и виниловых деталей.
Для ухода за виниловыми и пластиковы-

ми деталями предназначено чистящее

средство Vinyl & Plastic Cleaner (P/N 413

711 200, 6 бутылей по 1 л).
Для удаления царапин с поверхности

ветрового стекла и капота пользуйтесь

комплектом Scratch Remover Kit (P/N 861

774 800).

!

 ОСТОРОЖНО Запрещается приме-

нять сильнодействующие моющие

средства, обезжириватели, краско-

растворители, ацетон, вещества, со-

держащие хлор, и другие агрессивные

средства для чистки корпуса снегохо-

да и пластмассовых деталей.
Протрите фланцы обоих шкивов чистя-

щим средством Pulley Flange Cleaner (P/N

413 711 809).
Осмотрите корпус снегохода, устраните

замеченные дефекты.
Закрасьте  мелкие  точечные  дефекты

на металлических деталях. На все метал-

лические детали, включая хромированные

стержни амортизаторов, распылите защит-

ную смазку XPS Lube (P/N 293 600 016).
Нанесите  защитную  восковую  пасту

на корпус снегохода и все окрашенные

детали рамы.
ПРИМЕЧАНИЕ: Наносите пасту только

на поверхности с блестящей, глянцевой

отделкой. Накройте снегоход чехлом,

чтобы во время хранения на его корпу-

се не скапливалась пыль.

!

 ОСТОРОЖНО Снегоход должен хра-

ниться в сухом прохладном месте, на-

крытый  непрозрачным  чехлом.  Это

позволит защитить пластмассовые дета-

ли и лакокрасочное покрытие от грязи

и воздействия солнечных лучей. Припод-

нять заднюю часть снегохода, чтобы гу-

сеница не касалась опорной поверхнос-

ти. Установите опору с широким основа-

нием и отражающим щитком.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночку. Пользуйтесь подъёмными

устройствами и приспособлениями,

позовите кого-нибудь на помощь.

ПРИМЕЧАНИЕ: Не ослаблять натяжение

гусеничной ленты.

127

ПРЕДСЕЗОННАЯ ПОДГОТОВКА

ПРЕДСЕЗОННАЯ ПОДГОТОВКА (ДВУХТАКТНЫЕ ДВИГАТЕЛИ)

ДВИГАТЕЛЬ

Проверить состояние резиновых опор двигателя
Проверить  состояние  системы  выпуска  отработавших  газов  и  убе-

диться в отсутствии утечек
Затянуть указанным моментом винты или гайки крепления выпускно-

го коллектора
Проверить состояние ремня вентилятора двигателя (550)
Отрегулировать инжекционный масляный насос (модель 550)
Проверить состояние крышки, шлангов и хомутов системы охлажде-

ния. Убедиться в отсутствии утечек
Проверить плотность охлаждающей жидкости
Проверить состояние сальника коленчатого вала со стороны PTO

СИСТЕМА

ПОДАЧИ

ТОПЛИВА

Проверить состояние топливопроводов и соединений
Очистить,  проверить  состояние  и  отрегулировать  карбюраторы  (мо-

дель 550)
Очистите и осмотрите корпус дроссельной заслонки (кроме моделей

с двигателем 550)
Проверить трос привода дроссельной заслонки

СИСТЕМА

ПРИВОДА

И ТОРМОЗНАЯ

СИСТЕМА

Проверить  состояние  ремня  вариатора  (выполнять  регулировку

по высоте при каждой замене ремня)
Очистить и выполнить осмотр ведущего шкива вариатора
Очистить и осмотреть ведомый шкив вариатора
Проверить состояние, отрегулировать натяжение и проверить цент-

ровку гусеницы
Отрегулировать натяжение приводной цепи (кроме моделей, обору-

дованных коробкой передач)
Заменить масло в картере цепной передачи/коробке передач
Проверить уровень тормозной жидкости
Проверить состояние тормозного шланга, накладок тормозных коло-

док и тормозного диска

РУЛЕВОЕ

УПРАВЛЕНИЕ

Проверить состояние рулевого механизма
Проверить состояние лыж и коньков

ПОДВЕСКА

Проверить состояние передней подвески
Проверьте состояние задней подвески (включая ленточные ограничи-

тели и накладки полозьев)

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Проверить состояние свечей зажигания (все, кроме E-TEC)
После  запуска  двигателя  со  старыми  свечами  зажигания,  который

производится для того, чтобы выжечь консервационную смазку, заме-

нить свечи зажигания (модель 550)
Зарядить аккумуляторную батарею (если установлена)
Отрегулировать свет фар

Обращайтесь к авторизованному дилеру Lynx.
МОДЕЛИ 550

!

 ОСТОРОЖНО Прежде чем запустить двигатель, очистите карбюраторы.
