132

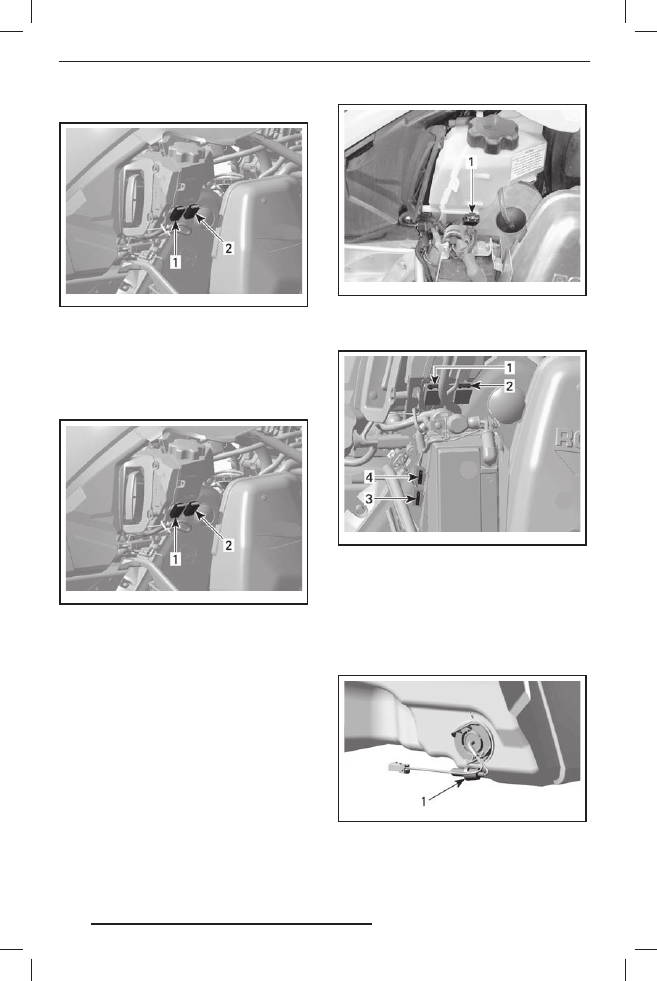

E-TEC электрическим стартером

mmo2 007 -009 -017_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)

Двигатели 550

МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2. 15 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

Главный предохранитель (30 А) рас-
полагается на масляном резервуаре.

mmo2 010 -004 -011_b

1. Главный предохранитель (30 А)

МОДЕЛИ, ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2. 15 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

3. 30 A система заряда
4. 5 A ECM (блок управления двигателем)

Электрический датчик уровня
топлива

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. 0,25 A предохранитель

ЭЛЕКТРООБОРУДОВАНИЕ

12.09.2012 11:47:51

133

Заключительные операции
после поездки

Удалите снег и лёд с задней и передней
подвесок, гусеницы, рулевого привода
и лыж.

ПРЕДОСТЕРЕЖЕНИЕ

Не вставайте перед снегоходом,
а также не производите никаких
действий с гусеницей или задней
подвеской, не убедившись, что
колпачок шнура безопас нос ти
снят с выключателя двигателя.

Оставляя снегоход на ночь (или на более
длительное время), накройте его чехлом.
Это защитит снегоход от замерзания и
позволит надолго сохранить его привле-
кательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с примене-
нием мягкого моющего средства. Ис-
пользуйте ветошь из фланелевой или
аналогичной ткани.

ОСТОРОЖНО Мягкая фланелевая

ткань не оставляет царапин на об-
рабатываемых поверхностях. Поль-
зуйтесь фланелью для протирки ве-
трового стекла и капота.

Для очистки снегохода от масел, грязи
и копоти пользуйтесь чистящим сред-
ством Heavy Duty Cleaner (P/N 293 110
001) (аэрозольный баллон 400 г) и (P/N
293 110 002) (ёмкость 4 л).

О С ТО Р ОЖ Н О Н е п р и м е н я й т е

Heavy Duty Cleaner для чистки та-
бличек и виниловых деталей.

Для ухода за виниловыми и пластиковы-
ми деталями предназначено чистящее
средство Vinyl & Plastic Cleaner (P/N 413
711 200, 6 бутылей по 1 л).

Для удаления царапин с поверхности
ветрового стекла и капота пользуйтесь
комплектом Scratch Remover Kit (P/N
861 774 800).

ОСТОРОЖНО Запрещается при-

менять сильнодействующие мою-
щ ие с ре дс тва, обезж иривате ли,
краскорастворители, ацетон, ве -
щества, содержащие хлор, и другие
агрессивные средства для чистки
корпуса снегохода и пластмассовых
деталей.

Протрите фланцы обоих шкивов чистя-
щим средством Pulley Flange Cleaner
(P/N 413 711 809).

Осмотрите корпус снегохода, устрани-
те замеченные дефекты.

Закрасьте мелкие точечные дефек-
ты на металлических деталях. На все
металлические детали, включая хро-
мированные стержни амортизаторов,
распылите защитную смазку XP-S Lube
(P/N 293 600 016).

Нанесите защитную восковую пасту на
корпус снегохода и все окрашенные де-
тали рамы.

ПРИМЕЧАНИЕ: Наносите пасту только
на поверхности с блестящей, глянцевой
отделкой. Накройте снегоход чехлом,
чтобы во время хранения на его корпу-
се не скапливалась пыль.

ОСТОРОЖНО Снегоход должен

храниться в сухом прохладном ме-
сте, накрытый непрозрачным чех-
лом. Это позволит защитить пласт-
массовые детали и лакокрасочное
покрытие от грязи и воздействия
солнечных лучей.

Приподнимите заднюю часть снегохо-
да, чтобы гусеница не касалась опор-
ной поверхности. Установите опору с
широким основанием и отражающим
щитком.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь
поднять тяжёлый снегоход в оди-
ночку. Пользуйтесь подъёмными
устройствами и приспособления-
ми, позовите кого-нибудь на по-
мощь.

ПРИМЕЧАНИЕ: Не ослабляйте натяже-
ние гусеничной ленты.

КОРПУС/РАМА

12.09.2012 11:47:51

134

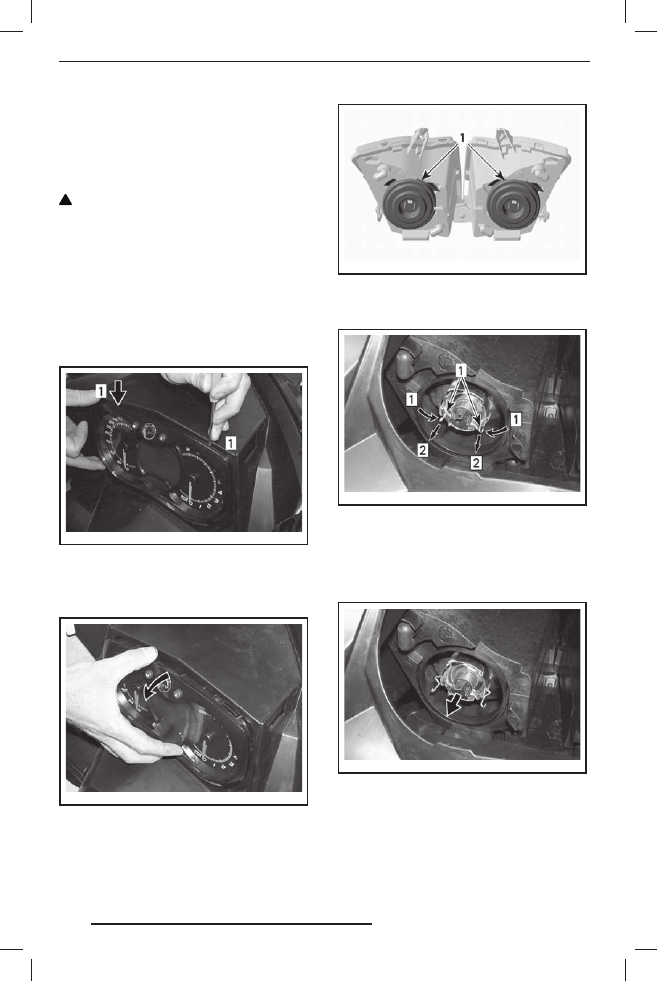

Замена ламп

После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.

Фары

ОСТОРОЖНО Во избежание со-

кращения срока службы галоген-
ных ламп не касайтесь пальцами
стеклянной колбы лампы. Если Вы
дотронулись до стеклянной колбы,
очистите её изопропиловым спир-
том, который не оставляет плёнку
на стекле.

С помощью маленькой отвёртки осво-
бодите защёлки информационного
центра.

mmo2 007 -009 -061_a

1. Защёлки

Осторожно потяните многофункцио-
нальный центр и отведите его в сто-
рону.

mmo2 007 -009 -062_a

Отсоедините разъём перегоревшей
лампы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

Одновременно сожмите и потяните оба
конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потянуть, чтобы освободить
1. Фиксатор

Извлеките и замените лампу. Установка
осуществляется в последовательности,
обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

КОРПУС/РАМА

12.09.2012 11:47:51

135

Задний фонарь

Для доступа к перегоревшей лампе
заднего фонаря, отверните два винта
и снимите пластиковый рассеиватель
красного цвета. Чтобы снять рассеи-
ватель, выверните два винта его кре-
пления.

Замена светодиодов заднего фонаря не
предусмотрена. Задний фонарь заменя-
ется в сборе. Закрепите новый задний
фонарь с помощью винтов.

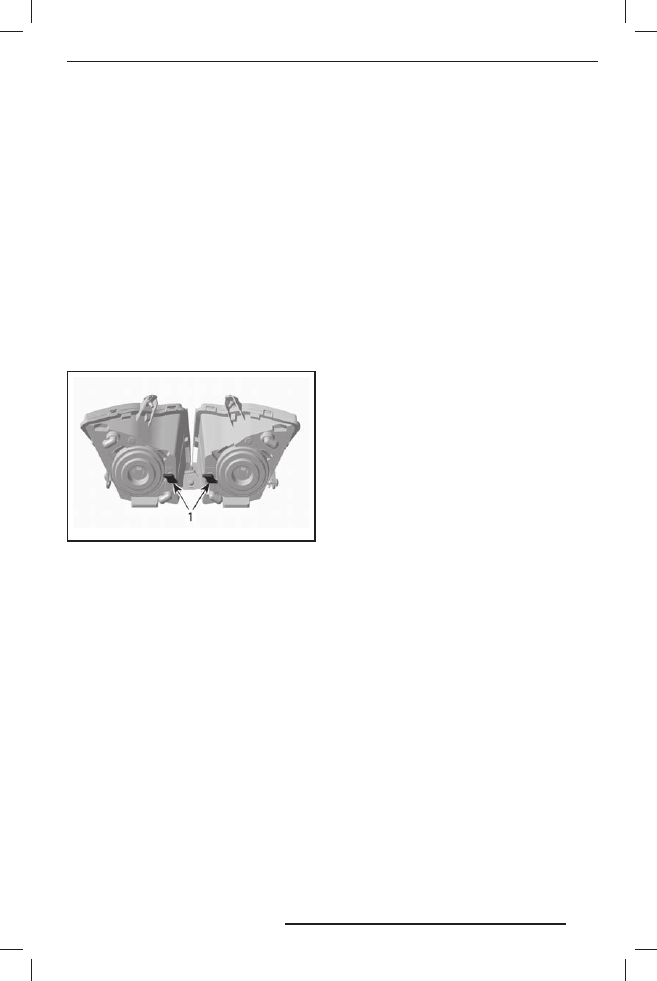

Регулировка света фар

Снимите многофункциональный центр,
к ак о пи с ан о в р аз д ел е «ЗАМЕНА
ЛАМП». Для регулировки направления
светового пучка вращайте рукоятку.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятка

КОРПУС/РАМА

12.09.2012 11:47:51
