Снегоход Lynx 49 Ranger 600 HO E-TEC. Руководство - часть 29

120

ПРИМЕЧАНИЕ: Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.

7. Зафиксируйте регулировочный винт

натяжения цепи и затяните контргай-
ку указанным моментом.

ПРОВЕРЬТЕ МОМЕНТ ЗАТЯЖКИ

КОНТРГАЙКИ

(36 ± 3) Н•м

8. Установите глушитель.

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний износ,
отсутствие внутренних зубцов, разрывы
нитей армирующего корда и т. д.). Воз-
можные причины ненормального износа:
неправильная установка шкивов вариа-
тора, трогание снегохода при излишне
высоких оборотах двигателя, когда гу-
сеничная лента приморожена, начало
движения до прогрева двигателя, на-
личие задиров или загрязнение рабочих
поверхностей шкивов, попадание масла
на ремень или остаточные деформации
запасного ремня. Обратитесь к автори-
зованному дилеру Lynx.

Замена ремня вариатора

Снятие ремня вариатора

1. Снимите ключ DESS с контактного

устройства.

2. Откройте левую боковую панель, см.

главу «КАПОТ И БОКОВЫЕ ПАНЕЛИ».

3. Снимите защитный кожух, как описа-

но в разделе «СНЯТИЕ ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».

4. Чтобы развести фланцы ведомого

шкива, вставьте специальное при-
способление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты
(см. рисунок).

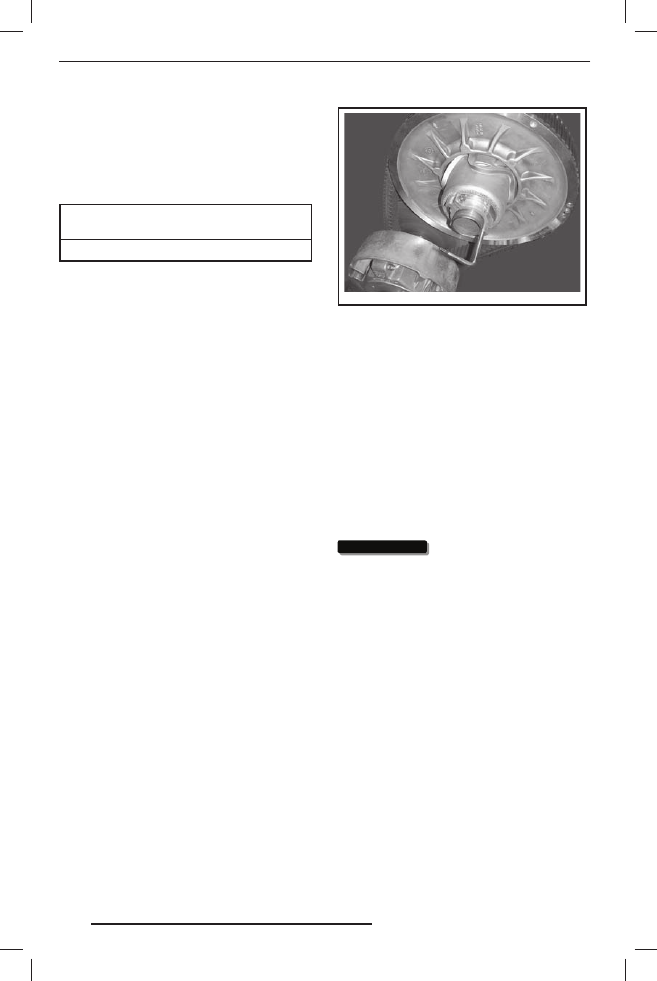

mmo2 012 -005 -980

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

5. Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

6. Перетащив ремень через верхний

край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.

Установка ремня вариатора

1. При необходимости разведите флан-

цы ведомого шкива, см. «СНЯТИЕ
РЕМНЯ ВАРИАТОРА».

2. Наденьте ремень сначала на веду-

щий, а затем на ведомый шкивы ва-
риатора.

ВНИМАНИЕ

Во избежание разры-

ва или повреждения корда ремня
запрещается применять усилие или
какие-либо рычаги для установки
ремня на место.

ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ре-
мень установлен таким образом, что
стрелки, нанесённые на нем, совпада-
ют с направлением его рабочего дви-
жения.

СИСТЕМА ПРИВОДА

12.09.2012 11:47:51

121

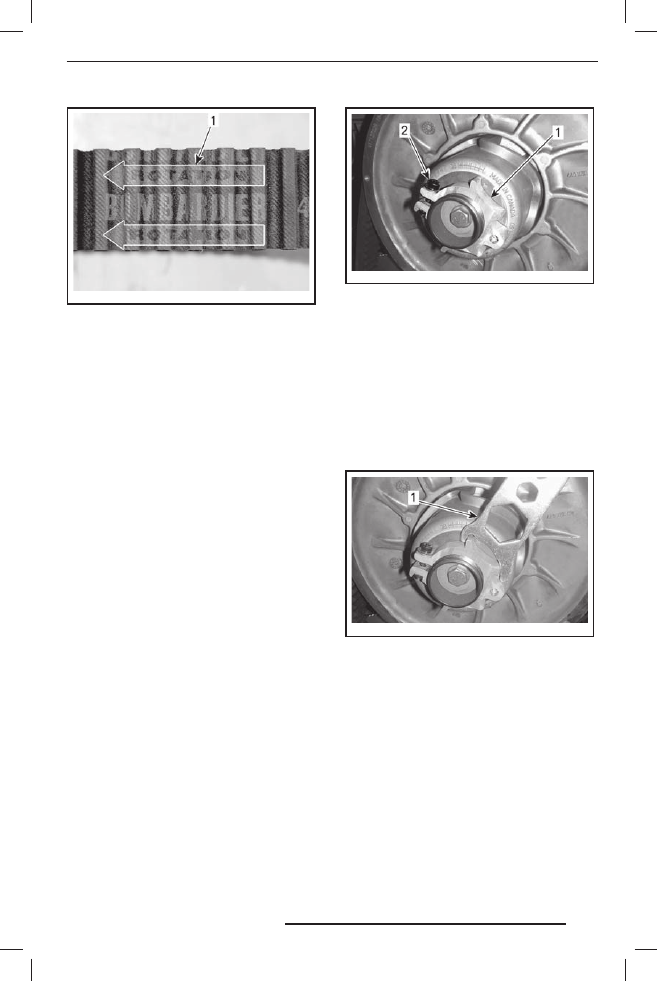

mmo2 008 -003 -045_a

1. Стрелки, указывающие направления рабочего

движения ремня

3. Выверните и снимите приспособле-

ние для разведений ведомого шкива.

4. Несколько раз проверните ведомый

шкив, чтобы ремень занял правиль-
ное положение между половинками.

5. Если установлен новый ремень, про-

изведите регулировку ремня по вы-
соте. См. «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».

6. Установите защитный кожух, см. гла-

ву «СНЯТИЕ И УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА».

7. Закройте боковую панель, см. «КА-

ПОТ И БОКОВЫЕ ПАНЕЛИ».

Регулировка ремня
вариатора по высоте

После установки нового ремня вариа-
тора необходимо проверить его регу-
лировку по высоте.

Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:

1. Снимите колпачок шнура безопас-

ности с контактного устройства вы-
ключателя двигателя.

2. Откройте левую боковую панель, см.

главу «КАПОТ И БОКОВЫЕ ПАНЕЛИ».

3. Снимите защитный кожух, как описа-

но в разделе «СНЯТИЕ ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».

4. Отпустите фиксирующий винт.

mmo2 011 -003 -010_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт

5. Используя специальное приспосо-

бление для регулировки подвески,
входящее в комплект возимого ин-
струмента, поворачивайте регулиро-
вочную муфту на четверть оборота
за раз, после чего проворачивайте
ведомый шкив, чтобы ремень занял
правильное положение между его
фланцами.

mmo2 011 -003 -011_a

АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки

ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.

РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ
ЗУБЧАТОЙ ПОВЕРХНОСТИ/МОДЕЛИ
550

Повторяйте шаг 5, пока ремень вариа-
тора не окажется вровень с краем ве-
домого шкива.

СИСТЕМА ПРИВОДА

12.09.2012 11:47:51

122

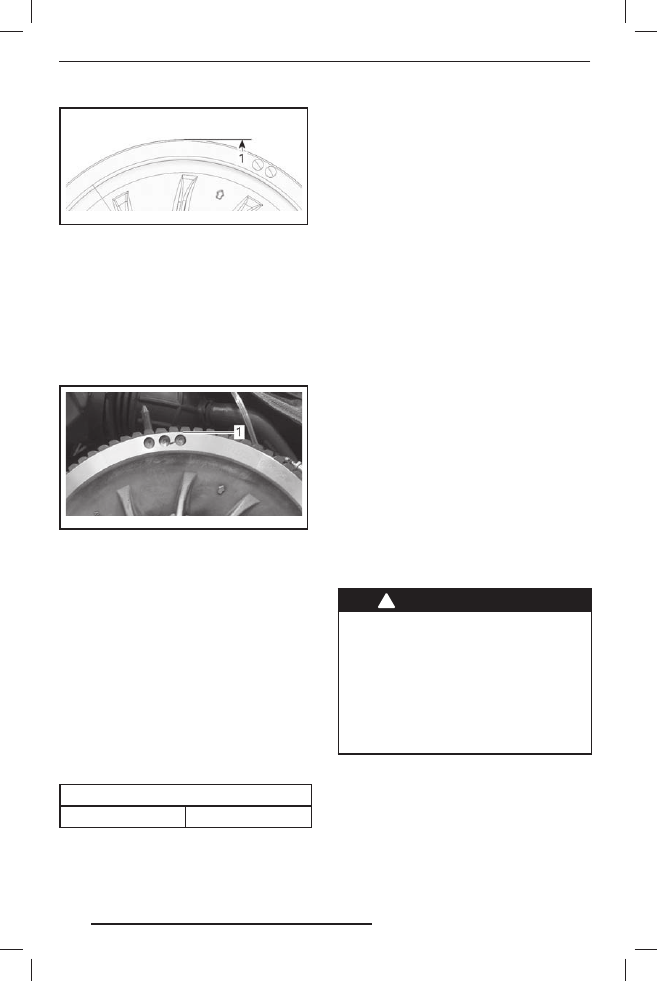

mmo2 012 -005 -981_a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Приводной ремень вровень с краем ведомого

шкива

РЕМЕНЬ, ИМЕЮЩИЙ ВНЕШНЮЮ
ЗУБЧАТУЮ ПОВЕРХНОСТЬ/МОДЕЛИ
E-TEC

Повторяйте шаг 5, пока нижние по-
верхности канавок внешней зубчатой
поверхности ремня вариатора не со-
впадут с краем ведомого шкива.

mmo2 012 -006 -905_a

ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ
РЕГУЛИРОВКА
1. Нижние поверхности канавок ремня вариато-

ра вровень с краем ведомого шкива

РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ

ПРИМЕЧАНИЕ: Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверх-
ности ремня вариатора относительно
края шкива. И наоборот, при вращении
муфты по часовой стрелке поверхность
ремня поднимается.

6. Надёжно затяните фиксирующий

винт. По возможности затяните винт
указанным моментом, используя ди-
намометрический ключ.

МОМЕНТ ЗАТЯЖКИ

Фиксирующий винт

(5,5 ± 0,5) Н•м

7. Установите защитный кожух ремня

вариатора, см. «УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА».

8. Закройте боковую панель, как опи-

сано в главе «КАПОТ И БОКОВЫЕ
ПАНЕЛИ».

ПРИМЕЧАНИЕ: Данные регулировки
являются предварительными, но, как
правило, подходят для всех моделей
и типов ремней. В некоторых случаях,
при запуске двигателя, снегоход может
«ползти» — это указывает на то, что ре-
мень перетянут.

Если снегоход «ползёт», произведите
повторную регулировку ремня вариато-
ра, опустив его внешнюю поверхность
относительно края ведомого шкива.
При необходимости повторяйте регу-
лировку, пока движение снегохода не
прекратится.

Включение передачи заднего хода

ПРИМЕЧАНИЕ: Если внешняя поверх-
ность ремня находится слишком высоко
над краем ведомого шкива, передача
заднего хода может не включаться.
Если включение передачи заднего хода
не происходит правильно, убедитесь
в правильной регулировке ремня ва-
риатора. При необходимости опустите
внешнюю поверхность ремня относи-
тельно края ведомого шкива вариатора.

Регулировка ведущего
шкива вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двигате-
ля. Для выполнения регулировки
выберите безопасное место вдали
от снегоходных трасс.

Общие сведения

Заводская регулировка ведущего шки-
ва обеспечивает передачу максималь-
ной мощности двигателя при заданной
частоте вращения коленчатого вала.
Под действием различных факторов
(температура воздуха, атмосферное
давление, высота над уровнем моря)
обороты двигателя могут измениться,

СИСТЕМА ПРИВОДА

12.09.2012 11:47:51

123

что вызовет изменение динамических
и других эксплуатационных характери-
стик снегохода.

Конструкция ведущего шкива позво-
ляет согласовать работу вариатора с
характеристиками двигателя, чтобы он
мог развивать максимальную мощность
в широком диапазоне скоростей.

Регулировочными винтами необходи-
мо добиться того, чтобы фактические
максимальные обороты двигателя со-
ответствовали оборотам максимальной
мощности двигателя.

ДВИГАТЕЛЬ

ЧАСТОТА ВРАЩЕНИЯ

КОЛЕНЧАТОГО ВАЛА,

ПРИ КОТОРОЙ РАЗВИ-

ВАЕТСЯ МАКС. МОЩ-

НОСТЬ, об/мин

550 SK

6800 ± 100

600 HO E-TEC

8100 ± 100

800 R E-TEC

7900 ± 100

ПРИМЕЧАНИЕ: Для измерения частоты
вращения коленчатого вала пользуй-
тесь цифровым тахометром высокого
класса точности.

ПРИМЕЧАНИЕ: Описываемая ниже ре-
гулировка влияет на работу двигателя
только на высокой частоте вращения
коленчатого вала.

Имеется шесть положений, обозначен-
ных цифрами от 1 до 6.

Регулировочные болты могут занимать
одно из 6 различных положений, кото-
рые определяются цифрами, нанесён-
ными на их головках.

Текущая настройка определяется циф-
рой на головке болта, совпадающей с
меткой на шкиве.

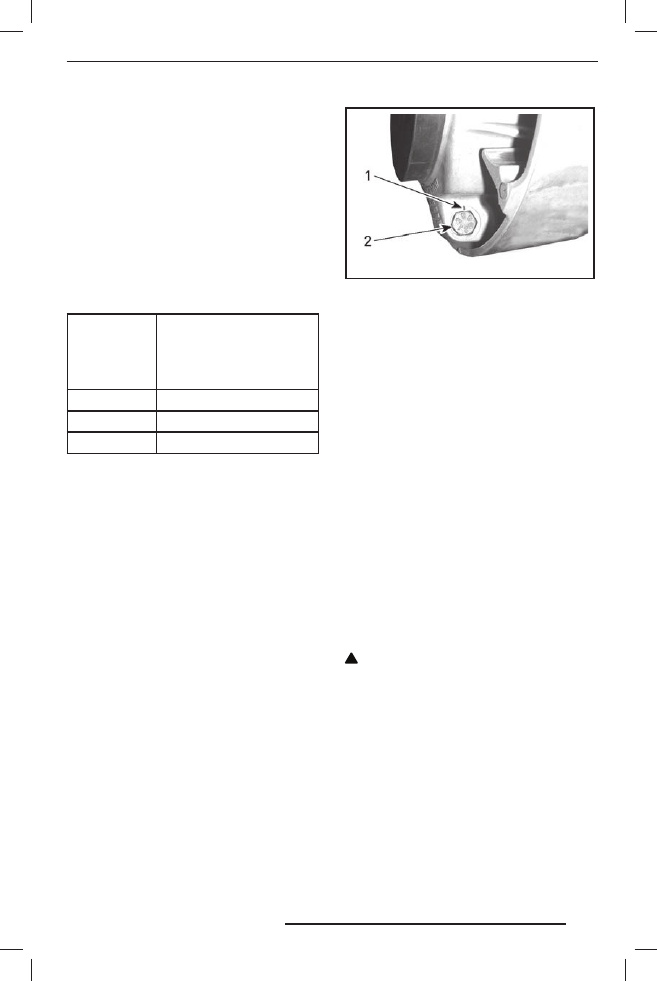

mmo2 011 -002 -101_a

НАСТРОЙКА ШКИВА
1. Метка
2. Цифра

Изменение регулировки в соседнее по-
ложение приводит к изменению макси-
мальной частоты вращения примерно
на 200 об/мин.

Чем больше номер позиции регулиро-
вочного винта, тем более высокие обо-
роты развивает двигатель, и наоборот.

Пример:

Регулировочный болт повернут из положе-
ния «4» в положение «6» — максимальная
частота вращения коленчатого вала двига-
теля увеличится на 400 об/мин.

Регулировка

Ослабьте контргайку, чтобы частич-
но вытянуть регулировочный болт из
крышки и переставить его в требуе-
мое положение. Не отворачивайте кон-
тргайку полностью. После регулировки
затяните контргайку крутящим момен-
том 10 Н•м.

ОСТОРОЖНО Запрещается пол-

ностью вынимать калибровочный
б о л т в о и з б е ж а н и е в ы п а д е н и я
внутренних шайб. Все три регули-
ровочных болта ведущего шкива
должны быть установлены в оди-
наковое положение.

СИСТЕМА ПРИВОДА

12.09.2012 11:47:51
