Чистка и защитная смазка

Очистите снегоход от грязи и следов ржав-
чины.
Для чистки снегохода пользуйтесь только
фланелевой тканью (или аналогичной).

ОСТОРОЖНО Пользуйтесь фла-

нелью д ля протирки ветрового

стекла и капота. Мягкая фланеле-

вая ткань не оставляет царапин

на обрабатываемых поверхно -

стях.

Для очистки снегохода от масел, грязи и ко-
поти пользуйтесь чистящим средством
Heavy Duty Cleaner (P/N 293 110 001) (аэро-
зольный баллон 400 г) и (P/N 293 110 002)
(ёмкость 4 л).

ОСТОРОЖНО Не применяйте

Heavy Duty Cleaner для чистки та-

бличек и виниловых деталей.

Для ухода за виниловыми и пластиковыми
деталями предназначено чистящее сред-
ство Vinyl & Plastic Cleaner (P/N 413 711 200,
6 бутылей по 1 л).
Для удаления царапин с поверхности ветро-
вого стекла и капота пользуйтесь комплек-
том Scratch Remover Kit (P/N 861 774 800).

ОСТОРОЖНО Запрещается при-

менять сильнодействующие мою-

щие средства, обезжириватели,

краскорастворители, ацетон, веще-

ства, содержащие хлор, и другие

агрессивные средства для чистки

корпуса снегохода и пластмассо-

вых деталей.

Для чистки шкивов рекомендуем пользо-
ваться чистящим средством Pulley Flange
Cleaner (P/N 413 711 809).
Осмотрите корпус снегохода, устраните за-
меченные дефекты.
Закрасьте мелкие точечные дефекты на ме-
таллических деталях. На все металлические
детали, включая хромированные стержни
амортизаторов, распылите защитную смаз-
ку XP-S Lube (P/N 293 600 016).
Нанесите защитную восковую пасту на кор-
пус снегохода и все окрашенные детали
рамы.
ПРИМЕЧАНИЕ: Наносите пасту только
на поверхности с блестящей, глянцевой от-
делкой. Накройте снегоход чехлом, чтобы
во время хранения на его корпусе не скапли-
валась пыль.

КОРПУС/РАМА

ОСТОРОЖНО Снегоход должен

храниться в су хом прох ла дном

месте. Накройте снегоход непро-

зрачным чехлом, чтобы защитить

пластмассовые детали и лакокра-

сочное покрытие от воздействия

солнечных лучей.

Приподнимите заднюю часть снегохода так,
чтобы гусеница не касалась опорной поверх-
ности. Поставьте снегоход на механическую
опору с широким основанием и отражатель-
ной панелью сзади.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытай-

тесь поднять тяжёлый снегоход

в одиночку. Пользуйтесь подъ-

ёмными устройствами и приспо-

соблениями или позовите кого-

нибудь на помощь.

ПРИМЕЧАНИЕ: Не ослабляйте натяжение
гусеничной ленты.

Замена ламп

После замены перегоревшей лампы про-
верьте работоспособность осветительно-
го прибора.

Головная оптика

ОСТОРОЖНО Во избежание со-

кращения срока службы галоген-

ных ламп не касайтесь пальцами

стек лянной колбы лампы. Если

Вы дотронулись до стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

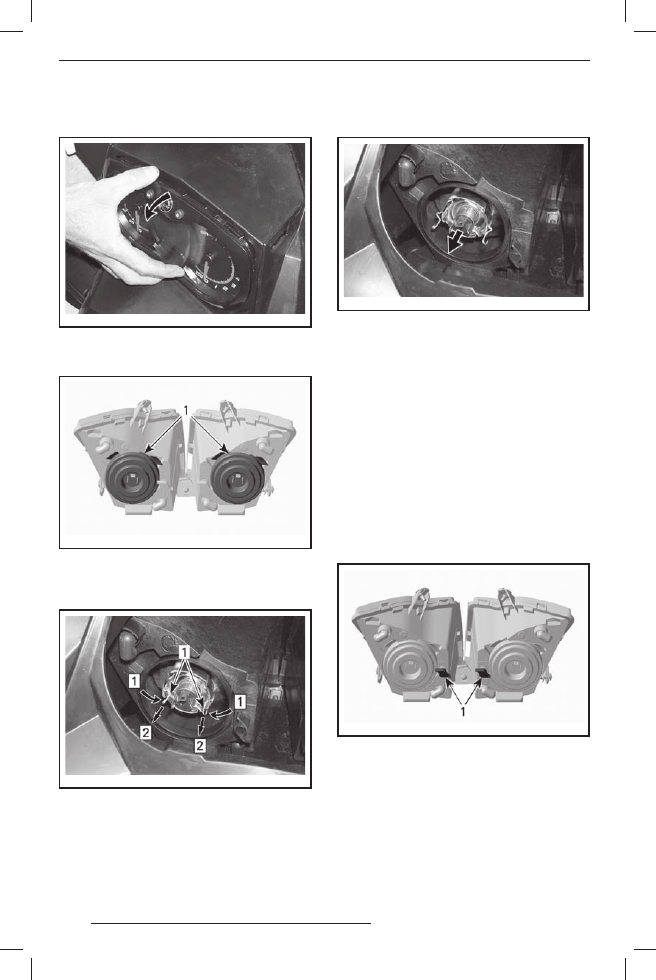

С помощью маленькой отвёртки освободи-
те защёлки многофункционального центра.

mmo2 007 -009 -061_a

1. Защёлки

КОРПУС/РАМА

Осторожно потяните многофункциональный
центр и отведите его в сторону.

mmo2 007 -009 -062_a

Разъедините разъём перегоревшей лампы.
Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

Нажмите и потяните одновременно за обе сто-
роны цоколя для изъятия лампы из гнезда.

mmo2 007 -009 -063_a

Шаг 1: Нажмите обе стороны
Шаг 2: Потяните, чтобы освободить
1. Защёлка

Выньте лампу и замените её. Установите
в обратной последовательности.

mmo2 007 -009 -064_a

ИЗВЛЕКИТЕ И ЗАМЕНИТЕ ЛАМПУ

Замена лампы заднего фонаря

При выходе из строя лампы заднего фонаря
для получения доступа к ней снимите крас-
ный рассеиватель, отвернув два винта его
крепления.
В светодиодном заднем фонаре замена све-
тодиодов не производиться. В случае воз-
никновения неисправности фонарь заменя-
ется в сборе. Закрепите новый фонарь вин-
тами.

Регулировка головной оптики

Снимите многофункциональный центр, как
описано в главе «ЗАМЕНА ЛАМП». Для ре-
гулировки направления пучка света вращай-
те маховик.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Маховики

ПРЕДОСТЕРЕЖЕНИЕ

А в т о р и з о в а н н ы й д и л е р Ly n x

должен проверить систему смаз-

ки и топливную систему снегохо-

да в соответствии с указаниями

раздела «ТЕХНИЧЕСКОЕ ОБСЛУ-

ЖИВАНИЕ».

Хранение

Снегоход должен быть правильно подготов-
лен к хранению в летний период. Аналогич-
ные меры следует предпринять и в зимний
период, если не предполагается использо-
вать снегоход в течение трёх месяцев или
более.
Для подготовки снегохода к хранению обра-
титесь к авторизованному дилеру Lynx.

Система охлаждения двигателя

Антифриз необходимо заменять каждые
5 лет.
Замену антифриза и проверку его плотности
должен проводить дилер Lynx.

ОСТОРОЖНО Неправильно по-

д о б р а н н а я с м е с ь а н т и ф р и з а

не сможет предохранить систему

ох лаж дения от замерзания, что

приведёт к серьёзному поврежде-

нию двиг ателя. Ес ли ос т авить

старый антифриз, то он, со време-

нем, утратит свои свойства и не

сможет эффек тивно ох ла ж дать

двигатель при дальнейшей экс-

плуатации.

ОСТО РОЖНО Н е з а п ус к а й т е

двигатель во время периода хра-

нения снегохода.
Подготовка двигателя к хранению

ДВИГАТЕЛИ E-TEC
Для обеспечения надёжной защиты во вре-
мя хранения внутренние части двигателя
E-TEC, как и внутренние части других двух-
тактных двигателей должны быть смазаны.
Система E-TEC имеет встроенную функцию
консервации, которая может быть активиро-
вана водителем.
Порядок активации данной функции следу-
ющий:
1. Установите снегоход в хорошо проветри-

ваемом месте.

ХРАНЕНИЕ И ПРЕДСЕЗОННАЯ ПОДГОТОВКА

2. Запустите двигатель и дайте ему пора-

ботать на оборотах холостого хода, пока
он не прогреется до рабочей темпера-
туры (следите за отображением темпе-
ратуры охлаждающей жидкости на дис-
плее).

3. Нажмите кнопку SET (S) для перехода

в режим одометра.

mmr2009-004-002

ПРИМЕЧАНИЕ: Режим хранения не функ-
ционирует в других режимах (trip A, trip B и
hr trip).

4. Удерживая кнопку SET (S) в нажатом по-

ложении, несколько раз нажмите пере-
ключатель света фар.

5. Отпустите переключатель и кнопку ког-

да на дисплее отобразиться «PUSH S».

mmr2009-004-003

6. Снова нажмите и удерживайте в нажа-

том положение в течение 2—3 с кнопку
SET (S).

7. Когда на дисплее отобразиться «OIL» от-

пустите кнопку и дождитесь окончания
процедуры.

ХРАНЕНИЕ И ПРЕДСЕЗОННАЯ ПОДГОТОВКА

mmr2009-004-004

Процедура смазки двигателя занимает при-
близительно 1 мин. В это время частота вра-
щения коленчатого вала двигателя будет не-
сколько увеличена.
По окончанию процедуры смазки блок управ-
ления двигателем (ECM) заглушит двига-
тель.
Снимите ключ DESS с выключателя.

ВНИМАНИЕ

Не запускайте двига-

тель во время хранения.

Предсезонная подготовка

Обратитесь к авторизованному дилеру Lynx.
