Агротехника Профессионалов

- смажьте узлы трения согласно

через 500 часов работы или 1 раз в два

таблице 13.

сезона.

Если комбайн после наработ-

На комбайне по заказу потреби-

ки

250—300 моточасов не будет

теля может быть установлена автома-

продолжать уборку, то операции

тическая централизованная система

ТО-2 совместите с операциями

смазки (далее - АЦСС). Система предна-

подготовки комбайна к хранению.

значена для подачи смазочного матери-

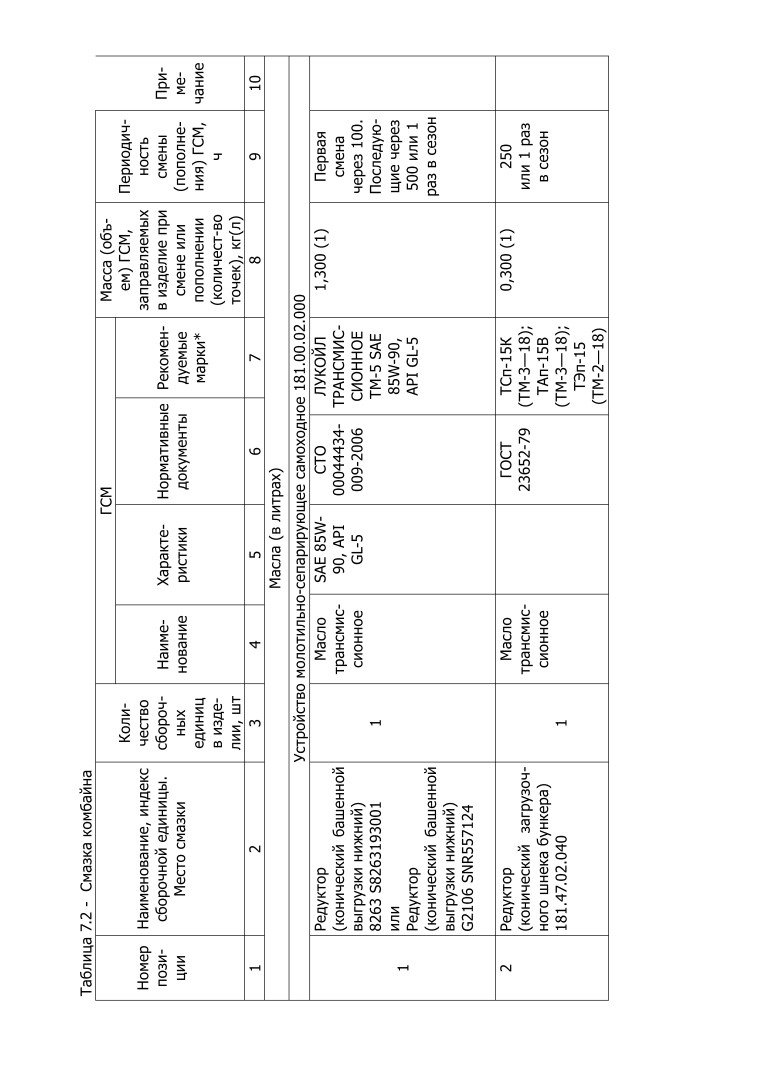

7.7 Смазка комбайна

ала к 39 труднодоступным узлам трения

В период эксплуатации смазку

на комбайне Необходимая информация

комбайна проводить в соответствии с

по безопасному и экономичному исполь-

таблицей смазки 13, рисунками 7.1, 7.2

зованию АЦСС приведена в руководстве

и схемами смазки №1, №2 (рисунок 7.3-

по эксплуатации «Автоматическая цент-

7.6).

рализованная система смазки зерно-

Таблица и схемы смазки распро-

уборочного комбайна РСМ-181, которое

страняются на исполнения комбайнов в

прикладывается к комбайну, оборудо-

комплектации с управляемыми мостами

ванному АЦСС.

181.02.02.100, 181.02.02.200 или актив-

7.7.1 Смазка моста управляемых

ным управляемым мостом 181.02.02.000

колес 181.02.02.100

фирмы TUTHILL, мостом ведущих колес

Перед смазкой моста управляемых

фирмы CIT, камерой наклонной, уста-

колес 181.02.02.100 необходимо откру-

новкой моторной и измельчителем.

тить нижнюю масленку 2 (использует-

Смазку сменных агрегатов (жатки,

ся как спускной штуцер), а далее через

тележки, платформы-подборщика) и

верхнюю масленку 1 зашприцевать смаз-

комплектующих (двигателя, кондицио-

ку, до выделения ее из нижнего отверс-

неров и др.) проводить в соответствии

тия, после чего нижнюю масленку закру-

с инструкцией по эксплуатации на эти

тить обратно (рисунок 7.1)

агрегаты.

7.7.2 Смазка редуктора коничес-

НЕОБХОДИМО:

кого выгрузного шнека

Редуктор 1 (конический выгрузно-

- применять основные смазочные

го шнека (верхний) 8264 S8264100000

материалы, указанные в таблице смаз-

фирмы

«Bondioli» заправить смазкой

ки, или дублирующие их;

Литол - 24 ГОСТ 21150-87 или смазоч-

- перед смазкой удалять загрязне-

ным маслом, соответствующим GP 00 G

ния с масленок;

по DIN 51826 или GP 000 G по DIN 51826

- для равномерного распреде-

(смешивать не допускается) в количес-

ления смазки включить рабочие орга-

тве не менее 0,8 кг, через масленку 3

ны комбайна и прокрутить на холостых

, заполнение подшипников опор редук-

оборотах 2…10 мин;

тора контролировать через отверстия А

На схемах точки сгруппированы в

и Б (рисунок 7.2). Заправлять редуктор

зависимости от периодичности смазки:

нужно в следующей последовательнос-

через 50 часов работы (ТО-1), через 250

ти:

часов работы или 1 раз в сезон (ТО-2),

- снять лючки 2,4 (ключ S 13);

240

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

ра А контрольную заглушку и затянуть

до отказа (шестигранный S4 ключ 7812-

0373 Ц15.хр ГОСТ11737-93);

- свинтить контрольную заглуш-

ку с отвертия Б (шестигранный S4 ключ

7812-0373 Ц15.хр ГОСТ11737-93);

- заправить редуктор смазочным

материалом, продолжать заправку до

появления смазочного материала из

контрольного отверстия Б;

- ввинтить в отверстие редукто-

ра Б контрольную заглушку и затянуть

до отказа (шестигранный S4 ключ 7812-

1 - верхняя масленка; 2 - нижняя масленка

0373 Ц15.хр ГОСТ11737-93);

Рисунок 7.1 - Спускной штуцер

- установить лючки.

- свинтить контрольную заглушку

с отверстия А (шестигранный S4 ключ

7812-0373 Ц15.хр ГОСТ11737-93);

- заправить редуктор смазочным

материалом, продолжать заправку до

появления смазочного материала из

контрольного отверстия А;

- ввинтить в отверстие редукто-

1 - редуктор; 2,4 - лючки; 3 - масленка

Рисунок 7.2 - Редуктор конический выгрузного

шнека

241
