6.8 Эксплуатация электрообору-

дования

6.8.1 Блоки предохранителей

электрооборудования

Для защиты электрических цепей

при коротком замыкании на корпус и

для защиты от повышенного энергопот-

ребления все цепи электрооборудова-

ния комбайна защищены предохраните-

лями.

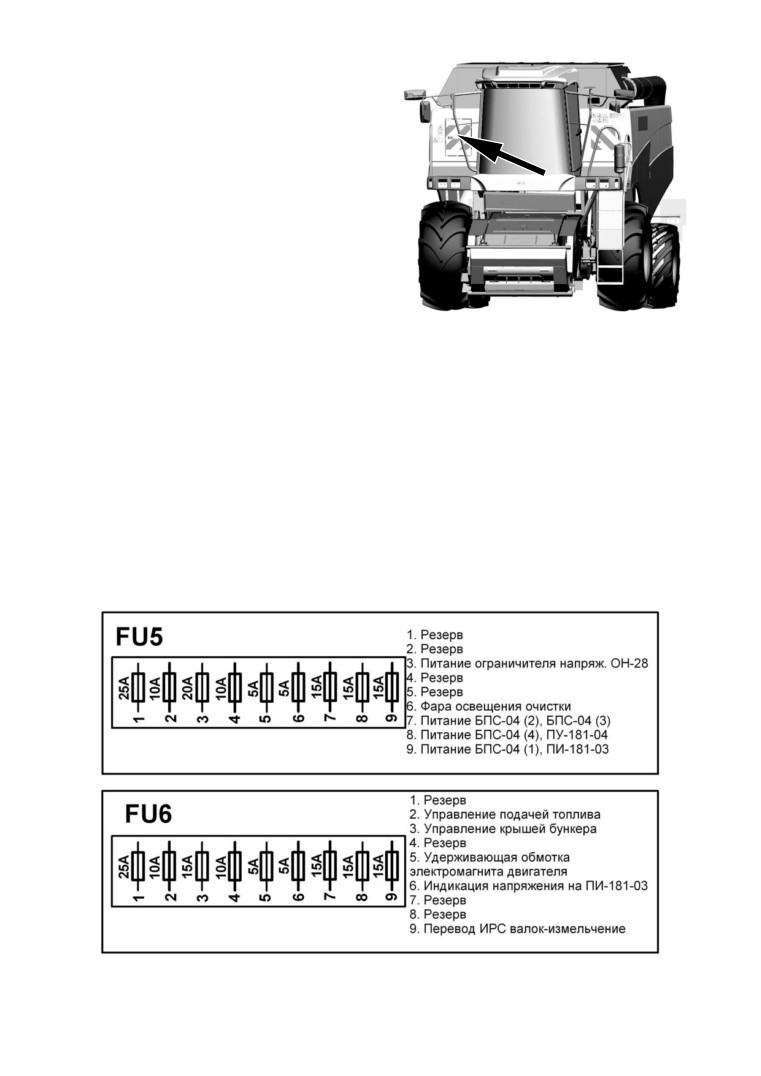

В соединительном ящике на пере-

дней стенке бункера справа

(рисунок

6.46), установлены блоки предохрани-

Рисунок 6.46 - Место расположение бло-

ков предохранителей FU5, FU6

телей FU5 и FU6, назначение которых

отражено на рисунке 6.47.

Рисунок 6.47 - Назначение предохранителей блока FU5 и FU6

177

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

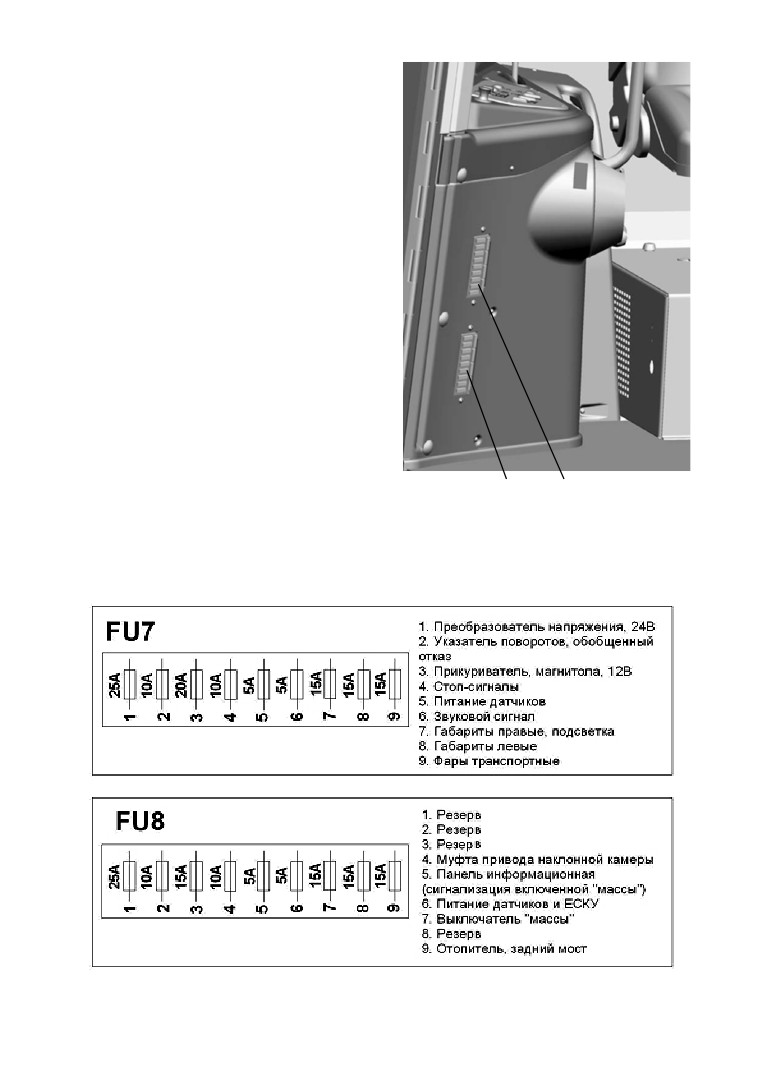

В панеле боковой пульта управле-

ния кабины установлены блоки предох-

ранителей FU7,FU8 (рисунок 6.48)

Назначение блоков предохрани-

телей FU7 и FU8 приведены на рисунке

6.49.

1 - блок предохранителей FU7; 2 - блок предох-

ранителей FU8

Рисунок 6.48 - Местоположение блоков

предохранителей FU7,FU8

Рисунок 6.49 Таблички - Назначение блоков предохранителей FU7,FU8

178

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

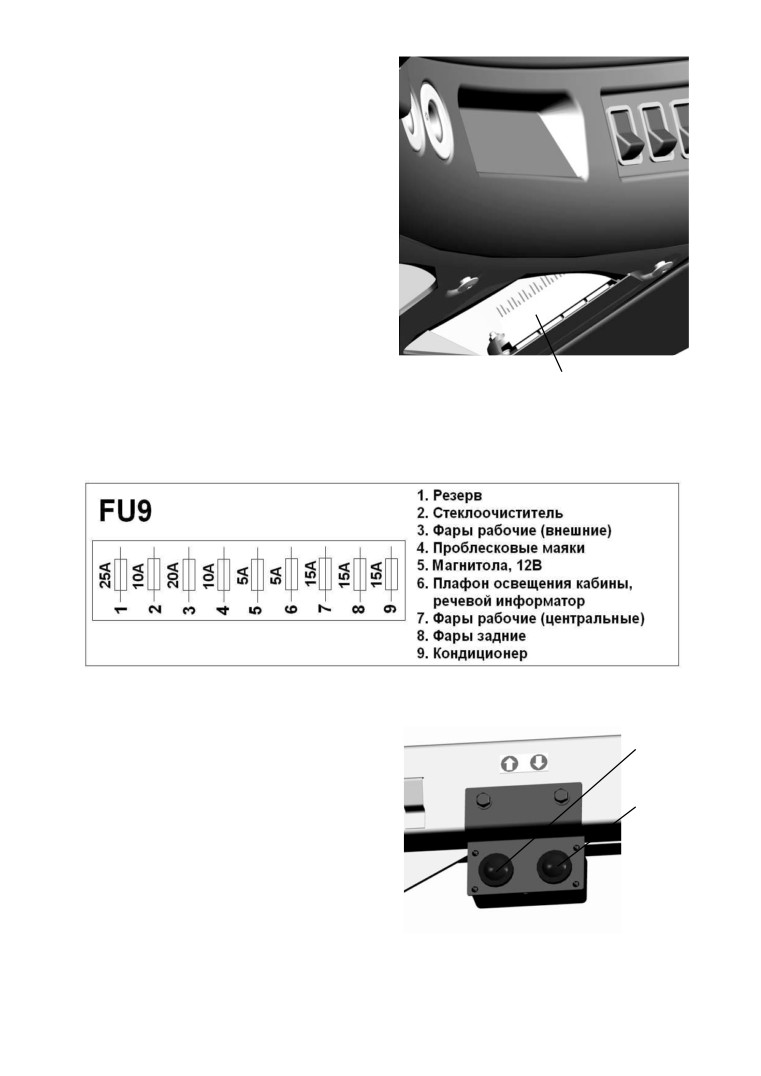

В верхней панели кабины комбай-

на установлен блок предохранителей

FU9 (рисунок 6.50).

Назначение блоков предохрани-

телей FU9 приведены на рисунке 6.51.

1 - блок предохранителей FU9

Рисунок 6.50 - Местоположение блоков

предохранителей FU9

Рисунок 6.51 Табличка - Назначение блоков предохранителей FU9

6.8.2 Пульт перевода ИРС

В задней части комбайна под

гидробаками расположен пульт перево-

да ИРС. Назначение клавиш представле-

но на рисунке 6.52.

ВНИМАНИЕ! ПЕРЕВОД ИРС НЕОБ-

ХОДИМО ПРОИЗВОДИТЬ ПРИ ВЫКЛЮ-

ЧЕННЫХ АГРЕГАТАХ КОМБАЙНА.

Место расположения клавиш

пульта перевода ИРС указано на рисун-

1 - перевод ИРС в положение «валок»; 2 - пере-

ке 6.53.

вод ИРС в положение «измельчение»

Рисунок 6.52 - Назначение клавиш пуль-

та перевода ИРС

179

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

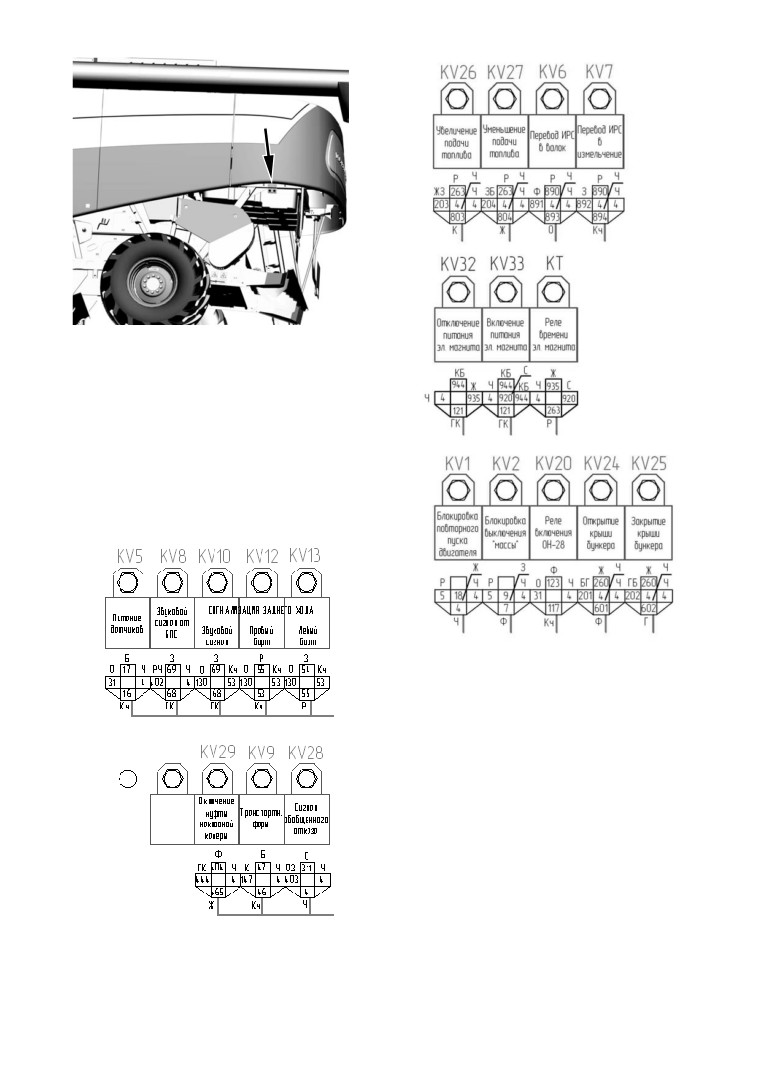

Рисунок 6.53 - Место расположение кла-

виш пульта перевода ИРС

6.8.3 Назначение реле

На рисунках 6.54 - 6.57 приведе-

ны назначения реле, установленных на

комбайне.

Рисунок 6.55 - Назначение реле, уста-

новленных в соединительном ящике

Рисунок 6.54 - Назначение реле, уста-

новленных в коммутационном ящике ка-

бины

180

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

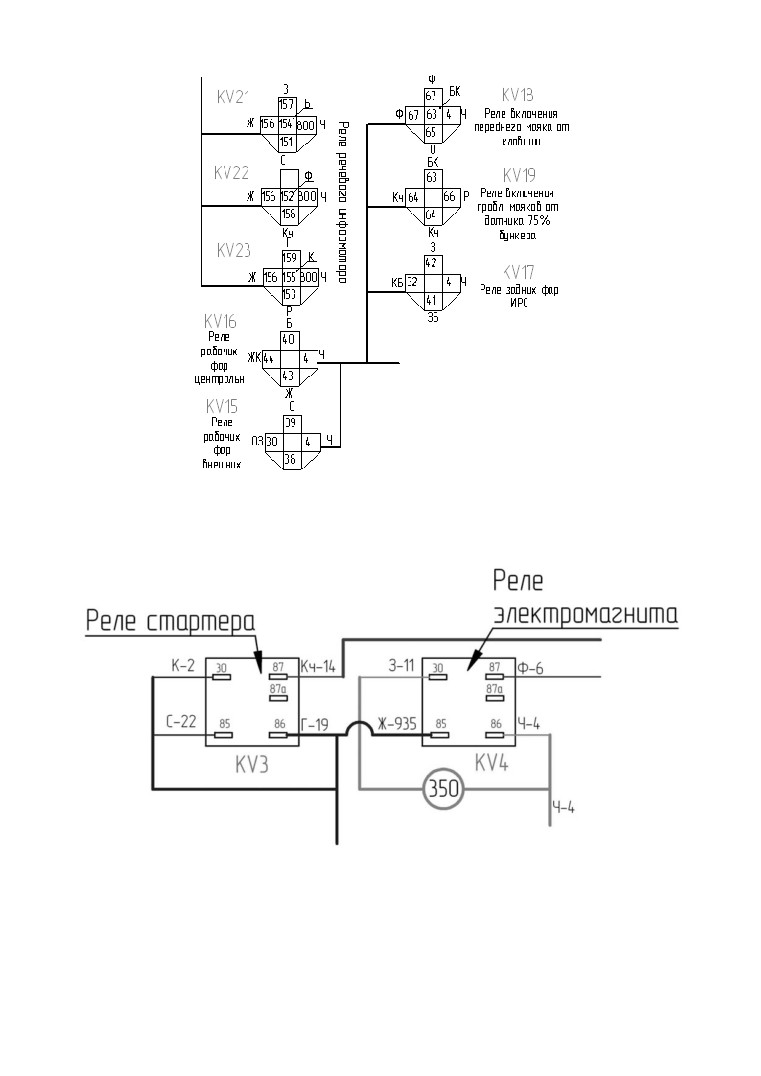

Рисунок 6.56 - Назначение реле, установленных в верхней панели кабины

Рисунок 6.57 - Назначение реле, установленных в блоке пуска

181

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Этот выключатель позволяет

6.8.4 Эксплуатация электросисте-

отключать аккумуляторы от электросис-

мы

темы комбайна. Отключать/включать

Аккумуляторные батареи

«массу» можно как непосредственно

Комбайн оборудован двумя

на самом переключателе, так и дистан-

В аккумуляторными батареями

(далее

ционно, с помощью кнопки из кабины,

АКБ), которые соединены между собой

расположенной на рулевой колонке.

последовательно, что в сумме дает

ВНИМАНИЕ! НИКОГДА НЕ

напряжение бортовой сети равное 24 В.

ВЫКЛЮЧАТЬ

«МАССУ» ПРИ РАБОТА-

ВНИМАНИЕ! ВЫДЕЛЯЮЩИЙСЯ В

ЮЩЕМ ДВИГАТЕЛЕ. В ПРОТИВНОМ

АКБ ГАЗ МОЖЕТ ВЗОРВАТЬСЯ. ИЗБЕГАТЬ

СЛУЧАЕ ПОСТРАДАЕТ ЭЛЕКТРОНИКА, А

ИСКР И ОТКРЫТОГО ОГНЯ ВБЛИЗИ АКБ.

ВСПЛЕСКИ НА ГЕНЕРАТОРЕ МОГУТ БЫТЬ

ПРИ ПРОВЕРКЕ УРОВНЯ ЭЛЕКТРОЛИТА

ОПАСНЫМИ.

В АКБ ПОЛЬЗОВАТЬСЯ ЭЛЕКТРИЧЕСКИМ

Генератор

ФОНАРИКОМ.

Раз в год необходимо поручать

Ни в коем случае не проверяй-

генеральную проверку квалифициро-

те, заряжена ли батарея, прикладывая

ванному специалисту. Никогда не соеди-

к ее выводам металлический предмет.

нять массу на вывод и не подсоединять

Использовать вольтметр.

перемычки к какому-либо выводу гене-

Всегда отсоединять кабель бата-

ратора. При подключенных батареях

реи на

«массу»

(-) первым и вновь

или работающем генераторе никогда не

подсоединять его клемму в последнюю

подсоединять или отсоединять провода

очередь.

генератора.

ВАЖНО! ВСЕГДА СОДЕРЖАТЬ

Общие меры предосторожности

БАТАРЕИ В ЧИСТОТЕ И СВОБОДНЫМИ

для электронных систем

ОТ МЯКИНЫ. ОТСОЕДИНЯТЬ КАБЕЛЬ

Категорически запрещается отсо-

«МАССЫ» АККУМУЛЯТОРА ПЕРЕД ПРОВЕ-

единять аккумуляторные батареи при

ДЕНИЕМ ЛЮБЫХ РАБОТ ПО ЭЛЕКТРО-

включенном ключе зажигания. Причи-

СИСТЕМЕ.

ны: это может вызвать пиковые импуль-

Если продолжительное время

сы электрического напряжения, которые

комбайн не эксплуатируется, снять бата-

выведут из строя электронные компо-

реи и хранить их в прохладном сухом

ненты.

месте. Во избежание разрушения плас-

Не подключать кабельные пере-

тин не менее одного раза в три месяца

мычки при включенном ключе зажигания.

заряжать батареи. При работе комбайна

Причины: это может вызвать пиковые

необходимо один раз в неделю обмы-

импульсы электрического напряжения,

вать батарею, щеткой удалять окислы на

которые выведут из строя электронные

выводах, промазывать выводы батареи и

компоненты.

кабельные клеммы литолом, проверять

Отсоединять

аккумуляторные

незасоренность вентиляционных отвер-

батареи перед подзарядкой. Причины:

стий в заливных крышках.

процесс подзарядки может замедлить-

Выключатель массы

182

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

ся из-за потребителей тока в систе-

БПС-04 (далее БПС) (рисунок 6.58) в

ме. Зарядные устройства аккумулято-

составе ЕСКУ предназначен для:

ров могут вызвать броски напряжения,

- сбора информации от анало-

вызывающие повреждения электрон-

говых, дискретных датчиков и сигна-

ных компонентов.

лизаторов (кнопок, клавиш, концевых

Категорически запрещается запус-

выключателей, датчиков и сигнализа-

кать машину с напряжением, превышаю-

торов температуры, датчиков оборо-

щем установленное рабочее напряжение

тов, положения и т.д.), их первичной

машины. Причины: это может привести

обработки и передачи в адрес абонен-

к повреждению электронных компонен-

тов ЕСКУ;

тов.

- формирования команд управ-

При проведении сварочных работ

ления агрегатами

(электрогидрорасп-

необходимо полностью отключить акку-

ределителями, исполнительными реле

муляторную батарею. Причины: высо-

и электромеханизмами) по сигналам от

кие сварочные токи могут привести к

абонентов ЕСКУ;

повреждению проводки в заземляющем

- формирования команд управ-

контуре. Сварка также может вызвать

ления по сигналам от кнопок, клавиш,

броски электрического напряжения,

переключателей и т.п.

которые могут привести к повреждению

Комбайн оснащен четырьмя

электронных компонентов.

блоками БПС:

6.8.5 Эксплуатация системы конт-

1. Первый БПС-04 установлен на

роля расхода топлива

днище кабины комбайна.

Техническое

обслуживание

2. Второй БПС-04 установлен на

системы заключается в периодичес-

передней стенке бункера слева.

кой очистке встроенного в датчик ДРТ-

3. Третий БПС-04 установлен на

7.2 РСМ топливного фильтра (вместе с

задней стенке бункера.

чисткой или заменой фильтров грубой

4. Четвертый БПС-04 установлен

и тонкой очистки топлива, а также при

в коммутационном ящике в кабине.

сливе конденсата из топливной систе-

БПС являются унифицированны-

мы)

Во время эксплуатации следу-

ет следить за отсутствием подтекания

топлива из разъёмных соединений топли-

вопроводов датчика, а также за чистотой

электрических разъёмов и целостностью

электропроводки. Все обнаруженные

неполадки необходимо своевременно

устранять.

6.8.6 Блоки преобразования сиг-

налов БПС-04

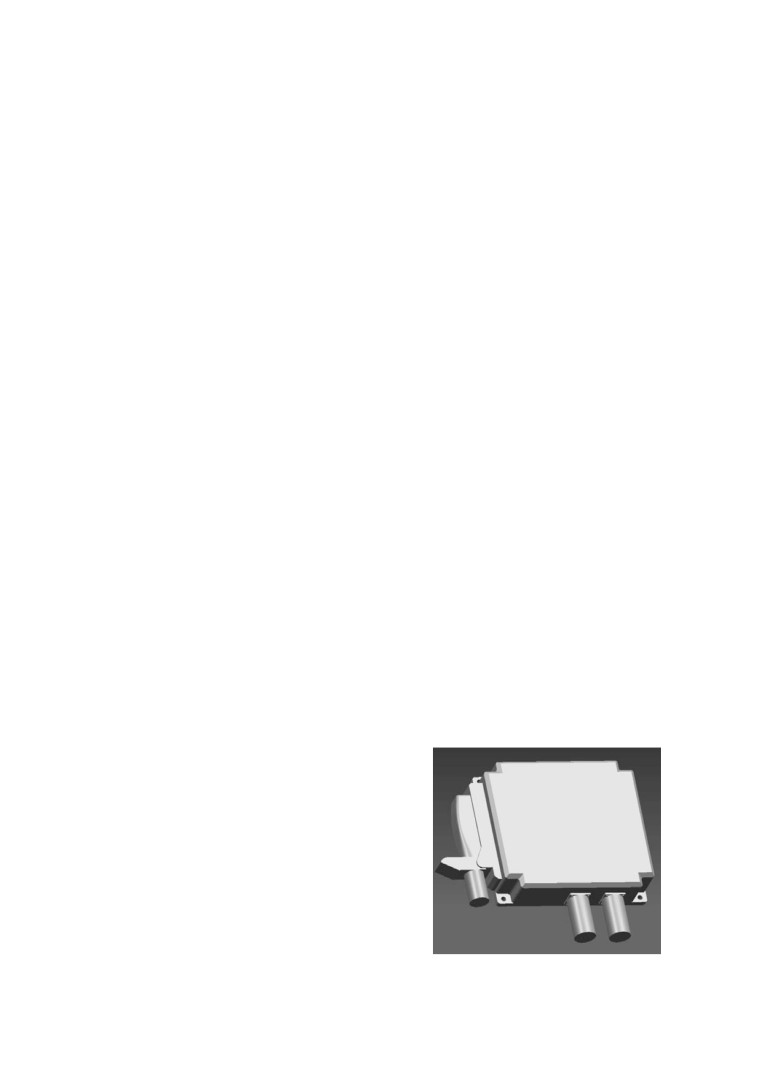

Рисунок 6.58 - Внешний вид блока пре-

Блок преобразования сигналов

образования сигналов БПС-03

183

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

ми и взаимозаменяемыми. При замене

блока происходит автоматическое опре-

деление номера (БПС-04 1, 2, 3 или 4) в

зависимости от места установки блока.

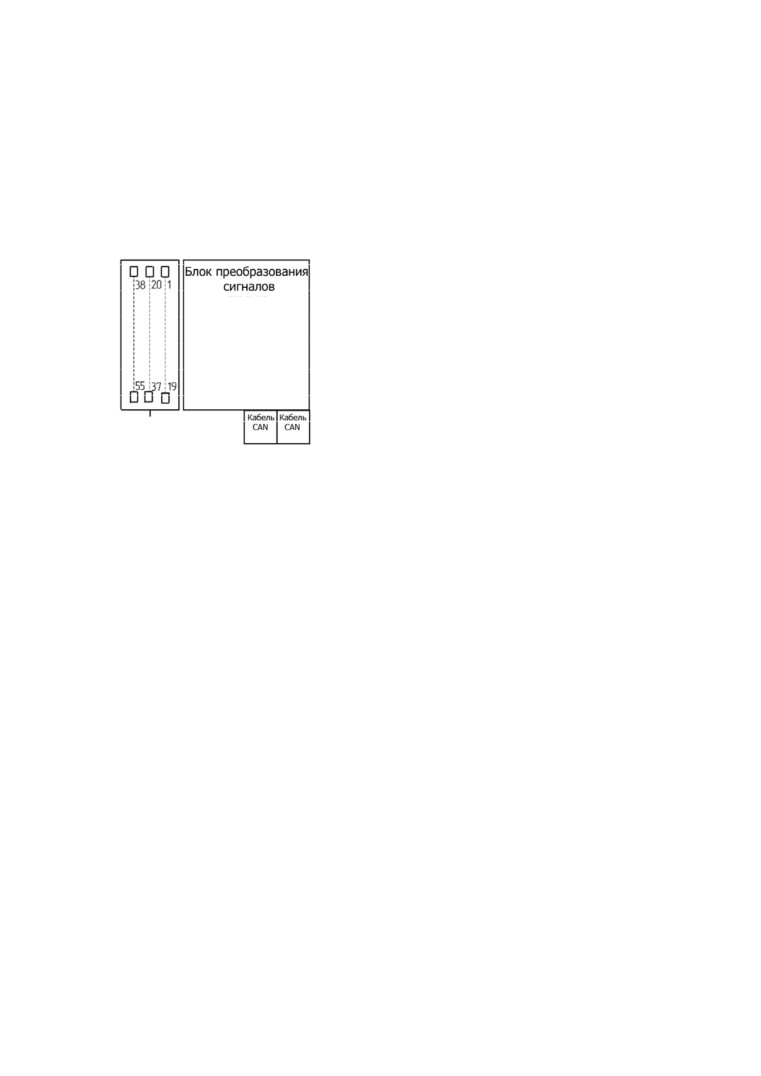

Каждый БПС имеет два выхода

для подключения к ЕСКУ (кабели CAN) и

разъем 55 контактов для подключения к

борт сети комбайна (рисунок 6.59).

Рисунок 6.59 - Выходы и разъемы БПС-

184

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Далее в форме таблиц 6.1, 6.2, 6.3, 6.4 приведены назначения и краткое

описание контактов каждого БПС, где № контакта - номер контакта в 55-контактном

разъеме.

Таблица 6.1 - Назначение контактов БПС-04 (1)

№ кон-

Потре-

Название сигнала или команды

Источник

Характер

такта

битель

Включение реверса наклонной ка-

Электро-

+24 B

меры

магнит

Вынос мотовила вперед

Электро-

+24 B

магнит

Мотовило назад

Электро-

+24 B

магнит

Подъём мотовила

Электро-

+24 B

магнит

Опускание мотовила

Электро-

+24 B

магнит

Нижнее положение наклонной ка-

Датчик

Корпус

меры

ДО13М-1

Скорость движения

Датчик CIT

Синус

Частота вращения мотовила

Датчик

Синус

ПрП-1М

Управление пропорциональным

Электро-

ШИМ

электромагнитом привода мотови-

магнит

200 Гц

ла

Общий датчика скорости

Общий датчика мотовила

22, 36

Корпус, «масса» комбайна

Корпус

4, 17,

Питание БПС-03 (1)

Предохрани-

+ 24 B

23, 35

тель FU5.9
