Комбайн зерноуборочный самоходный РСМ-181 «TORUM-740». Руководство - часть 1

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Комбайн зерноуборочный самоходный РСМ-181 «TORUM-740» разработан и

изготовлен по Государственному контракту от 28.11. 2006г № 6410.0810000.05.В03.

Комбайн зерноуборочный самоходный РСМ-181 «TORUM-740», навесные агрегаты и

запасные части к нему имеют сертификаты соответствия:

- в системе сертификации ГОСТ Р сертификат соответствия № РОСС RU. МС08.

В00573, выданный Органом по сертификации сельскохозяйственной техники ФГНУ

«Российский научно-исследовательский институт по испытанию сельскохозяйствен-

ных технологий и машин» сроком действия с 01.04.2009 по 01.04.2012г. и зарегистри-

рованный в Гос. Реестре под № 8181340;

- в системе сертификации СДС СХТ ПН сертификат соответствия № СДС СХТ

ПН.RU.ОСО5.H0048, выданный Органом по сертификации сельскохозяйственной

техники ФГНУ «Российский научно-исследовательский институт по испытанию сель-

скохозяйственных технологий и машин» сроком действия с 01.04.2009 по 01.04.2012г.

и зарегистрированный в Гос. Реестре под № 000448.

Комбайн зерноуборочный самоходный РСМ-181 «TORUM-740» сертифициро-

ван Государственной испытательной станцией машин для сельского, лесного хозяйс-

тва и пищевой промышленности (Чешская республика) на соответствие директивам

2004/108/ЕС и 98/37/ЕС.

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

1 ВВЕДЕНИЕ

атации применены следующие знаки:

-маркировка указаний, при несоб-

1.1 Общие сведения

людении которых имеется опасность для

Настоящая инструкция по эксплу-

здоровья и жизни обслуживающего лица

атации и техническому обслужива-

или окружающих людей;

нию (далее - инструкция по эксплуа-

-маркировка указаний, несоблю-

тации) действительна для комбайна

дение которых может вызвать повреж-

зерноуборочного самоходного РСМ-

дение комбайна.

181 «TORUM-740» (далее комбайн). В

В конце инструкции приведены

связи с постоянной работой по совер-

приложения А, Б, В, Г, Д, Е, Ж, З, И.

шенствованию в конструкцию комбай-

1.2 Перед запуском

на могут быть внесены изменения,

Для предотвращения несчастных

не отражённые в данном издании.

случаев всем лицам, работающим на

Настоящая инструкция по эксплу-

этом комбайне, обслуживающим его и

атации в первую очередь предназначена

осуществляющим ремонт или контроль,

для оператора, работающего на комбай-

следует прочитать настоящую инструк-

не. В ней содержится краткое описание

цию по эксплуатации, обратив особое

конструкции, сведения об эксплуатации

внимание на раздел «Требования безо-

комбайна, а также указания по уходу и

пасности».

техническому обслуживанию.

ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ

Двигатель, приспособления и агре-

ВЫХОДА ИЗ СТРОЯ ЭЛЕКТРОННЫХ

гаты имеют самостоятельные инструкции

БЛОКОВ ОТКЛЮЧЕНИЕ АККУМУЛЯ-

и руководства по эксплуатации, которы-

ТОРНЫХ БАТАРЕЙ ПРИ РАБОТАЮЩЕМ

ми и следует руководствоваться при их

ДВИГАТЕЛЕ КАТЕГОРИЧЕСКИ ЗАПРЕЩА-

обслуживании и эксплуатации.

ЕТСЯ.

К работе на комбайне должны

Несанкционированная установка

допускаться операторы категории «F»,

дополнительных систем и оборудова-

прошедшие обучение в региональном

ния влечет за сабой снятие комбайна с

сервисном центре по изучению устройс-

гарантии.

тва и правил эксплуатации комбайна,

Соблюдайте рекомендации по

имеющие удостоверение установленно-

правильному уходу и техническому

го образца.

обслуживанию комбайна

(далее ТО),

При управлении комбайном,

тем самым Вы обеспечите его постоян-

наряду с водительским удостоверением

ную готовность к эксплуатации и долгий

оператор обязан иметь при себе «Свиде-

срок службы.

тельство о регистрации машины».

Ремонт комбайна должен произ-

При движении по дорогам следу-

водиться в специализированных мастер-

ет соблюдать все правила дорожного

ских специально подготовленным персо-

движения страны, в которой эксплуати-

налом.

руется комбайн.

За последствия, вызванные нару-

В настоящей инструкции по эксплу-

шением правил эксплуатации и пожар-

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

ной безопасности, КЗ

«Ростсельмаш»

ответственности не несёт.

Эксплуатация применяемых на

комбайне шин должна соответствовать

“Правилам эксплуатации шин для трак-

торов и сельскохозяйяственных машин”.

Использование неоригинальных

запасных частей или не рекомендован-

ных КЗ «Ростсельмаш» для эксплуата-

ции может отрицательно сказываться на

заданных свойствах комбайна. За убыт-

ки, возникшие вследствие использова-

ния неразрешенных запасных частей и

материалов КЗ «Ростсельмаш» ответс-

твенность не несет.

Замечания и предложения, каса-

ющиеся конструкции, обслуживания и

эксплуатации комбайна, направляйте в

адрес КЗ «Ростсельмаш».

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов

2 ОБЩЕЕ ОПИСАНИЕ И ТЕХНИ-

- комплект сменных частей для

ЧЕСКАЯ ХАРАКТЕРИСТИКА

уборки риса;

- комплект сменных частей для

2.1 Назначение и область приме-

уборки кукурузы.

нения

2.1.3 Конструктивные особеннос-

Комбайн предназначен для убор-

ти

ки зерновых колосовых культур прямым

Комбайн изготавливается

и раздельным комбайнированием.

различных комплектациях. При заказе

2.1.1 Оборудование комбайна

комбайна следует пользоваться табли-

В зависимости от технологии

цей 2.1.

уборки и согласно заказу потребителя

2.2 Паспортные таблички и поряд-

комбайн может комплектоваться:

ковые номера

- жаткой для уборки зерновых

В соответствии с рисунком

2.1

колосовых культур на корню;

паспортная табличка 1 расположена на

- платформой-подборщиком для

площадке входа.

подбора зерновых колосовых культур из

В паспортной табличке указыва-

валков;

ют идентификационный

номер

(номер

- тележкой транспортной для

комбайна), год выпуска.

перевозки жатки,

2.1.2 Дополнительная комплекта-

ция

Для уборки различных видов

культур, изменения режимов работы

молотильного устройства и очистки

применяются дополнительные комплек-

ты сменных частей молотилки и приспо-

собления:

- комплект сменных частей для

уборки зерновых культур (просо, гречи-

ха, мелкосеменные масличные, крестоц-

ветные, горчица, рапс, рыжик);

- комплект сменных частей для

уборки семенников бобовых

(клевер,

люцерна, донник) и злаковых (тимофе-

евка луговая, ежа сборная, лисохвост

луговой, овсяница луговая и др.) трав,

а также семенников овощных культур,

требующих вытирания семян (морковь,

редис, лук, капуста, укроп, свекла столо-

вая), и мелкосеменной масличной крес-

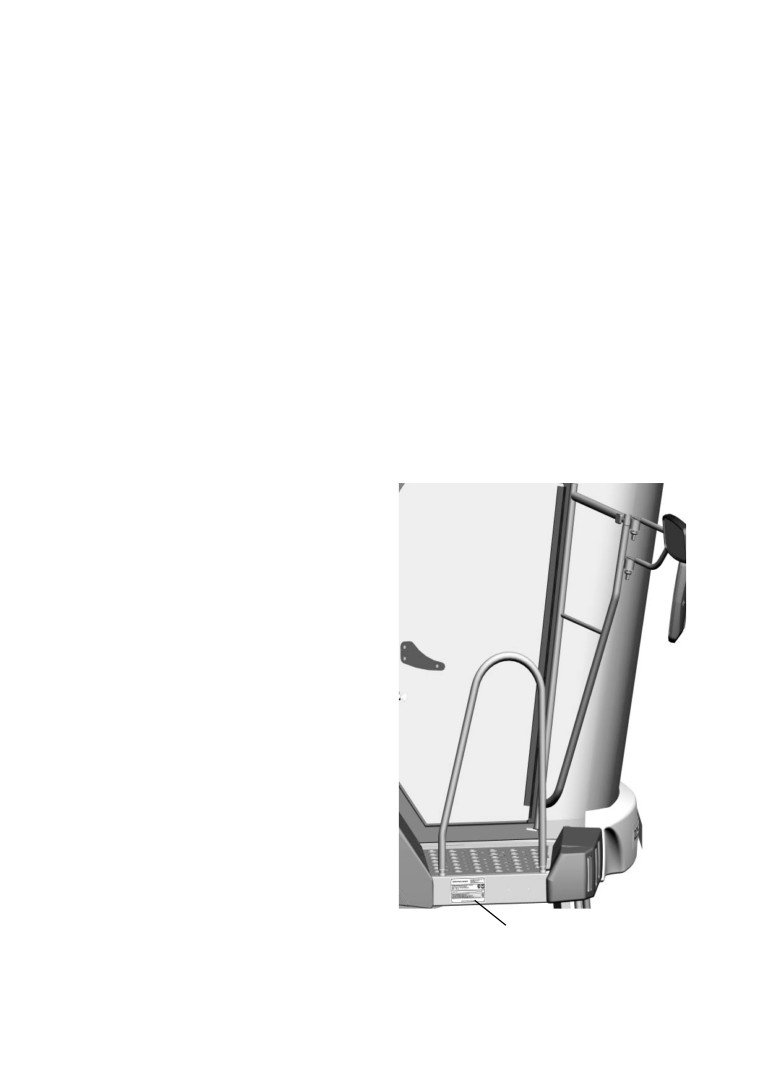

1 - паспортная табличка

Рисунок 2.1 - Расположение паспортной

тоцветной культуры (рапс);

таблички на площадке входа

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

Таблица 2.1 - Комплектация комбайна

Комплектующие

Наименование/наличие комплектующих

Воздушный

Есть/нет

компрессор

Мост веду-

Колесный 181.02.01.000/полугусеничный 181.02.04.000-

щих колес

Мост управля-

Ведущий

Ведомый

емых колес

181.02.02.000

181.02.02.100

181.02.02.200

фирмы «TUTHILL»

фирмы «GKN»

«РСМ»

Регулировка

Механическая/силовой привод LA30 301100-00100025

разбрасывателя

измельчителя-

разбрасыва-

теля (ИРС)

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

2.3 Краткие сведения об устройс-

вой решеткой стрясной доски и допол-

тве комбайна и его работе

нительным решетом происходит его

Комбайн состоит из жатки или

продувка. Слой зерновой смеси, прова-

платформы-подборщика (поставляемых

ливающийся через пальцевую решет-

по отдельному заказу), наклонной каме-

ку, несколько разрыхляется, благода-

ры, агрегата молотильного, ходовой

ря чему зерно и тяжелые примеси под

части, рабочего места оператора, уста-

действием воздушной струи вентилятора

новки моторной, гидрооборудования,

и колебательного движения решет легче

электрооборудования, системы контро-

проваливаются вниз, а полова и другие

ля и управления работой агрегатов и

легкие примеси выдуваются из моло-

рабочих органов, измельчителя-разбра-

тилки. После дополнительного решета

сывателя соломы (далее ИРС). Общий

зерновой ворох попадает в зону второ-

вид комбайна с жаткой представлен на

го перепада и затем на верхнее решето.

рисунке 2.2, в разрезе - на рисунках 2.3,

Провалившись через дополнительное,

2.4.

верхнее и нижнее решето, зерно попа-

2.3.1 Технологический процесс

дает на зерновой шнек.

прямого комбайнирования

Далее шнеком зерно транспорти-

Мотовило подводит порцию стеб-

руется в элеватор, который перемещает

лей к режущему аппарату и далее к

его к загрузочному шнеку бункера. Загру-

шнеку. Срезанные стебли транспортиру-

зочный шнек подает зерно в бункер.

ются шнеком к центру жатки, где выдви-

Из бункера зерно выгружается выгруз-

гающимися из шнека пальцами захва-

ным шнеком в транспортное средство.

тываются и перемещаются к приемному

Недомолоченные колоски, провалива-

битеру наклонной камеры битерного

ясь через верхнее решето и удлинитель

типа с реверсом, далее в молотильно -

верхнего решета на нижнее решето,

сепарирующее устройство.

транспортируются в колосовой шнек и

Молотильно-сепарирующее

колосовой элеватор, который транспор-

устройство

(далее МСУ)

- продольно

тирует полученный ворох в домолачи-

расположенный ротор, выполняющий

вающее устройство. В домолачивающем

обмолот поступившего технологического

устройстве происходит повторный обмо-

продукта. При обмолоте выделенная из

лот, после которого обмолоченный ворох

колосьев вместе со значительной частью

шнеком равномерно распределяется по

половы масса сепарируется через деку

ширине возвратной доски и транспорти-

подбарабанья на стрясную доску.

руется опять на очистку.

После обмолота зерновой ворох

2.3.2 Технологический процесс

по стрясной доске транспортируется к

раздельного комбайнирования

дополнительному решету. В процессе

Комбайн движется вдоль валка

транспортирования вороха происходит

так, чтобы последний располагался

предварительное разделение на фрак-

между опорными колесами подборщика.

ции. Зерно перемещается вниз, а сбоина

Подбирающие пальцы поднимают

- вверх. В зоне перепада между пальце-

валок, прочесывают стерню, поднимая

ОС

ТС

ЕЛ

ЬМ

АШ

Агротехника Профессионалов

провалившиеся в нее стебли. Транс-

портер подает хлебную массу к шнеку

платформы-подборщика. Сбросив массу,

подбирающие пальцы входят в скользя-

щий контакт с кромкой стеблесъемника

и освобождаются от оставшихся на них

стеблей. Нормализатор поджимает хлеб-

ную массу к транспортеру, препятствуя

раздуванию ее ветром, и направляет к

шнеку платформы.

Шнек со спиралями правого и

левого направлений перемещает валок

к центру каркаса. Пальчиковый меха-

низм шнека захватывает его и подает на

битер проставки, затем на нижний битер

наклонной камеры и далее аналогич-

но технологическому процессу прямого

комбайнирования.

РО

СТ

СЕ

ЛЬ

МА

Агротехника Профессионалов
