Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 181

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

МОДЕЛИ 5 - 5AL - 6 - 6AL

3

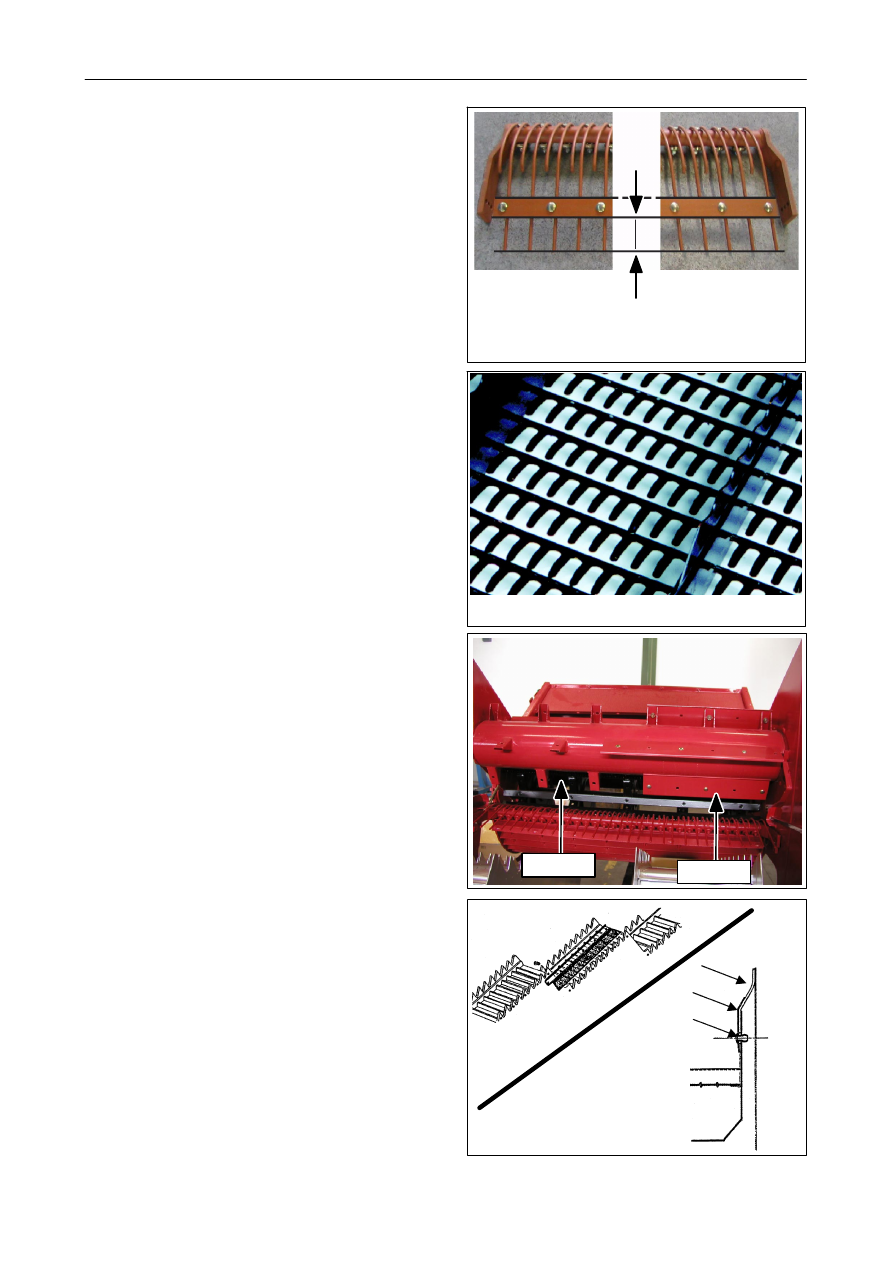

9.

Соберите элементы жесткости скребка
подбарабанья.

10.

Замените сито CS4 на CZ4 для работы
с кукурузой.

11.

Замените стержни заднего битера.

12-13 Прикрепите фартук на боковые стороны

двусторонних

соломотрясов

(на 2

°-3°-4°-5°

уступе),

чтобы

не

допустить попадания стеблей между
соломотрясами и боковиной комбайна.

9

10

11

12

КУКУРУЗА

ЗЕРНО

13

65 мм

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

МОДЕЛИ 5 - 5AL - 6 - 6AL

4

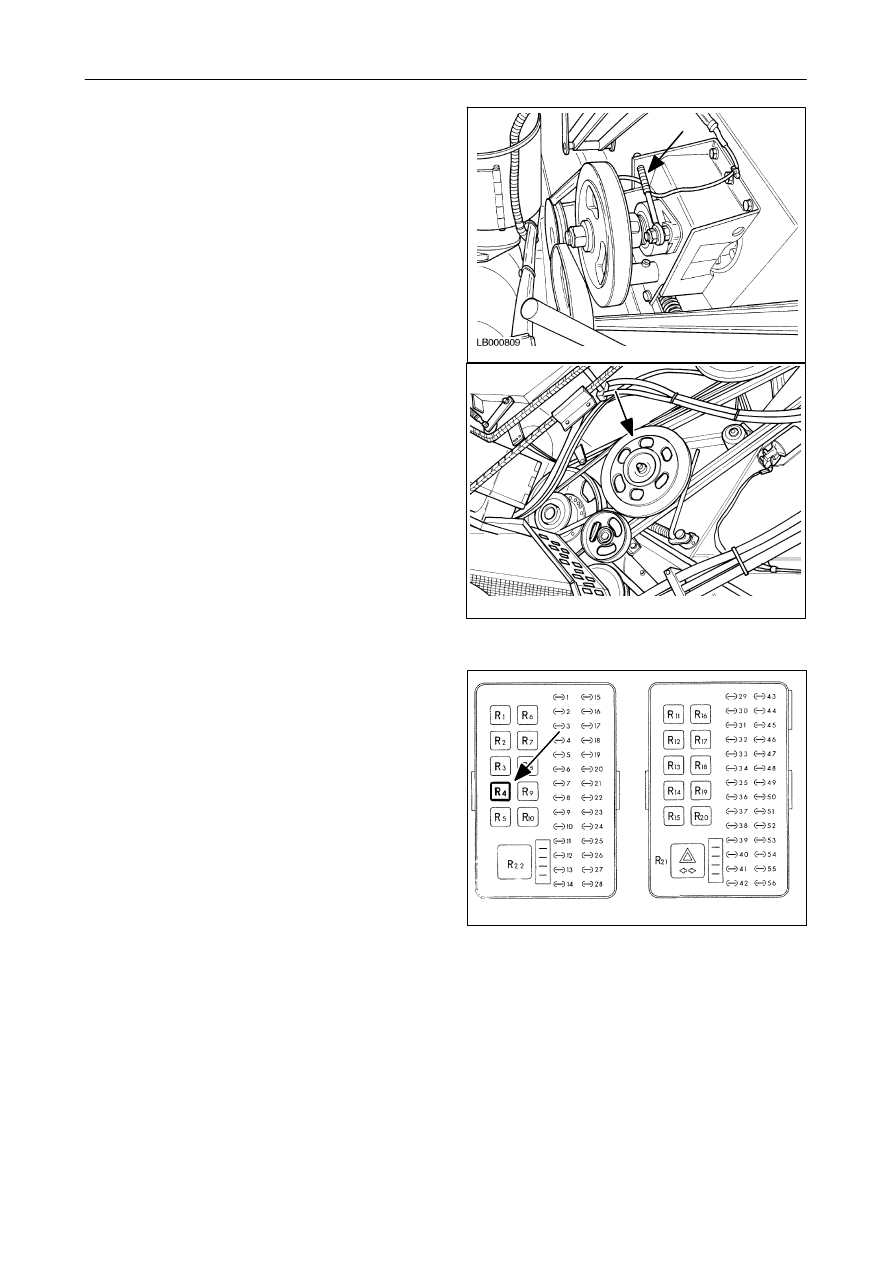

14.

Установите

понижающий

шкив

универсального

триера

поверх

имеющегося

с

помощью

подходящих

винтов.

Замените ремень и отрегулируйте его
натяжение.

При

помощи

подходящей

распорки

полностью поднимите вверх сепаратор
MCS Multicrop.

15.

Замените

ЭБУ

R4

барабанного

сепаратора

внутри

коробки

предохранителей.

14

15

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

МОДЕЛИ 5 - 5AL - 6 - 6AL

5

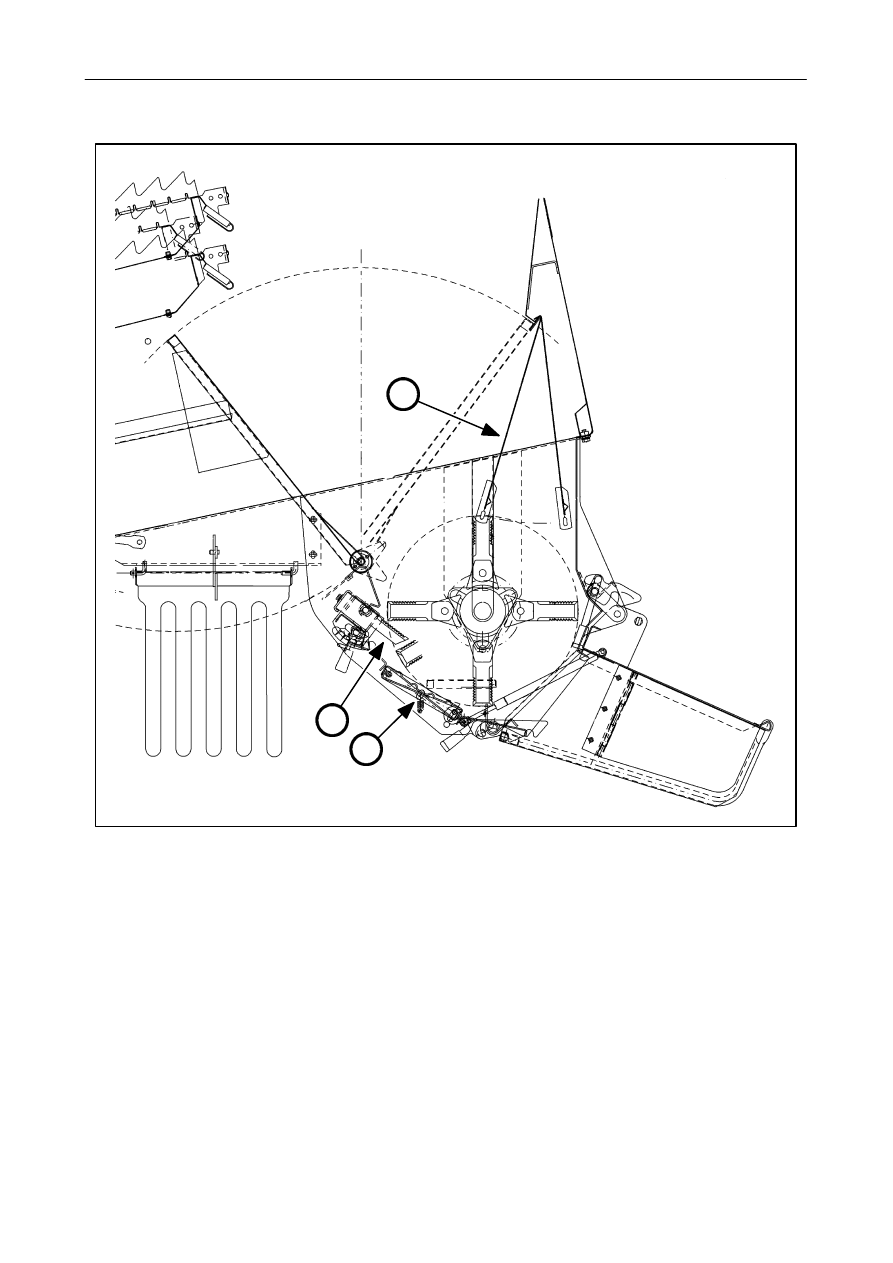

МАШИНЫ С СОЛОМОРЕЗКОЙ

2

3

1

16.

Передвиньте конвейерную пластину (1) в положение КУКУРУЗА.

17.

Поверните рубящую пластину(2) на180

°, таким образом, чтобы ее гладкая поверхность была

обращена к ротору.

18.

Снимите контрножи (3).

19.

Наложите понижающий шкив (4) на регулировочный шкив ротора (входит в комплект поставки
комбайна), см. следующую страницу.

20.

Снимите ремень с наружного шкива узла соломорезки (5), снимите шкив и кольцо, прикрепите их
к стенке в корпусе, вставьте ремень в соответствующий паз внутреннего шкива (6)
(см. следующую страницу).

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

МОДЕЛИ 5 - 5AL - 6 - 6AL

6

5

6

7

4

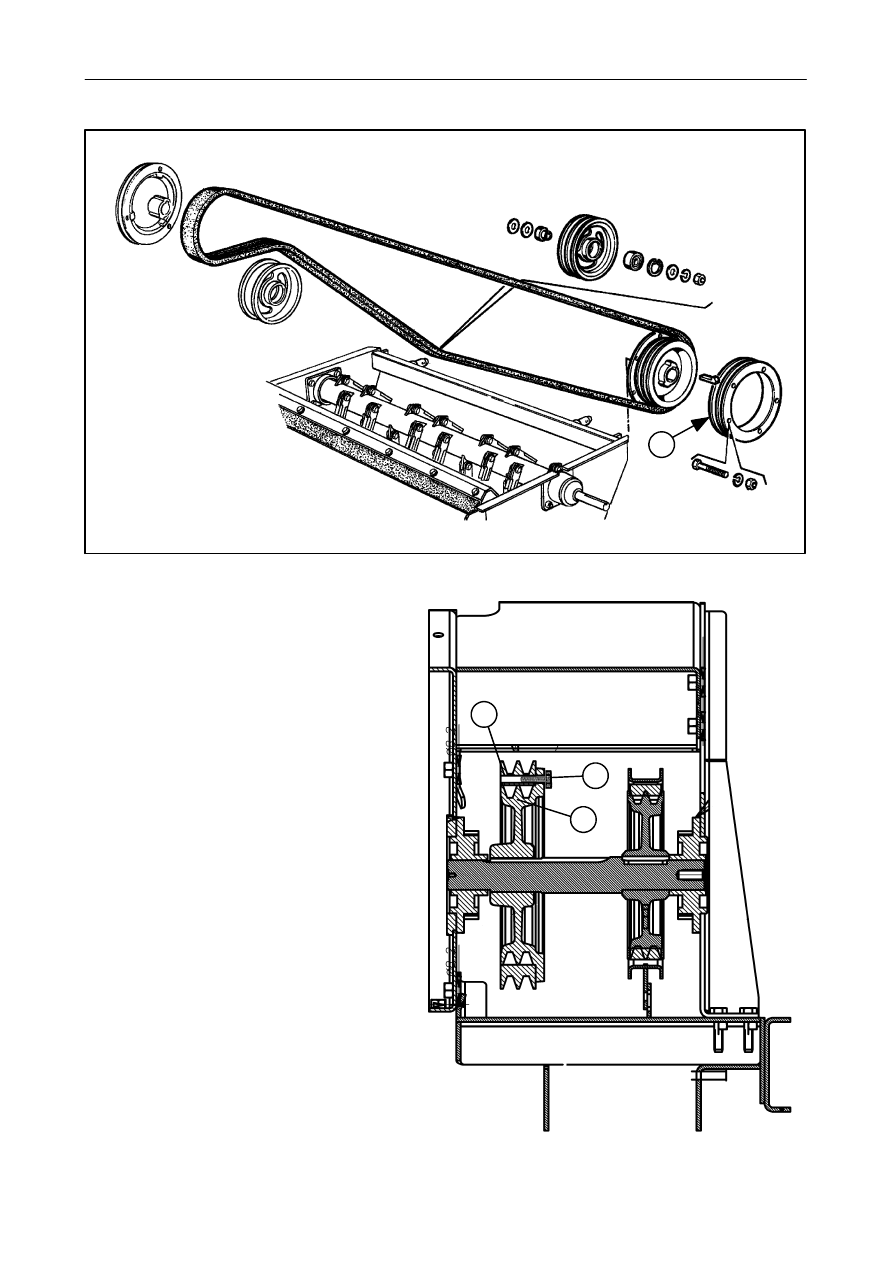

5. Шкив для соломорезки, стандартная

частота вращения 3544 об/мин для
пшеницы, ячменя, овса и т.д.

6. Шкив для соломорезки, уменьшенная

частота вращения 2200 об/мин,
для кукурузы и подсолнечника

7. Крепежные болты шкива стандартной

частоты вращения.
