РАЗДЕЛ 74 - ЧИСТКА

5

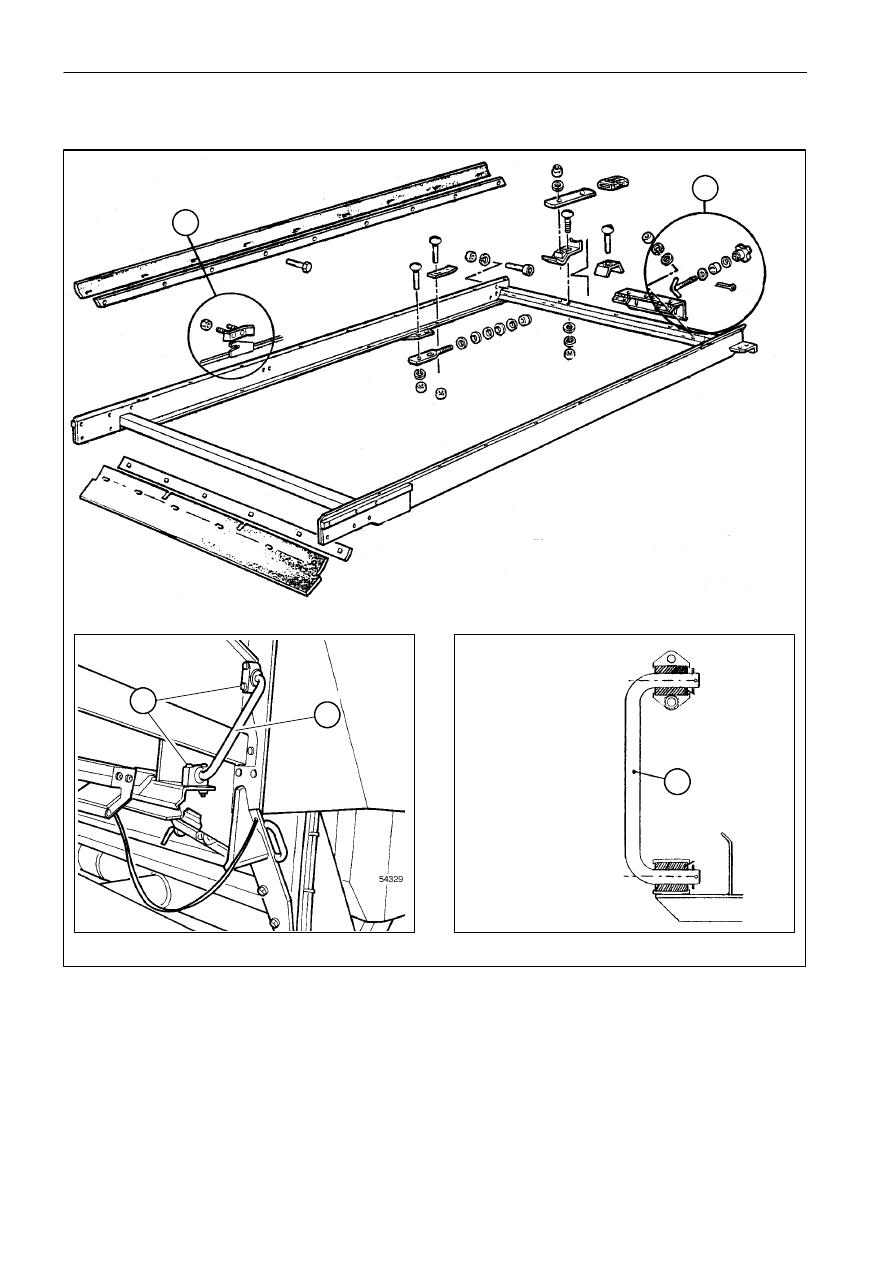

Подраздел 74 110 - КОРОБКА ПОДАЮЩЕГО МЕХАНИЗМА

1

3

2

A

2

2

1.

Соединительный стержень направляющих коробки подающего механизма

2.

Соединительный стержень опоры коробки подающего механизма

3

Гребенка коробки подающего механизма

ПРИМЕЧАНИЕ: регулировка соединительного стержня (1) направляющих должна выполняться для того,

чтобы провести центровку подвижной коробки на неподвижной.
Болты (A) опор должны закреплять соединительные стержни на половине хода.

РАЗДЕЛ 74 - ЧИСТКА

6

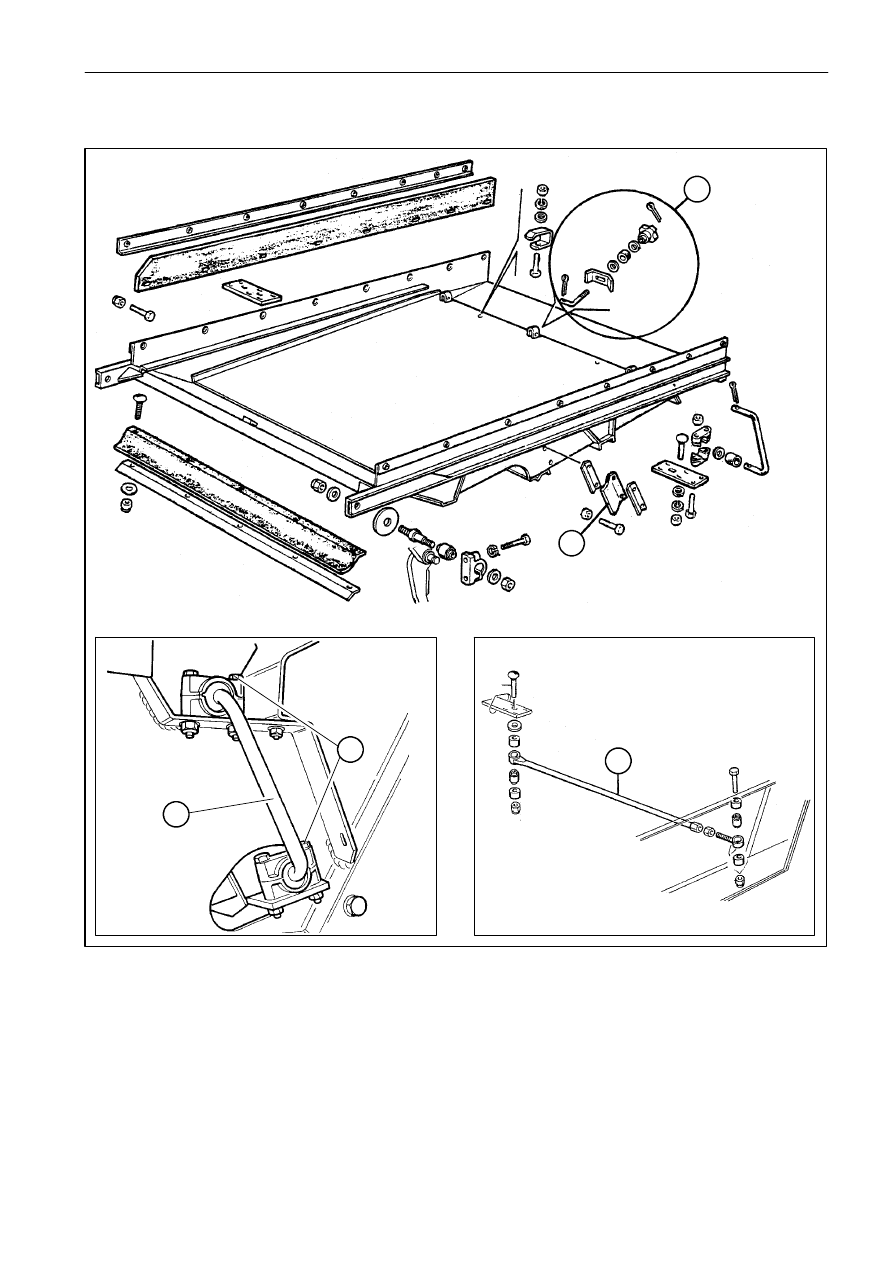

Подраздел 74 114 - ВЕРХНИЙ ГРОХОТ

2

1

3

3

A

1.

Заднее крепление сита

2.

Крепление боковой стороны сита

3.

Соединительный стержень опоры подвижной коробки.

ПРИМЕЧАНИЕ: Болты (A) опор должны закреплять соединительные стержни на середине хода.

РАЗДЕЛ 74 - ЧИСТКА

7

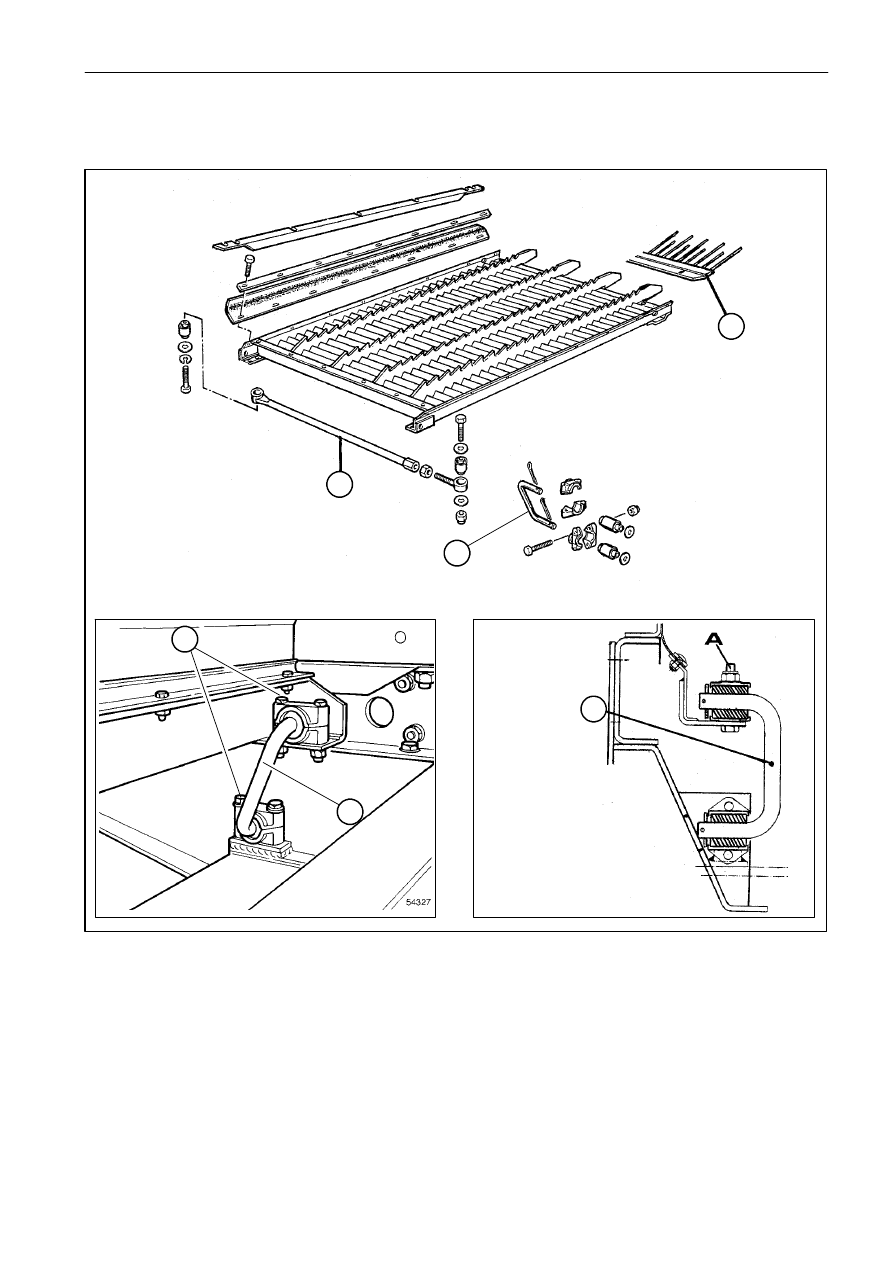

Подраздел 74 118 - НИЖНИЙ ГРОХОТ

A

2

1

3

4

1.

Соединительный стержень направляющих подвижной коробки

2.

Соединительные стержни опоры подвижной коробки

3.

Заднее крепление нижнего сита

4.

Боковые предохранительные устройства для нижнего подвижного ящика

ПРИМЕЧАНИЕ: Болты (A) опор должны закреплять соединительные стержни на середине хода.

РАЗДЕЛ 74 - ЧИСТКА

8

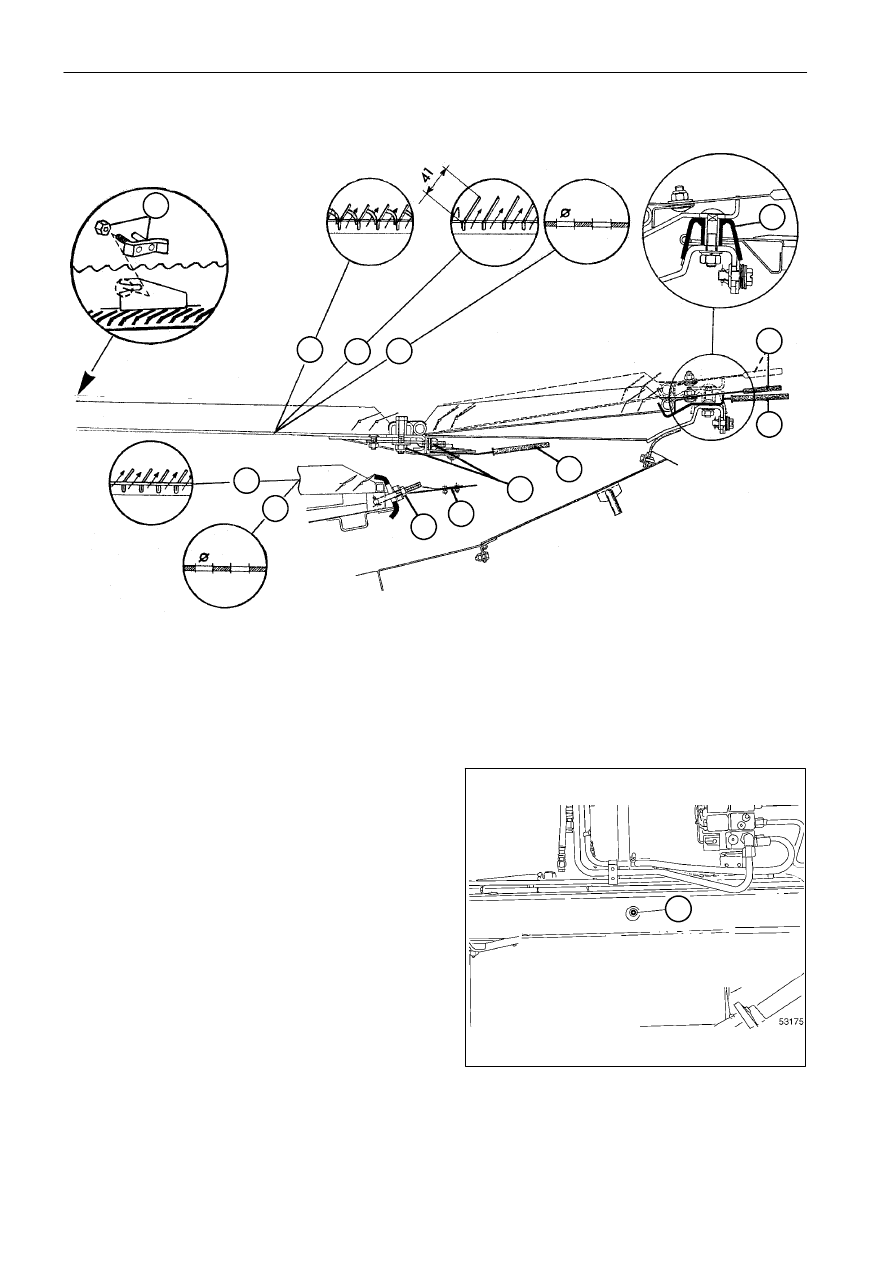

УСТРОЙСТВА РЕГУЛИРОВКИ СИТА

2

9

10

11

1

4

5

6

2

7

3

13

12

1.

Крепежные детали удлинителя

2.

Боковые крепления верхнего сита

3.

Крепления нижнего сита

4.

Подъемник расширителя (стандарт)

5.

Регулировочный рычаг расширителя

6.

Регулировочный рычаг верхнего сита

7.

Регулировочный рычаг верхнего сита

9

Верхнее сито, CS 4, специально для высоких
урожаев, с расширенными ребрами, подходит для
пшеницы/ячменя/подсолнечника и травяных посевов

10. Верхнее

сито,

CZ4,

для

высоких

урожаев,

с расширенными

ребрами,

подходит

для

кукурузы/сои (дополнительное оборудование)

11. Верхнее сито с фиксированными отверстиями для

кукурузы (дополнительно)

12. Нижнее сито, CLOSZ CS2 (стандарт)

13. Нижнее

сито

с

фиксированными

отверстиями

(Дополнительное оборудование)

2
