РАЗДЕЛ 66 - ОБМОЛОТ

20

Подраздел 66 410 - ПРИВОД УНИВЕРСАЛЬНОГО ТРИЕРА - MCS

Система Multi-Crop-Separator имеет две рабочие
частоты вращения:

-

7750 об/мин жбазовая частота вращения для
большинства

типов

культур

(пшеницы,

ячменя, овса, риса и т. д.)

-

410 об/мин ж используется только вместе
включенной решеткой длякукурузы.

1.

Натяжное

устройство

приводного

ремня

барабана

2.

Рукоятка установки высота барабана

ПРИМЕЧАНИЕ: базовый

параметр

установки

барабана

находится

в

полностью

опущенном

положении, в 25 мм от решетки.

Для монтажа устройства понижения частоты
вращения системы Multi-Crop-Separator (комплект
поставляется

с

вариантом

исполнения

для

кукурузы), выполните следующее:

-

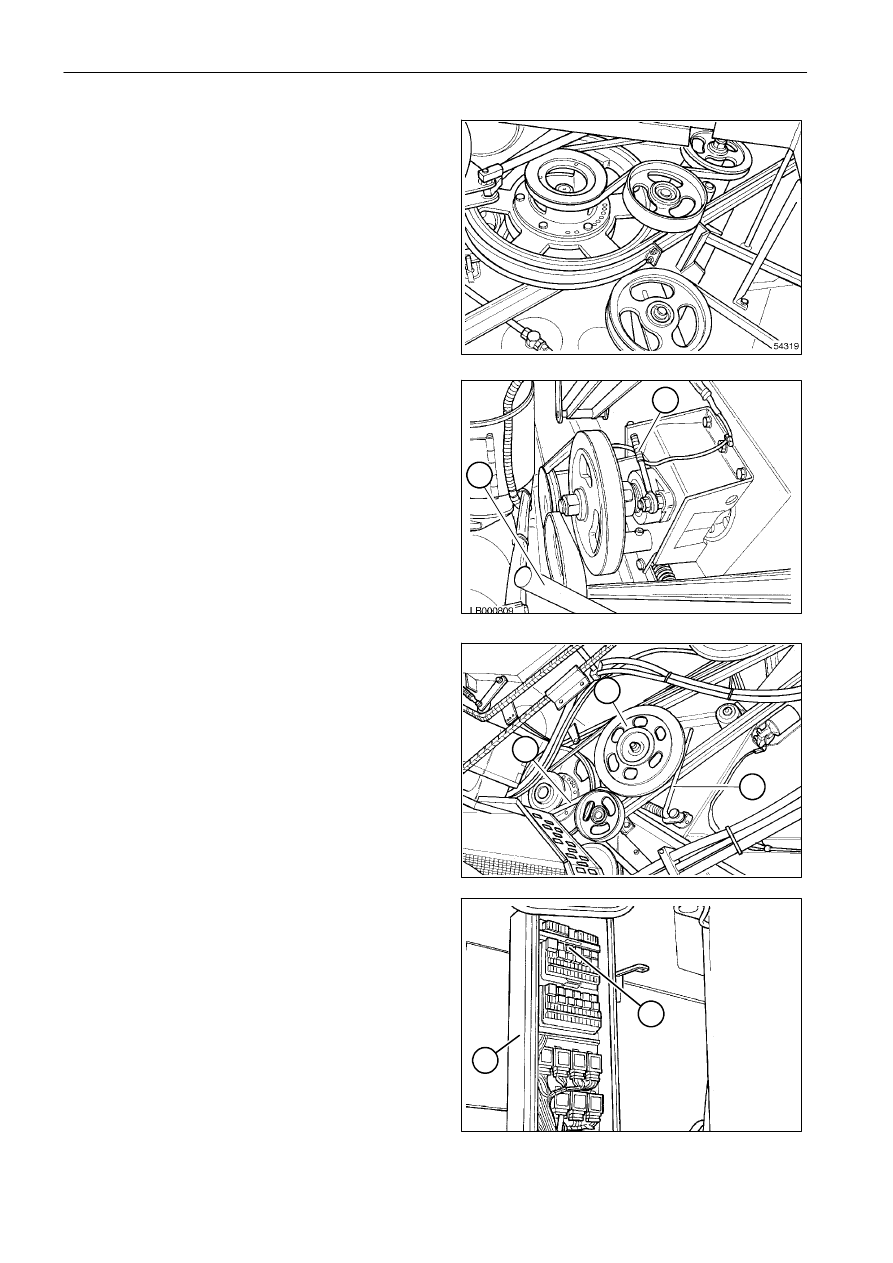

при помощи рычага (1) ослабьте натяжение
приводного ремня, затем снимите его.

-

Установите

ведомый

шкив

(3)

над

предыдущим ведомым шкивом, закрепите
тремя винтами; ведущий шкив остается тот
же, что для стандартной частоты вращения.

-

очистите паз шкива, удалите следы краски,
если они есть;

-

Установите новый ремень (4), более длинный,
чем предыдущий;

-

Натяните новый ремень при помощи рычага
(1);

-

При

помощи

соединительных

штанг

(2)

полностью поднимите вверх барабан системы
Multi-Crop-Separator.

-

Замените

ЭБУ

(5)

вращения

системы

Multi-Crop-Separator

R4

,

расположенный

в указанной коробке электрокомпонентов (6),
на другой, из комплекта для переналадки на
обработку кукурузы.

ВАЖНОЕ ЗАМЕЧАНИЕ: никогда не выводите из
работы решетки системы Multi-Crop-Separator
при обмолоте кукурузы.

2

1

3

1

4

5

6

РАЗДЕЛ 66 - ОБМОЛОТ

21

-

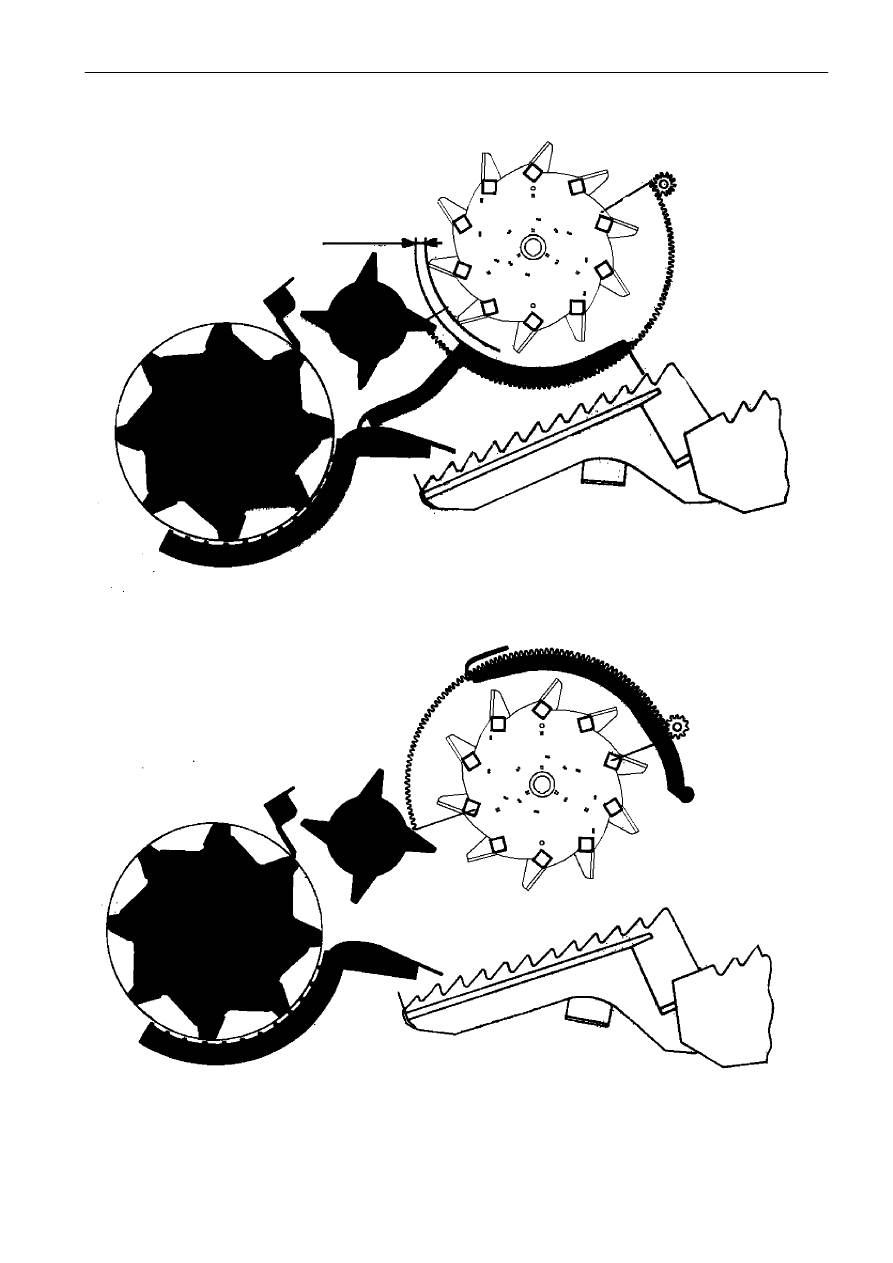

Решетки в рабочем положении

-

Основной зазор между планками ротора и решеткой = 25 мм

-

Максимально допустимый зазор = 40 мм

-

Решетки в нерабочем положении

25 мм

РАЗДЕЛ 66 - ОБМОЛОТ

22

(*) Защитные пластины для зубьев сепаратора MCS рекомендуются для культур с абразивными

свойствами (дополнительный комплект поз. 711301559)

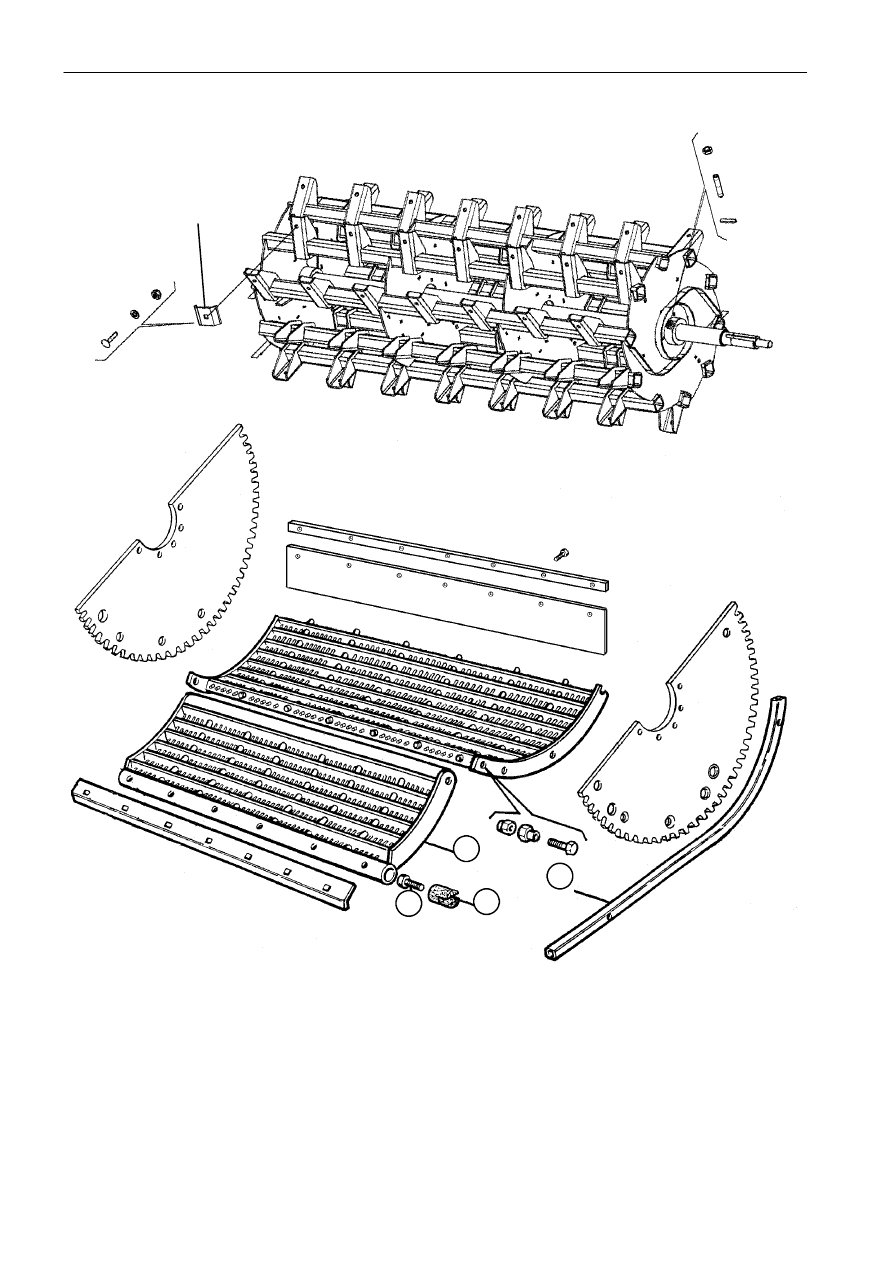

При работе с решеткой (1) во время установки проверьте, чтобы подкладка (2) могла свободно двигаться
по направляющей (3) без осевого смещения, при необходимости отрегулируйте болтом (4).

1

2

3

4

(*)

РАЗДЕЛ 66 - ОБМОЛОТ

23

3

3

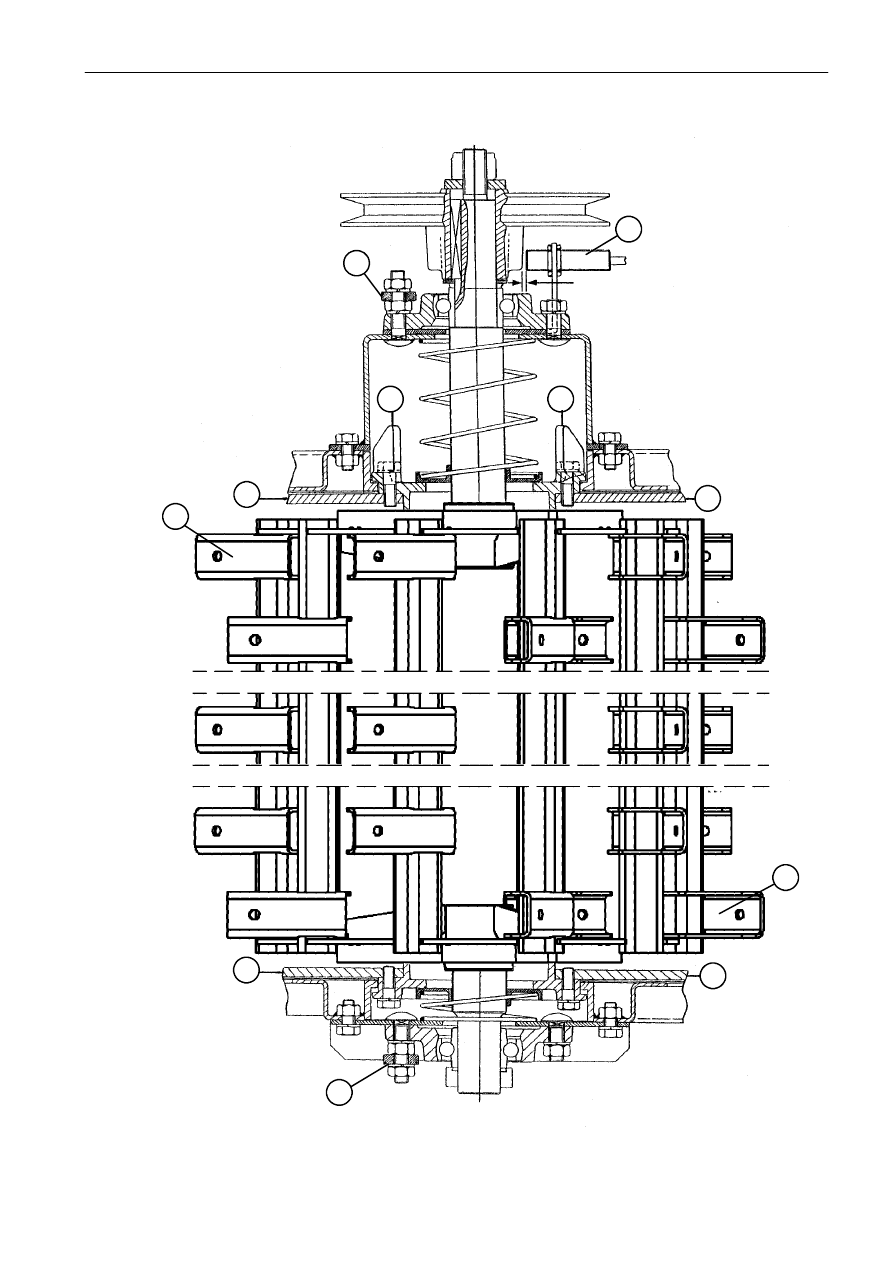

1.

Датчик управления вращением

2.

Соединительные штанги
вертикального
позиционирования ротора

3.

Указатели рабочего/нерабочего
положения решетки системы
MCS

4.

Опорная пластина решетки

5.

Сваренная пластина с зубьями,
направленными влево (№5)

6.

Пластина

с

зубьями,

направленными вправо (№5)

3 мм

1

2

2

5

6

4

4

4

4
