РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

23

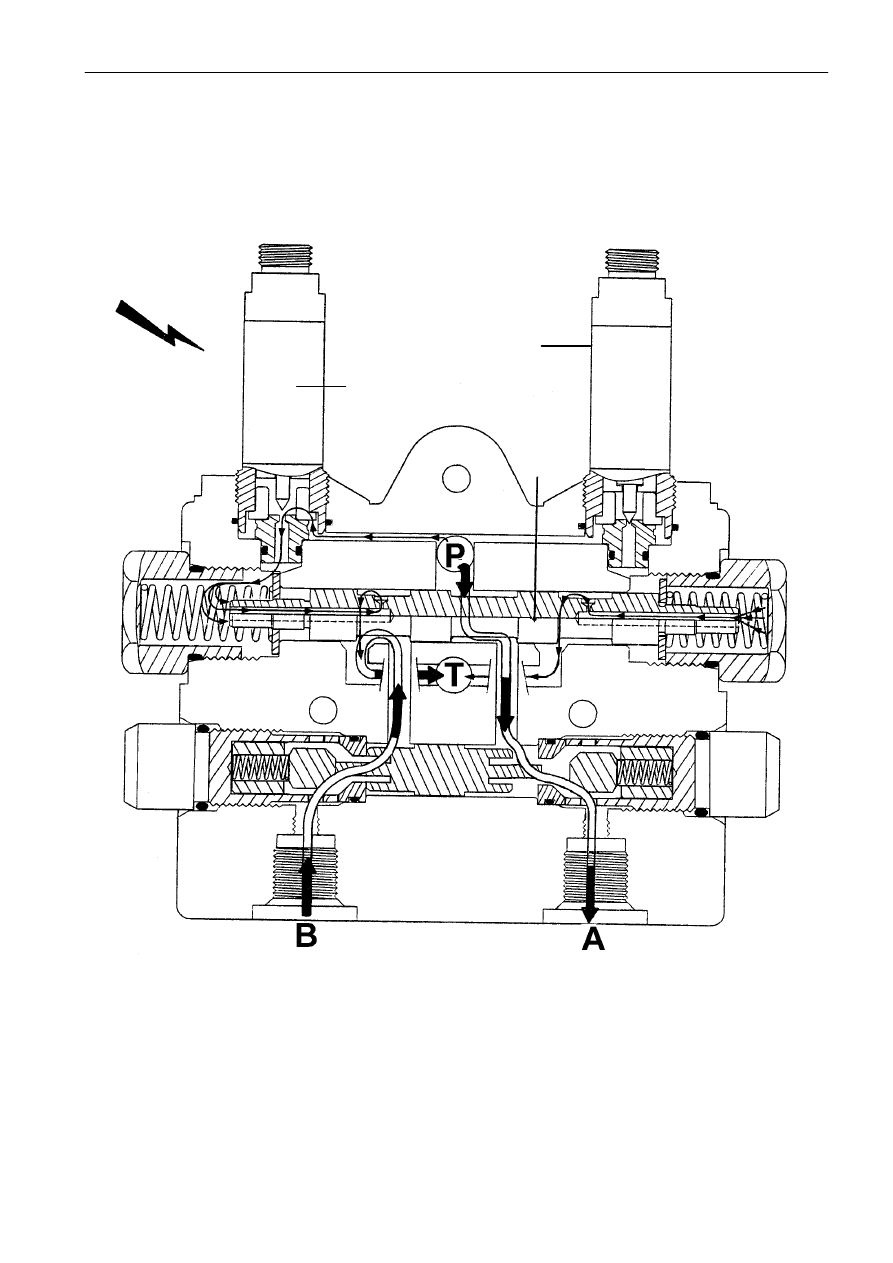

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ГОРИЗОНТАЛЬНОЕ

ПОЛОЖЕНИЕ МОТОВИЛА

- РАЗГРУЗОЧНАЯ ТРУБА

ПОЛОЖЕНИЕ УПРАВЛЕНИЯ

E6-E8. Включено питание электромагнитного клапана (6, стр. 8-10): перемещение элемента (2) для

подачи потока масла из канала А в канал Р и возврата масла из канала В в канал Т.

E7-E9. Электромагнитный клапан (7-9, стр. 8-10) для управления перемещением в обратную сторону.

E7-E9

E6-E8

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

24

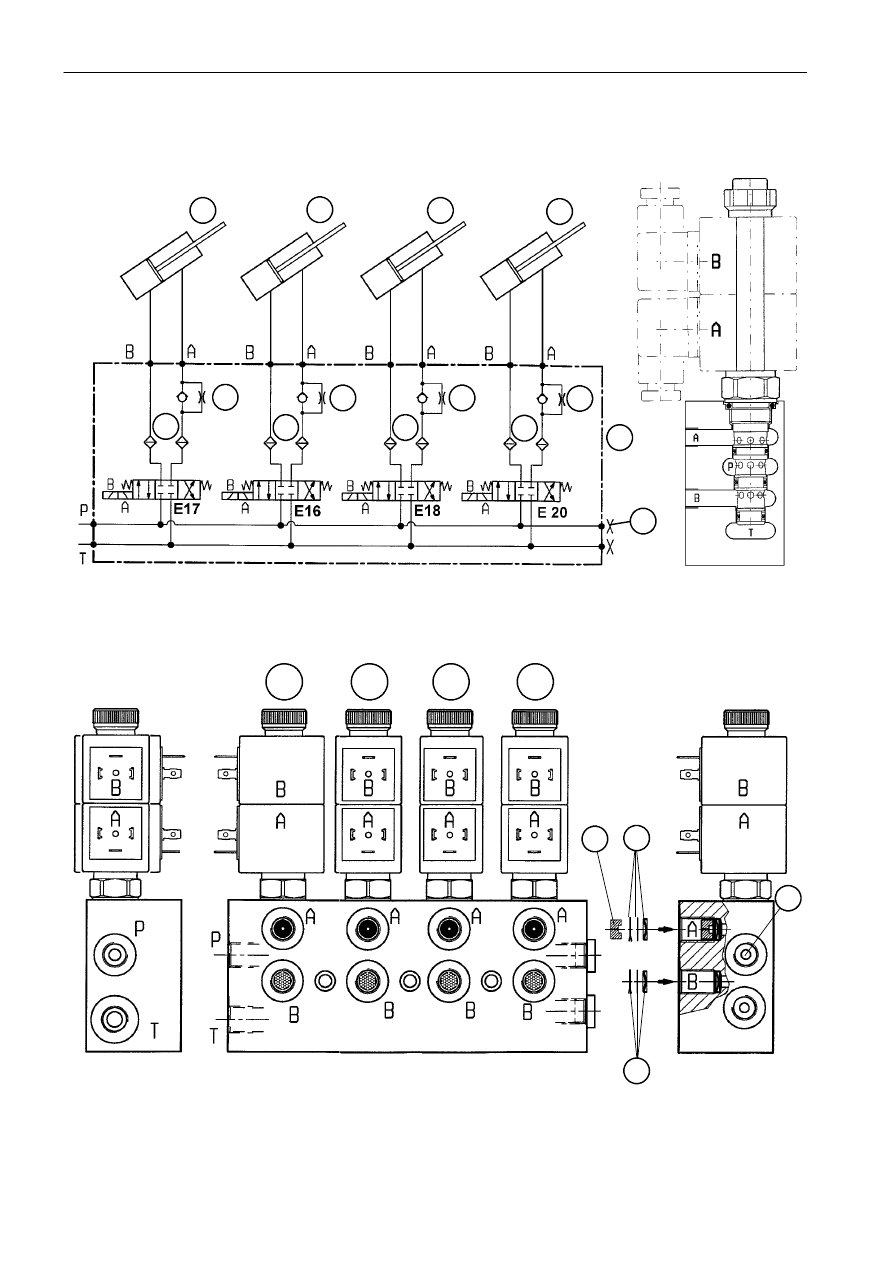

КОНТРОЛЬНЫЙ КЛАПАН С ЭЛЕКТРОГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

31

21

23

24

24

24

25

25

25

20

26

24

25

25

E16

E17

E18

25

24

22

E20

1

1

2

2

3

3

4

4

1

1

2

2

3

3

4

4

26

RN

L

GN

L

ZN

L

N

N

CN

L

BN

L

N

N

AN

L

VN

L

HN

L

N

N

N

N

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

25

20 - Блок управляющих клапанов
21 - Цилиндр включения жатки
22 - Цилиндр включения забора масла из резервуара
23 - Цилиндр включения молотилки
24 - Однопоточный дроссель (отверстие 0,5 мм)
25 - Фильтры
26 - Разъем для установки манометра на 85 бар. Используйте тройник 296138 + 327840008 + 297359
31 - Цилиндр включения соломорезки (только на машинах, оснащенных данным оборудованием)

Е 16 - Электромагнитный клапан управления включением забора масла из резервуара
Е 17 - Электромагнитный клапан управления включением молотилки
Е 18 - Электромагнитный клапан управления включением жатки

Е 20 - Электромагнитный клапан включения соломорезки (только на машинах, оснащенных данным

оборудованием)

РАБОТА ЖАТКИ

ВКЛЮЧЕНИЕ: при переключении рукоятки, расположенной на панели приборов, в верхнее положение

происходит включение питания электромагнитного клапана Е1, установленного в
обслуживающем распределительном клапане. Также питание подается на катушку А
данного клапана. Масло из канала Р поступает в канал А и заполняет камеру цилиндра со
стороны штока. Одновременно с этим происходит слив масла из противоположной камеры
в возвратную линию Т через канал В и тот же электромагнитный клапан.
Перемещение штока внутрь цилиндра вызывает натяжение ремня и срабатывание
концевого

переключателя,

который

отключает

питание

перечисленных

выше

электромагнитных клапанов, когда натяжитель ремня проходит мертвую точку.

ОТКЛЮЧЕНИЕ: при опускании управляющей рукоятки происходит подача питания на перепускной

электромагнитный клапан Е1 и катушку В. При этом поток масла из канала Р поступает
в канал В и заполняет камеру цилиндра, противоположную штоку. Одновременно
происходит слив масла в возвратную линию Т через канал А и электромагнитный клапан.
Шток цилиндра ослабляет натяжение ремня и включает концевой переключатель,
который отключает питание электромагнитных клапанов.

ПРИМЕЧАНИЕ: - Включайте молотилку только на низких оборотах двигателя.

- Включение красного индикатора на панели приборов свидетельствует о подаче

питания на электромагнитные клапаны. Индикатор должен гореть в течение
нескольких секунд при включении и отключении клапанов. Если индикатор
горит длительное время(макс. 3-4 секунды), проверьте регулировку конечного
переключателя и/или его исправность.

ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ЭЛЕКТРОГИДРАВЛИЧЕСКОГО УПРАВЛЕНИя

ЦВЕТ КАБЕЛЯ

ФУНКЦИЯ

ПРИВОД

ОБСЛУЖИВ

АЮЩЕГО

КЛАПАНА

ПИТАНИЕ

ОБСЛУЖИВАЮЩЕГО

КЛАПАНА

M - BN

L

/ CN

L

Управление включением/отключением
забора масла из резервуара

♦

E1 - E16

Первое положение ключа

зажигания

M - GN

L

/ ZN

L

Управление включением/отключением
молотилки

♦

E1 - E17

Первое положение ключа

зажигания

M - AN

L /

RN

L

Управление включением/отключением
жатки

♦

E1 - E 18

Первое положение ключа

зажигания

.M - VN

L /

HN

L

Управление включением/ отключением
соломорезки (только для машин,
оснащенных данным оборудованием)

♦

E1 - E 20

С включенным дефлектором

соломорезки и опущенным

разбрасывателем соломенной

сечки

(

♦

) Электромагнитный клапан Е1, расположенный на управляющем распределительном клапане.

ТАБЛИЦА ЦВЕТОВ КАБЕЛЕЙ

Предупреждение: данная таблица используется только для дополнительного кабеля, предназначенного
для электрогидравлического управления и питания системы боковых перемещений жатки.

A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый -
N = черный - R = красный - S = розовый - V = зеленый - Z = фиолетовый

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

26

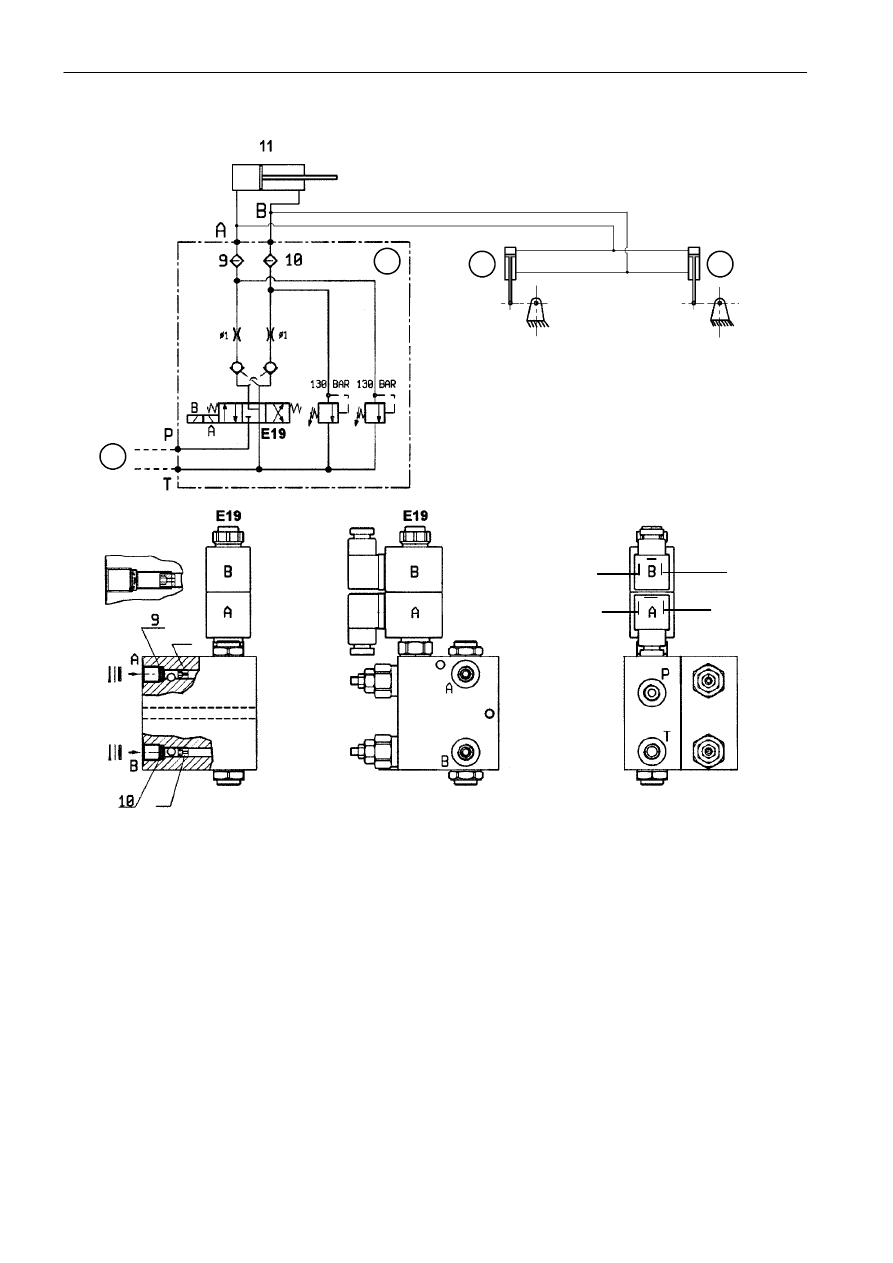

Подраздел 35 602 - КЛАПАН УПРАВЛЕНИЯ БОКОВЫМ ДВИЖЕНИЕМ ЖАТКИ

1.

Соединение с клапаном управления
электрогидравлическим включением

2.

Клапан управления позиционированием жатки

3.

Предохранительный клапан на линии В

4.

Предохранительный клапан на линии А

5.

Запорный клапан

6.

Запорный клапан

7.

Гидравлический дроссель на канале А (1 мм)

8.

Гидравлический дроссель на канале В (1 мм)

9.

Фильтр на канале А (3 компонента)

10. Фильтр на канале В (3 компонента)
11.

Цилиндр позиционирования жатки,
расположенный на корпусе элеватора

12. Цилиндры бокового позиционирования жатки,

расположенные на раме (только для моделей AL)

1

2

7

8

6

6

6

3

4

5

4

3

5

6

3

4

7

8

12

12

E 19

(N)

(N)

(SG

L

)

(V)
