Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 15
РАЗДЕЛ 10 - ДВИГАТЕЛЬ
4
КОДЫ НЕИСПРАВНОСТЕЙ СИСТЕМЫ КОНТРОЛЯ ДВИГАТЕЛЯ ЕЕМ 2 (самодиагностика)
Система
самодиагностики
ЕЕМ2
обеспечивает
контроль различных функций двигателя, выдавая
отчет о неисправностях в случае появления сбоев в
работе двигателя. Кроме того, в некоторых случаях эта
система ограничивает мощность двигателя, выполняя
так
называемую
отсроченную
остановку
или
принудительную остановку. Код на дисплее показывает
причину, как описано на страницах ниже.
ПРИМЕЧАНИЕ:
В
случае
если
двигатель
останавливается
или
происходит
снижение
его
мощности без появления кода на дисплее, то это может
иметь место по причине, которая не попадает в зону
действия
данной
системы
контроля,
по причине
кратковременной
перегрузки
или
по
причине
механического повреждения, как указано на страницах
ниже.
Если самодиагностика останавливает двигатель, то его
можно запустить снова путем отключения тока и
повторного пуска. Если причина остановки не устранена,
то система диагностики останавливает двигатель снова и
уже больше не разрешает его пуск.
Внешний вид отчетов активных неисправностей.
В
процессе
работы
двигателя
отчеты
активных
неисправностей выдают мигающий световой сигнал
через
четыре
секунды.
Световой
индикатор
включается на время около 0,5 секунды.
Сигнальный световой индикатор мигает через четыре
секунды также в том случае, когда питание на
двигатель включается с помощью ключа зажигания, и
система записала код неисправности.
Снятие показаний кодов неисправностей
1.
Поверните ключ зажигания в положение 1.
Не запускайте двигатель!
2.
Нажмите на диагностический переключатель три
раза в пределах четырех секунд.
3.
После
короткой
паузы
можно
будет
снять
показание
последнего
кода
неисправности
по
сигнальному
световому
индикатору.
Этот
код
повторяется
до
тех
пор,
пока
диагностический
переключатель не будет нажат один раз;
Код неисправности читается следующим образом:
длинное мигание (1,5 с) показывает сотые доли,
среднее мигание (1,0 с) показывает десятые доли,
а короткое мигание (0,5 с) показывает целые числа.
Количество миганий, разделенное интервалами в 0,5
секунд, указывает на количество сотых, десятых и
целых. Между десятками выдерживается пауза в 1,5
секунды, а пауза в 2,5 секунды выдерживается в том

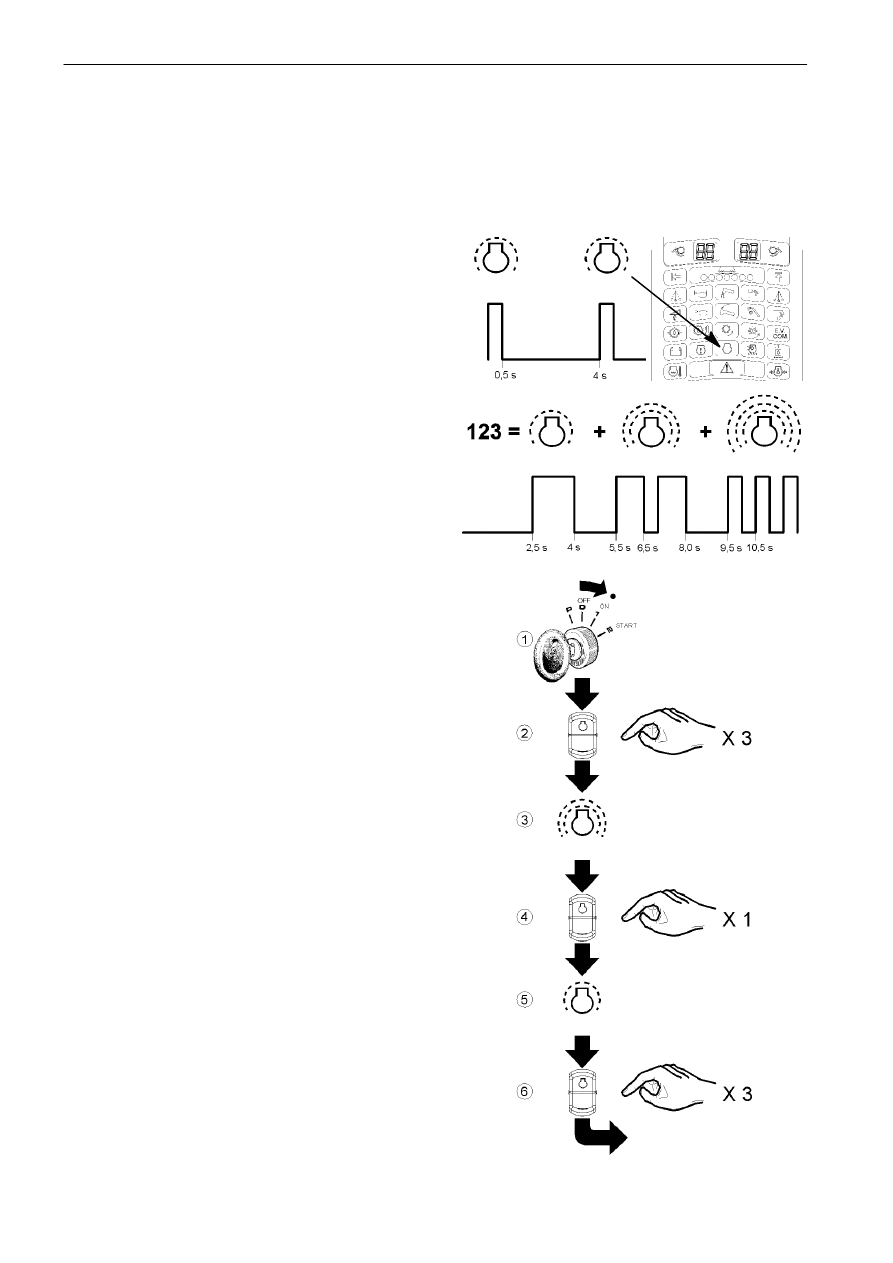

случае, когда код начинается сначала. На рисунке
рядом приведен пример кода неисправности № 123;
ПРИМЕЧАНИЕ: если код неисправности имеет только
одну величину, например 100, это просто мигание в 1,5
секунд и пауза в 2,5 секунд. См. пример кода
неисправности на этой странице.
4.
Нажмите на диагностический переключатель
один раз;
5.
Сигнальный
световой
индикатор
начнет
показывать миганием следующий по очереди код
неисправности.
Если
больше
никаких
кодов
неисправности, которые должны следовать в порядке
очереди,
не
появляется,
сигнальный
световой
индикатор начинает мигать через периоды в одну
секунду в знак того, что в системе больше нет кодов
неисправностей.
6.
Чтобы
стереть
журнал
неисправностей
и закончить
диагностику,
необходимо
нажать
на
диагностический
переключатель
три
раза.
Диагностический световой индикатор погаснет.
Проверка должна выполняться при отключенном
двигателе.
