Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 56

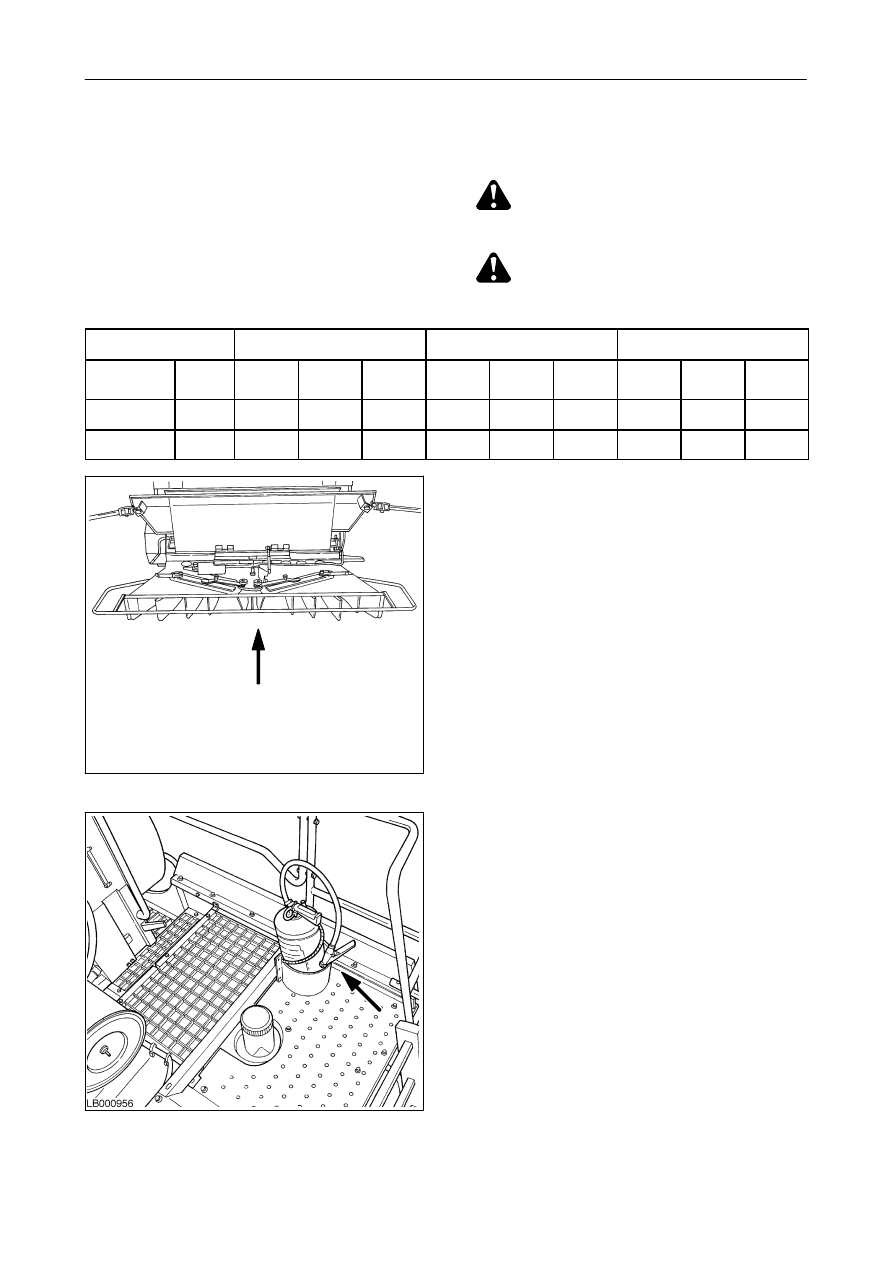

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-8

ЗАПОЛНЕНИЕ

ШИНЫ

НЕЗАМЕРЗА-

ЮЩИМИ РАСТВОРАМИ

Для предохранения шины от повреждения при
замерзании

воды

применяйте

раствор

нейтрализованного

хлорида

кальция

(с

включением веществ в виде хлопьев) вместо
чистой воды.
Для подготовки раствора необходимо налитьв
контейнер необходимое количество воды и
постепенно добавлятьв него хлорид кальция,
постоянно перемешивая раствор.

Необходимые

количества

воды

и

хлорида

кальция

для

подготовки

незамерзающего

раствора для заполнения каждой шины на 75%
указаны в таблице, приведенной ниже.

ОПАСНО: эту операцию ни в коем случае
нельзя выполнять в обратном порядке.

Добавление воды в хлорид может представлять
опасность.

ВНИМАНИЕ:

для

обеспечения

правильного заполнения обратитесь к

квалифицированным специалистам производи-
теля шин, установленных на вашем комбайне.

До -15_ C

До -35_ C

До -50_ C

Шины

размеры

Вода

(литры)

Вода

(литры)

CaCl

(кг)

Всего

(кг)

Вода

(литры)

Ca Cl

(кг)

Всего

(кг)

Вода

(литры)

CaCl

(кг)

Всего

(кг)

460/70 R24

210

196

35

231

180

176

356

169

102

271

16.0/70-20

136

127

23

150

117

49

166

111

66

177

21

22

ДЕФЛЕКТОРЫ РАЗБРАСЫВАТЕЛЯ ДЛЯ
СОЛОМОРЕЗКИ

С

ЭЛЕКТРИЧЕСКИМ

ПРИВОДОМ - рис. 21

Комплект для управления с кресла водителя
через

электрический

исполнительный

механизм;

дефлектор

разбрасывателя

для

соломорезки в указанном положении поста-
вляется как дополнительное оборудование.

ДОПОЛНИТЕЛЬНЫЙ ОГНЕТУШИТЕЛЬ
Рис. 22

Согласно

действующим

законодательствам

некоторых

стран

может

бытьпоставлен

дополнительный огнетушитель, который будет
располагаться в отсеке двигателя.

Таким образом, в зоне легкого доступа, где узлы
машины нагреты до высокой температуры,
всегда

будет

находиться

соответствующее

оборудование для тушения пожара.

РАЗДЕЛ 8

8-9

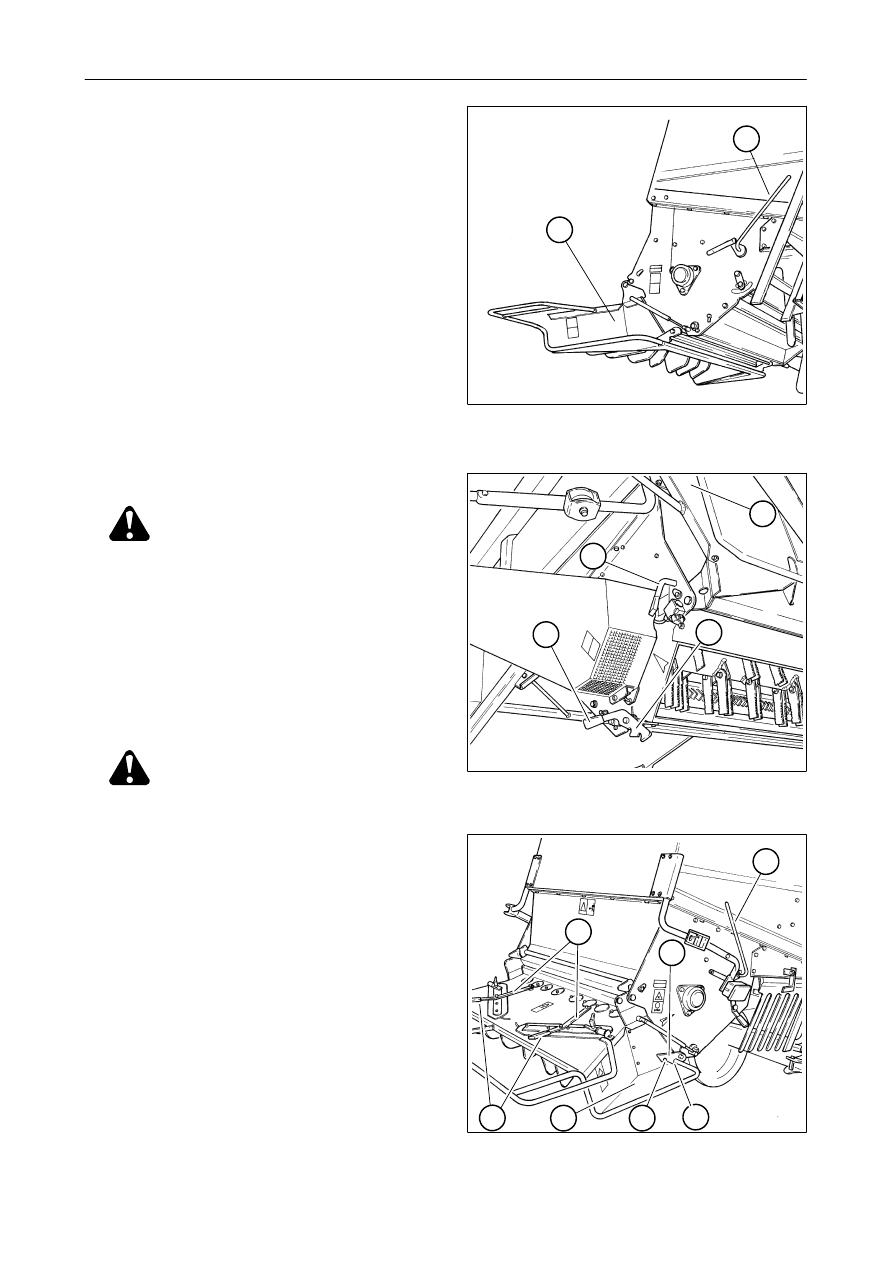

СОЛОМОРЕЗКА

ТРАНСПОРТНОЕ ПОЛОЖЕНИЕ -
рис. 23 - 24

При движении по дорогам ротор соломорезки
должен бытьзаблокирован, а разбрасыватель
(3) должен находиться в рабочем положении, как
показано на рисунке. 23. При буксировке
комбайном прицепа жатки разбрасыватель(3)
должен бытьнаправлен вверх, как показано на
рис. 24. Для того чтобы поднятьразбрасыватель
вверх, отпустите блокировочное устройство (6)
при

помощи

рычага

(7),

поверните

разбрасыватель(3) вверх и закрепите его при
помощи блокировочного устройства (5).

РАБОЧЕЕ ПОЛОЖЕНИЕ - рис. 23 - 25

1.

Для того чтобы перейти обратно в рабочее
положение необходимо отпуститьзащелку
(5), опуститьразбрасыватель(3) и прикре-
питьего к блокировочному устройству (6).

ОПАСНО: Опасность пореза.
Разбрасыватель

(3)

может

быть

заблокирован

при

помощи

блокировочного

устройства

(6)

в

двух

положениях, в зависимости от требуемого
типа разбрасывания:
Положение (1) = широкое разбрасывание
Положение (2) = узкое разбрасывание

ВАЖНОЕ

ЗАМЕЧАНИЕ: если

во время

работы

разбрасыватель

смещается

из

заданного положения, главное устройство
звуковой

сигнализации

немедленно

оповещает об этом оператора.

ОПАСНО: ни в коем случае не
поворачивайте

разбрасыватель

вверх во время работы или сразу же

после выключения соломорезки, поскольку
последняя продолжает вращаться еще в
течение приблизительно одной минуты. Ни в
коем случае не включайте соломорезку при
поднятом вверх разбрасывателе.

2. Рычаг (4) для управления дефлектором

соломы находится в рабочем положении,
если он передвинут вперед.

ПРИМЕЧАНИЕ:

рычаг

(4)

находится

в

положении

параллельном

дефлектору

внутри корпуса клавишного соломотряса.

3. Дефлекторы разбрасывателя соломы могут

бытьотрегулированы в соответствии с
шириной

жатки,

для

чего

необходимо

отпуститьвинты 8) и передвинутьрычаг (9)
или,

для

моделей

с

дефлекторами

с

электрическим

приводом,

это

можно

выполнитьпутем нажатия на кнопку на
панели приборов.

1

23

24

25

8

6

4

9

3

2

3

4

3

5

7

6

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

8-10

26

27

28

P

4

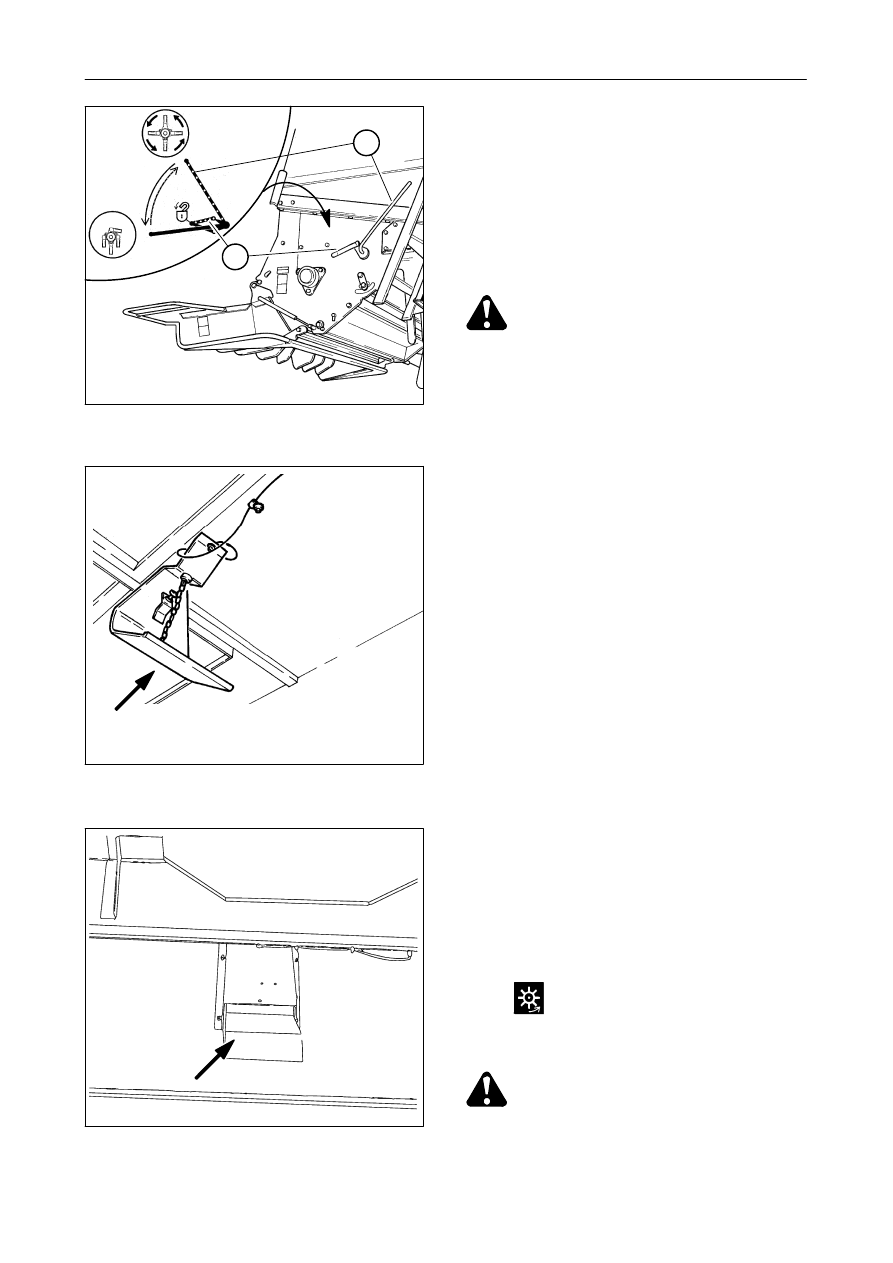

ОТСОЕДИНЕНИЕ САМОРЕЗКИ
Рис. 26

Ввыполняется следующим образом:

1.

снимите стопорную пластину (Р) с рычага (4);

2. поверните рычаг (4) назад;

3. зафиксируйте

рычаг

(4)

с

помощью

стопорной пластины (Р).

РАБОТА СОЛОМОРЕЗКИ

ПРЕДОСТЕРЕЖЕНИЕ:

перед

пуском

соломорезки, а также в процессе ее
работы проследите, чтобы никто не

находился около задней части комбайна.
Ни в коем случае не допускайте работы
соломорезки, если имеется опасность того, что
на

дороги

общего

пользования

будут

выбрасываться зерно или мелкие камни.
Прежде чем приступать к работе, проверьте,
чтобы

все

предусмотренные

защитные

ограждения и крышки были установлены на
комбайне должным образом.

Прежде чем приступатьк работе, проверь

те

следующее:

1.

работу аварийной сигнализации перегрузки
клавишного

соломотряса

(рис.

27)

и

засорения соломорезки (рис. 28), нажав на
дефлекторы, главная звуковая сигнали-
зация должна бытьотключена.

2. Правильность натяжения приводных ремней

соломорезки (см. раздел «Регулировки»).

3. Состояние улавливателя камней на входной

пластине.

ВНИМАНИЕ: ни в коем случае нельзя допускать
работу соломорезки с поврежденными или
поломанными ножами. Это может быть опасным,
так как дисбаланс может послужить причиной
серьезных

повреждений

соломорезки

и

комбайна.

Переведите рычаг (4) в рабочее положение.

Включите молотилку на холостых оборотах
двигателя.

Увеличьте

число

оборотов

двигателя

до

максимального и проверьте, чтобы включился
визуальный аварийный сигнал системы управ-
ления

числом

оборотов

ротора

соломо-

резки

.

ПРИМЕЧАНИЕ:

привод

соломорезки

будет

автоматически отключен вместе с молотилкой.

ПРЕДОСТЕРЕЖЕНИЕ:

прежде

чем

выполнять

какие-либо

работы

на

соломорезке

и

соответствующем

приводе, необходимо выключить двигатель и
остановить ротор соломорезки.

РАЗДЕЛ 8

8-11

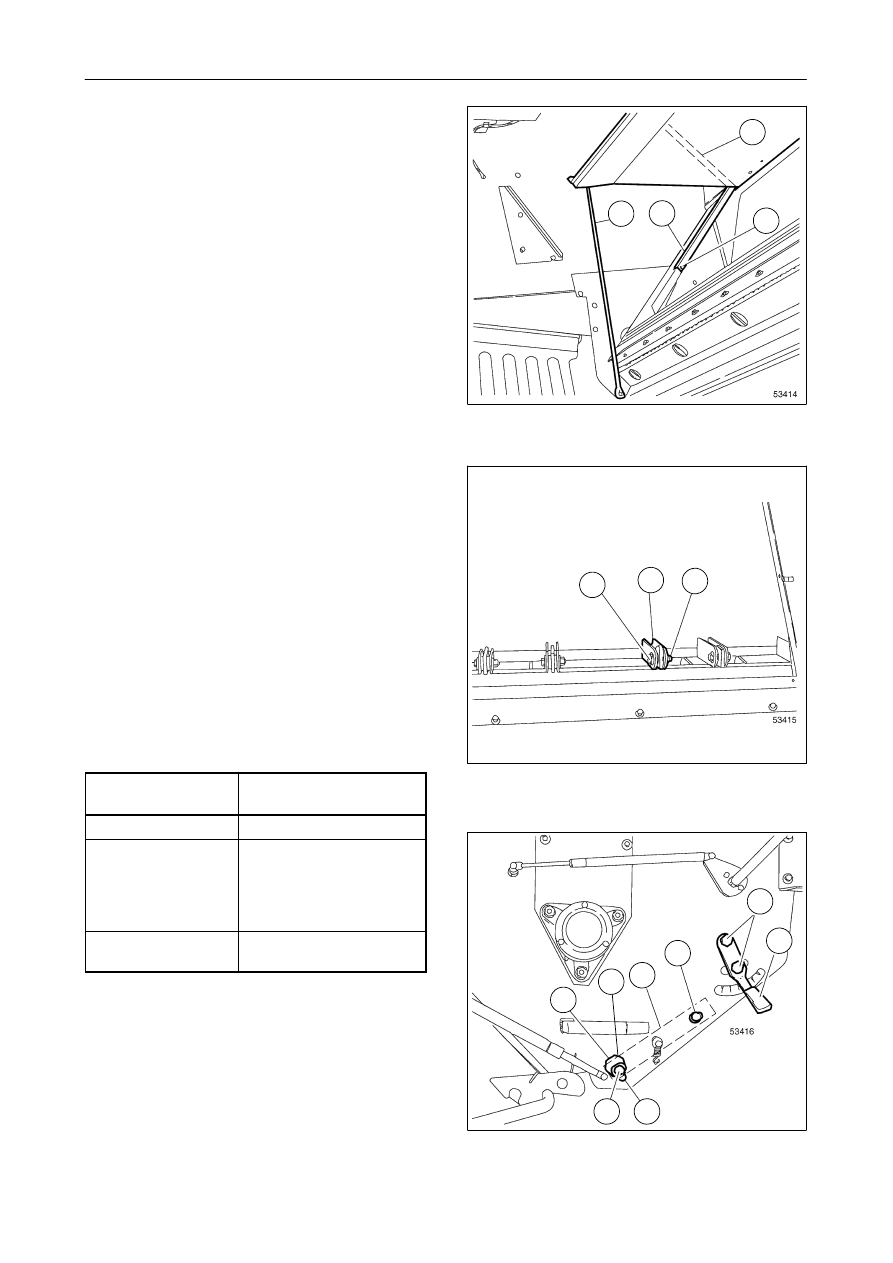

ДОСТУП К РОТОРУ СОЛОМОРЕЗКИ -
рис. 29

В случае засорения соломорезки или если ее
ротор потребует ремонта, вы можете добраться
до ротора следующим образом:

1.

остановитьдвигательи ротор соломорезки.

2. C помощью рычага управления (4, стр. 8-10)

отпустите

дефлектор

соломы

(1)

(информация по стороне движения).

3. Отпустите захваты (2) на обеих сторонах

дефлектора соломы; поднимите дверцу (3) и
зафиксируйте ее в открытом положении с
помощью стержня (4).

НОЖИ РОТОРА СОЛОМОРЕЗКИ
Рис. 30

Ножи (1) ротора имеют две режущих кромки.
Если они затупятся, их нужно перевернуть, если
же они будут повреждены, их необходимо
заменитьследующим образом:

1.

отверните винт (2), стараясьне потерятьдве
проставки и шайбы.

2. Поверните лезвие ножа или замените его

новым.

3. Установите винт (2) на правую сторону (в

направлении работы); гайка (3) должна
находится на стороне привода.

4. Затяните гайку (2) моментом 64 Нм.

ПРИМЕЧАНИЕ: при замене одного ножа следует
поменять

также

и

нож

на

диаметрально

противоположной стороне ротора для того,
чтобы исключить дисбаланс.

КОНТРНОЖИ - рис. 31

Контрножи регулируются. Чтобы обеспечить
хорошее

резание,

ножи

необходимо

расположитьследующим образом:

Культура и (или)

условия работы

Положение контрножа

Сухая солома

Полностью вперед

Влажная культура:
- густая солома

- рапс, горох и

бобы

Втянутое:
- примерно на половину

хода

- полностью втянутое

Кукуруза и
подсолнух

Снятьвсе ножи (*)

(*) В процессе разборки необходимо пометить
все ножи для того, чтобы впоследствии их можно
было поставитьв первоначальное положение.

Для того чтобы отрегулироватьположение
контрножа, необходимо отпуститьгайки(1) с
обеих сторон, передвинутьопорную штангу
контрножа в нужное положение при помощи
рычага (2), а затем снова затянутьгайки (1).
Помните,

что

мощность,

потребляемая

соломорезкой,

увеличивается

по

мере

приближения контрножей к ротору.

29

30

31

2

3

4

1

1

2

3

1

2

3

5

6

7

3

4
