Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 35

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-16

ПЛАНОВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ”Sb” -

каждые 150 рабочих часов

35

36

37

53246

1

2

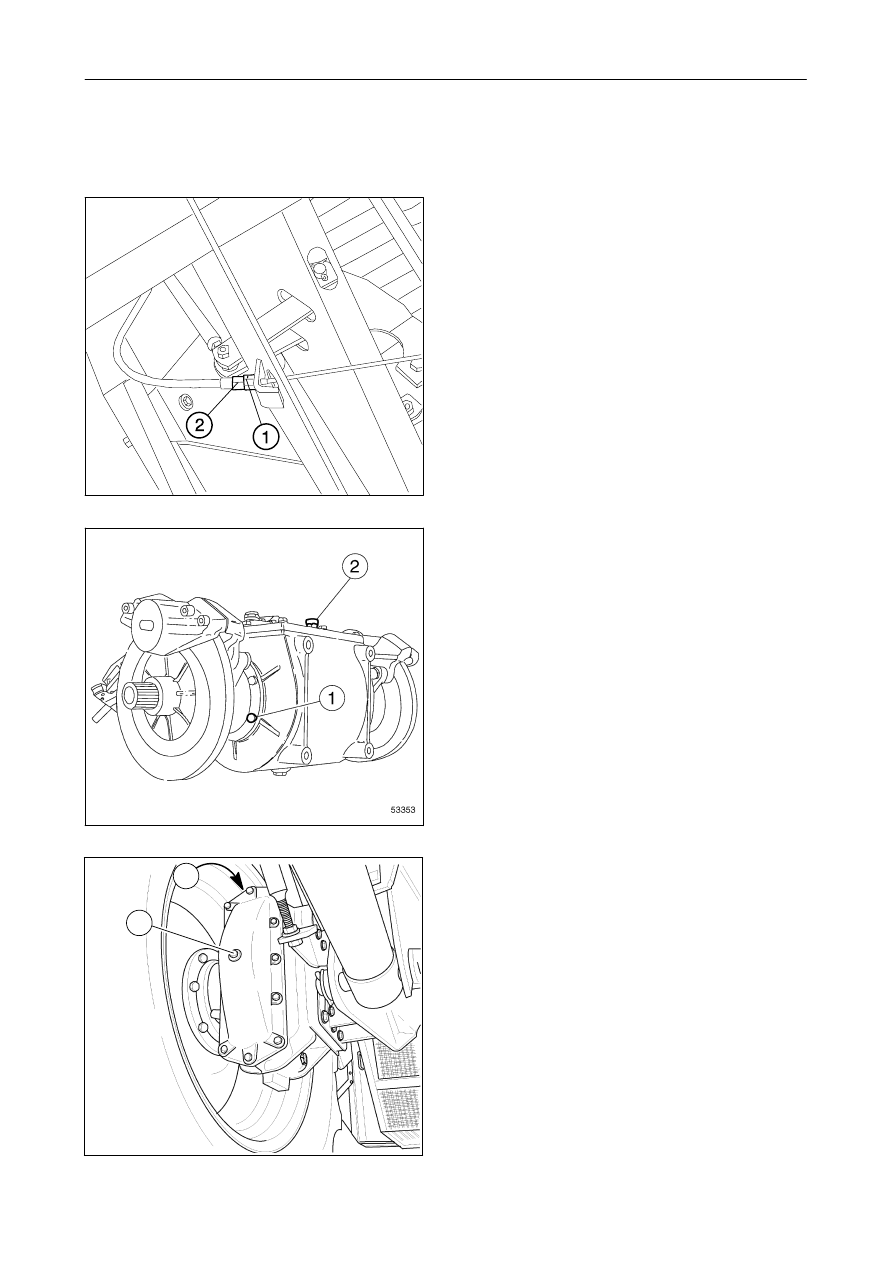

27. РУЧНОЙ ТОРМОЗ - Рис. 35

Смазатьмаслом трос, в случае износа
заменитьтрос.
Если рычаг ручного тормоза достигает
конца своего перемещения, натянутьтрос
посредством болта (2), затем затянутьгайку
(1).

28. КОРОБКА ПЕРЕДАЧ - Рис. 36

Удалитьвинт (1) и проверитьуровень
масла; при необходимости долитьчерез
патрубок с пробкой (2).
Уровеньправильный (когда машина стоит
на абсолютно ровной поверхности), если
масло вытекает из отверстия, которое
открывается при выворачивании винта (1).
Использовать масло только Fendt Super
Trans 85W-90.

29. КАРТЕР

БОРТОВОЙ

ПЕРЕДАЧИ

-

Рис. 37

Проверитьуровеньмасла через отверстие
с пробкой (1) и при необходимости долить
через отверстие с пробкой (2).
Уровеньправильный (когда машина стоит
на абсолютно ровной поверхности), если
масло вытекает из отверстия, которое
открывается при выворачивании винта (1).
Использовать масло Fendt Super Trans
85W-90.

РАЗДЕЛ 4

4-17

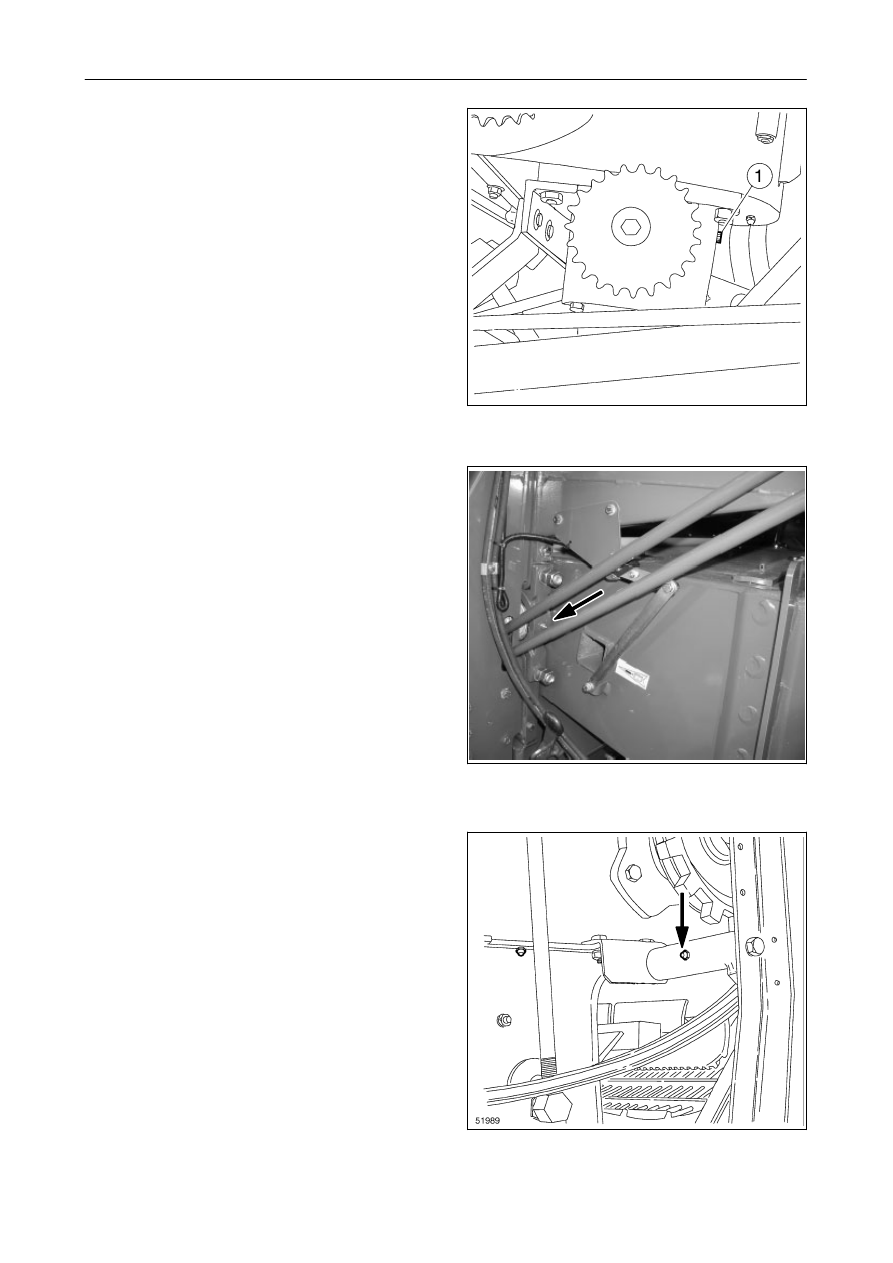

30. НИЖНЯЯ

ПАРА

СОПРЯЖЕННЫХ

КОНИЧЕСКИХ ШЕСТЕРЕН РАЗГРУ-
ЗОЧНОГО ШНЕКА БУНКЕРА - Рис. 38

Вывернутьвинт (1) и проверитьчерез
свободное отверстие, что уровеньмасла
примерно 10 мм; при необходимости, долить
до уровня.
Использовать масло Fendt Super Trans
85W-90.

31. СОЕДИНИТЕЛЬНЫЕ

ЭЛЕМЕНТЫ

ГЛАВНОГО

ПРИЕМНОГО

ЭЛЕВА-

ТОРА - Рис. 39

Заправьте смазкой Fendt Extra Grease EP
масленки:
Повторитьэту

операцию

на

противо-

положной стороне.

32. СОЕДИНИТЕЛЬНЫЕ

ЭЛЕМЕНТЫ

ГЛАВНОГО

ПРИЕМНОГО

ЭЛЕВА-

ТОРА - Рис. 40

Заправьте смазкой Fendt Extra Grease EP
масленки:

38

39

40

-

СМАЗКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

4-18

41

42

43

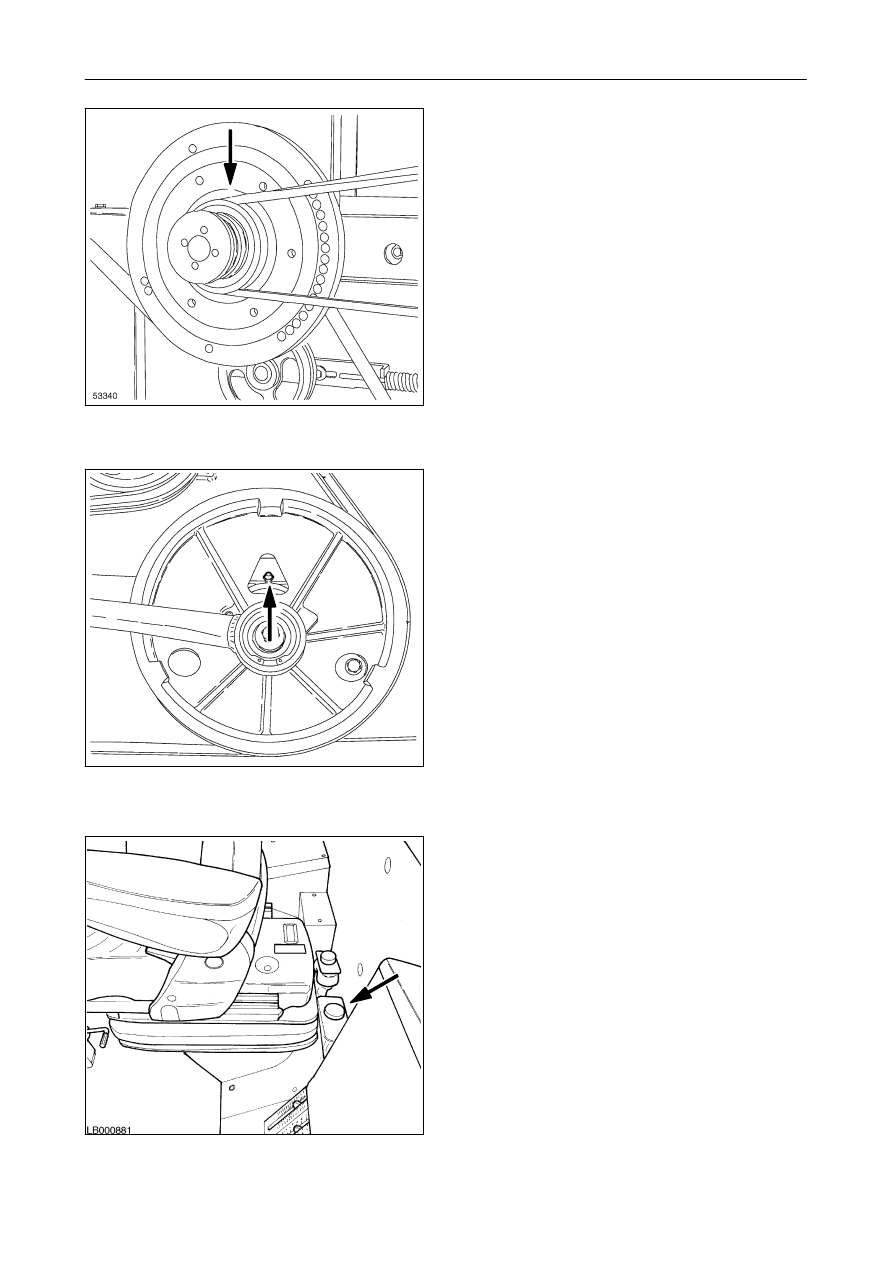

33. ГИБКАЯ МУФТА ГЛАВНОЙ КОРОБКИ

ПЕРЕДАЧ - Рис. 41

Заправьте смазкой Fendt Extra Grease EP
масленку.

34. ЛЕВАЯ

ОПОРА

ШНЕКА

НЕДО-

МОЛОТА
Рис. 42

Заправьте смазкой Fendt Extra Grease EP
масленку.

35. БАЧОК С ЖИДКОСТЬЮ ОМЫВАТЕЛЯ

ЛОБОВОГО СТЕКЛА
Рис. 43

Проверитьуровеньжидкости.

При необходимости долитьдо нужного
уровня.

Использовать жидкость BP Screenwash.

РАЗДЕЛ 4

4-19

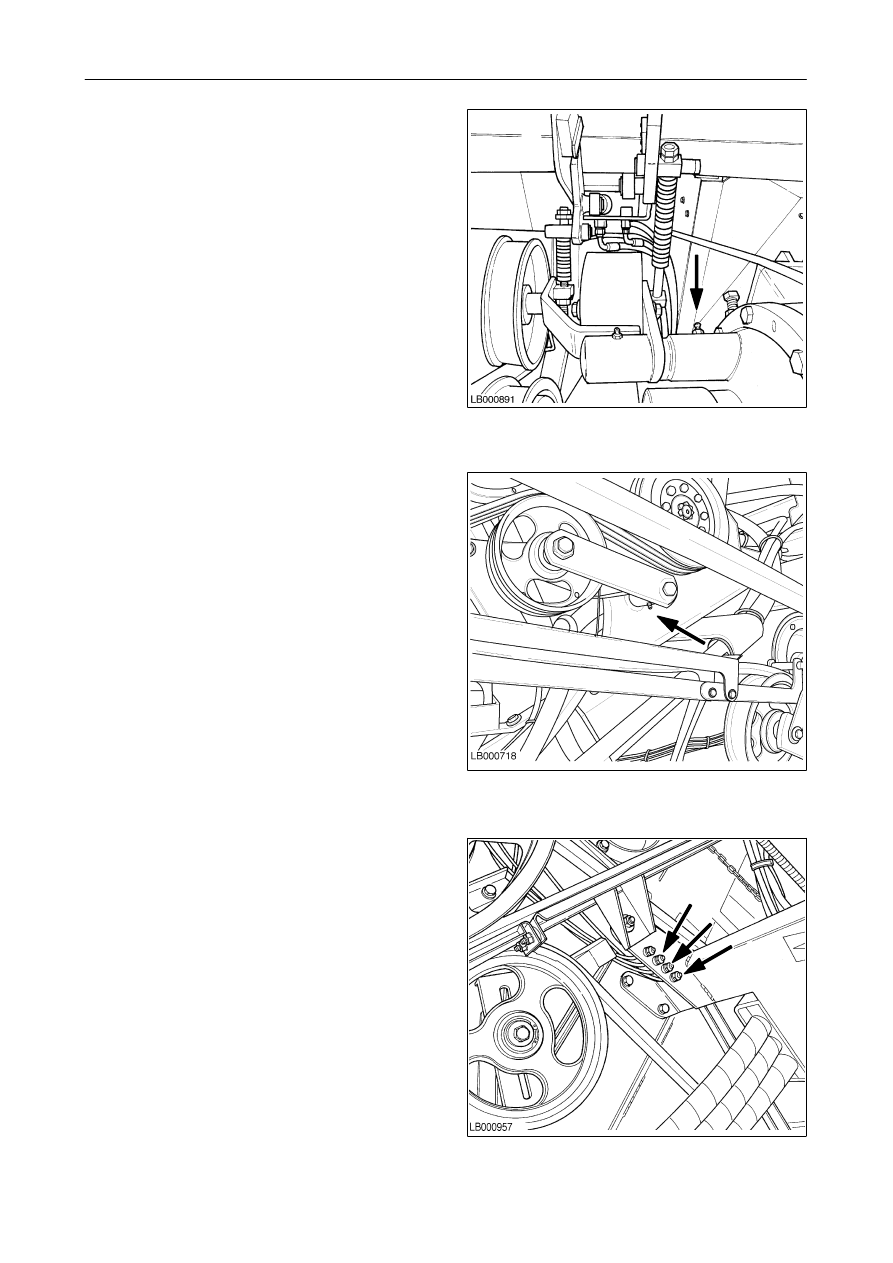

36. СОЕДИНЕНИЕ НАТЯЖНОГО УСТРОЙ-

СТВА ПРИВОДНОГО РЕМНЯ МОЛО-
ТИЛКИ - Рис. 44

Заправьте смазкой Fendt Extra Grease EP
масленку.

37. СОЕДИНЕНИЕ НАТЯЖНОГО УСТРОЙ-

СТВА ПРИВОДНОГО РЕМНЯ ГИДРО-
СТАТИЧЕСКОГО НАСОСА - Рис. 45

Заправьте смазкой Fendt Extra Grease EP
масленку.

38. НИЖНЯЯ КРУГЛАЯ ГАЙКА РАЗГРУ-

ЗОЧНОГО ШНЕКА БУНКЕРА - Рис. 46

Заправитьконсистентной смазкой Fendt
Extra Grease EP три масленки.

44

45

46
