Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 21

РАБОТА ЖАТКИ

2-36

63

64

1

1

65

2

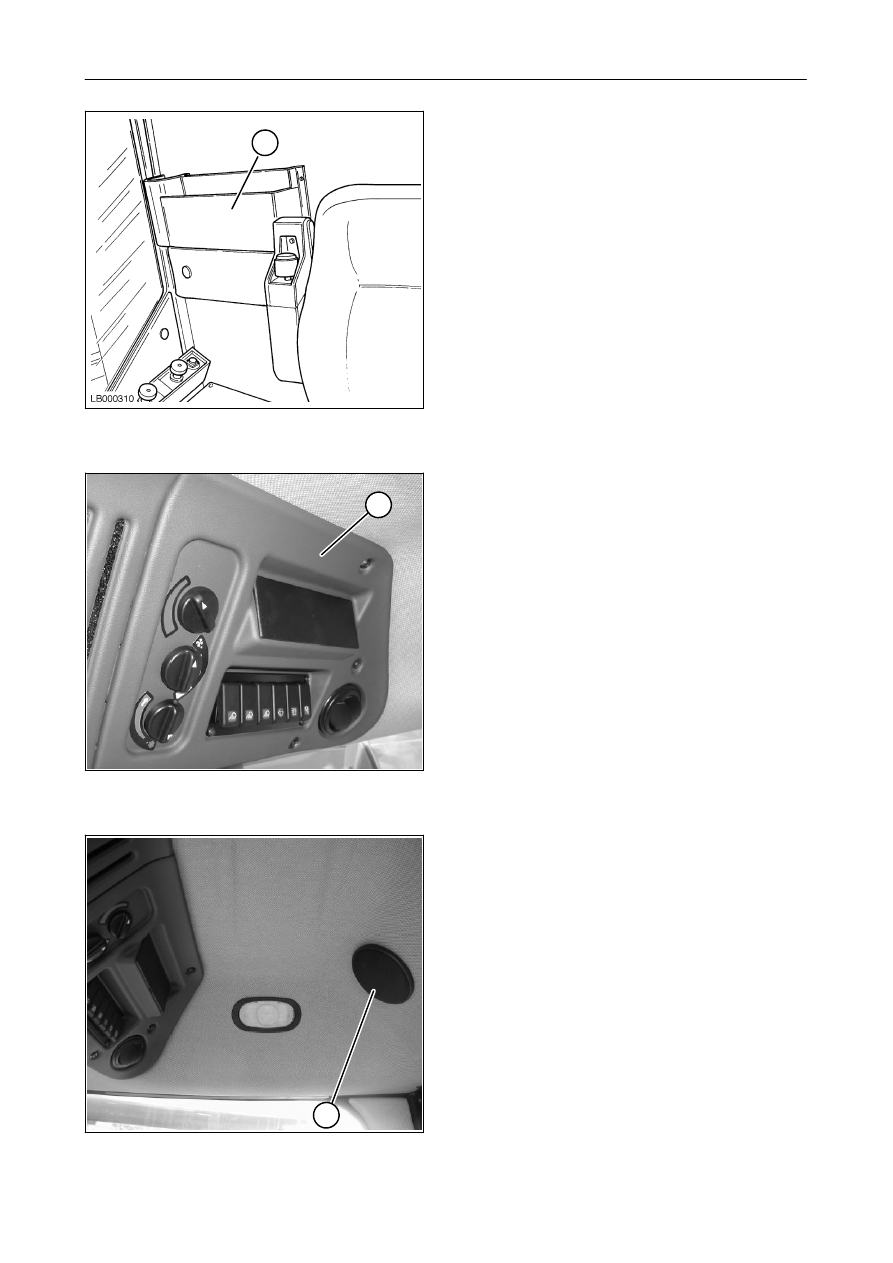

ОТСЕК ДЛЯ ДОКУМЕНТОВ - рис. 63

Справа от сиденья оператора имеется крупный
отсек для документов (1).
Просьба хранить настоящее руководство в
данном отсеке для удобного доступа.

МЕСТО

ДЛЯ

УСТАНОВКИ

РАДИО

-

рис. 64-65

Кабина оборудована секцией для радио.

Соединения

располагаются

в

следующих

местах:

- соединения для антенны и радио находятся за

пластиной

крышки

(1),

содержащей

переключатели управления фарами;

- пазы для динамиков находятся в задней части

крыши кабины (под крышками 2).

РАЗДЕЛ 2

2-37

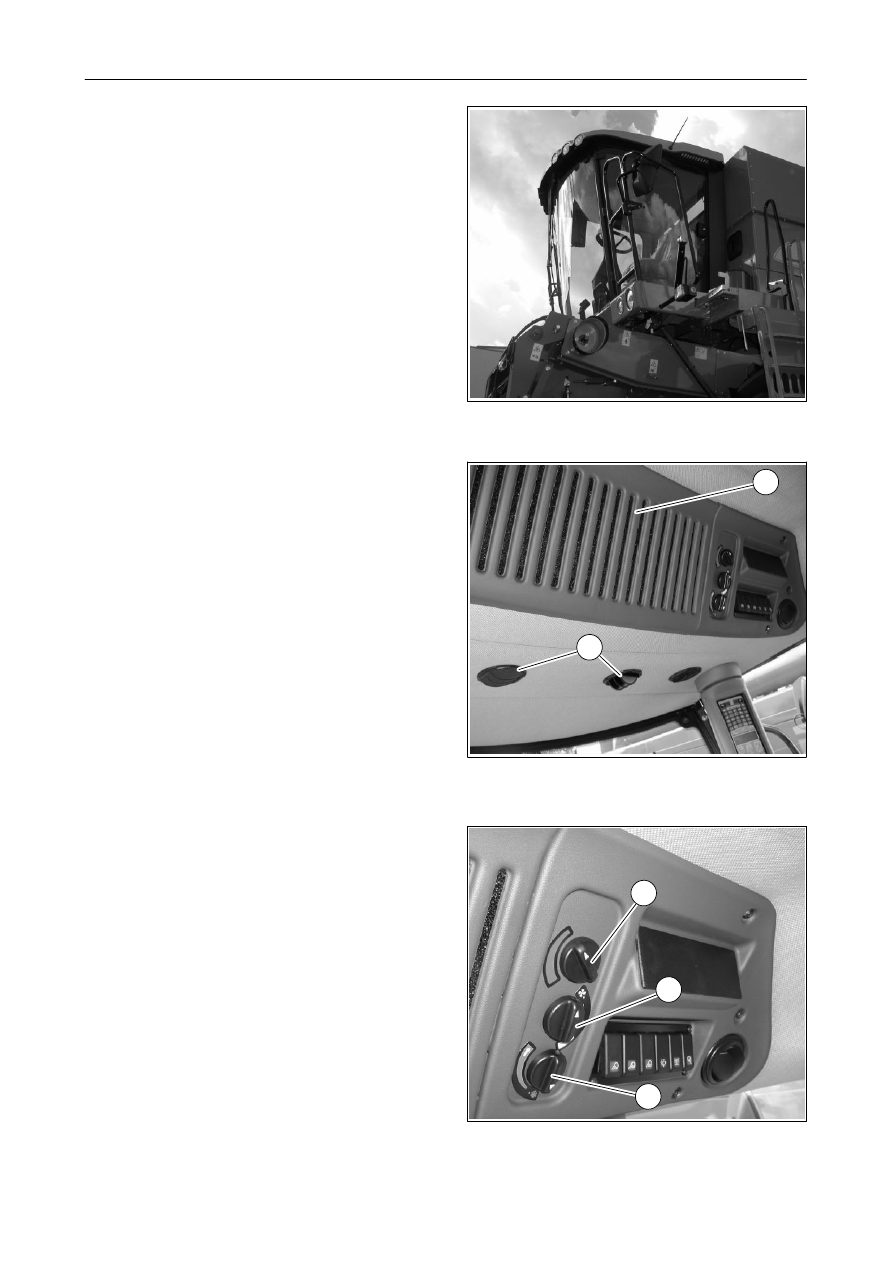

КОНДИЦИОНИРОВАНИЕ ВОЗДУХА
В КАБИНЕ,
Рис. 66 - 71

Базовое

исполнение

кабины

включает

кондиционирование

воздуха

и

систему

обогрева.
Благодаря панорамному лобовому стеклу и
форме кабины обеспечивается полный обзор
обрабатываемого поля.
В окна кабины вставлены атермальные стекла
для улучшения изоляции от внешней среды и
повышения

эффективности

системы

кондиционирования.
На крыше кабины находятся:
a.)Воздухоочиститель(1) рециркуляционного

внутреннего воздуха.

b.)Вентиляционные выходы (2) с регулируемыми

каналами.

c.)Рукоятка

управления

трехскоростным

вентилятором (3).

d.)Рукоятка

управления

термостатом

температуры окружающего воздуха (4). При
повороте по часовой стрелке температура
понижается.

e.)Рукоятка управления обогревом (5).

При

повороте

по

часовой

стрелке

температура повышается.

f.)Различное

вспомогательное

оборудование,

включая лампу для чтения и оборудование
для установки радио.

КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Управление

кондиционированием

воздуха

выполняется следующим образом:
a.)Включитьэлектровентилятор с помощь

ю

рукоятки (3).

b.)Установитьтермостат

(4)

на

желаемую

температуру.

c.)Если необходимо выполнитьтолько осушение

воздуха, одновременно включитьобогрев и
кондиционирование воздуха.

ПОВЫШЕНИЕ ДАВЛЕНИЯ

Включитьэлектровентилятор

(3),

чтобы

повыситьдавление

в

кабине

и

впустить

отфильтрованный воздух.
Избыточное

давление

внутри

кабины

предотвращает проникновение пыли. Система
поддержания избыточного давления является
эффективной,

только

если

двери

кабины

закрыты

и

в

кабине

обеспечивается

максимально возможная герметичность.
Исключительно важно не открывать дверь для
доступа или аварийную дверьво время работы
машины или при запыленной внешней среде.
Следует помнить, что пыль внутри кабины
невозможно удалитьавтоматически, также она
не удаляется сама по себе. Накопление пыли или
непрерывное

перемещение

может

стать

причиной

повреждения

внутренних

компонентов кабины.

66

67

68

1

5

4

3

2

РАБОТА ЖАТКИ

2-38

69

70

71

6

7

4

3

5

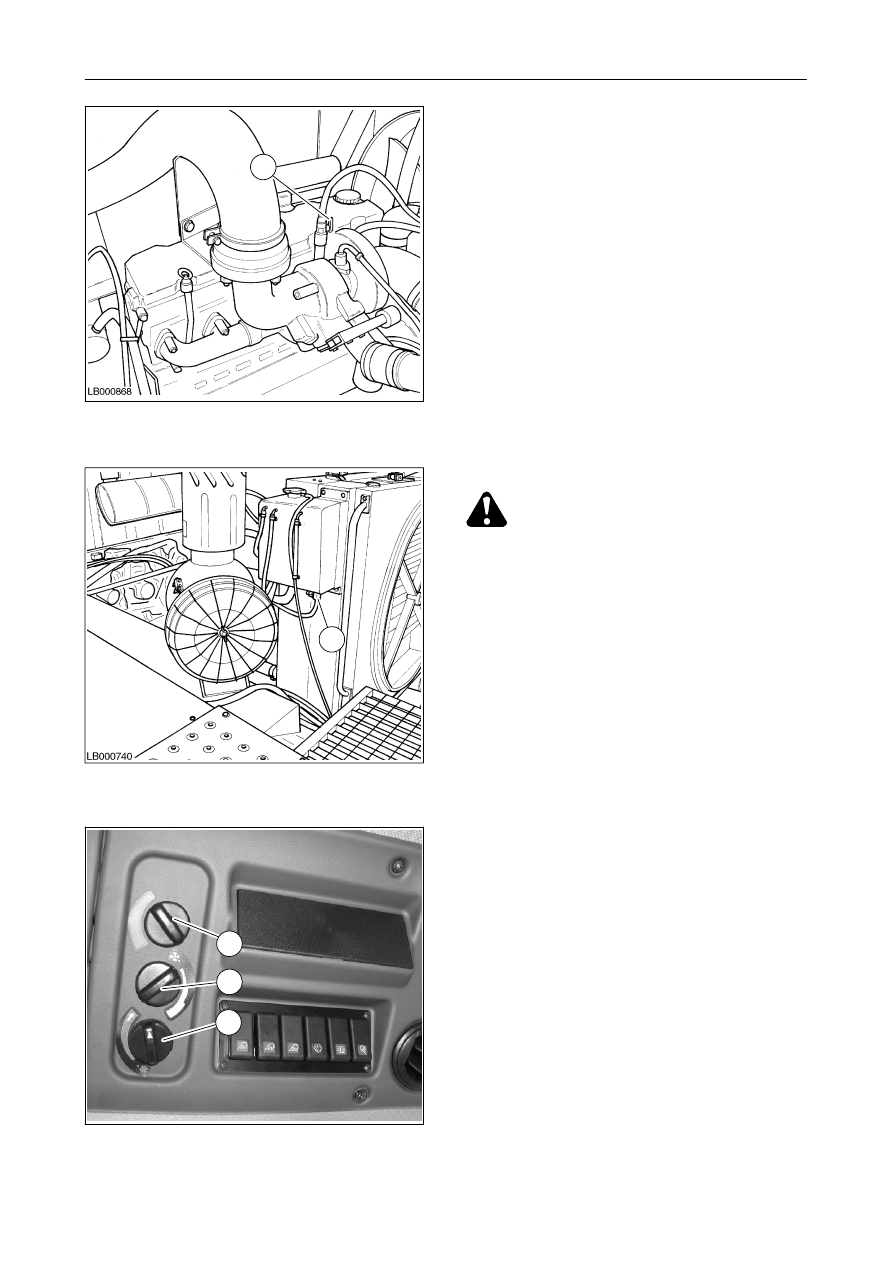

ОБОГРЕВ

Управление обогревом выполняется следу-
ющим образом:

a.)Открытькран (6) двигателя.

b.)Открытькран (7) на расширитель

ном баке

радиатора.

c.)Включитьэлектровентилятор (3).

d.)Включитьобогрев

кабины

с

помощь

ю

рукоятки (5).

ОПАСНО:

работы

по

ремонту

или

техническому обслуживанию, требую-
щие опорожнения и заправки системы,

должны

проводиться

квалифицированным

персоналом.

ВАЖНОЕ ЗАМЕЧАНИЕ: система не может
исправно работать, если не очищены фильтры и
отсутствует воздушный поток.

ВАЖНОЕ ЗАМЕЧАНИЕ:

Работа двигателя с

низкой

скоростью

вращения

внутреннего

вентилятора и при максимальном значении
термостата запрещена.

ВАЖНОЕ ЗАМЕЧАНИЕ:

Если машина не

использовалась в течение долгого времени,
перед запуском включить систему кондицио-
нирования с помощью рукоятки управления
электровентилятором и рукоятки управления
термостатом; дать двигателю поработать со
стартером в течение 2 или 3 секунд. Благодаря
этому можно очистить прокладку компрессора.

РАЗДЕЛ 2

2-39

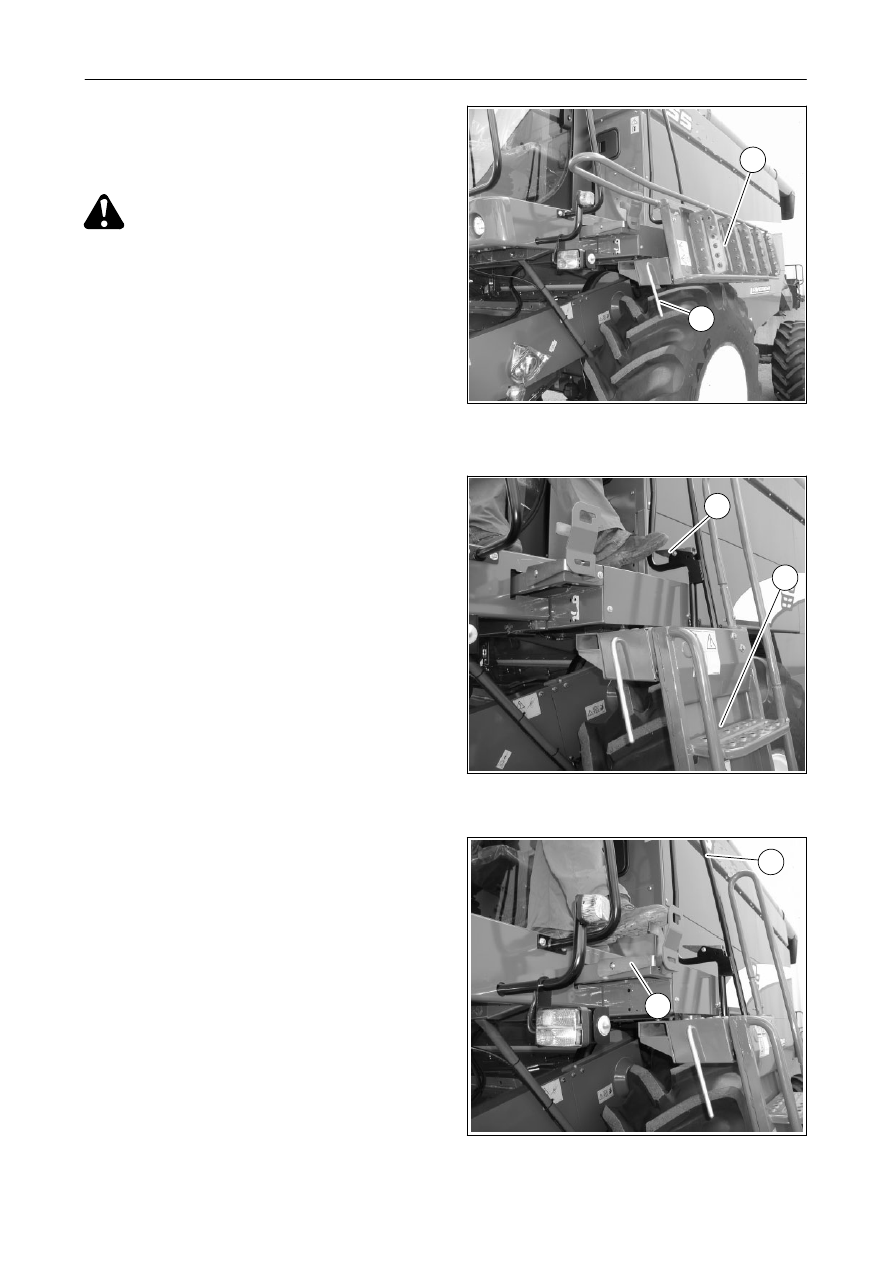

ДОСТУП

К

КОМПОНЕНТАМ

КОМБАЙНА

ПРЕДОСТЕРЕЖЕНИЕ: подниматься на
комбайн и спускаться с него всегда
только безопасным образом: исполь-

зовать только лестницы, предусмотренные для
этих целей, прочно держаться за поручни,
постоянно сохраняя 3-точечный контакт.

1. ДОСТУП НА ПЛОЩАДКУ ОПЕРАТОРА -

рис. 72

-

75

Лестница (1) может бытьустановлена в трех
положениях:

-

вертикальном; для подъема или спуска;

-

горизонтальном, для хранения во время
работы;

-

вертикальном,

повернута

вперед;

используется при движении по дорогам
общественного пользования.

Чтобы

получитьдоступ

к

платформе

оператора необходимо выполнитьследу-
ющее:

-

нажатьрычаг (2) и установитьлестницу
(1) вертикально так, чтобы зафикси-
роватьстопорный штифт;

-

Взойти на платформу доступа в кабину и
установитьлестницу (1) согласно способу
использования комбайна (работа на полях
или

перемещение

по

дорогам

общественного пользования);

-

если машина используется для уборки
урожая на поле, просто нажатьпедаль(3)
и

повернутьлестницу

(1)

в

горизонтальное положение;

-

для движения по дорогам общественного
пользования

установить

лестницу

вертикально и нажатьпедаль(4);

-

повернутьлестницу

вперед

с

использованием

поручня

(5),

затем

отпуститьпедаль(4)

и

проверить

фиксацию стопорного штифта.

72

73

74

1

1

3

2

4

5
