487

9 Техническое обслуживание двигателя

9.2 Таблицы технического обслуживания и смазочных материалов

9360

34809

9.2.2 Таблица смазочных материалов двигателя

Конструктивный
элемент

Заправочная
емкость

Сорт смазочного
материала /
спецификация

Класс вязкости /
класс SAE

Примечание

DaimlerChrysler
OM 502 LA

ок. 38 литров

CLAAS Ultratec XXL

Масло для двигателя в
соответствии с
инструкцией DC, лист
228.5

SAE 10W-40

DaimlerChrysler
OM 457 LA

ок. 36 литров

DaimlerChrysler
OM 460 LA

ок. 36 литров

Места смазки

см. план
смазки

Специальное цепное
масло CLAAS

Аэрозольный
баллон 500 мл

№ детали:
000 177 353 3

Консервация
двигателей

См. руководство по эксплуатации производителя двигателя.

488

9 Техническое обслуживание двигателя
9.2 Таблицы технического обслуживания и смазочных материалов

9360

34807

9.2.3 Таблица смазочных материалов, система охлаждения

Конструктивный
элемент

Смазочные
материалы

Количество

Класс SAE

Сроки
замены

Контроль

Система
охлаждения,
машина без
наклейки в зоне
компенсационного
сосуда **

Средство защиты
от коррозии и
замерзания
CLAAS Antifreeze
Coolant

См. также
руководство
изготовителя
двигателя по
эксплуатации

DC лист 325.0 и
DC, лист 325.2

50 %
средства
защиты от
коррозии и
замерзания и
50 % воды

Заправочная
емкость, см. в
"Технических
характеристик
ах"

Каждые 2
года

При
подготовке к
зимнему
хранению
проверить
антифриз

Система
охлаждения,
машина с
наклейкой в зоне
компенсационного
сосуда **

Средство защиты
от коррозии и
замерзания
CLAAS AGRI-
COOL

См. также
руководство
изготовителя
двигателя по
эксплуатации

DC, лист 325.3

50 %
средства
защиты от
коррозии и
замерзания и
50 % воды

Заправочная
емкость, см. в
"Технических
характеристик
ах"

Каждые 5 лет

При
подготовке к
зимнему
хранению
проверить
антифриз

** Охлаждающие средства DC, лист 325.0 и DC, лист 325.2 можно смешивать.

** Охлаждающие средства DC, лист 325.3 и CAT EC-1 можно смешивать.

** Охлаждающие средства DC, лист 325.0 и DC, лист 325.2 не допускается смешивать с охлаждающими
средствами DC, лист 325.3 или CAT EC-1.

** Смешивание с охлаждающими средствами торгового качества не допускается.

** Для дозаправки использовать только предписанное охлаждающее средство.

489

9 Техническое обслуживание двигателя

9.3 Обзор двигателей

9360

9.3 Обзор двигателей

34369

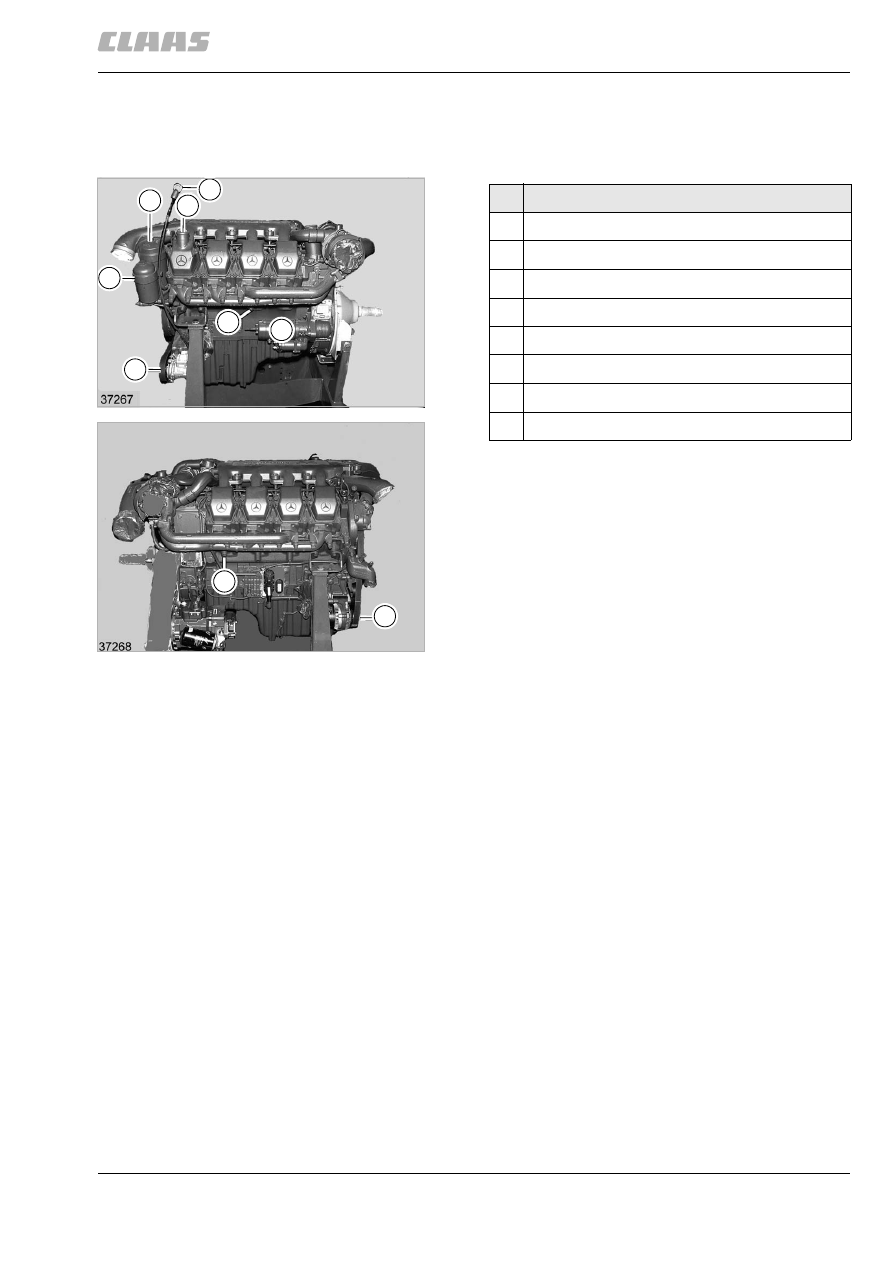

9.3.1 Обзор двигателей DaimlerChrysler OM
502 LA (до машины № ...)

См. также руководство изготовителя по
эксплуатации двигателя!

(рис. 1, 2)

1

12621

2

12622

6

8

5

2

3

1

4

7

8

Обозначение

1

Маслозаливной патрубок

2

Топливный фильтр

3

Стержень-указатель уровня масла

4

Масляный фильтр

5

Стартер

6

Компрессор кондиционера

7

Трехфазный генератор

8

Водосливная пробка (блок)

490

9 Техническое обслуживание двигателя
9.3 Обзор двигателей

9360

34377

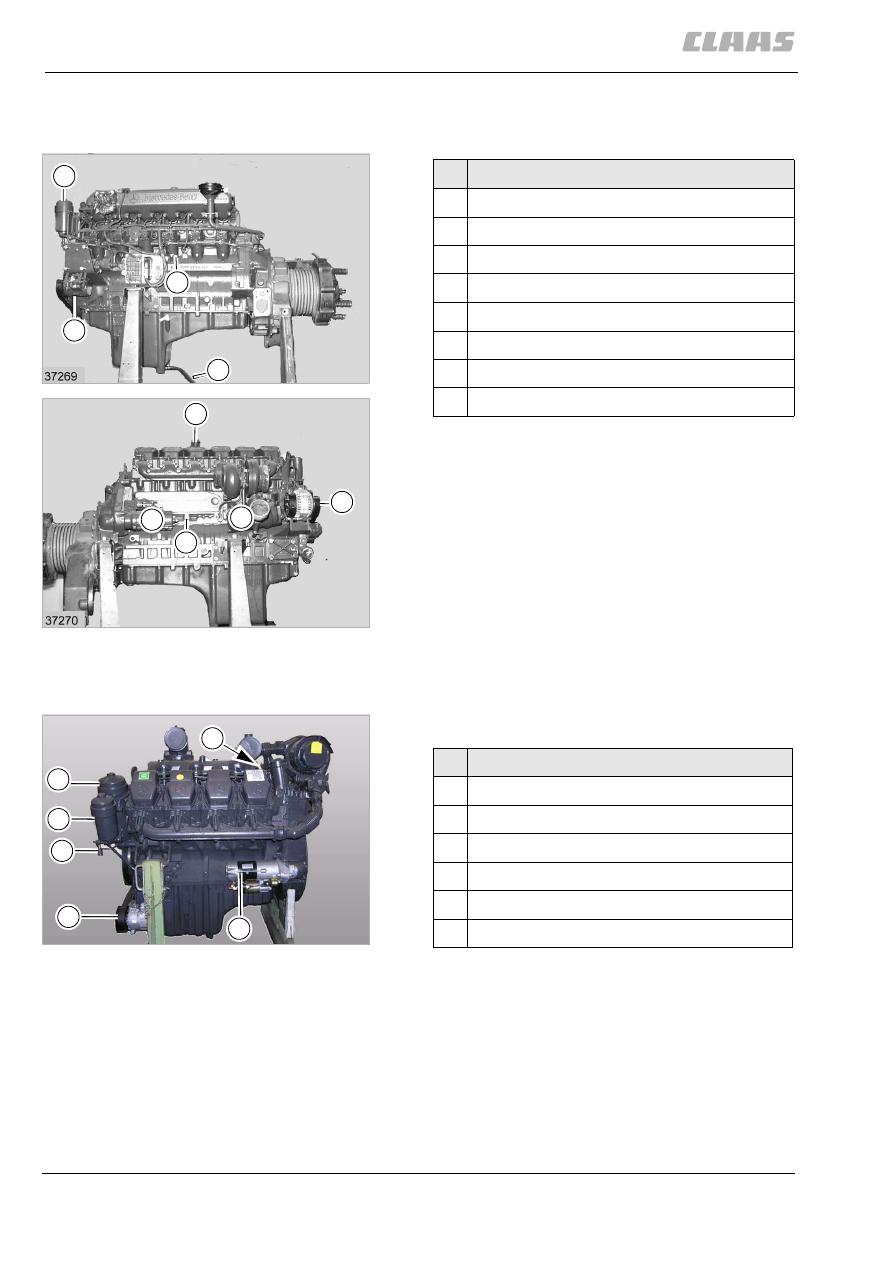

9.3.2 Обзор двигателей DaimlerChrysler OM
457 LA (до машины № ...)

См. также руководство изготовителя по
эксплуатации двигателя!

(рис. 3, 4)

34381

9.3.3 Обзор двигателей DaimlerChrysler OM
502 LA (начиная с машины № ...)

(ступень отработанных газов 3a)

(рис. 5)

3

12623

4

12624

6

3

8

2

4

5

1

7

8

Обозначение

1

Маслозаливной патрубок

2

Топливный фильтр

3

Маслосливной шланг

4

Масляный фильтр

5

Стартер

6

Компрессор кондиционера

7

Трехфазный генератор

8

Водосливная пробка (блок)

5

5527

4

2

5

1

6

3

Обозначение

1

Номер двигателя

2

Топливный фильтр

3

Стержень-указатель уровня масла

4

Масляный фильтр

5

Стартер

6

Компрессор кондиционера
