383

6 Обслуживание базовой машины

6.9 CLAAS ACTISILER

9357

33801

6.9.4 Включить установку консерванта
силоса CLAAS ACTISILER (дополнительная
оснастка)

– Заправить резервуар консервантом силоса.
– Перевести сливной кран (1) под резервуаром в

положение (A).

(рис. 149)

– Подготовка к движению в поле.
– Нажать клавишный выключатель (1).
– Включить выключатель (2).
– Включить приставку и перевести в рабочее

положение.

– Вождение машины.

Контрольная лампа (4) указывает, что насос
производит подачу. Установка консерванта силоса
включена.

После включения установки консерванта силоса на
дисплее (3) показываются следующие данные:

• Номер версии системы CLAAS ACTISILER
• предполагаемый объем урожая в т/час

(рис. 150, 151)

149

12429

A

B

C

1

Указание!

Езда с включенной установкой консерванта
силоса при отсутствии потока материала.

Неэкономичное использование
консерванта силоса.

– Отключать установку консерванта

силоса следует при езде без потока
материала.

150

12296

151

2132

1

3

4

2

384

6 Обслуживание базовой машины
6.9 CLAAS ACTISILER

9357

33874

6.9.5 Обслуживание установки консерванта
силоса CLAAS ACTISILER (дополнительная
оснастка)

Система CLAAS ACTISILER располагает
различными указателями значений на дисплее.
Различные значения можно настраивать и
изменять посредством элемента управления в
кабине.

Благодаря большому диапазону
производительности установки отпадает
надобность в замене сопел на новые.

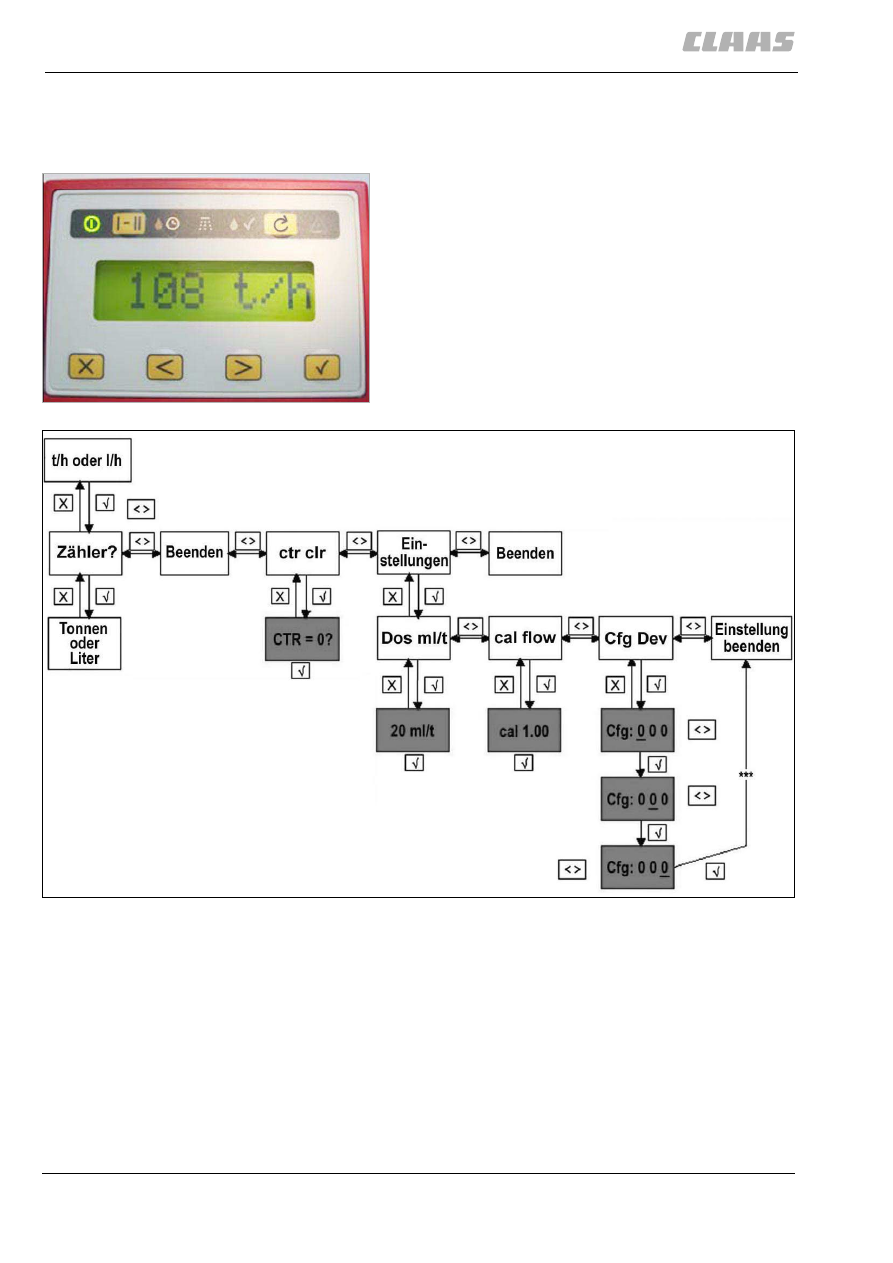

– В случае необходимости выполнять процессы

в соответствии со структурой меню.

(рис. 152)

152

12296

12309

153

385

6 Обслуживание базовой машины

6.9 CLAAS ACTISILER

9357

Пункт меню

Обозначение

Объем урожая/час или консервант силоса/час

Доступ к счетчику

Общий объем урожая актуальный, максимум до 32750 т

Общий расход консерванта силоса актуальный,
максимум до 650 л

При достижении максимальных значений счетчик
сбрасывается на нуль.

Доступ к счетчику

Сброс счетчика

Доступ к параметрам

Заданное значение консерванта силоса (стандартное
значение: 20 мл/т)

Калибровочный коэффициент объемного потока

Доступ к параметрам

Настройка запуска насоса

0 = автоматический запуск насоса

1 = ручной запуск насоса

Настройка единицы расхода

0 = актуальный расход в т/час

1 = актуальный расход в л/час

Настройка единицы расхода

0 = общий объем урожая в тоннах

1 = общий расход консерванта силоса в литрах

переход с одного уровня меню на другой

переход внутри одного уровня меню или изменение
параметров

386

6 Обслуживание базовой машины
6.9 CLAAS ACTISILER

9357

Объем урожая и объем консерванта силоса можно
настроить во время процесса уборки на колесе (1).

Максимально настраиваемый объем урожая
составляет 400 т/час.

В зависимости от настраиваемого объема урожая
максимальный объем дозировки консерванта
силоса составляет 7,6 л/час.

Актуальные израсходованные объемы также
можно запросить во время уборки путем
двухкратного нажатия клавиши

 или .

Актуальный израсходованный объем консерванта
силоса рассчитывается, а не измеряется, поэтому
точность составляет примерно 90%. Отклонения
можно уменьшить путем изменения
калибровочного коэффициента.

(рис. 154)

33994

6.9.6 Настроить калибровочный
коэффициент установки консерванта
силоса CLAAS ACTISILER (дополнительная
оснастка)

Объемный поток насоса зависит от физических
свойств консерванта силоса, к примеру, от его
вязкости.

Система ACTISILER поставляется с
калибровочным коэффициентом 1,00, что
соответствует объему впрыска 20 мл/т.

Если используется другой консервант силоса или
если объемный поток имеет другое значение, то
следует вновь откалибровать насос, для
обеспечения точности.

Калибровочный коэффициент является
коэффициентом умножения объемного потока,
показываемого на экране (от 0,85 до 1,15 шагами
по 0,01), он показываемый объемный поток
приводит в соответствие с действительным
объемным потоком.

(рис. 156)

– Учитывать общие предупреждающие указания

в начале главы "Работа".

Возврат в режим уборки путем однократного или
многократного нажатия

Подтверждение нового значения или сброс счетчика на
нуль

*** Обратить внимание! Для возврата в режим уборки необходимо подтвердить все три цифры.

Пункт меню

Обозначение

154

10278

1
