371

6 Обслуживание базовой машины

6.6 Наклонная камера

9357

34301

6.6.2 Установка наклонной камеры

Установить приставку на машину, включая
наклонную камеру.

– Машину пододвинуть к наклонной камере.
– Затянуть крепежные захваты на шестигранном

валу под корпусом барабана при помощи
винта с шестигранной головкой (М).

– Корпус измельчителя немного приподнять при

помощи гидравлики подъема, поднять обе
опорные лапы приставки вверх и застопорить.

– Приставку полностью опустить, так чтобы

наклонная камера снова прилегала к корпусу
измельчителя. Лапки (Р) на обеих сторонах
придвинуть и закрепить винтами.

– Надеть комбинированный клиновой ремень (R)

и установить направляющую скобу (F).

– Снова прикрутить натяжной ролик (О)

посредством винта с шестигранной
головкой (S).

– Снова подсоединить быстроразъемные муфты

для централизованной системы смазки,
реверсирования и приставки.
Подтянуть быстроразъемную муфту
посредством гаечного ключа. Благодаря этому
гарантируется, что проход муфты открыт.

– Вставить штекер (7) металлодетектора.

(рис. 134–139)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

372

6 Обслуживание базовой машины
6.7 Неисправность, возможная причина или способ устранения: автоматическое заточное устройство

9357

6.7 Неисправность, возможная причина или способ устранения: автоматическое
заточное устройство

34302

6.7.1 Устройство заточки

В случае возникновения неисправности
в электрическом оборудовании сначала
обязательно проверить все предохранители.

В случае неисправности обязательно сначала
определить код мигания контрольной лампы (17 –
красная) – число периодических мигающих
сигналов и только затем выключить установку.

После включения производится самоконтроль
электроники. К этому моменту времени обе лампы
(17 – красная и зеленая) должны одновременно
светиться в течение 2-х секунд.

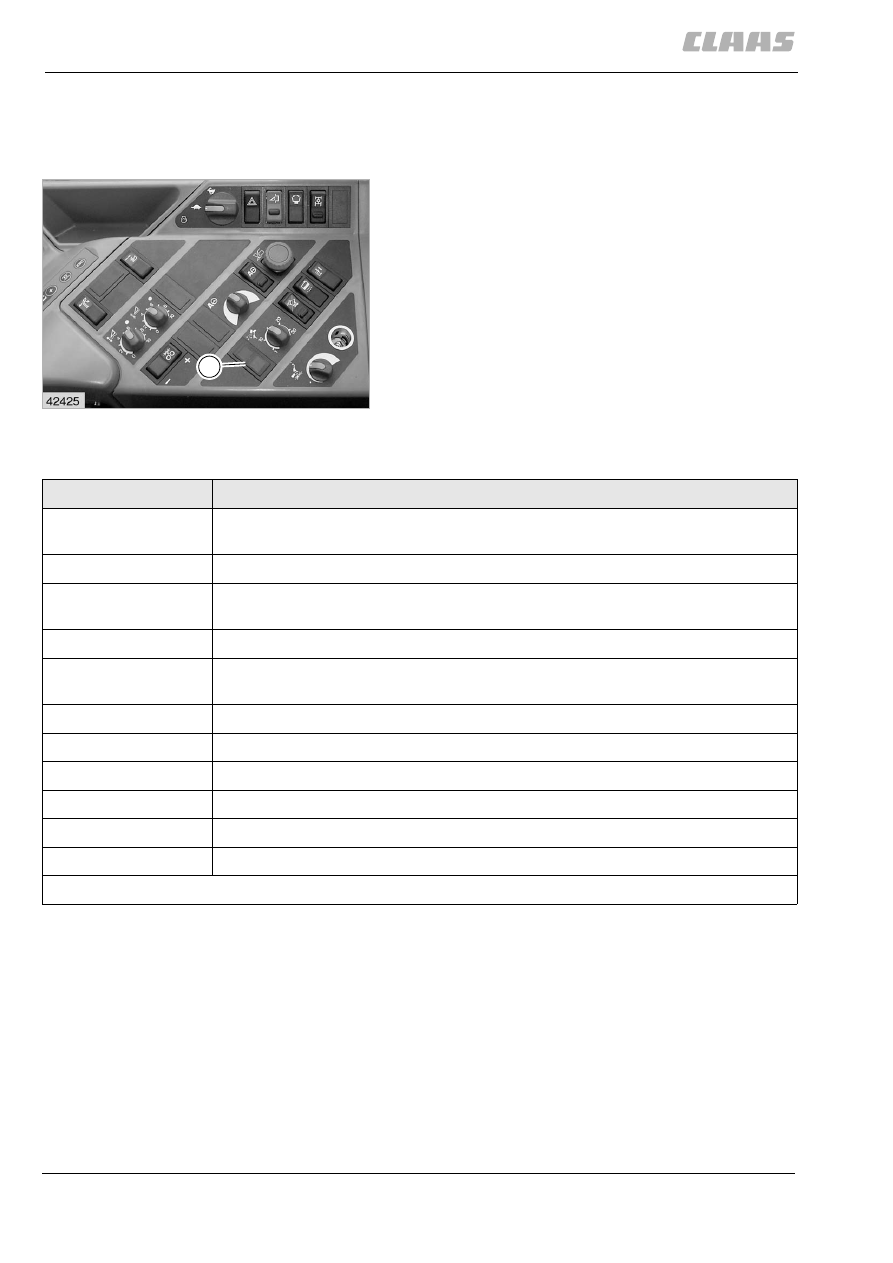

(рис. 140)

34303

6.7.2 Функция контрольной лампы (17 – красная)

(рис. 140)

140

12192

17

Мигающий код

Неисправность

Лампа светится

в последнем цикле заточки возникла ошибка, процесс заточки все же может
быть начат.

1 мигание

подрегулировать точильный камень

2 мигания

противорежущая пластина находится у переднего упора (подрегулировать
ножи)

3 мигания

нет воздействия на конечный выключатель точильного камня

4 мигания

пПротиворежущая пластина продвинута вперед на максимально рассчитанное
расстояние (провести настройку от руки)

5 миганий

дефект провода массы для сенсора стука

6 миганий

слишком много сигналов стука (сигналы помех)

7 миганий

отсутствует сопротивление трения

8 миганий

нет импульсов двигателя

9 миганий

лишком низкое напряжение питания

10 миганий

дефект в системе управления

(указанные направления не означают направление движения)

373

6 Обслуживание базовой машины

6.7 Неисправность, возможная причина или способ устранения: автоматическое заточное устройство

9357

34304

6.7.3 Таблица неисправностей – автоматическое устройство заточки

Неисправность

Возможная причина или способ устранения

Процесс заточки

Мигающий код отсутствует, индикация (17 –
красный)

Заточное устройство не реагирует.

Устройство заточки выключить и снова пустить в
ход.

Мигающий код отсутствует, индикация (17 –
красный)

Заточка не заканчивается, если потенциометр
(поворотный переключатель 18) находится в
положении "1".

Потенциометр неправильно подключен и выдает
максимальное значение вместо значения "1".
Проверить соединения по схеме соединений
и затем провести проверку датчика.

Перепутаны соединения потенциометра
(поворотный переключатель 18)
и потенциометра (поворотный выключатель 23).
Проверить соединения по схеме соединений и
провести проверку датчика.

Мигающий код отсутствует, индикация (17 –
красный)

Шлифовальный камень вибрирует.

Неисправно реле давления масла. Проверить
реле давления масла, в случае необходимости
заменить на новое.

Слишком низкая температура гидравлического
масла. Довести гидравлическое масло до
рабочей температуры.

Препятствия в зоне заточки.
Удалить препятствия.

Тяжелый ход механизма. Очистить устройство
заточки.

Мигающий код отсутствует, индикация (17 –
красный)

Только однократная заточка, затем
прерывание.

Отсутствует напряжение на потенциометре
(поворотный переключатель 18). Проверить
соединения и при необходимости заменить на
новые.

Мигающий код отсутствует, индикация (17 –
красный)

Камень не проворачивается дальше в корпусе.

Цепь устройства заточки слишком слабо
натянута. Ослабли хомутики на цилиндре.
Натянуть цепь и затянуть хомутики.

1-кратное периодическое мигание, индикация
(17 – красный)

Шлифовальный камень не возвращается
назад или останавливается.

На реле давления масла не достигается
давление включения. Проверить реле давления
масла, в случае необходимости заменить на
новое.

Самоудержание диодной платы не в порядке.
Проверить диодную плату и при необходимости
заменить на новую.

1-кратное периодическое мигание, индикация
(17 – красный)

Шлифовальный камень не отправляется.

Проведено 450 циклов заточки. Камень
подрегулировать и сбросить показания
электронного счетчика циклов заточки.

374

6 Обслуживание базовой машины
6.7 Неисправность, возможная причина или способ устранения: автоматическое заточное устройство

9357

3-кратное периодическое мигание, индикация
(17 – красный)

Заточка прервана после 1 - 3 раз.

Нет воздействия на конечный выключатель
точильного камня. Проверить юстировку.

Не срабатывает герконовый выключатель.
Проверить конечный выключатель и
электромагнит на точильном камне. Проверить
кабель к модулю. Путем проверки датчика
можно проверить функцию выключателя.

3-кратное периодическое мигание, индикация
(17 – красный)

Заточная заслонка не открывается.

Не подается сигнал на клапан крышки заточного
устройства. Проверить реле крышки заточного
устройства (рядом с модулем). Зажигание вкл.
=> реле притянуто => магн. клапан выкл. =>
крышка открывается

Давление масла слишком низкое. Проверить
гидравлические шланги по схеме соединений
(соединения на цилиндре перепутаны).

Электрическое регулирование
противорежущей пластины

2-кратное периодическое мигание, индикация
(17 – красный)

Настройка без стука закончена.

Противорежущая пластина находится в конце
зоны регулирования, из-за изношенных ножей.
Противор. пластину вернуть в исходное
положение посредством электродвигателей.
Отрегулировать противорежущую пластину (по
размеру Y = 275 мм, JAGUAR 900 = левая
сторона 272,5 мм). Отрегулировать ножи или
заменить на новые. Заточить ножи.

Слишком рано поступает сигнал о конечном
положении противорежущей пластины.
Противорежущая пластина неправильно
возвращена в исходное положение.
Электродвигатели должны вернуться в исходное
положение как мин. 6 раз путем ударов с
интервалами.

4-кратное периодическое мигание, индикация
(17 – красный)

Настройка прервана со стуком / без стука.

Расстояние между противорежущей пластиной и
ножом больше расчетного расстояния.
Установить противорежущая пластина
параллельно (см. возврат противорежущей
пластины назад), в случае необходимости
перевернуть и подрегулировать ножи.

5-кратное периодическое мигание, индикация
(17 – красный)

Настройка прерывается.

Датчик ударов дефектный. Проверить комплект
кабелей на прохождение тока и наличие плохого
контакта. Проверить подключение массы к
наклонной камере, провести проверку датчика.

6-кратное периодическое мигание, индикация
(17 – красный)

Настройка прерывается.

Сигналы помех или ударов. Выключить радио,
телефон и крупные потребители
электроэнергии, устранить металлические
удары, происходящие, например, из-за
незакреплен. деталей.

Неисправность

Возможная причина или способ устранения
