359

6 Обслуживание базовой машины

6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

Выключение системы Auto-Contour:

– Путем нажатия клавишного выключателя (1b) –

подъем приставки – или

– Путем нажатия клавишного выключателя (1а) –

опускание приставки – или

– Путем активирования "Предварительного

выбора высоты среза" (1с).

(рис. 119)

Индикаторный столбец (В34):

Индикаторный столбец показывает
соответствующее опорное давление приставки.

(рис. 112)

(рис. 120)

Указание!

Высокое опорное давление =
высокий расход топлива, высокий
износ полозьев при эксплуатации
с приставкой для уборки кукурузы.

Цифры  0 – 10  или деления на
задатчиках (А и В) не являются высотой
резания, а только ориентировочными
значениями, по которым можно определить
высоту резания.

360

6 Обслуживание базовой машины
6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

34291

6.4.7 Эксплуатация с контурной системой
(регулирование опорного давления)

Запись в память первой рабочей высоты:

– Путем нажатия клавишного выключателя (1d)

на многофункциональной ручке включить
регулирование опорного давления.

– Посредством задатчика (А) установить

приставку на желаемой рабочей высоте.

– Нажимать клавишный выключатель (1d) до тех

пор (ок. 3 секунд), пока не начнет мигать
контрольная лампа (C) – выдается короткий
звуковой сигнал.
Записанное в память давление показывается
на индикаторном столбце (В34) на экране.

Эксплуатация с подборщиком:

Настроить вторую рабочую высоту:

– Кратковременно нажать клавишный

выключатель (1d). Светится контрольная
лампа (С).

– Посредством датчика заданного значения (A)

установить приставку на нужной высоте.

Высоту резания приставки можно в любое время
изменить путем воздействия на задатчик (А).

При активировании регулятора опорного давления
(первое воздействие на клавишный выключатель
1d) устанавливается высота резания в
соответствии с положением задатчика.

При втором воздействии затем выбирается вторая
запрограммированная высота резания.

При дальнейших нажатиях производится
переключение между записанным в память
значением и значением на задатчике (А).

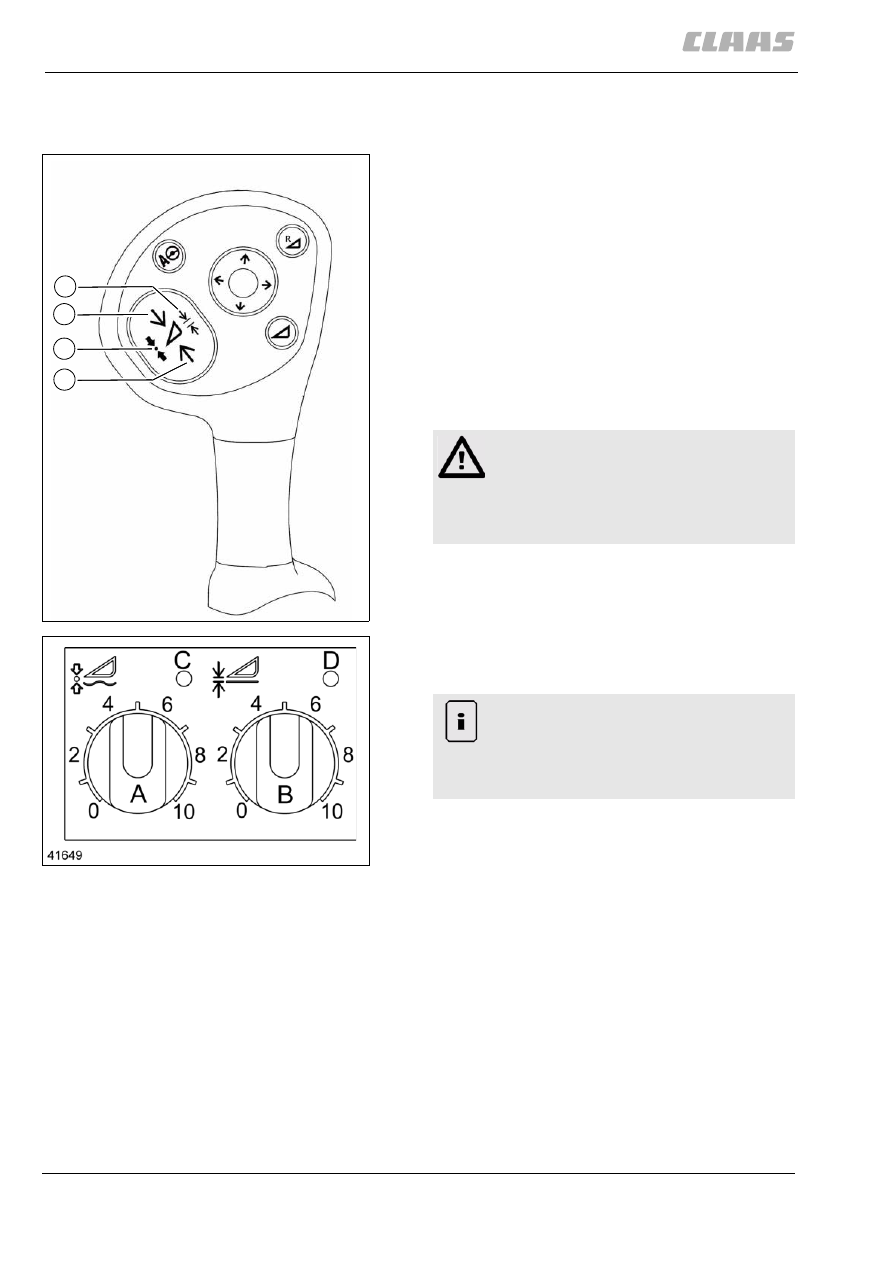

(рис. 112, 122, 123)

122

12176

123

12530

1a

1d

1b

1c

Внимание!

Подборщик допускается опускать лишь до
средней зоны колебаний.

При несоблюдении может иметь место
повреждение подборщика.

Указание!

Опустить подборщик посредством датчика
заданного значения (A) настолько, чтобы
диапазон колебаний подборщика
находился в верхней трети.

361

6 Обслуживание базовой машины

6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

Отключение контурной системы:

– Путем нажатия клавишного выключателя (1b) –

подъем приставки – или

– Путем нажатия клавишного выключателя (1а) –

опускание приставки – или

– Путем активирования "Предварительного

выбора высоты среза" (1с).

(рис. 122)

Индикаторный столбец (В34):

Индикаторный столбец показывает
соответствующее опорное давление приставки.

Низкое показываемое значение = высокое опорное
давление

Высокое показываемое значение = низкое опорное
давление

(рис. 112)

(рис. 123)

Указание!

Высокое опорное давление =
высокий расход топлива, высокий
износ полозьев при эксплуатации
с приставкой для уборки кукурузы.

Цифры  0 – 10  или деления на
задатчиках (А и В) не являются высотой
резания, а только ориентировочными
значениями, по которым можно определить
высоту резания.

362

6 Обслуживание базовой машины
6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

34292

6.4.8 Предварительный выбор высоты
резания

Запись в память первой рабочей высоты:

– Путем нажатия клавишного выключателя (1c)

на многофункциональной ручке включить
предварительный выбор высоты резания.

– Посредством задатчика (В) установить

приставку для уборки кукурузы на желаемой
рабочей высоте.

– Клавишный выключатель (1с) удерживать

нажатым до тех пор (примерно 3 сек.), пока не
начнет мигать контрольная лампа (D). На
короткое время включается зуммер.
Высота приставки показывается на
индикаторном столбце (В35) на экране.

Настроить вторую рабочую высоту:

– Кратковременно нажать клавишный

выключатель (1с). Загорается контрольная
лампа (D).

– Посредством задатчика (В) установить

приставку для уборки кукурузы на желаемой
высоте.

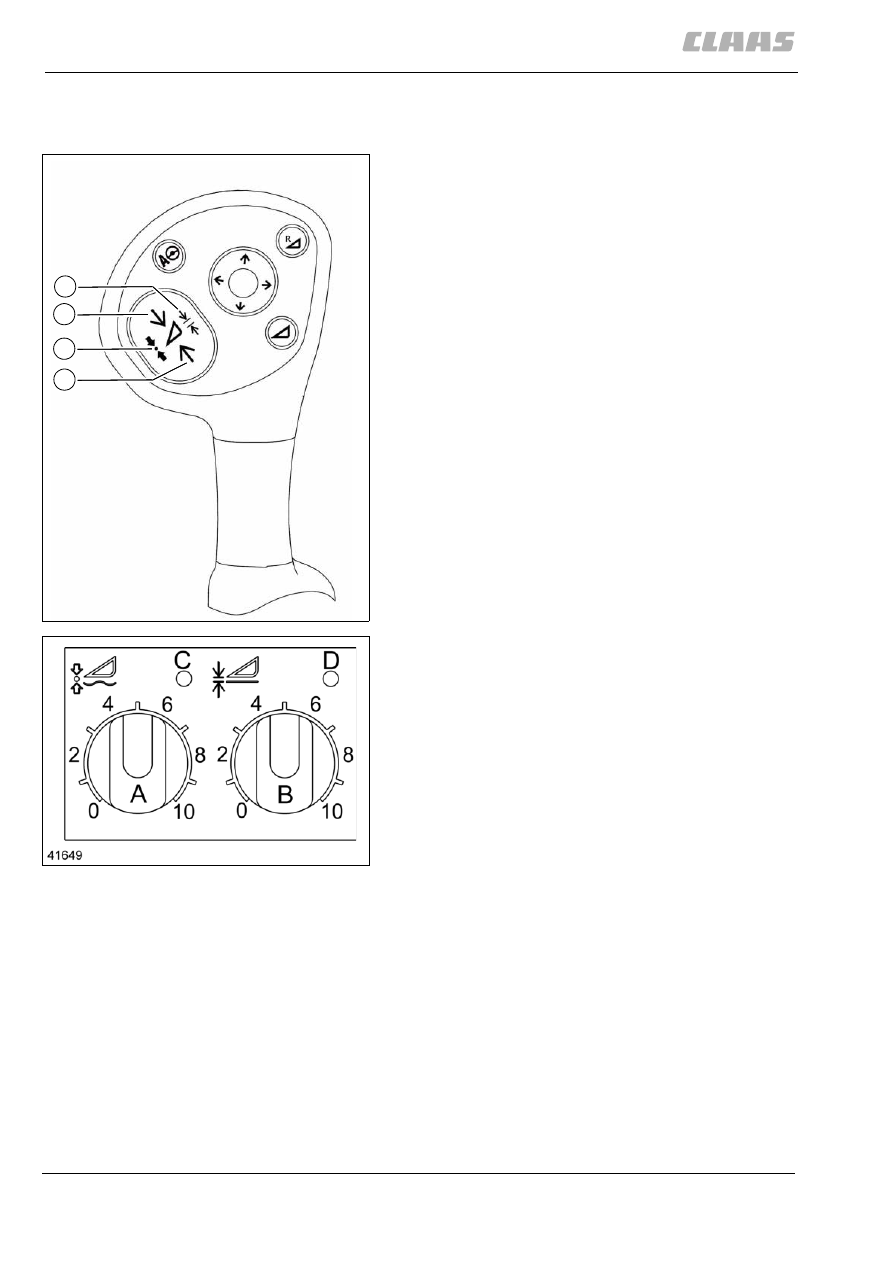

(рис. 124, 125)

34293

6.4.9 Потенциометр для индикации высоты
резания

Настройка потенциометра, см. главу
"Обслуживание системы CIS".

124

12176

125

12530

1a

1d

1b

1c
