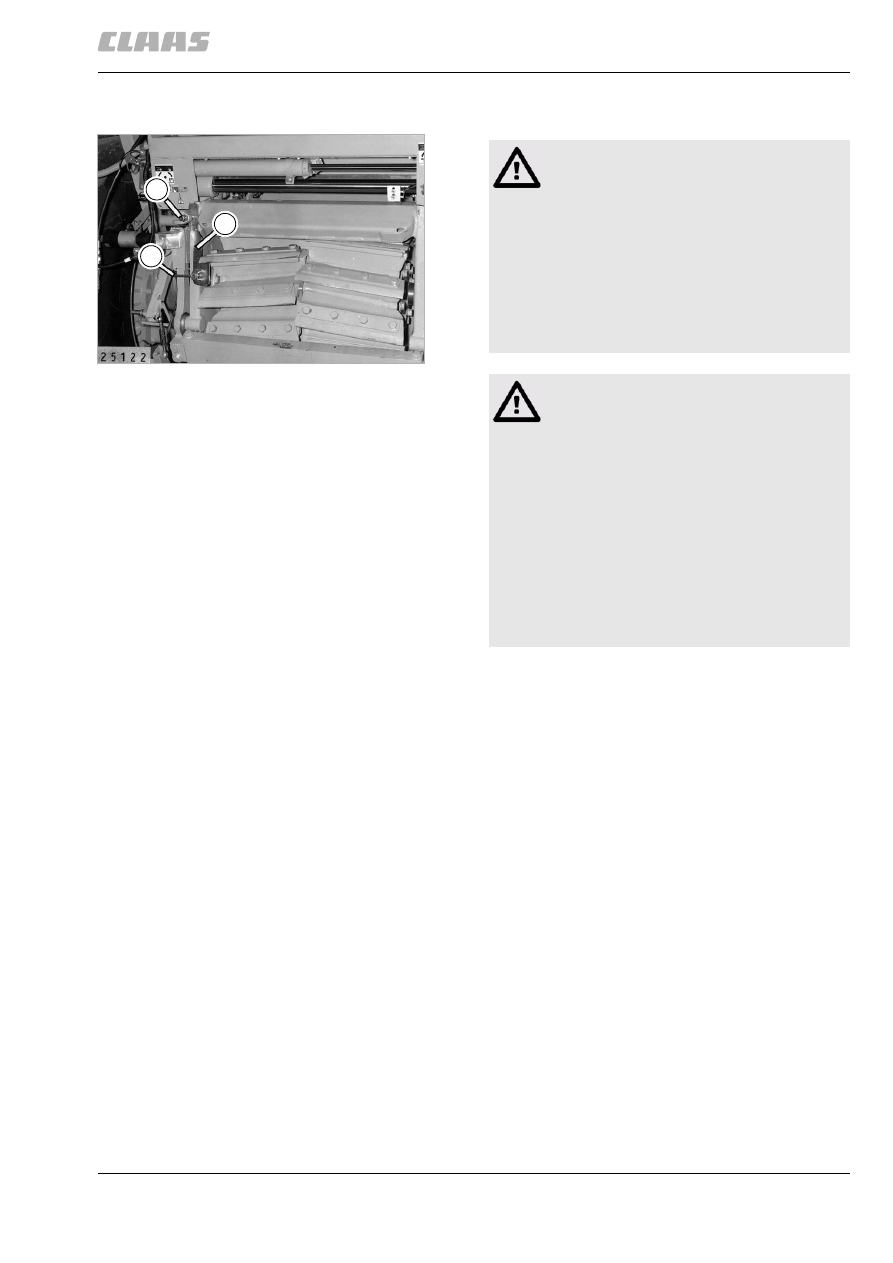

6.1.18 Монтаж микротерочной системы

(рис. 29)

29

12419

E

P

T

Опасность!

При проведении работ на ножевом
барабане надевать рукавицы!

Для ослабления или затягивания ножей
заарретировать ножевой барабан
элементом защиты от проворачивания (T).

Для этого закрепить фиксатор (Т) на
корпусе барабана посредством винта с
лапкой (Е) и зафиксировать между двумя
ножедержателями стопором (Р).

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

312

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

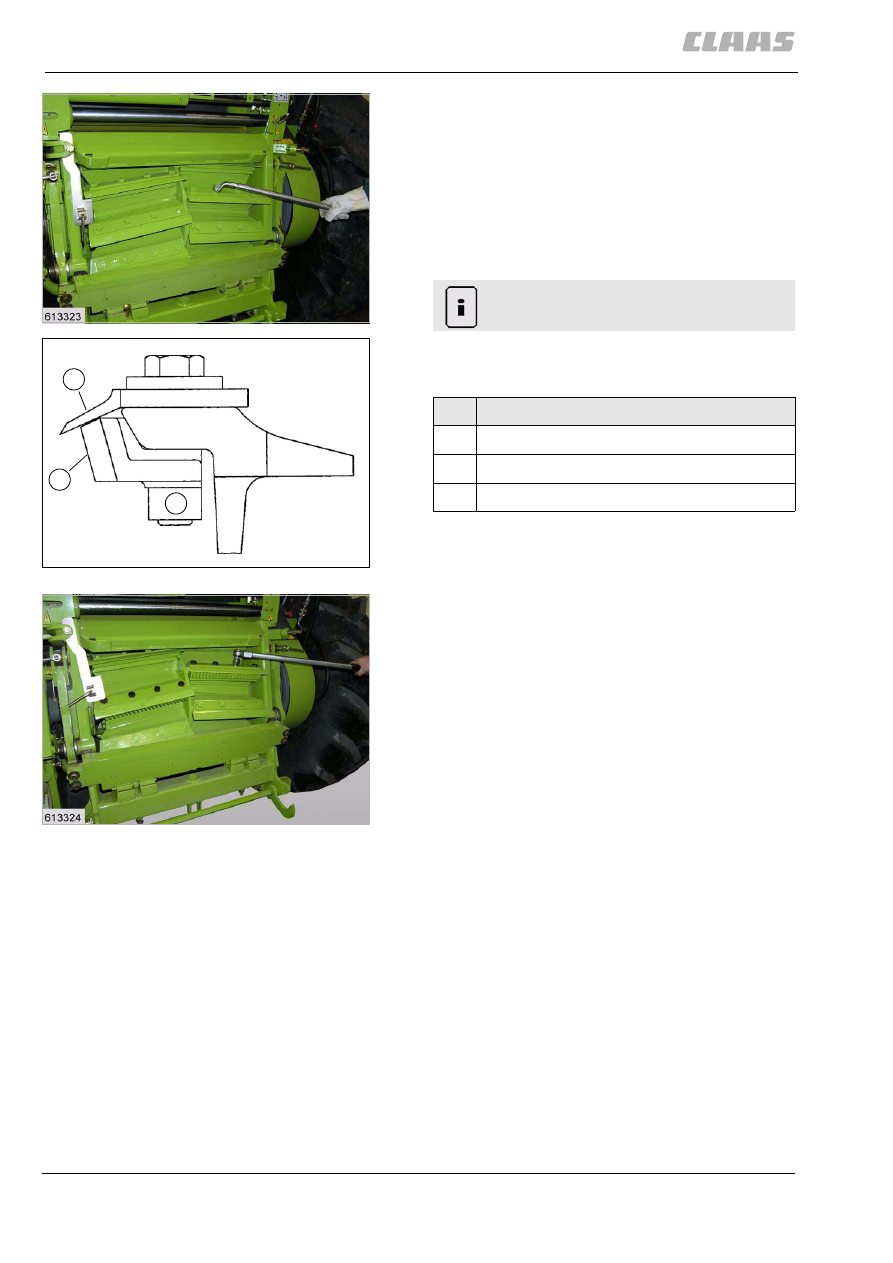

– Снять корпус подающего устройства.
– Вывернуть четыре винта для крепления ножей.
– Снять резьбовую планку (G) ножей.
– Прикручиваемые поверхности терочных

планок очистить от краски. Установить
терочные планки в соответствии с

(рис. 31)

 с

использованием более длинных винтов с
шестигранной головкой М 16 х 1,5 х 70
DIN 961-10.9 и имеющихся резьбовых планок.

– Момент затяжки винтов составляет

315 ± 15 Нм.

(рис. 30, 31)

– Терочные планки всегда устанавливать под

всеми ножами.

– Установив терочные планки, проверить

расстояние ножей до противорежущей
пластины. Проверить свободный ход ножевого
барабана.

– Зазор резания "Противорежущая пластина –

измельчающие ножи" должен составлять 0,2 -
0,3 мм, в случае необходимости
откорректировать настройку ножей.

– Установить на место наклонную камеру.
– Заточить ножи.
– Если установлена приставка, то ее следует

полностью опустить и затем отрегулировать
противорежущую пластину.

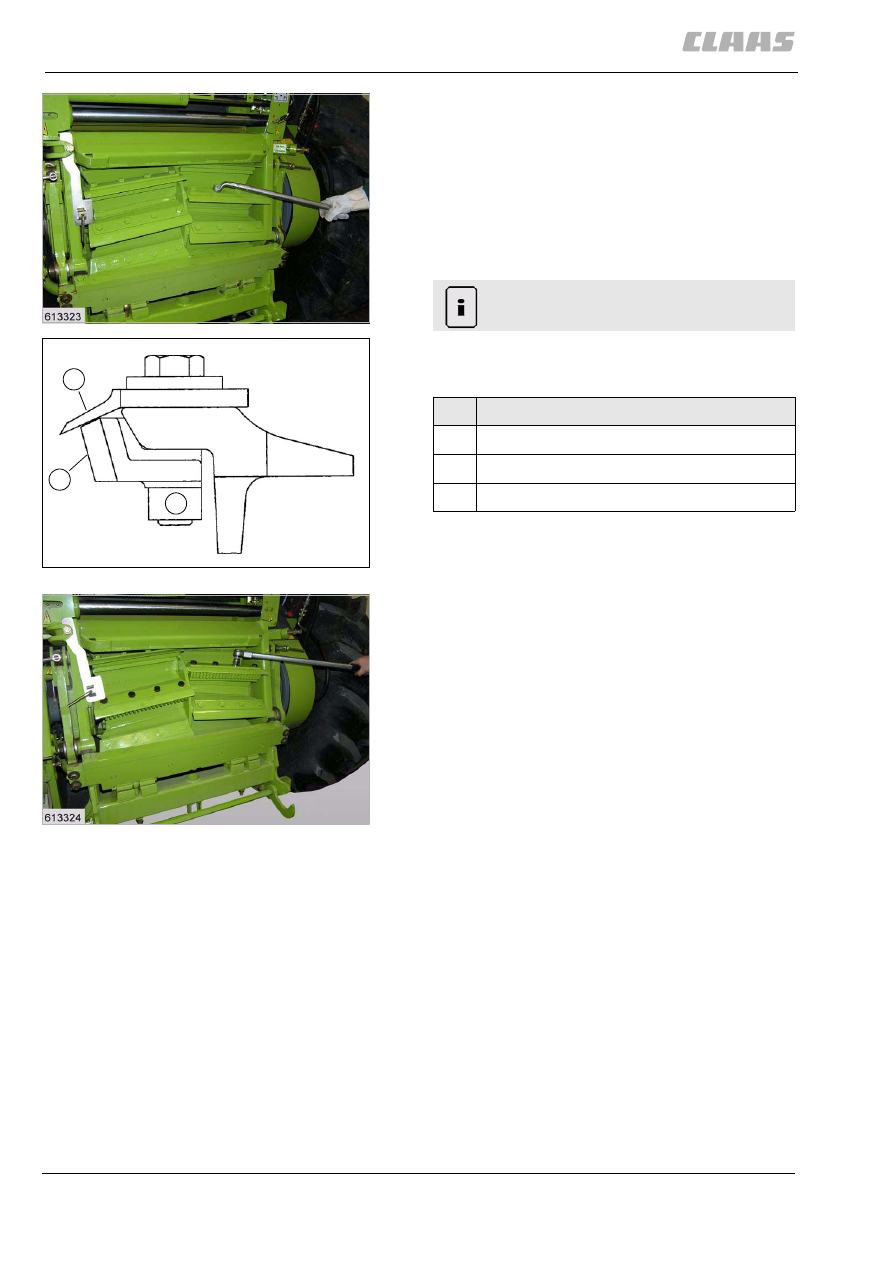

(рис. 32)

30

12424

31

4013

M

R

G

Указание!

Всегда затягивать сначала средние винты.

Обозначение

M

Ножи

R

Терочная планка

G

Резьбовая планка

32

12426

313

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

33975

6.1.19 Днища измельчителя

4025

33

1

2

3

S

S

S

B

B

B

B

B

B

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

314

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

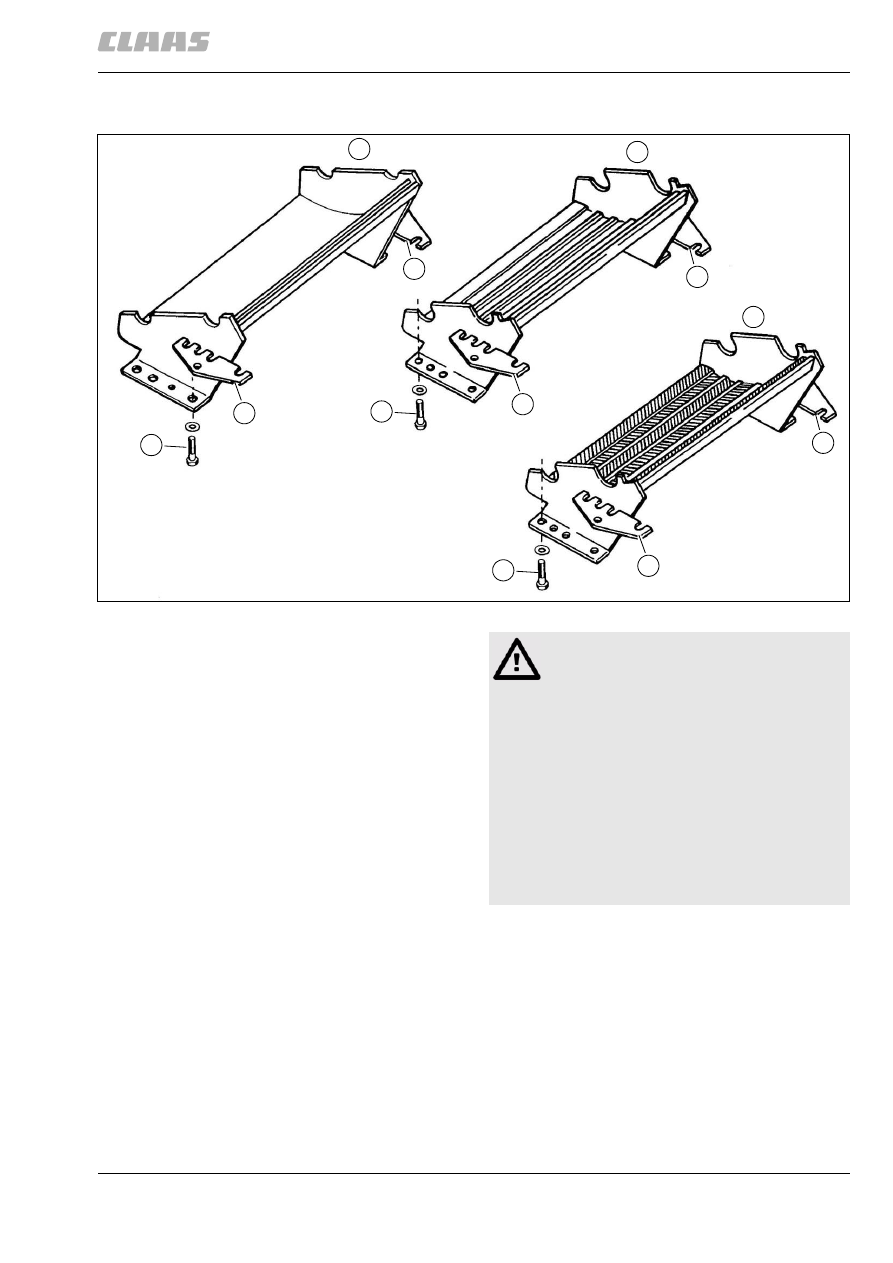

(рис. 33)

Обозначение

Примеры применения

1

Гладкое измельчающее днище

– с зернодробилкой

- Кукурузный силос

– без зернодробилки

- Травяной силос

2

Измельчающее днище с 4-мя
терочными кромками (оснастка по
выбору)

– без зернодробилки

- Кукурузный силос

– с зернодробилкой

- Кукурузный силос с обработкой стеблей растений

3

Измельчающее днище с терочными
кромками (оснастка по выбору)

– без зернодробилки

- Силос листостебельчатой массы с початками

– с зернодробилкой

- Силос листостебельчатой массы с початками при

благоприятных условиях уборки

- Дробленая тимофеевка луговая
- Дробленые кукурузные початки
