Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 45

195

4 Перед пуском в эксплуатацию

4.9 Автопилот CLAAS

9355

Автопилот не выключается при воздействии на
рулевое колесо.

Неисправные штекерные соединения.

– Проверить штекерные соединения на

поворотном переключателе (кратковременно
перемкнуть кабель).

Датчик вращения плохо закреплен на валу.

– Закрепить датчик вращения.

Датчик вращения неисправен.

– Заменить датчик вращения.

Неисправен вставной модуль.

– Заменить вставной модуль.

Автопилот включен, но машина не движется
вдоль ряда стеблестоя или вдоль отложенного
валка.

Неправильная настройка смещения средней линии.

– Перевести смещение средней линии в среднее

положение.

Не закреплены штекерные соединения на
регуляторе центрального положения.

– Закрепить штек. соединения.

Не закреплены штек. соединения на щупе приставки.

– Закрепить штек. соединения.

Не закреплены штек. соединения на датчике угла
поворота колеса (цилиндр рул. управлен.).

– Закрепить штек. соединения.

Проверить щуп измерительн. прибором.

– В случае необходимости заменить щуп.

Неисправен вставной модуль.

– Заменить вставной модуль.

Неисправность

Причина, устранение

196

4 Перед пуском в эксплуатацию
4.10 Установка консерванта силоса

9355

4.10 Установка консерванта силоса

33849

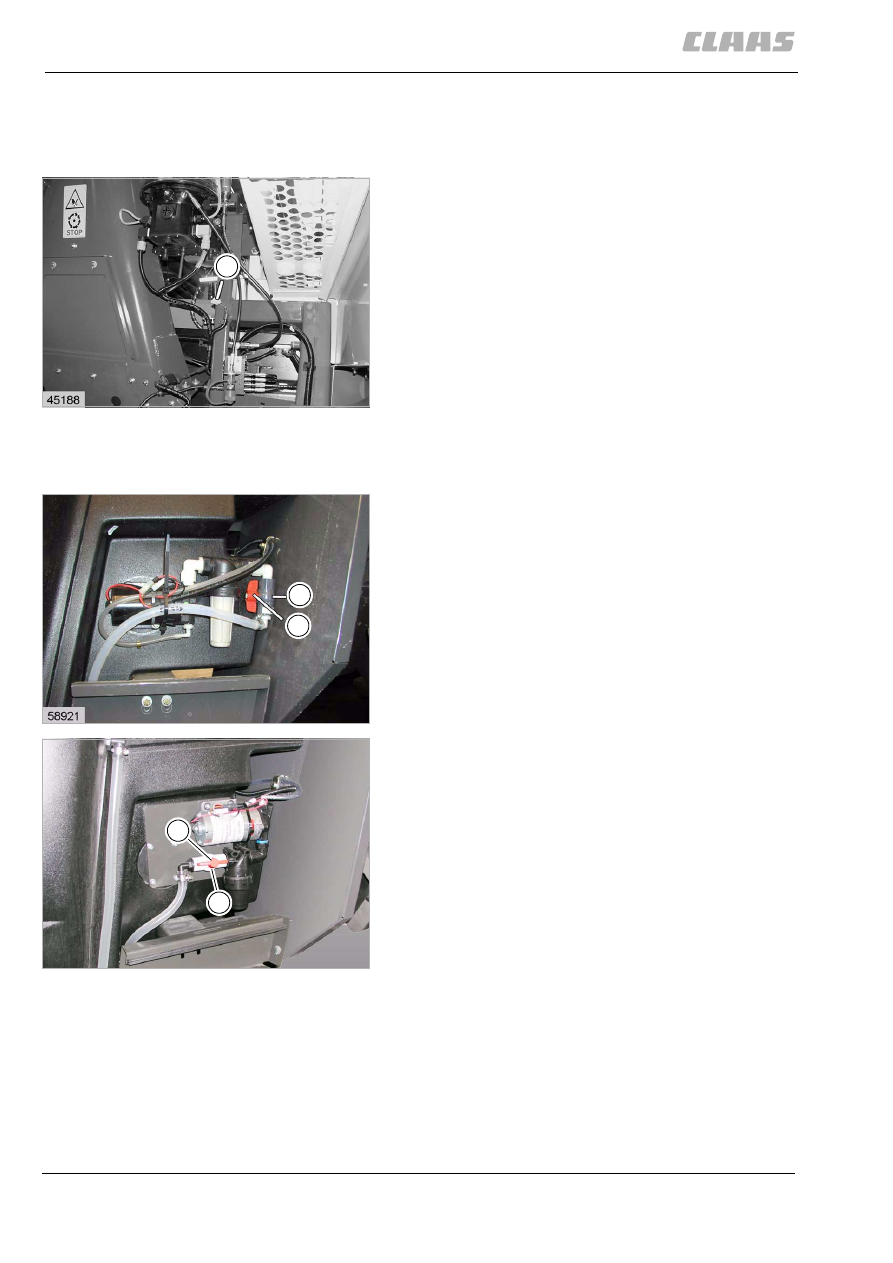

4.10.1 Электрическое подключение
установки с консервантом силоса

Подключение электропитания и системы
управления установкой с консервантом силоса
производится на штекере (S).

(рис. 135)

33851

4.10.2 Обслуживание установки
с консервантом силоса

Активирование функции силосования

Открыть запорный кран (H). Для этого вороток (K)
должен быть направлен вдоль трубопровода.

Переключить перекидной выключатель (20)
в первое положение.

Установка с консервантом силоса включается
через 3 секунды, если выполнены следующие
условия:

• Главный привод включен
• Приставка / подающее устройство находятся в

рабочем положении

• Подающее устройство активировано
• Полевой кормоизмельчитель движется

Если одно из этих условий не выполняется,
то установка с консервантом силоса отключается
или вообще не включается.

Если выполняются все условия, то установка с
консервантом силоса (снова) самостоятельно
включается.

Для выключения установки с консервантом силоса
следует выключить перекидной выключатель (20).

(рис. 136, 137, 138)

135

12317

S

136

до машины №492 05204

12304

137

начиная с машины № 492 05205

12865

H

K

K

H

197

4 Перед пуском в эксплуатацию

4.10 Установка консерванта силоса

9355

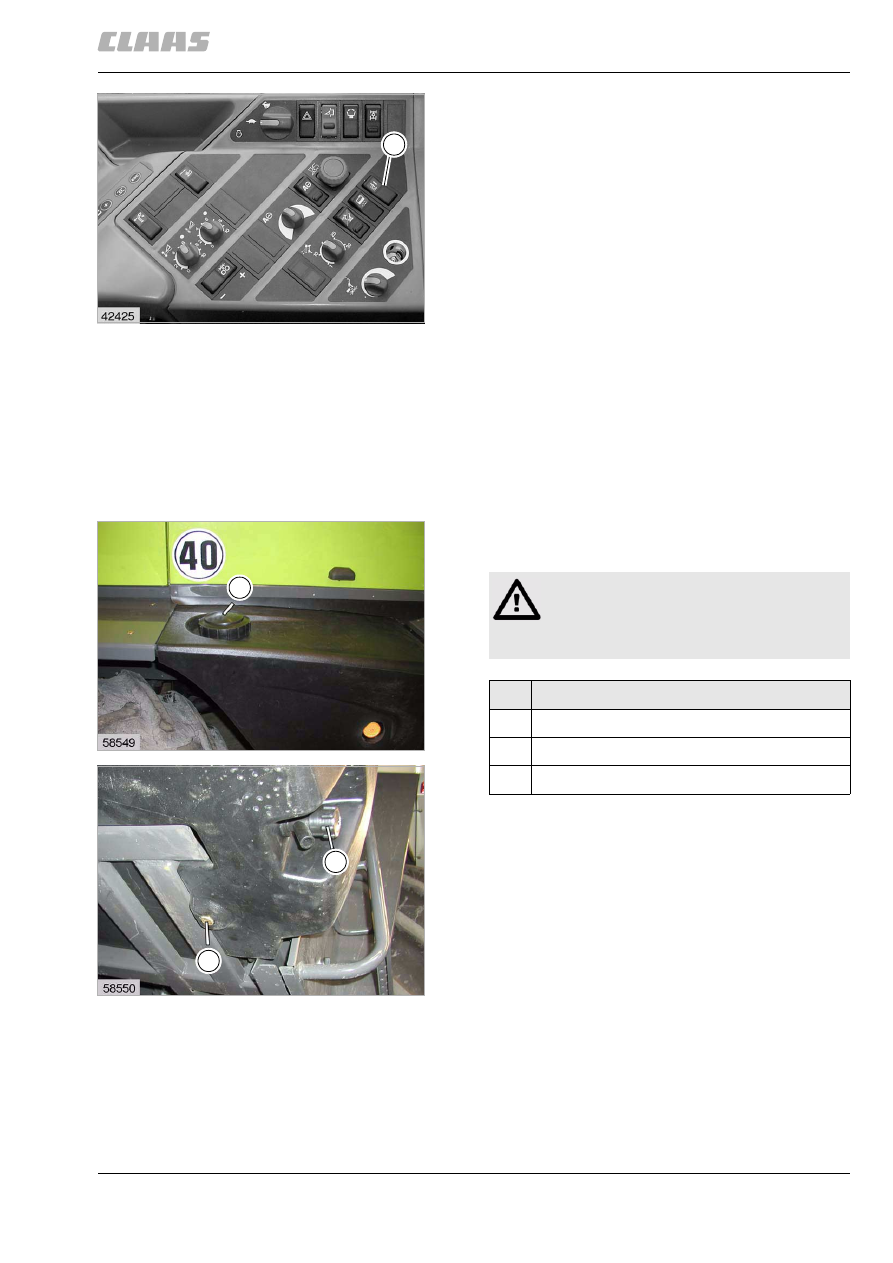

Активирование функции промывки

При помощи функции промывки производится
непосредственное активирование установки
консерванта силоса, без необходимости
выполнения дополнительных условий.

Поэтому функция промывки используется, к
примеру, для чистки, если установка консерванта
силоса должна использоваться для промывки при
остановленной машине.

Для активирования функции промывки
разблокировать перекидной выключатель (20) и
нажатием кратковременно перевести во 2-е
положение.

Установка консерванта силоса активируется на 10
минут и затем автоматически отключается.

Выключить перекидной выключатель (20) для
преждевременного окончания функции промывки.

(рис. 138)

33852

4.10.3 Бак консерванта силоса

(от машины № 49202653 до машины № 49202702
/ начиная с машины № ...)

(рис. 139, 140)

138

12192

20

139

12305

140

12306

E

A

B

Внимание!

Заправлять только консервант силоса или
чистую воду. Не заправлять вредные
материалы или топливо.

Обозначение

W

Заправочное отверстие

A

Винт для слива остатков

B

Сливной кран

198

4 Перед пуском в эксплуатацию
4.10 Установка консерванта силоса

9355

33857

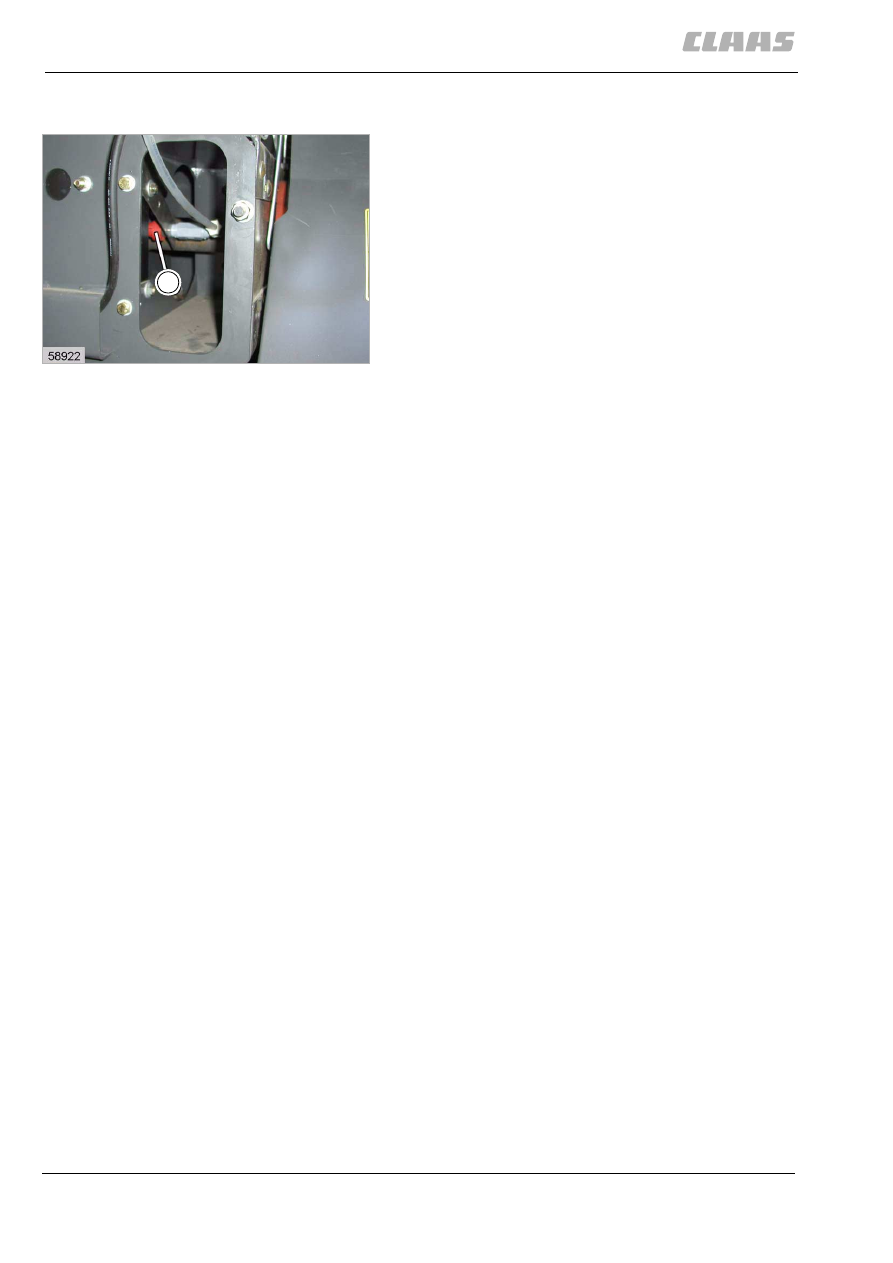

4.10.4 Дозировочное сопло

Дозировочное сопло (D) находится на правой
стороне в отверстии над зернодробилкой или,
соответственно, над шахтой для травы.

(рис. 141)

33856

4.10.5 Настройка дозировки жидкости

Необходимо дозировать не менее 250 мл воды на
тонну силоса.

Количество жидкости задается путем выбора
сопла.

Выбор сопла поясняется в нижеприведенной
таблице.

Выбор сопел

– Определение производительности уборки

(тонн/час) путем взвешивания и определения
времени заполнения нескольких тележек.
Пример: 9,2 т за 5 минут = 110 т за час
Производительность уборки = чистое время
измельчения
Время холостого хода, например на
разворотной полосе и т.п, не учитывать.

– Расчет литров в час:

Производительность уборки х литров на тонну
Пример:
- Производительность уборки 110 т/час
- Требуемая дозировка жидкости:

0,25 литра на тонну

Производительность уборки 110 т/час x
дозировку 0,25 л/час =
27,5 л/час, тоесть желтое сопло

При производительности измельчения ок. 110
тонн/час следует использовать желтое сопло.

141

12307

D
