KENR6054

Disassembly and Assembly Section

g01267991

Illustration 175

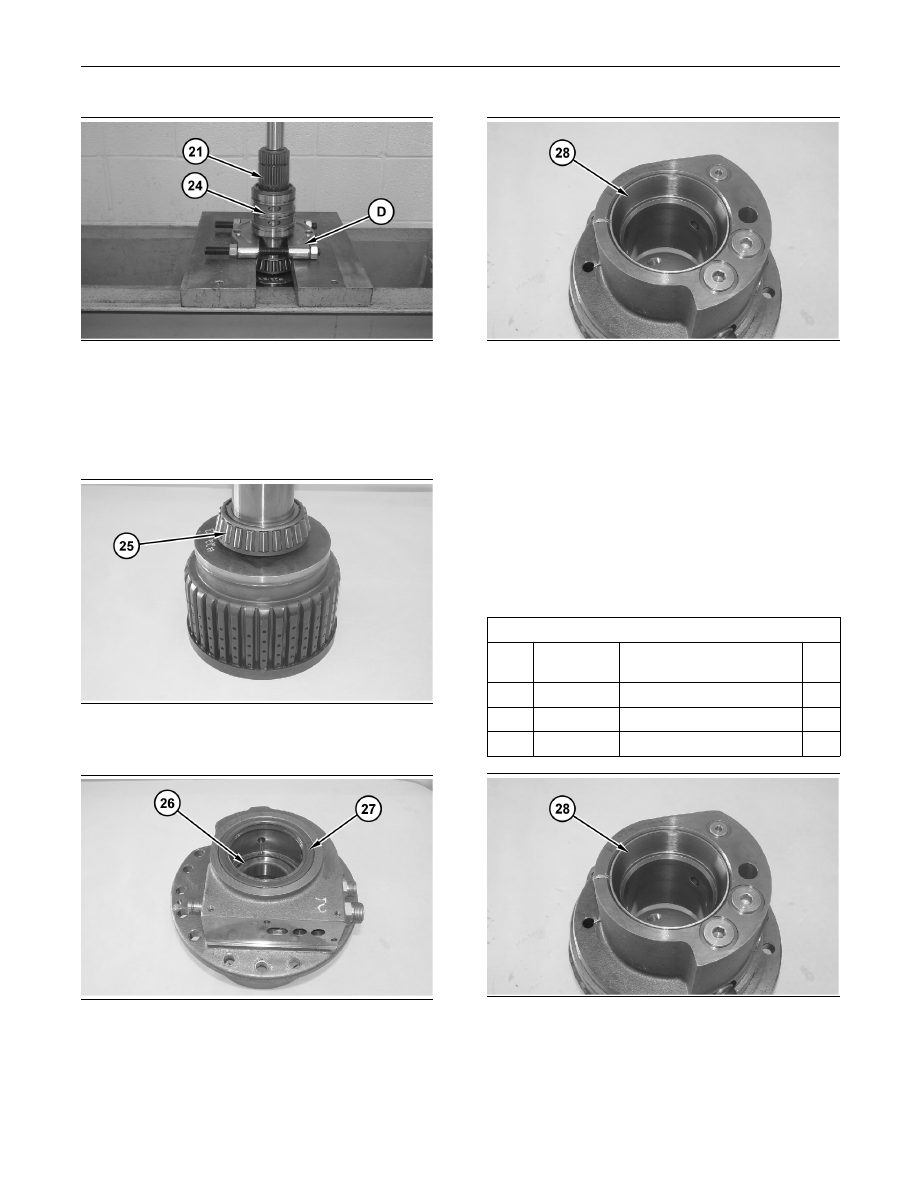

12. Use Tooling (D) and a suitable press in order to

remove seal ring carrier (24) from shaft assembly

(21).

Note: Support shaft assembly (21) from the bottom.

g01267996

Illustration 176

13. Remove bearing cone (25).

g01267997

Illustration 177

14. Remove lip seal (27) and bearing cone (26).

g01267998

Illustration 178

15. Remove bearing cups (28).

i02649552

Clutch (Front Wheel Assist) -

Assemble

SMCS Code: 3053-016-OJ; 3054-016-OJ;

3055-016-OJ

Assembly Procedure

Table 9

Required Tools

Tool

Part

Number

Part Description

Qty

A

207-8153

Spring Compressor

1

B

2P-8312

Retaining Ring Pliers

1

E

8T-5096

Dial Indicator Gp

1

g01267998

Illustration 179

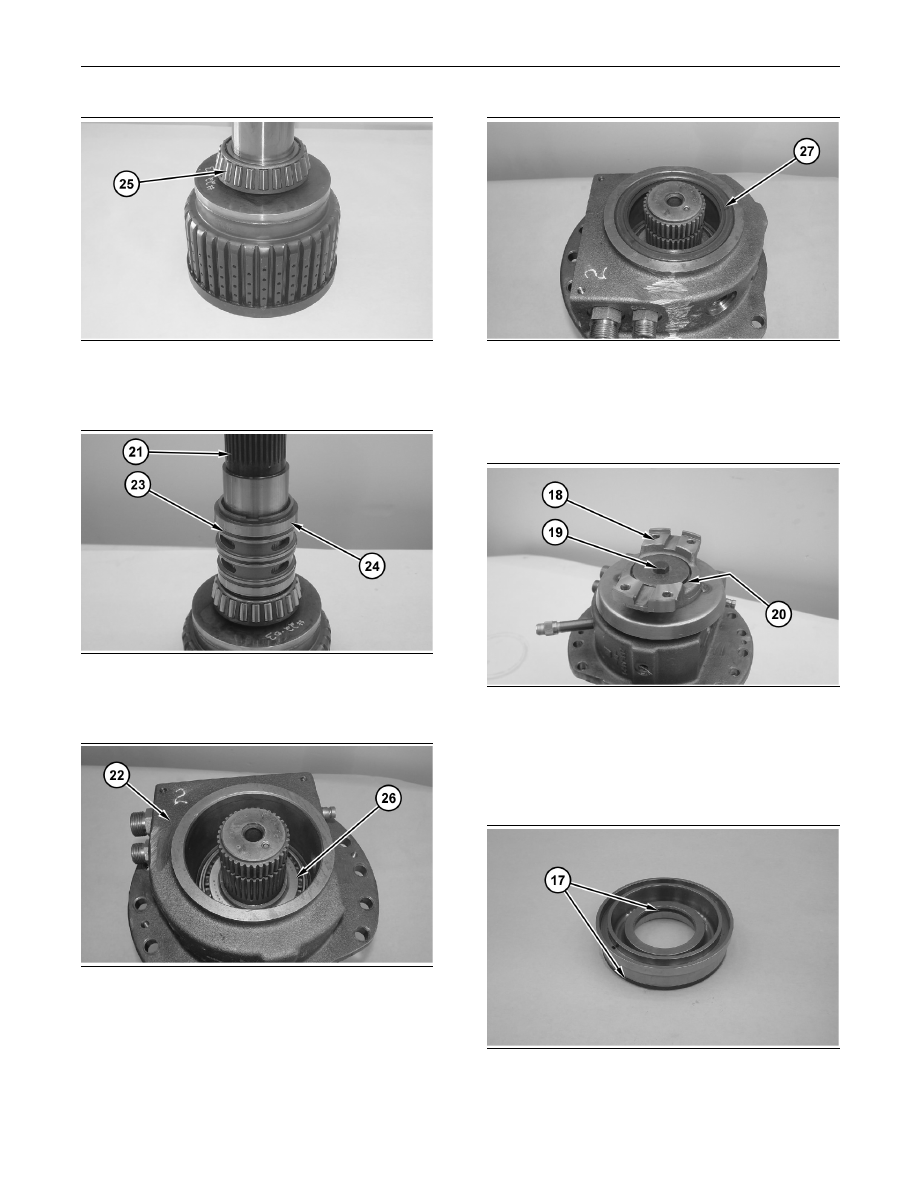

1. Lower the temperature of bearing cups (28). Install

bearing cups (28).

KENR6054

45

Disassembly and Assembly Section

g01267996

Illustration 180

2. Raise the temperature of bearing cone (25). Install

bearing cone (25).

g01276046

Illustration 181

3. Raise the temperature of seal ring carrier (24) and

install shaft assembly (21). Install seal rings (23).

g01274335

Illustration 182

g01274336

Illustration 183

4. Position housing assembly (22) over the shaft

assembly. Raise the temperature of bearing cone

(26) and install bearing cone (26). Install lip seal

(27) after adjusting the end play.

g01267948

Illustration 184

5. Use Tooling (E) to adjust shims (20) in order to

allow 0.5 mm (0.02 inch) to 1.0 mm (0.04 inch) of

end play. Install shims (20), yoke assembly (18),

bolt (19), the retainer, the spacer, the O-ring seal,

and the lip seal.

g01267941

Illustration 185

6. Install seals (17).

46

KENR6054

Disassembly and Assembly Section

g01267940

Illustration 186

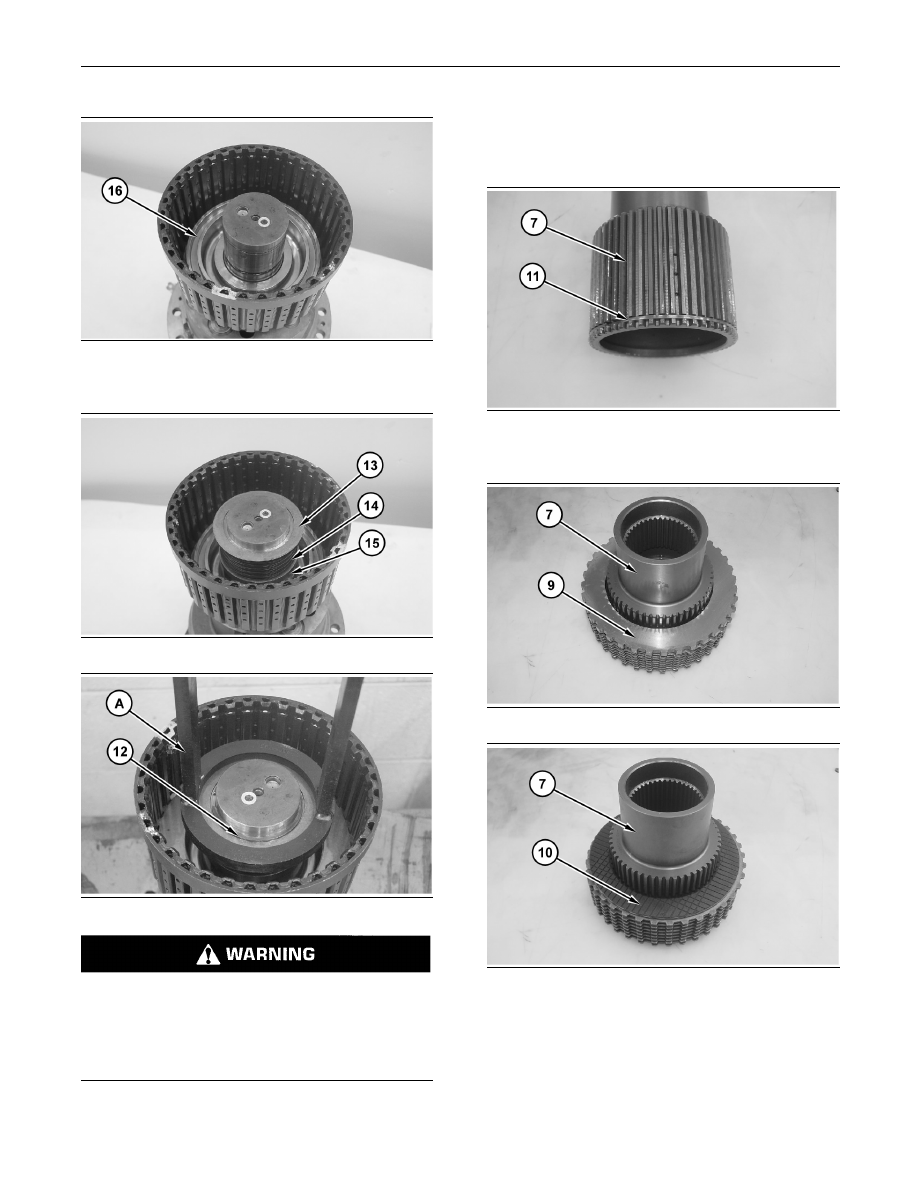

7. Install piston (16).

g01267934

Illustration 187

g01267931

Illustration 188

Improper assembly of parts that are spring loaded

can cause bodily injury.

To prevent possible injury, follow the established

assembly procedure and wear protective equip-

ment.

8. Install sleeve (15), spring (14), and retainer (13).

Use Tooling (B) in order to install retaining ring

(12). Use Tooling (A) and a suitable press in order

to compress spring (14).

g01267928

Illustration 189

9. Install retaining ring (11) onto coupling (7).

g01267926

Illustration 190

g01267927

Illustration 191

10. Install plates (9) and discs (10) onto coupling (7).

KENR6054

47

Disassembly and Assembly Section

g01267925

Illustration 192

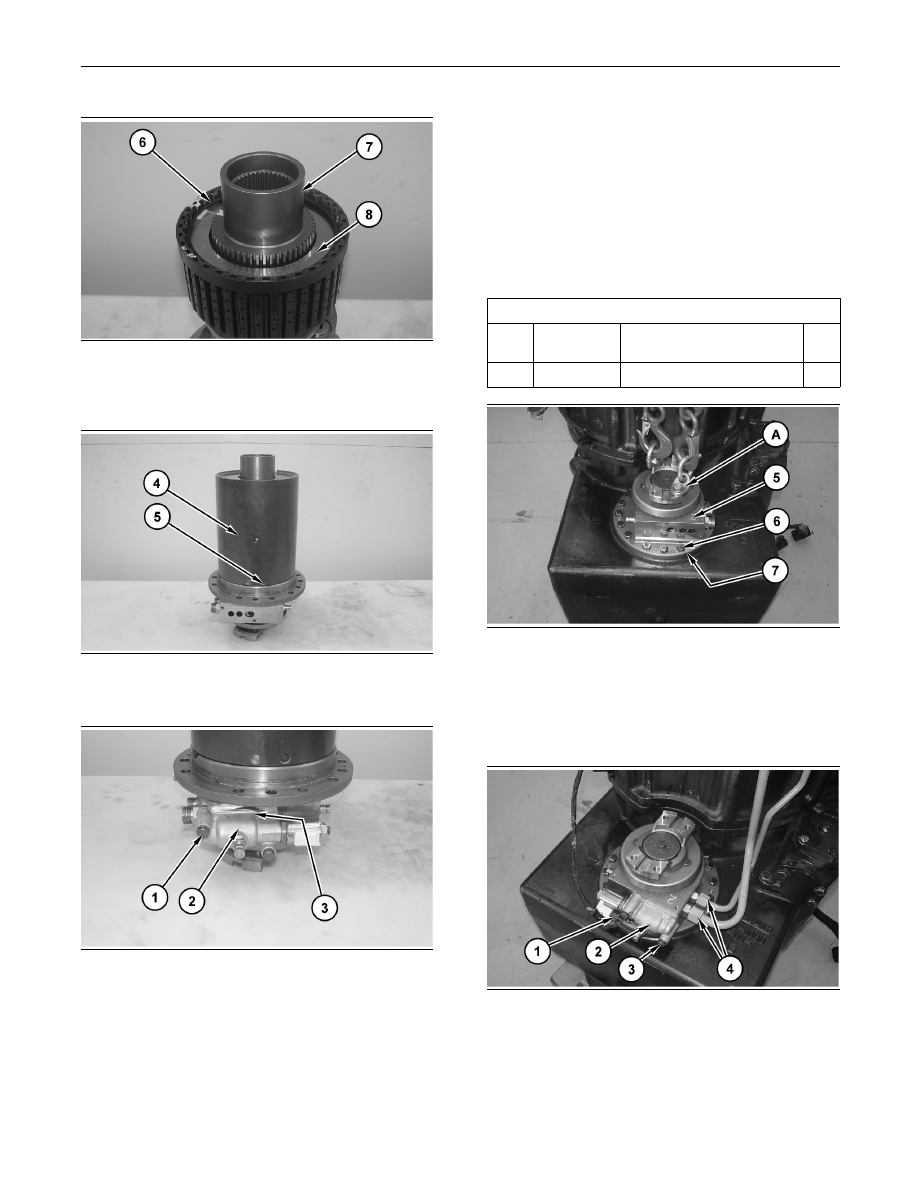

11. Install clutch assembly (8) and coupling (7). Install

retaining ring (6).

g01267919

Illustration 193

12. Install shroud assembly (4) and bolts (5).

g01267904

Illustration 194

13. Install O-ring seal (3) and modulating control

valve (2). Install bolts (1).

End By:

a. Install the clutch (front wheel assist). Refer to

Disassembly and Assembly, “Clutch (Front Wheel

Assist) - Install”.

i02649577

Clutch (Front Wheel Assist) -

Install

SMCS Code: 3053-012-OJ; 3054-012-OJ;

3055-012-OJ

Installation Procedure

Table 10

Required Tools

Tool

Part

Number

Part Description

Qty

A

138-7575

Link Brackets

2

g01267706

Illustration 195

1. Attach Tooling (A) and a suitable lifting device

to clutch assembly (5). The weight of clutch

assembly (5) is approximately 70 kg (150 lb).

Install O-ring seal (7). Install clutch assembly (5)

and bolts (6).

g01267705

Illustration 196

2. Install modulating control valve (2) and bolts

(3). Connect harness assembly (1). Install tube

assemblies (4).

3. Install the guard.
