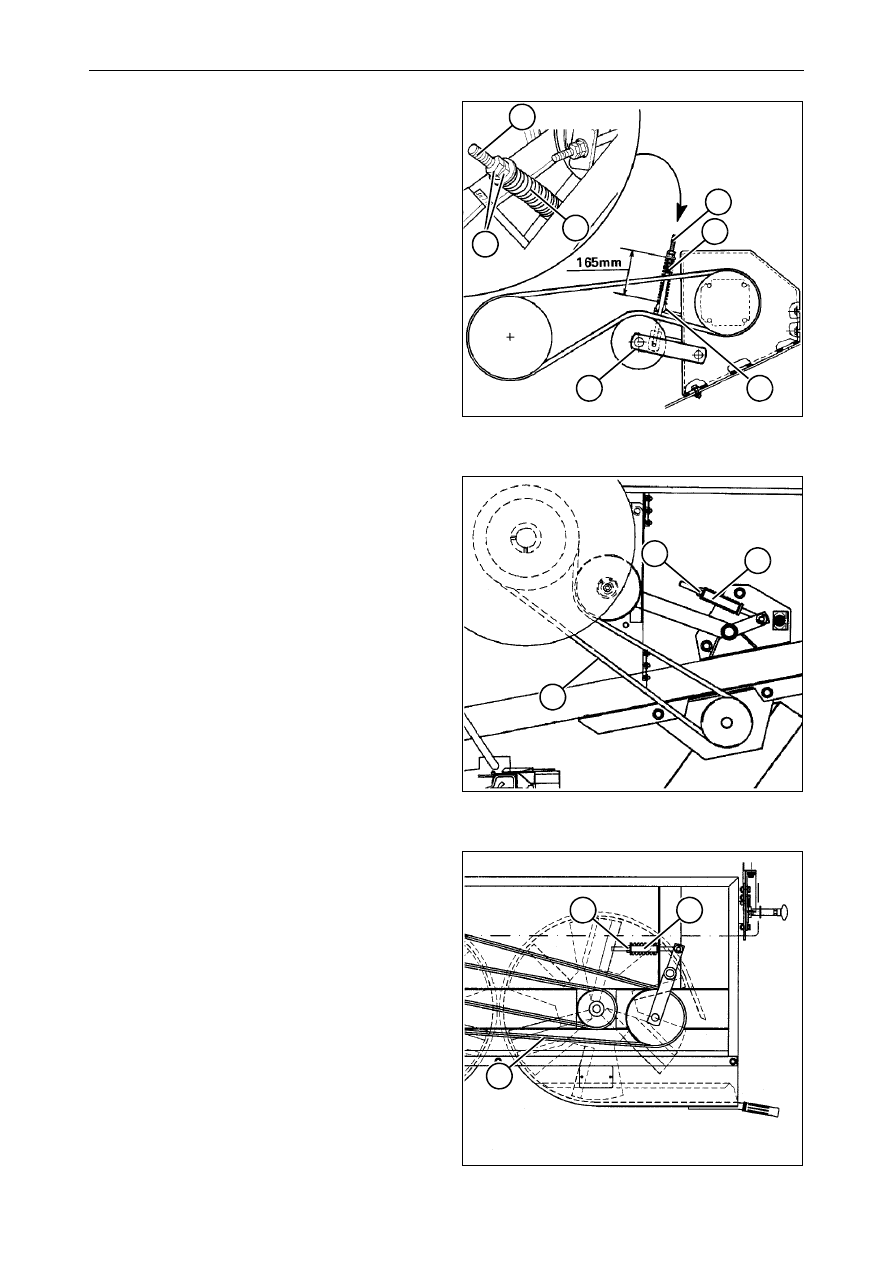

РЕГУЛИРОВКИ

5-5

6.) Приводной  ремень  гидростатическо-

го насоса

Рис. 7

Данная  приводная  система  оборудована
автоматическим натяжным устройством (1).

Ремень  считается  правильно  отрегулиро-
ванным,  если  длина  пружины (2) будет
составлять 165 мм.

Чтобы  выполнить  регулировку ремня, затя-
ните гайки (3) на тяге (4) таким образом, что-
бы длина пружины составила 165 мм.

ПРИМЕЧАНИЕ: Через каждые 75 часов экс-
плуатации  измеряйте  зазор  между  гайкой
(5) и тягой (4). При смещении тяги (4) вруч-
ную в сторону ремня зазор между пружиной
(2)  и  ремнем  должен  составлять  не  более
2-3 мм. Если это не так, замените гайку (5).

7.) Приводной  ремень  разбрасывателя

соломенной сечки
(если установлен) -

Рис. 8



и



Рис. 9

Привод  разбрасывателя  соломенной  сечки
оборудован  двумя  автоматическими  натяж-
ными устройствами, предназначенными для
правильного натяжения двух ремней.

Натяжение главного приводного ремня (1) и
приводного ремня ротора (2) осуществляет-
ся с помощью гаек (3), при этом длина пру-
жины  должна  соответствовать  величине
указателя (4).

Рис. 7

4

3

2

4

2

5

1

Рис. 8

1

3

4

Рис. 9

3

4

2

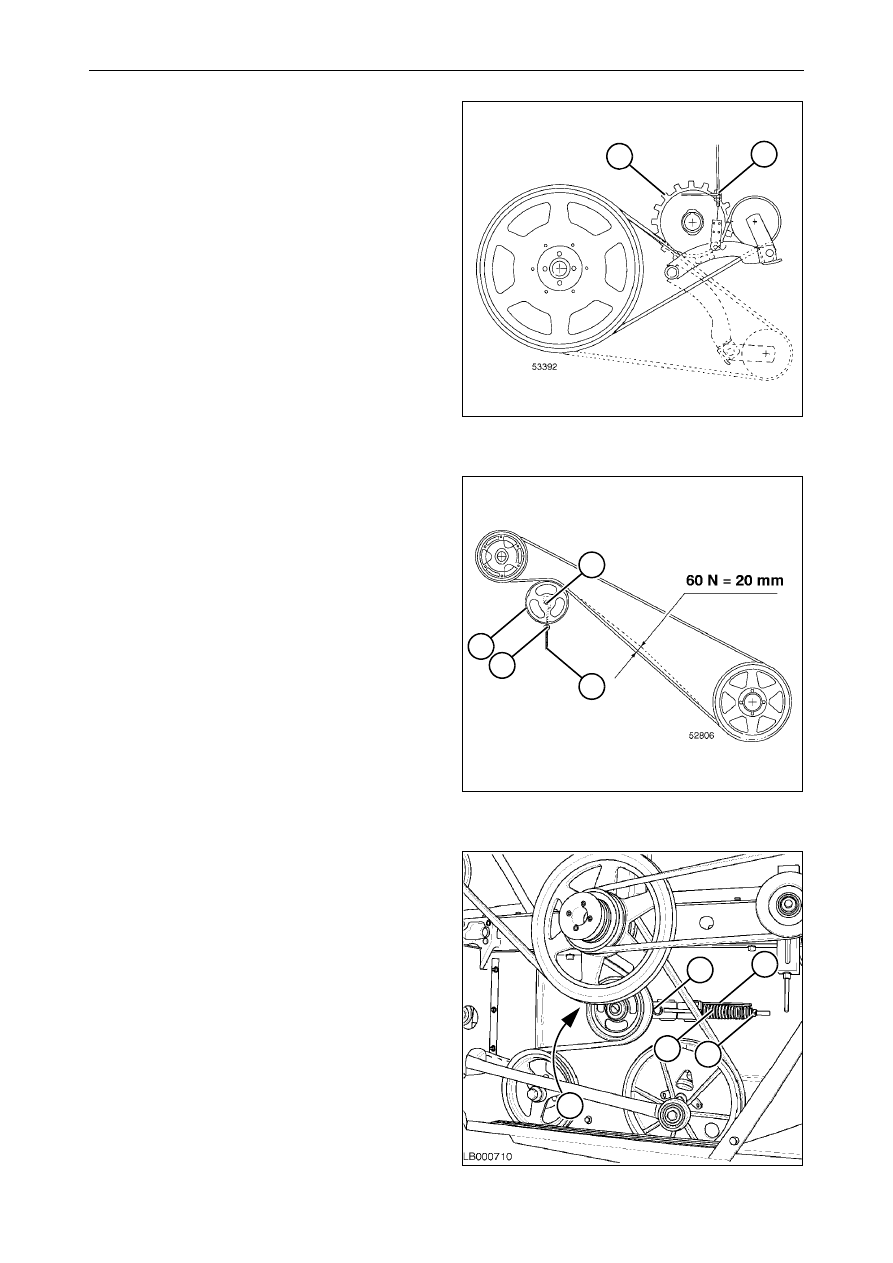

РЕГУЛИРОВКИ

5-6

8.) Приводной

ремень

реверсивного

механизма

Рис. 10

Регулировку ремня выполнять не требуется.
При  включении  привода  ремень  должен
быть снят со шкива (1).

В  случае  необходимости  отрегулируйте
винт (2).

9.) Ремень главной трансмиссии

Рис. 11

Натяжение ремня выбрано правильно, если
приложение усилия 60 Н в середине нижней
части ремня вызывает его отклонение на 20
мм. При необходимости ослабьте винт (1) и
переместите натяжитель (2), используя тягу
(3)  и  гайку (4) до  достижения  требуемого
отклонения.

10.)Приводной  ремень  зернового  шнека

и шнека недомолота -

Рис. 12

Данный  привод  оборудован  натяжным  уст-
ройством, который обеспечивает необходи-
мое натяжение ремня при помощи пружины.

Для  обеспечения  правильного  натяжения
ремня  необходимо  отпустить  два  крепеж-
ных винта (1) и при помощи гайки (2) сжать
пружину (3) таким образом, чтобы ее длина
соответствовала длине указателя (4).
После этого затяните винты (1).

Рис. 10

1

2

Рис. 11

2

1

4

3

Рис. 12

1

4

2

3

1

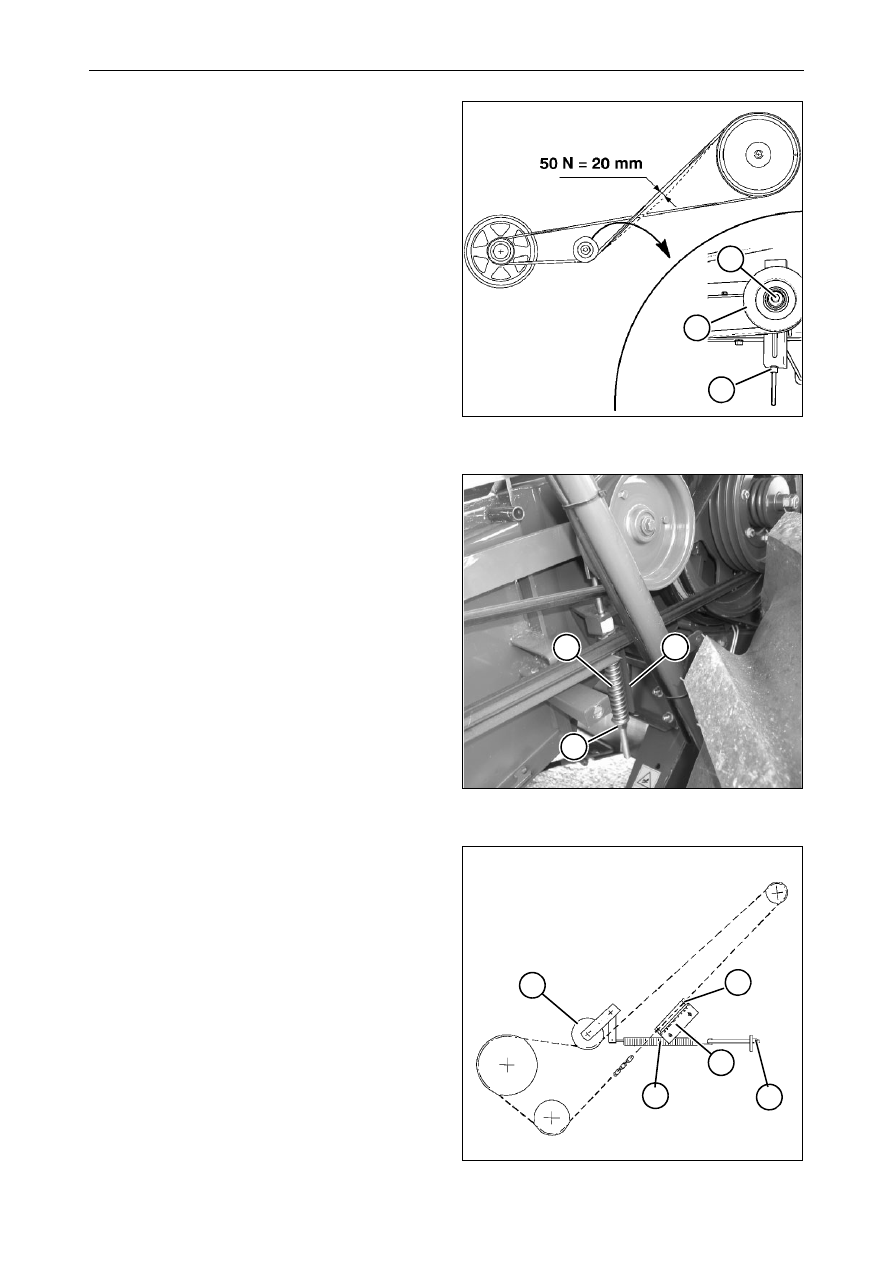

РЕГУЛИРОВКИ

5-7

11.)Приводной  ремень  клавишных  соло-

мотрясов

Рис. 13

Для  обеспечения  правильного  натяжения
ремня при помощи натяжного устройства (1)
отпустите винт (2) и поверните специальную
гайку (3). Правильное  натяжение  ремня
будет получено в том случае, если при при-
ложении нагрузки в 50 Н в центральной точ-
ке верхнего звена ремня отклонение ремня
составит 20 мм.

12.)Ременный привод жатки

Рис. 14

Натяжение  ремня  выполнено  правильно,
если длина пружины (1) соответствует дли-
не указателя (2). В противном случае следу-
ет изменить натяжение пружины при помо-
щи гаек (3).

13.)Цепной привод разгрузочного шнека

Рис. 15

Данный  привод  оборудован  натяжным  уст-
ройством (1), который обеспечивает необхо-
димое натяжение ремня при помощи пружи-
ны (2).

Нагрузка  отрегулирована  правильно,  если
пружина  растягивается  на 330 мм;  регули-
ровка осуществляется с помощью соответс-
твующих гаек (5).

Направляющий  шкив (3) на  натягиваемой
стороне цепи должен располагаться на рас-
стоянии 7-8 мм  от  пружины  во  избежание
вибрации цепи. Для выполнения регулиров-
ки затяните гайки (4).

Регулярно проверять, не провисает ли цепь
больше,  чем  допустимо.  При  необходимос-
ти следует удалить одно звено.

Рис. 13

2

3

1

Рис. 14

1

2

3

Рис. 15

1

2

3

4

5

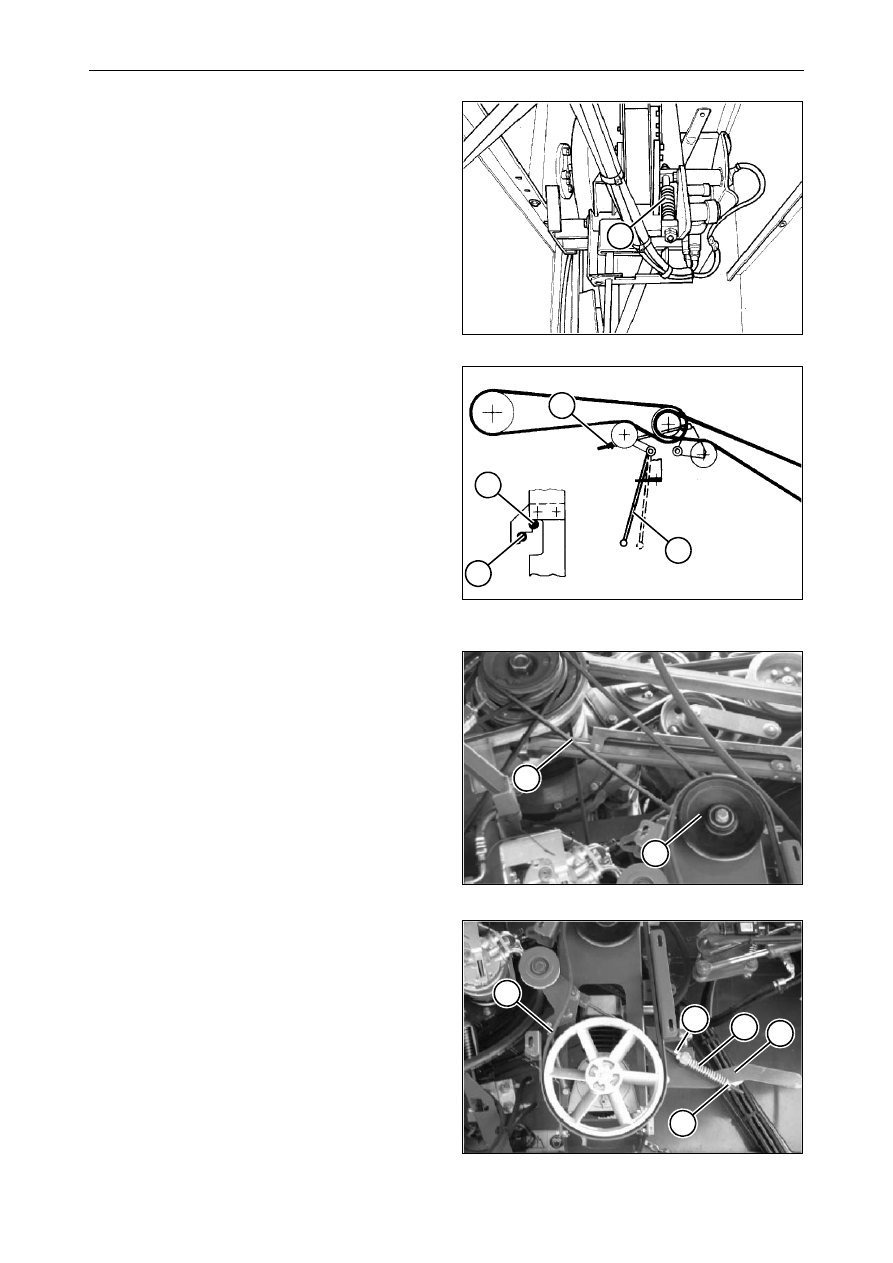

РЕГУЛИРОВКИ

5-8

14.)Приводной ремень соломорезки -

Рис.

16

Этот ремень имеет автоматическое подпру-
жиненное натяжное устройство.

Натяжение ремня выбрано правильно, если
при включенном приводе длина пружины (1)
составляет 85 мм.

15.)Приводной ремень соломорезки

Рис. 17

Этот ремень имеет автоматическое подпру-
жиненное натяжное устройство.

Натяжение ремня отрегулировано правиль-
но, если длина пружины (1) будет составлять
180 мм.

Рычаг (2) должен  находиться  в  выемке (3)
при работе с соломой (высокие обороты) и в
выемке (4), при работе с кукурузой или под-
солнечником (малые обороты).

16.)Приводной ремень воздушного комп-

рессора
(при наличии)

Приводной ремень -

Рис. 18

Натяжение ремня (1) осуществляется путем
передвижения шкива (2).

Для осуществления правильного натяжения
ремня необходимо выполнить следующее:

1)

ослабить гайки крепления опоры шкива
(2);

2)

сместить  опору  шкива (2) таким  обра-
зом,  чтобы  при  нажатии  на  середину
верхнего звена ремня с усилием в 50 Н
ремень отклонился на 10 мм;

3)

снова затянуть гайки опоры шкива (2).

Приводной ремень -

Рис. 19

Установите минимальную частоту вращения
двигателя  и  натяните  ремень (1), переме-
щая рычаг (2) вниз.

Натяжение ремня выбрано правильно, если
при включенном приводе длина пружины (3)
составляет 100 мм.

Чтобы  восстановить  натяжение  ремня,
ослабьте гайки (4) и поворачивайте гайку (5),
пока  длина  пружины  не  будет  составлять
100 мм.

¥

Квалифицированный  персонал  каж-

дые пять лет должен проверять пра-
вильность  работы  системы.  Уделить
особое внимание проверке резервуа-
ра и предохранительного клапана.

Рис. 16

1

Рис. 17

1

2

3

4

Рис. 18

Рис. 19

1

2

1

3

2

5

4
