ПОЛЕВЫЕ РАБОТЫ

3-23

3.13 ВОЗВРАТНАЯ СИСТЕМА

Любая  не  полностью  обмолоченная  культура
(колосья и др.), которая не может пройти через
отверстия сит в днище, возвращается и подает-
ся  на  цилиндр  для  повторного  обмолота.  Для
улучшения  производительности  комбайна  объ-
емы недомолота, возвращаемые для повторного
обмолота, должны быть сведены к минимуму.

Регулировки, позволяющие уменьшить
объемы недомолота

В случае значительного объема возвращаемой
культуры следует предпринять указанные ниже
действия

a.)

Проверить параллельность проволоки под-
барабанья и, при необходимости, заменить
ее.

b.) Отрегулировать отверстие верхнего и ниж-

него сит, чтобы достичь приемлемого соот-
ношения между открытием сит и макси-
мальной скоростью работы веялки.

c.)

Проверить, чтобы дефлектор веялки был
расположен на половине хода для равно-
мерного распределения воздушной струи на
ситах.

d.) Убедиться, что скорость работы веялки

обеспечивает

оптимальное

разделение

мякины и зерна.

Очистка шнека недомолота

ВНИМАНИЕ: перед началом любых
работ по очистке или регулировке всег-
да

следует

остановить

двигатель,

извлечь ключ зажигания, включить стоя-
ночный тормоз и дождаться полной
остановки машины.

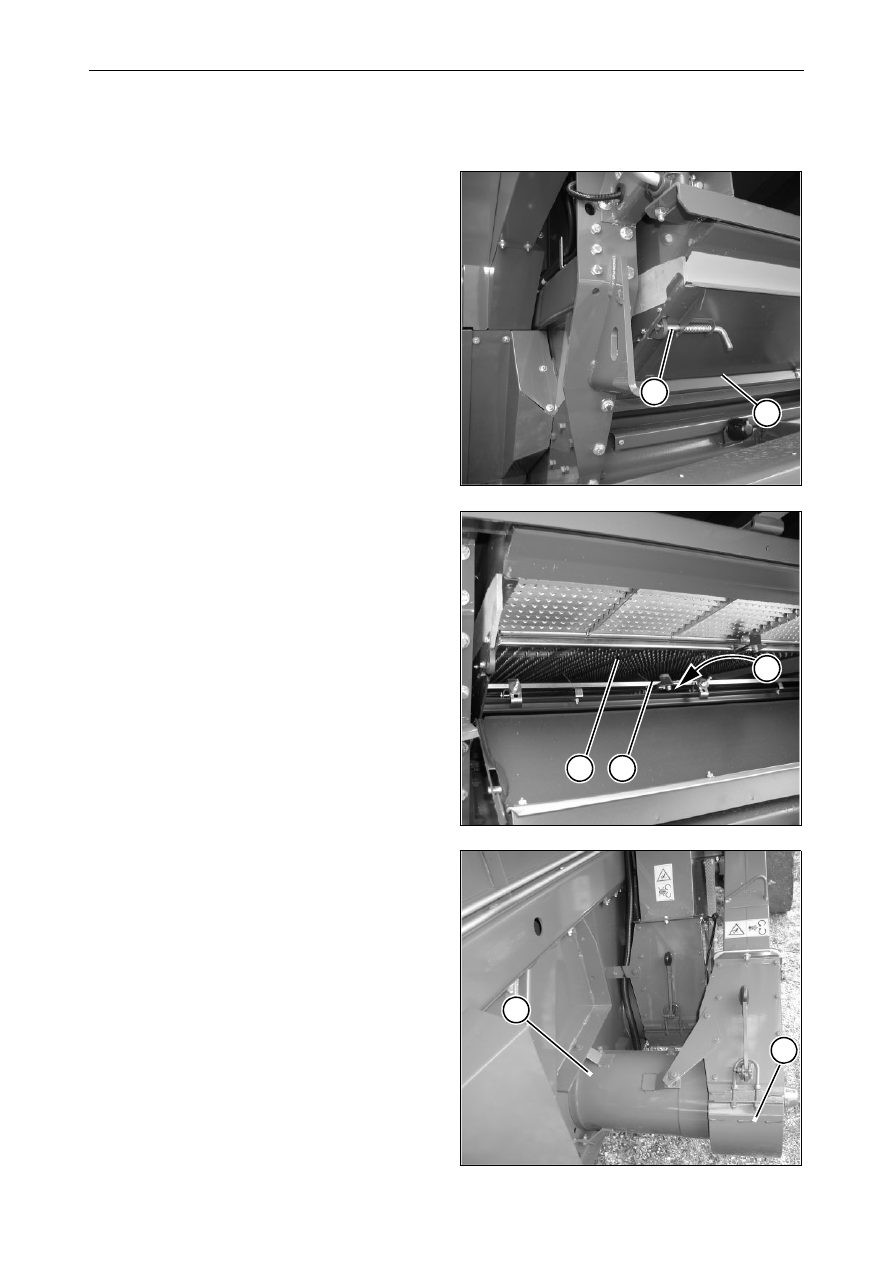

Это выполняется следующим образом:

a.)

открыть защелки (1), расположенные с обе-
их сторон, потянув их внутрь;

b.) открыть крышку (2).

c.)

Снять верхнее сито (3) и нижнее сито (4).

d.) Очистить шнек (5) и его корпус при помощи

скребка.

e.) Открыть крышку (6) и повторить процедуру

очистки корпуса шнека (7).

f.)

По завершении очистки установить на мес-
то сита и закрыть крышки (2 и 6).

ПРИМЕЧАНИЕ: Таким же образом можно очис-
тить шнек, подающий зерно в зерновой бункер
по наклонному транспортеру.

Рис. 65

Рис. 66

Рис. 67

ПОЛЕВЫЕ РАБОТЫ

3-24

3.14 ЗЕРНОВОЙ БУНКЕР

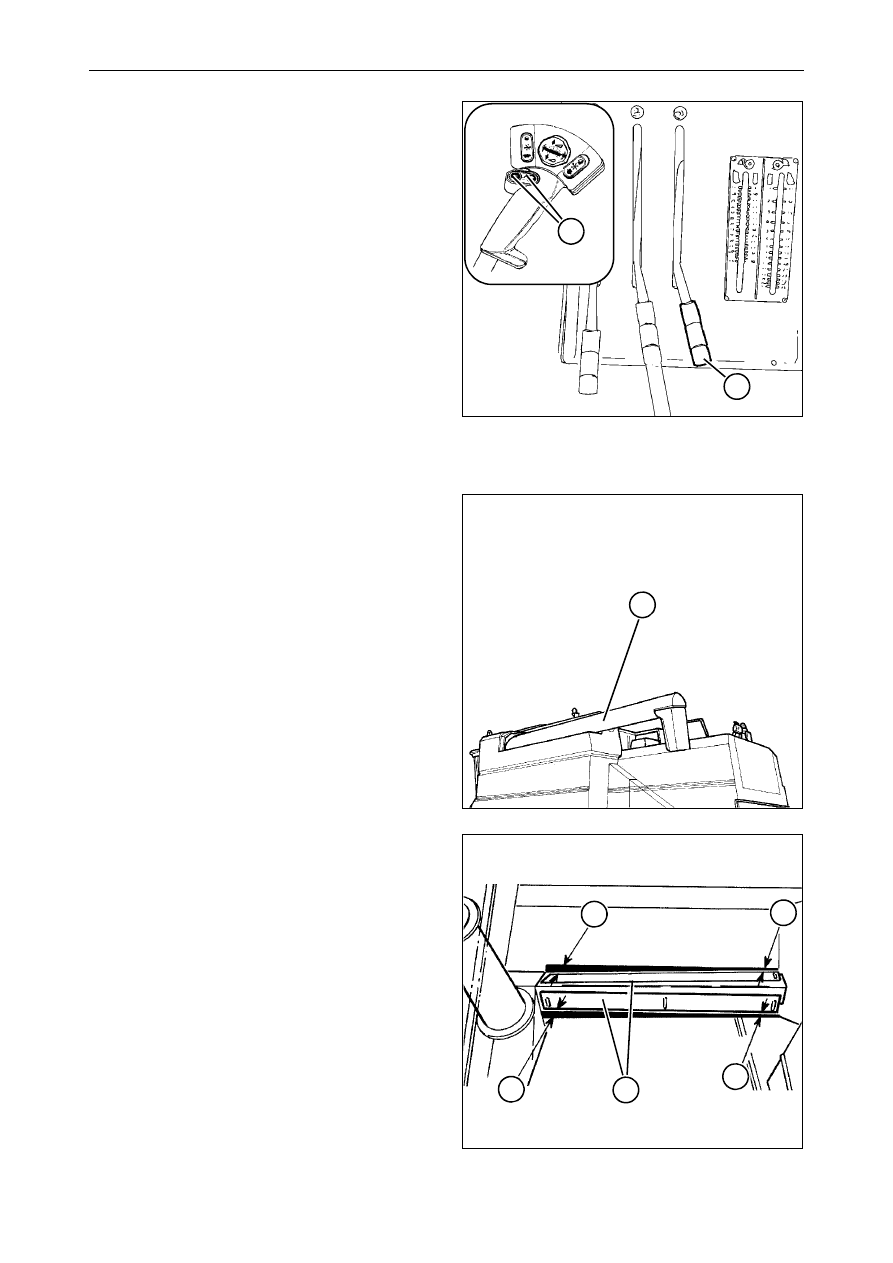

Рис. 68 – Рис. 70

Зерно можно выгружать из бункера, как во вре-
мя останова, так и во время работы машины при
произвольном положении разгрузочного шнека.
Разгрузка  зернового  бункера  включается  при
переведении рычага (1) вверх.
Перед разгрузкой зернового бункера убедитесь,
что разгрузочный шнек находится в требуемом
положении.  Включение  разгрузки  осуществля-
ется  при  помощи  кнопки (2) на  многофункцио-
нальном рычаге.

ВНИМАНИЕ: если включен горизонталь-
ный разгрузочный шнек (3) или если ком-
байн  движется  с  выдвинутым  шнеком,
необходимо  соблюдать  осторожность,
чтобы не допустить столкновения с пре-
пятствиями  или  линиями  электропере-
дач.

Разгрузочный шнек зернового бункера

Разгрузка зернового бункера осуществляется
благодаря одновременной работе нижнего шне-
ка зернового бункера, вертикального шнека и
разгрузочного шнека.

Нижний шнек зернового бункера защищен
крышкой с удлинениями (4). Удлинения позволя-
ют регулировать скорость разгрузки в зависи-
мости от типа и влажности культуры.

Для увеличения скорости разгрузки необходимо
поднять надставки (5); для уменьшения - опус-
тить.

Установленные на заводе зазоры A и B составля-
ют 120 мм и 80 мм соответственно.

Трансмиссия разгрузки зернового бункера
защищена срезным болтом, который составляет
ограничитель момента.

Рис. 68

Рис. 69

Рис. 70

ПОЛЕВЫЕ РАБОТЫ

3-25

ДВЕРЦЫ

ДЛЯ

ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ И ОЧИСТКИ ЗЕР-
НОВОГО БУНКЕРА

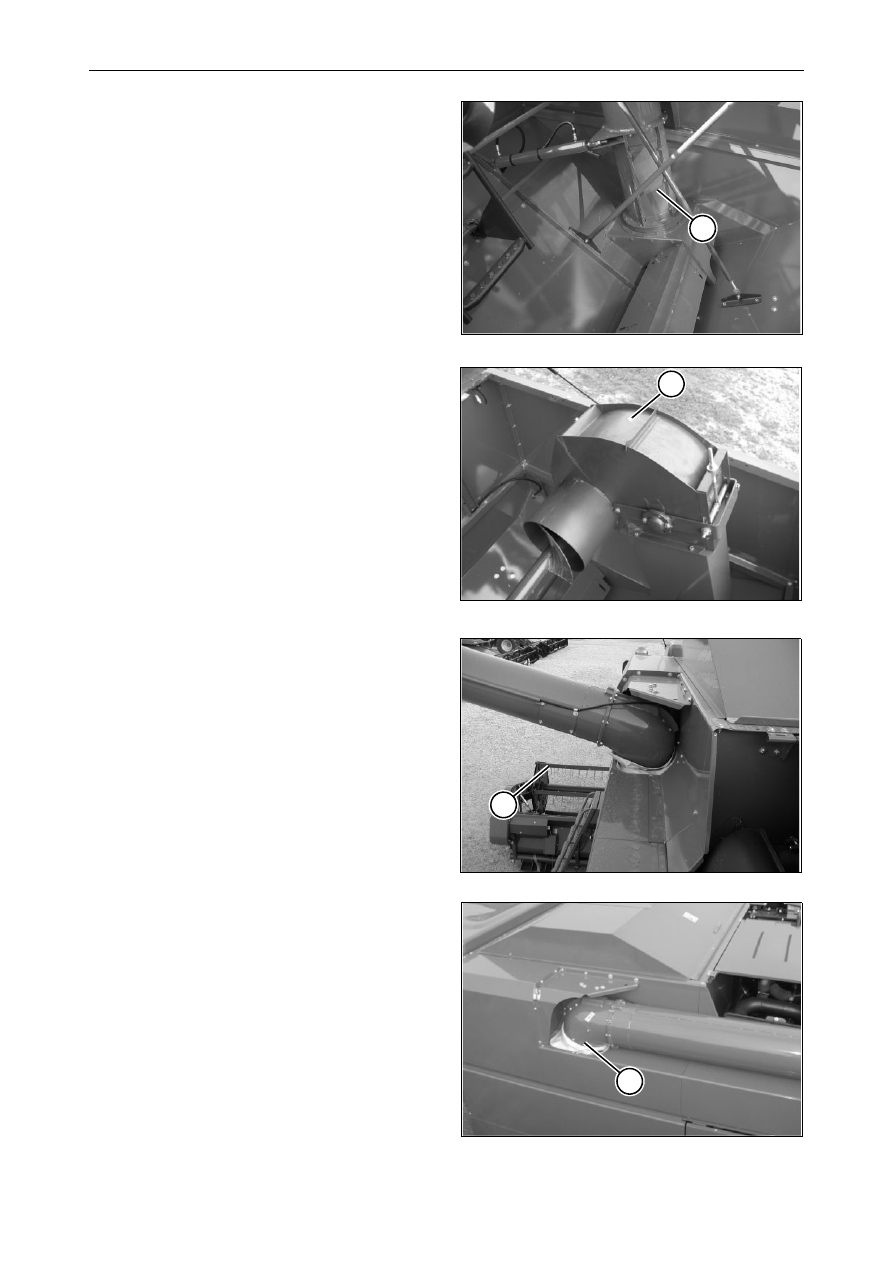

Рис. 71 – Рис. 77

ОПАСНО:  Если  какая-либо  подвижная
деталь  заблокирована  или  заедает,
высвобождать  деталь  только  при  оста-
новленном  двигателе  и  после  удаления
ключа  зажигания  из  панели  приборов.
Подождите, пока все движущиеся дета-
ли машины не остановятся.
Вышесказанное  действительно  также
для  всех  работ  по  техническому  обслу-
живанию и очистке.

1.) Дверца для доступа (1) для очистки верти-

кального разгрузочного шнека бункера.

ВНИМАНИЕ: Чтобы получить доступ к
дверце (1), см. инструкции на стр. 2-25.

2.) Дверца для доступа (2) для очистки загру-

зочного шнека зернового бункера.

ВНИМАНИЕ: Чтобы получить доступ к
дверце (2), см. инструкции на стр. 2-25.

3.) Дверца для доступа (3) для очистки горизон-

тального разгрузочного шнека бункера.

ВНИМАНИЕ: чтобы добраться до двер-
цы (3), полностью откройте систему рас-
качки, затем осторожно установите лес-
тницу в устойчивое и безопасное поло-
жение.

4.) Дверца для доступа (4) для очистки и смазки

верхней пары сопряженных конических шес-
терен разгрузочного шнека.

ВНИМАНИЕ: чтобы добраться до двер-
цы (4), полностью откройте систему рас-
качки, затем осторожно установите лес-
тницу в устойчивое и безопасное поло-
жение.

Рис. 71

Рис. 72

Рис. 73

Рис. 74

ПОЛЕВЫЕ РАБОТЫ

3-26

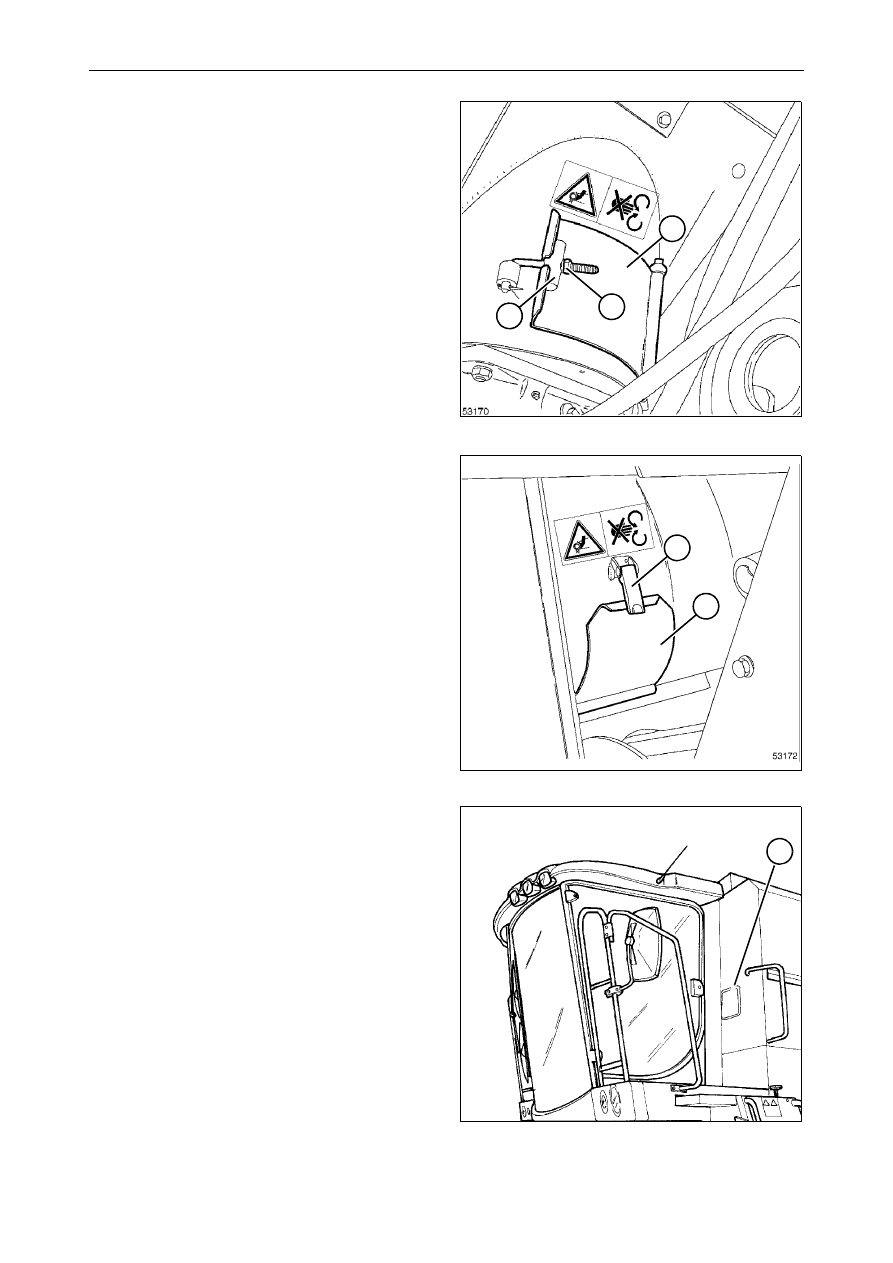

5.) Если требуется полная очистка зернового

бункера, возможные остатки можно удалить
через крышку (5). Эта дверца находится в
нижней левой части вертикального разгру-
зочного шнека бункера.

Это выполняется следующим образом:

Снять кожух привода над левой шестер-
ней;

ослабить гайку (6) настолько, чтобы
было можно вытащить стопор (7) через
люк (5);

полностью открыть крышку (5) и уда-
лить остатки культуры;

закрыть люк (5), заново установить сто-
пор (7) и закрепить его гайкой (6);

Установите кожух на место.

6.) Вторая крышка (8) находится под нижним

шнеком зернового бункера на правой сторо-
не машины; при использовании этой крышки
выполнить следующее: Чтобы открыть
крышку, выполните следующие действия:

ОПАСНО:  Если  какая-либо  подвижная
деталь  заблокирована  или  заедает,
высвобождать  деталь  только  при  оста-
новленном  двигателе  и  после  удаления
ключа  зажигания  из  панели  приборов.
Подождите, пока все движущиеся дета-
ли машины не остановятся. Вышесказан-
ное действительно также для всех работ
по техническому обслуживанию и очист-
ке.

Снимите кожух вариатора цилиндра.

Встать на короткую лестницу, надежно
закрепленную на правой стороне;

потянуть вперед нижнюю часть рычага
(9), полностью открыть крышку (8) и уда-
лить остатки культуры;

закрыть крышку (8);

Установите кожух на место.

7.) Люк (10) для прямого доступа в зерновой

бункер позволяет легко проверить качество
и влажность обмолоченной культуры.

Рис. 75

Рис. 76

Рис. 77
