ПОЛЕВЫЕ РАБОТЫ

3-7

ДЕМОНТАЖ  ГЛАВНОГО  ПРИЕМ-
НОГО ЭЛЕВАТОРА

Рис. 16 – Рис. 21

¥

ОПАСНО: Риск сдавливания вследствие
неуравновешенности  машины  или  обо-
рудования.
Демонтаж корпуса элеватора с машины
следует производить только на плоской
и прочной поверхности.
Для облегчения демонтажа жатку следу-
ет присоединить к элеватору.

Это выполняется следующим образом:

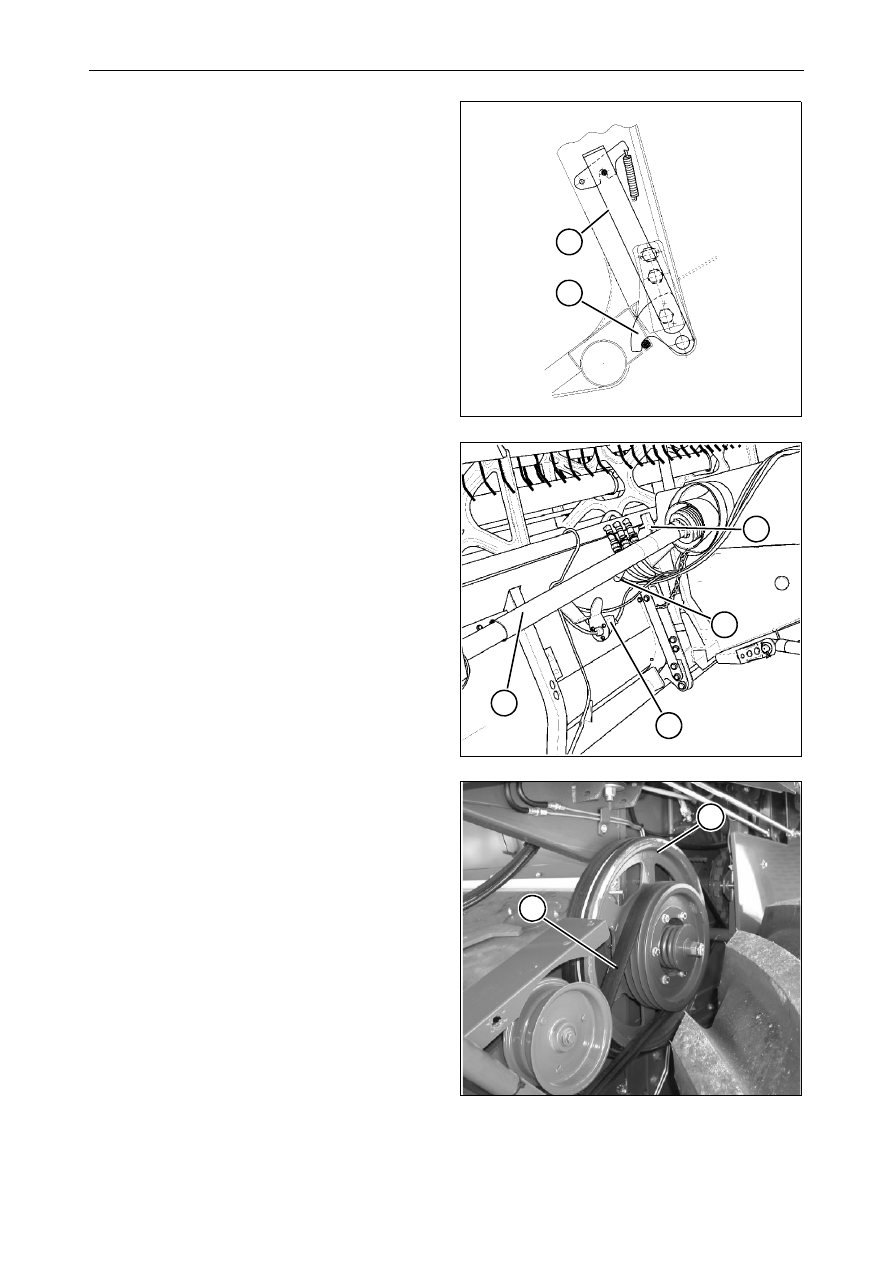

1.) Проверить

правильность

расположения

нижних  крюков (1), соединяющих  жатку  с
главным элеватором (см. стр. 3-4).

2.) Застопорить  шарнирную  опору  на  корпусе

элеватора, для чего вдвинуть внутрь штиф-
ты (2) на обеих сторонах.

3.) Полностью  опустить  мотовило  и  жатку,

затем при помощи соответствующей кнопки
сбросить давление в гидравлическом конту-
ре. Выключить двигатель.

4.) Отсоединить  шланги (3) гидравлической

системы и закрыть открытые концы заглуш-
ками (4).

5.) Разъединить электрическое соединение (5),

снять вал МОМ (6), два защитных огражде-
ния  привода  жатки,  приводной  ремень (7)
жатки,  жатку  сплошного  среза  и  ремни
реверсивного привода со шкива (8).

Рис. 16

Рис. 17

Рис. 18

1

2

6

5

4

3

7

8

ПОЛЕВЫЕ РАБОТЫ

3-8

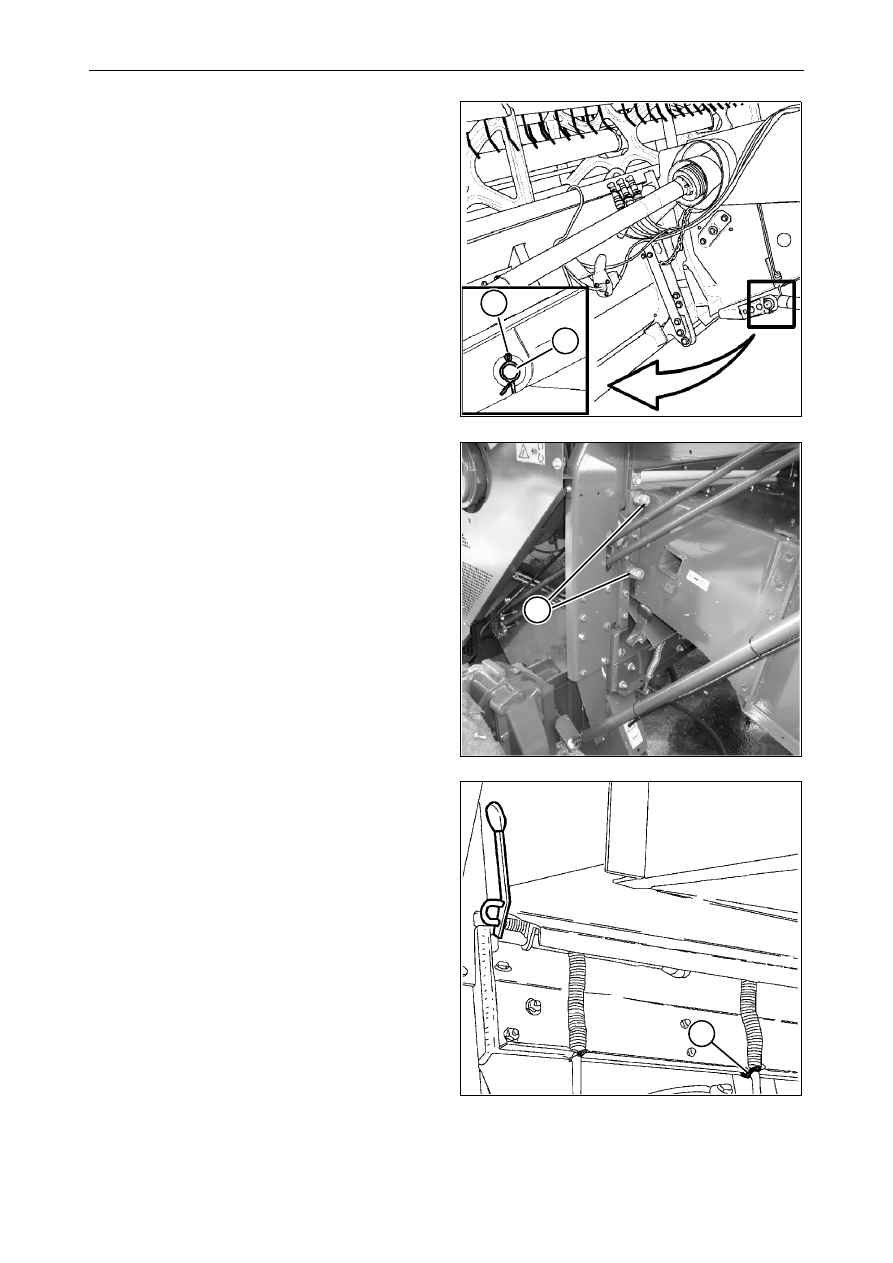

6.) Удалить  шплинт (10) и  вынуть  штифт (11)

крепления штока цилиндра на корпусе эле-
ватора.

7.) Опереть  корпус  элеватора  на  две  опорные

стойки;  стойки  установить  под  задней  уси-
ливающей  балкой  из  углового  профиля  на
расстоянии  около 30 см  от  краев  корпуса
приемного элеватора.

¥

ПРЕДУПРЕЖДЕНИЕ:

использовать

стойки  с  мин.  грузоподъемностью 1000
кг  и  проверить  прочность  их  опорной
поверхности.

8.) На обеих сторонах удалить болты (12), кото-

рыми  опора  корпуса  элеватора  крепится  к
корпусу машины

9.) Переместить машину назад, соблюдая осто-

рожность, чтобы не допустить столкновения
приводного ремня жатки и корпуса элевато-
ра.

Для  монтажа  соломоподъемника  на  машине
выполнить те же операции в обратном порядке,
учитывая при этом следующее:

•

При  помощи  рычага  опустить  входной
щиток,  чтобы  вставить  соответствующий
фиксатор (13) в  отверстие  центрального
направляющего штифта щитка.

ПРИМЕЧАНИЕ: НЕ забывать удалять фикса-
тор при прикреплении соломоподъемника к
машине.

•

Болты (12) крепления опор корпуса элевато-
ра  необходимо  затянуть  моментом 598 Нм
(61  кгм);  кроме  того,  затянуть  стопорные
гайки.

Рис. 19

Рис. 20

Рис. 21

11

10

12

13

ПОЛЕВЫЕ РАБОТЫ

3-9

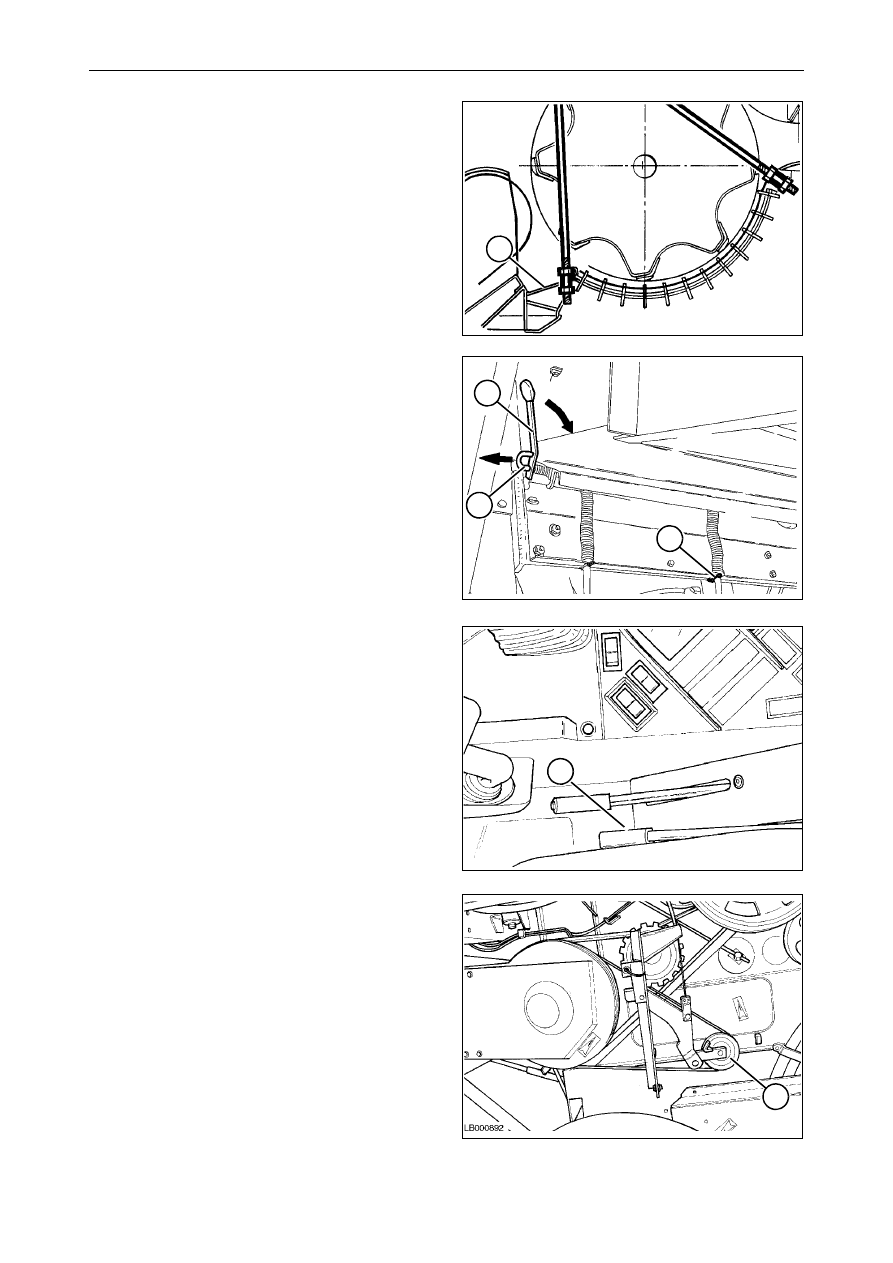

КАМНЕУЛОВИТЕЛЬ

Рис. 22 и Рис. 23

Камнеуловитель  находится на входе в подбара-
банье.

Камнеуловитель (1) необходимо опорожнять не
реже одного раза в день или чаще при обработке
влажных  культур  или  работе  на  каменистом
грунте.

¥

ПРЕДУПРЕЖДЕНИЕ:  выключить  моло-
тилку,  поднять  жатку  на  максимальную
высоту и остановить двигатель. Устано-
вить  на  подъемные  цилиндры  жатки
соответствующие

предохранительные

фиксаторы.

Для очистки камнеуловителя ослабить фиксатор
(2) одной рукой и поднять рычаг (3) другой рукой.

После  полного  опорожнения  камнеуловителя
закрыть его, подняв рычаг (3) в первоначальное
положение и установив фиксатор (2).

ПРИМЕЧАНИЕ:  при  обмолоте  кукурузы  и  риса
камнеуловитель  должен  быть  закрыт  соответс-
твующим  щитком,  поставляемым  вместе  с
машиной.

МЕХАНИЗМ РЕВЕРСИРОВАНИЯ

Рис. 24 и Рис. 25

Машина  поставляется  вместе  со  специальной
системой  для  реверса  вращения  жатки  и  соло-
моподъемника.

Если во время работы возникает засорение или
заедание подающего ролика или лотка элевато-
ра, так что срабатывает ограничитель момента,
выполнить следующее:

1.) Немедленно  остановить  движение  комбай-

на вперед и отключить жатку нажатием вниз
переключателя управления.

2.) Подать машину назад на несколько метров и

сбросить  частоту  вращения  двигателя  до
холостых оборотов .

3.) Постепенно перемещать рычаг (1) управле-

ния  механизмом  реверсирования (2), пока
весь  материал  не  будет  полностью  выгру-
жен, затем отпустить рычаг.

4.) Поднять  мотовило  и  включить  привод  жат-

ки.

5.) Мотовило  начнет  медленно  перемещать

культуру к шнеку жатки.

¥

ПРЕДУПРЕЖДЕНИЕ:

если

заедание

невозможно  устранить  путем  реверси-
рования, перед ручным вмешательством
отключить молотилку, остановить двига-
тель  и  подождать  до  окончательного
останова всех подвижных деталей маши-
ны.

Рис. 22

Рис. 23

Рис. 24

Рис. 25

1

3

2

4

1

2

ПОЛЕВЫЕ РАБОТЫ

3-10

3.5  КОРПУС ЦИЛИНДРА

ЧАСТОТА ВРАЩЕНИЯ ЦИЛИНДРА

Рис. 26 – Рис. 28

Для  получения  максимальной  эффективности
молотьбы  и  сепарации  отрегулировать  частоту
вращения барабана (1) и зазор между барабаном
и подбарабаньем (2) в соответствии с:

•

типом культуры;

•

степенью зрелости и сортом культуры;

•

влагосодержанием;

•

объемом соломы и зерна;

•

наличием сорняков.

Частота вращения цилиндра регулируется кноп-
кой (3) во время работы молотилки.

Во время  уборки урожая можно  проверить  час-
тоту  вращения  цилиндра,  нажимая  клавишу (4)
до активации центральной стрелки (5).

Максимальная  эффективность  обмолота  дости-
гается,  если  барабан  работает  при  максималь-
ной частоте вращения, а зазор между барабаном
и подбарабаньем минимален.

При повреждении зерен или чрезмерном обмо-
лоте  соломы  необходимо  снизить  частоту  вра-
щения  цилиндра  и/или  увеличить  зазор  между
цилиндром и подбарабаньем.

Если  зерна  не  отделяются  от  колосьев  полно-
стью,  необходимо  повысить  частоту  вращения
цилиндра и/или уменьшить зазор между цилинд-
ром и подбарабаньем.

В  случае  засорения  или  наматывания  культуры
на цилиндр повысить частоту вращения цилинд-
ра.

Рис. 26

1

2

Рис. 27

3

Рис. 28

5

4
