СИСТЕМА ДВОЙНОГО ДЕЙСТВИЯ ЗАДНЕЙ РАМЫ КРЕПЛЕНИЯ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Система двойного действия осуществляет давление вниз на навесной агрегат. Усилие этого давления
можно регулировать по требованию, в зависимости от работающей навески и типа выполняемой работы.
Если установлена эта опция, то при каждом движении навески вниз она опускается не под собственным
весом, а с дополнительным нажимом.


ВНИМАНИЕ !!
Когда включена эта функция, выполняйте управление с особой осторожностью, т.к. любой неверное
движение может ударить навеску о землю и привести к повреждениям.

ПЕРЕДНИЙ ВАЛ ОТБОРА МОЩНОСТИ (ВОМ) ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

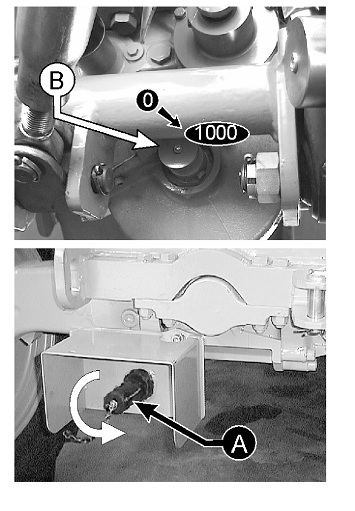

Для включения переднего ВОМ надавите рычаг "B"; перед воздействием на рычаг "B" проверьте,
установлен ли переключатель "S" в позицию "2".
Передний ВОМ управляется тем же рычагом, что задний ВОМ (см. соотв. параграф).
Скорость вращения составляет 1000 об/мин при скорости дизельного двигателя 2300 об/мин.
Для использования ВОМ снимите защитный элемент
"A" и поместите его на крепление.
После каждой работы с ВОМ, как только Вы отсоедините карданный вал, установите защитный элемент "A"
в исходное положение.
Перед работой на карданном вале или с защитным элементом отключайте двигатель.
Отсоединяйте ВОМ, если он не используется.

ВНИМАНИЕ !!
Во время работы с навесным оборудованием с приводом от ВОМ никогда не носите просторную одежду или
аксессуары (рубашки, галстуки и т.п.).


ПРИМЕЧАНИЕ: В случае одновременного использования двух навесок, когда первая подсоединена к заднему
ВОМ, а вторая подсоединена к переднему ВОМ, необходимо точно настроить передаваемый крутящий
момент.


ГИДРАВЛИЧЕСКАЯ ТОРМОЗНАЯ СИСТЕМА ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

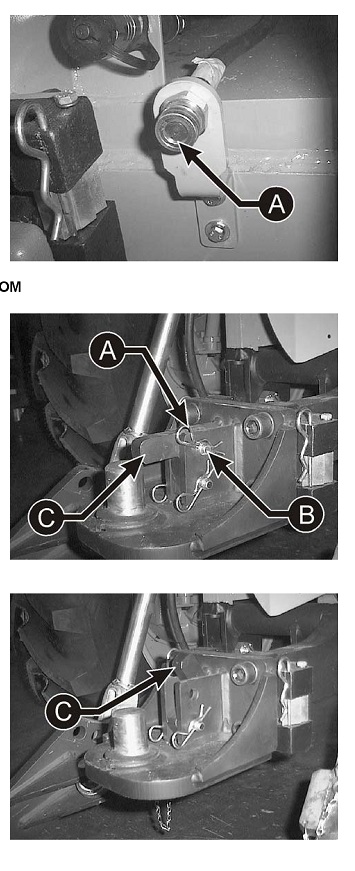

- Подсоедините шланги к гидравлическому разъему "A".

- Подсоедините кабель к электророзетке (см. соотв. параграф) для работы задних фар.

- Проверьте работу задних стоп-сигнальных фар прицепа.

- Проверьте тормозную систему прицепа (на малой скорости).
БУКСИРНОЕ УСТРОЙСТВО С ВЕРТИКАЛЬНЫМ ШТИФ

Использование буксирного устройства (диаметр штифта

30 мм):

- на общественных автодорогах для буксировки прицепов или др. оборудования массой менее 6000 кг.

- допускается максимальная вертикальная нагрузка на буксирное устройство 1000 кг.
РАБОЧИЕ ИНСТРУКЦИИ:

- Выньте шплинт "A"

- Выньте ось "B"

- Затем поднимите блокировочный рычаг "C" и поместите буксирную петлю прицепа на штифт буксирного устройства машины.

- Опустите блокировочный рычаг "C"

- Вставьте ось "B"

- Вставьте шплинт "A"
