СТАНДАРТНЫЕ ВИЛЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2
УСТАНОВКА НАВЕСКИ ПОГРУЗЧИКА MULTIFARMER
30.6 CLASSIC 2
Установка и снятие вил осуществляется так, как описано в главе НАВЕСНОЕ
ОБОРУДОВАНИЕ данного руководства за исключением гидравлической фиксации.
Помимо этого имейте в виду следующее:
ВНИМАНИЕ!

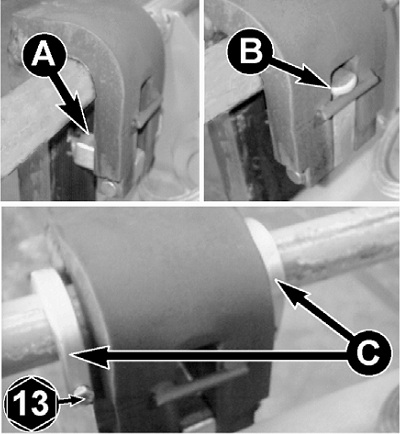

После установки вил на раму всегда поворачивайте фиксатор А вперед для
фиксации навески на раме. При снятии вил поверните фиксатор А в обратную
сторону.
Перед снятием вил также поднимите фиксатор (B). Если вы хотите избежать
поперечного смещения вил по раме, используйте соответствующие стопорящие
блоки С.
Грузоподъемность каждой части вил равна половине максимальной
грузоподъемности, указанной в диаграмме грузоподъемности, рассчитанной
на расстоянии 500 мм от заднего угла вил (что указано в диаграмме).
КАК ПОДНИМАТЬ ГРУЗ
- подведите машину как можно ближе к грузу
- если есть необходимость, дополнительно закрепите вилы сбоку
фиксаторами
- с помощью соответствующих рычагов подведите вилы под груз
- поднимите стрелу, чтобы оторвать груз от земли
- отклоните раму с вилами максимально назад
- с помощью соответствующих рычагов переведите груз в транспортное
положение КАК ПОДАВАТЬ ГРУЗ НА ВЫСОТУ
- убедитесь, что поверхность, куда вы собираетесь опускать груз, ровная
и устойчивая и подведите машину к месту работ
- поставьте переключатель выбора направления движения в нейтральное
положение
- поднимите и выдвиньте стрелу до требуемой высоты
ВНИМАНИЕ!
При выборе оптимальной скорости подъема обращайте внимание на силу
давления на управляющие рычаги и число оборотов двигателя. Никогда не
превышайте величины, указанные в таблице грузоподъемности.
- поставьте груз на выбранное место
- наклоните раму с вилами вперед, чтобы освободить вилы
- уберите и опустите стрелу
- при неровной, но твердой поверхности можно поднимать грузы с
использованием опор ВНИМАНИЕ!
Запрещается поднимать грузы на канатах, цепях или стропах, если на
машине не установлено специальное навесное оборудование Merlo для таких
видов работ (крюк на вилы, крюк на раму, крановая стрела и т.п.)
ПЕРЕДВИЖЕНИЕ МАШИНЫ С ГРУЗОМ ПОГРУЗЧИКА MULTIFARMER
30.6 CLASSIC 2
- убедитесь, что вы выбрали необходимый режим рулевого управления
- полностью втяните стрелу
- поднимите стрелу и отклоните раму с вилами максимально назад, так
чтобы нижняя часть вил находилась в 300 мм от поверхности земли
- передвигайтесь только в режиме низкой скорости
- не ездите с грузом по автомагистралям

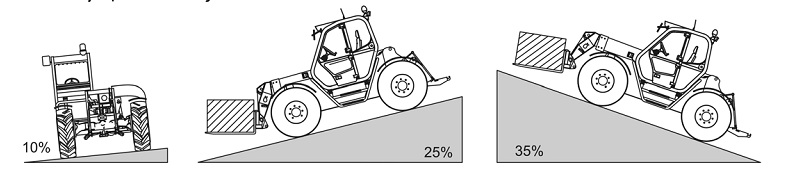

- величины допустимого уклона рабочей поверхности:
- 10% поперечное движение по уклону
- 25% при подаче груза вниз
- 35% при подаче груза на верх
ВНИМАНИЕ!
Данный рисунок приведен только в демонстрационных целях, для более
наглядной демонстрации понятия уклона.
БУКСИРОВКА ПРИЦЕПА ИЛИ ПРОЧЕГО ОБОРУДОВАНИЯ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2
Для этого:
- правильно установите буксирную петлю (см. соотв. параграф)
- подсоедините электрокабель прицепа к соотв. розетке машины и проверьте
работу всех ламп
- выполните необходимые соединения тормозной системы и проверьте работу
БУКСИРОВКА ПОГРУЗЧИКА MULTIFARMER
30.6 CLASSIC 2
Буксировка машины допускается только в самом крайнем случае. По
возможности, для
этого следует
использовать специализированную технику. Помните, что тяговая сила
должна быть не менее 1500 кг.
ПОДГОТОВКА К БУКСИРОВКЕ
- зацепите машину крюком (Y) за отверстия (Х) на задней части машины
- поверните руль так, чтобы задние колеса были параллельны бортам машины
- установите режим управления передними колесами
- если батарея полностью разряжена, подсоедините внешний источник как
описано в главе УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ в разделе КАК ЗАПУСТИТЬ ДВИГАТЕЛЬ ПРИ СЕВШЕМ АККУМУЛЯТОРЕ
- установите переключатель скоростей и переключатель направления
движения в нейтральное положение.
ВНИМАНИЕ !
Если вы не можете перевести переключатели скоростей и направления
движения в нейтральное положение,
буксировка машины запрещается из-за возможности повреждения
гидростатической трансмиссии.
Используйте другой способ транспортировки машины.

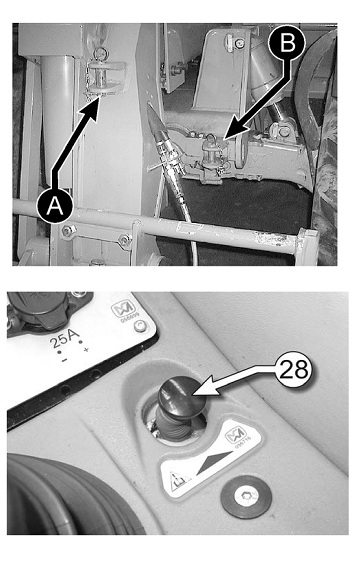

Отключите стояночный тормоз следуя этим инструкциям:
- Переведите ключ зажигания в поз. R
- Работая аварийным насосом (3), освободите тормозной суппорт (индикатор
28 погас)
- В случае невозможности отключить стояночный тормоз действуйте, как
описано в главе УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ в разделе АВАРИЙНЫЙ НАСОС НЕ ОТПУСКАЕТ СТОЯНОЧНЫЙ ТОРМОЗ
ВНИМАНИЕ !
Скорость буксировки не должна превышать 24
км/ч.
ПОДЪЕМ МАШИНЫ ПРИ ТРАНСПОРТИРОВКЕ

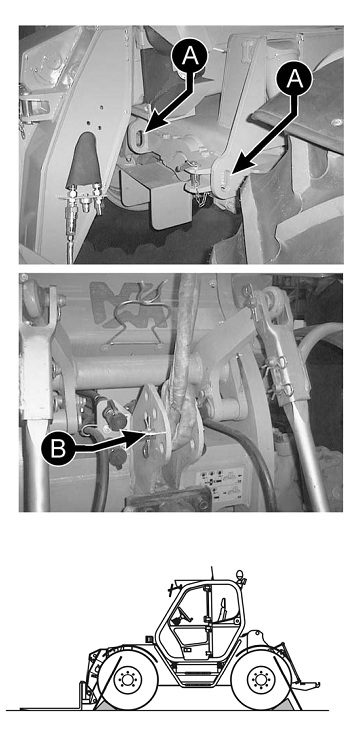

Для подъема машины используйте специальные точки подъема:
А. Передние точки подъема В. Задние точки подъема
ПРИГОТОВЛЕНИЯ К ПОДЪЕМНЫМ РАБОТАМ
- снимите навесное оборудование
- прикрепите к вышеупомянутым точкам карабины или петли
- опустите и полностью уберите стрелу
- заведите стропы через карабины
Общий вес машины указан на табличке, прикрепленной на корпусе машины
возле кабины. Имейте ввиду,
что каждый карабин и стропа должны иметь минимальную грузоподъемность,
по величине превышающую 1/3
от общего веса машины. Подъем навесок осуществляется отдельно от машины,
следуя инструкциям
соответствующего раздела руководства или в приложенных к навескам
буклетам.
ВНИМАНИЕ !
Проверьте, чтобы карабины, стропы, подъемные устройства находились в
хорошем рабочем состоянии и их
грузоподъемность соответствовала требуемой.
ТРАНСПОРТИРОВКА ПОГРУЗЧИКА MULTIFARMER
30.6 CLASSIC 2
- погружайте и разгружайте машину на ровную и устойчивую поверхность.
- убедитесь, что тягач и трейлер стоят на тормозе
- используйте сходни или откидную аппарель, которые должны быть
достаточно прочны, иметь низкий
угол наклона и необходимую высоту.
- ставьте машину по центру трейлера
- под задние и передние колеса положите башмаки
- установите нейтральную передачу кнопками (19) и установите рычаг
направления движения в
нейтральное положение.
- включите стояночный тормоз
- опускайте стрелу, пока вилы не лягут на пол трейлера
- остановите двигатель и выньте ключ зажигания
- закройте кабину
- закрепите машину на трейлере цепями или канатами, как показано ниже
ВНИМАНИЕ !
Не оставляйте машину на трейлере, закрепленной только стояночным
тормозом. Закрепляйте также
внешними средствами.
