Комбайн КЗС-1218. Автоматическая система контроля (АСК)

Комбайн КЗС-1218. Автоматическая система контроля (АСК)

Автоматическая система контроля предназначена: для измерения частоты вращения молотильного барабана, вентилятора очистки, колосового и зернового шнеков, соломотряса, соломоизмельчителя и для измерения скорости движения комбайна; для выявления отклонений от номинала частоты вращения основных агрегатов комбайна; для звуковой и световой сигнализации об отклонениях от нормы режимов работы основных рабочих органов комбайна, заполнения бункера зерна; индикации потерь зерна.

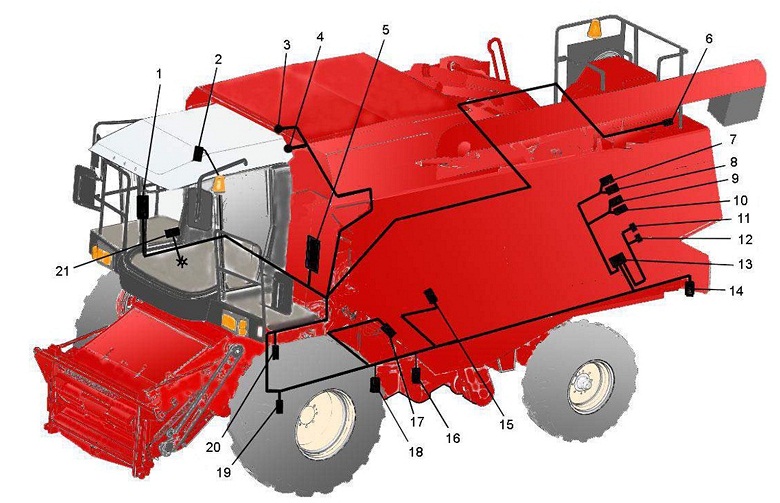

1 - модуль терминальный из комплекта бортовой информационной управляющей системы «БИУС-03» или панель оператора из комплекта бортового компьютера «ВулКан-04»
2 - датчик блокировки лаза в бункер
3, 4 - указатели заполнения бункера зерна
5 - модуль ввода-вывода из комплекта «БИУС-03» или блок
периферийный из комплекта «ВулКан-04»
6 - датчик забивания соломотряса

7, 8, 9, 10 - пьезоэлектрические датчики потерь зерна за соломотрясом

11, 12 - пьезоэлектрические датчики потерь зерна за очисткой

13 - устройство формирования импульсов РИДП 468833.501 из комплекта «БИУС-03» или блок модуля потерь АНД 03.03.00.00.000 из комплекта «ВулКан-04»

14 - датчик оборотов соломоизмельчителя

15 - датчик оборотов соломотряса

16 - датчик оборотов зернового шнека

17 - датчик оборотов колосового шнека

18 - датчик оборотов вентилятора очистки

19 - датчик скорости движения

20 - датчик оборотов молотильного барабана

21 - разъем для подключения системы мониторинга (расположен в пульте управления):

Конт.1 - CAN Н; Конт.З - GMO Конт.4 - +24B; Конт.6 - CAN L
