Радиостанция РВС-1-01. Руководство

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

5 3

озвучен голосом: «В режиме СРС прослушивание и уведомление

автоматически блокируется!»;

- параметр “ПРМ выз. УКВ в КВ” («Вкл», «Откл») включает

прослушивание другого диапазона на 10 с при приеме вызова 1000 Гц из

диапазона УКВ при работе на КВ. Если в конфигураторе пульта ПУ “Прием

вызова с ПМ1(2)“ включено голосовое уведомление, то прием вызова будет

озвучен голосом;

- параметр “ПРМ 2го ПП на ПУ” имеет состояния («1», «2», «1» и «2»,

«Откл») и задает режим прослушивания другого диапазона на динамике

пульта ПУ при работе на выбранном. Возможно задание прослушивания на

пульте ПУ1 (состояние «1»), ПУ2 (состояние «2»), на обоих («1» и «2») или

без прослушивания («Откл»);

- режим “Приглуш. 2го ПУ” используется при установке двух пультов в

одной кабине локомотива, для устранения акустической обратной связи

микрофона с громкоговорителем другого пульта при работе на передачу.

При установке пультов в разных кабинах локомотива режим приглушения

отключать;

- режим “Синхр. работа ПУ” задает независимый или синхронный

режим работы пультов. В состоянии “Вкл” при переключении диапазонов,

каналов и режима “ОТ/ЗК” на одном пульте автоматически произведется

переключение и на втором пульте;

- параметр “Отключение ПУ” разрешает или запрещает оперативное

выключение неиспользуемого второго пульта. Рекомендуемое значение –

“Запр”. Отключение ПУ производится длительным нажатием клавиши «F»;

- параметр “Длит. вызовов сек” задает длительность вызова от 1 до

4 с или же “Факт”, когда длительность вызова определяется временем

удержания кнопки вызова;

- параметр “СТОР1М раб с ПМ” определяет режим проверки

радиостанции со СТОР 1М по диапазонам. Рекомендуемое значение –

“1 и 2”;

ЦВИЯ.464514.005-01 РЭ РВС-1-01

5 4

- группа параметров контролируемых блоков предназначена для

блокировки

контроля

отсутствующих

блоков

устройств

для

предотвращения выдачи ложного сообщения об отказе при контроле по

ТЕСТ1, ТЕСТ2 и ТЕСТ3;

- параметр “Режим работы р/с” задает локомотивный («Лок») или

стационарный («Стац») режимы работы радиостанции;

ВНИМАНИЕ:

- ПЕРЕД УСТАНОВКОЙ ПОРОГОВ ПШ КВ ДИАПАЗОНА ПРОИЗВЕСТИ

НАСТРОЙКУ АНСУ- В;

- ПРИ УСТАНОВКЕ ПОРОГОВ ПШ (НА ОБОИХ ДИАПАЗОНАХ) В

ЛОКОМОТИВАХ

ДОЛЖНО

БЫТЬ

ВКЛЮЧЕНО

ВСЕ

ЭЛЕКТРООБОРУДОВАНИЕ, ЯВЛЯЮЩЕЕСЯ ИСТОЧНИКОМ ПОМЕХ. ПРИ

ОТСУТСТВИИ ТАКОЙ ВОЗМОЖНОСТИ ПОРОГИ ПШ УСТАНАВЛИВАТЬ НЕ

МЕНЕЕ 180 ЕД;

- В ЗИМНЕЕ ВРЕМЯ, НА УЧАСТКАХ ДОРОГ С ЭЛЕКТРОТЯГОЙ В

ДИАПАЗОНЕ ГМВ ПОРОГИ ПШ УСТАНАВЛИВАТЬ НЕ МЕНЕЕ 180 ЕД ДЛЯ

МИНИМИЗАЦИИ ПОМЕХ ОТ ПАНТОГРАФА ТОКОСЪЕМА;

- ПРИЕМОПЕРЕДАТЧИКИ ПП-1 ГМВ ДИАПАЗОНА И ПП-2 МВ

ДИАПАЗОНА ОПОЗНАЮТСЯ АВТОМАТИЧЕСКИ, ДЛЯ ОДНОЗНАЧНОСТИ

ПРИВЯЗАНЫ К ПЛАТОМЕСТАМ (ПМ) БЛОКА САУ. ДЛЯ БОЛЬШИНСТВА

СЛУЧАЕВ ТИПОВОЙ КОНФИГУРАЦИЕЙ ЯВЛЯЕТСЯ РАСПОЛОЖЕНИЕ В

ПЛАТОМЕСТЕ ПМ1 ПРИЕМОПЕРЕДАТЧИКА ПП-1 (КВ) И В ПЛАТОМЕСТЕ

ПМ2 ПРИЕМОПЕРЕДАТЧИКА ПП-2 (УКВ);

- ПРИ НЕПРАВИЛЬНОЙ УСТАНОВКЕ ПРИЕМОПЕРЕДАТЧИКОВ ПП-1

(ПП-2) НЕ В СВОИ ПЛАТОМЕСТА НА ЖК ИНДИКАТОРЕ ПУЛЬТА

ВЫВОДИТСЯ СООБЩЕНИЕ “ПП НЕ В СВОЕМ ПЛАТОМЕСТЕ (ПМ)”.

2.2.10 Регулировка АнСУ-В

2.2.10.1 Установить в конфигураторе радиостанции разрешение

включения передатчика с АнСУ-В, для чего войти в меню конфигуратора и

выбрать: “Общие параметры” → “Вкл. ПРД с АнСУ” →“Разр”. Далее

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

5 5

установить частоту настройки: “Част. настр. АнСУ” → “2130” (2140, 2150). Для

минимизации уровня помех при настройке автоматически устанавливается

“Мощность Вт → 6”. Для выхода из меню нажать клавишу «*».

2.2.10.2 Установить тумблеры и переключатели АнСУ–В:

- “КСВ/Ток антенны” - в положение «Ток антенны»;

- “КСВ/ПАД”

- в положение «ПАД»;

- “Рег. cвязи”

- в положение «160»;

- “Рег. связи”

- в положение «3300»;

- “Настр. грубо” - в положение «0»;

- “Чувств.”

- в положение «1».

П р и м е ч а н и я

1 Для улучшения понимания функций органов управления гравировка

тумблера “КСВ/ПАД” заменена на “Измер./Калиб.”. Соответственно для

такой гравировки тумблер “Измер./Калиб.” установить в положение

“Калиб.”.

2 Цифры на переключателях показывают величину емкости в пФ.

3 Показания измерительного прибора для положения тумблера

“КСВ/Ток антенны” в положении «Ток антенны» читать в Амперах, с

учетом множителя переключателя чувствительности (0,1; 0,3; 1 и 3).

2.2.10.3

Установить

тумблер

положение

«ВКЛ

ПРД».

Переключателями “Настр. Грубо” (0, 36, 72, 108, 132 и 0, 165, 258) провести

настройку антенны в резонанс по наибольшему току антенны. Затем

переменным конденсатором “Настр точно” уточнить резонанс по

максимальному отклонению стрелки прибора. При этом ротор переменного

конденсатора должен находится в среднем положении.

2.2.10.4 Если резонанс получен при крайних значениях емкости

переменного конденсатора, то поменять положение переключателя

“Настр грубо”. Найденный резонанс является единственным и дальнейший

подбор связи не должен приводить к существенному изменению

переключателей и положения переменного конденсатора.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

5 6

2.2.10.5 Переключателями “Рег.связи” (от 160 до 1820 и от 0 до 4800)

добиться максимального тока антенны. Уточнить резонанс переменным

конденсатором “Настр точно” по максимальному показанию прибора.

2.2.10.6 Переключить тумблер “КСВ/Ток антенны” в положение ”KСВ.”

Тумблер “КСВ/ПАД” (“Измер./Калиб.”)

установить в положение “КСВ”

(“Измер.”).

Переключателями «РЕГ.СВЯЗИ» и переменным конденсатором

«НАСТР.ТОЧНО» добиться минимального значения тока (0,1±0,05)мА.

Тумблер «КСВ/ПАД» (“Измер./Калиб.”)

установить в положение “ПАД”

(«Калиб.»). Переменным резистором “Калибровка” установить ток антенны

1 мА. Тумблер “КСВ/ПАД” (“Измер./Калиб.”)

установить в положение “КСВ”

(“Измер.”).

Измерить по прибору АнСУ-В ток КСВ. КСВ, в зависимости от

тока, приведен в таблице 10. КСВ должен быть не более 1,3.

Таблица 10

Наименование

параметра

Значение параметра

Ток,

мА 0

0,1

0,2±0,05

0,35±0,08

0,4±0,08 0,5±0,08 0,6±0,08

КСВ 1,0

1,2

1,5

2,0 2,3 3,0 3,5

2.2.10.7 Если при эксплуатации радиостанции работа будет

производится поочередно на обоих каналах, то проверить по КСВ

симметрию настройки антенны на каждом канале. Чтобы не манипулировать

установками конфигуратора, включать радиостанцию на передачу тангентой

МТТ на первом и втором канале поочередно, выбирая каналы кнопками

пульта. Переменным конденсатором добиться равенства КСВ на обоих

каналах. КСВ должно быть не более 1,8.

2.2.10.8

После

завершения

настройки

АнСУ-В

установить

“Мощность Вт 12” и “Вкл. ПРД с АнСУ Запр” (после выключения и

включения питания радиостанции запрет на включение ПРД от АнСУ и

номинальная мощность 12 Вт устанавливается автоматически). Тумблер

“КСВ/Ток антенны” установить в положение “Ток антенны”.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

5 7

2.2.11 Грубая оценка КСВ антенно-фидерных трактов с помощью

пульта ПУ

2.2.11.1 Показания измерителя КСВ пульта зависят от длины фидера и

поэтому

носят оценочный характер. Данная функция не имеет

метрологических характеристик, но при значениях КСВ, близких к единице,

показания достоверны с точностью, достаточной для практических

применений.

2.2.11.2 Войти в главное меню пульта управления, выполнив 2.2.9.3

настоящего руководства по эксплуатации. Выбрать строку «КСВ», нажать

клавишу «#», откроется меню, представленное на рисунке 31.

Рисунок 31

Нажать на тангенту МТТ пульта ПУ и определить значение КСВ.

Переключением диапазонов и каналов КВ и УКВ на пульте оценить КСВ

обоих антенно-фидерных трактов. Для выхода из меню нажать клавишу «*».

2.2.11.3 При КСВ больше 4 на экран индикатора выводится мигающее

сообщение “Отказ АФУ” (только в состоянии выхода из конфигуратора).

2.2.12 Конфигурирование параметров КВ приемопередатчика ГМВ

диапазона

2.2.12.1

Для

конфигурирования

параметров

войти

меню

“Конфигурирование”. В открывшемся меню выбрать строку “ПП в ПМ1

(КВ)”, после чего откроется меню конфигурирования режимов работы КВ

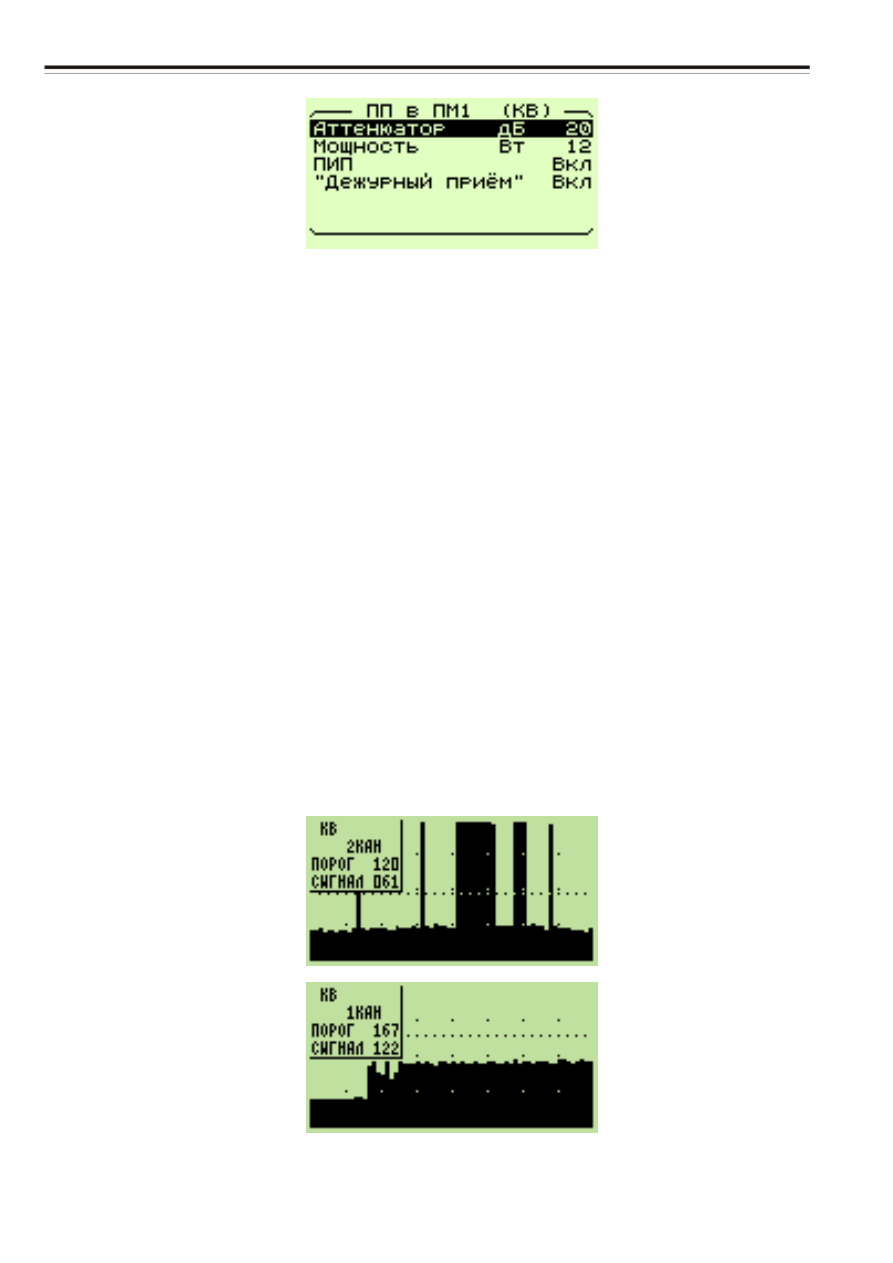

приемопередатчика, представленное на рисунке 32.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

5 8

Рисунок 32

При установке параметров учитывать следующие особенности:
- параметр “Аттенюатор дБ” имеет состояния «0», «10», «20», «30» и

«40». Рекомендуемое значение 20 дБ;

- параметр “Мощность” имеет два значения - 6 или 12 Вт;
- параметр “ПИП” для большинства случаев рекомендуется

устанавливать в положение “Откл”, а включать при установке радиостанций
в локомотивах с асинхронным приводом или электропоездах;

- параметр “Дежурный прием” задает возможность закрытия канала

по установке трубки МТТ и пульта ПД в держатель. В состоянии параметра
“Откл” канал открыт постоянно.

2.2.12.2 Для регулирования порога ПШ КВ приемопередатчика

вернуться на верхний уровень меню, где выбрать строку “Порог ПШ ПМ1

(КВ)”. После входа откроется окно визуальной оценки сигналов в полосе

радиоканала в соответствии с рисунком 33.

Рисунок 33

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

5 9

На экране графического индикатора пульта появится движущаяся

дорожка, где в развертке от правого края окна отображаются уровни

сигнал/шум с/ш в полосе пропускания радиоканала. В левой части экрана

отображается уровень порога ПШ и уровень сигнал/шум. Управление

порогом осуществляется кнопками ПУ «^» или «v».

Для достоверной оценки сигналов в радиоканале рекомендуется

провести наблюдение за индикатором в течение нескольких минут.

Для приведенного на рисунке 33 примера, в отсутствие переговоров на

втором  канале,  отношение  сигнал/шум  составляет 60 единиц,  во  время
переговоров уровни сигналов более 200 единиц. После этого кнопкой “1” или
“2“  пульта  перейти  на  другой  канал  (в  случае  его  дальнейшего
использования)  и  оценить  значение  с/ш.  При  худших  значениях  с/ш  в
конфигураторе ПШ оставить параметр для худшего канала. В данном случае
на  первом  канале  ситуация  с  шумами  хуже  и  порог  ПШ  выставляется  по
этому каналу – порядка от 160 до 180 единиц. (момент перехода со второго
на первый канал виден в левой части индикатора).

2.2.12.3 При отношении с/ш порядка 200 единиц (в отсутствие

переговоров) рекомендуется включить следующее звено аттенюатора (в
данном случае 30 дБ). Для дорог без электротяги, с малым уровнем помех,
допускается установка аттенюатора в положение 10 дБ.

ВНИМАНИЕ:
- ИЗМЕРИТЕЛЬ С/Ш ПРОИЗВОДИТ ОЦЕНКУ ОТНОШЕНИЯ С/Ш В

ПОЛОСЕ ПРОПУСКАНИЯ ТРАКТА ПЧ С УЧЕТОМ ВНУТРЕННИХ ШУМОВ
ТРАКТА

ПРИЕМА.

ПРИ

ОТСУТСТВИИ

СИГНАЛОВ

ОТ

ДРУГИХ

РАДИОСТАНЦИЙ

ПРОИЗВОДИТСЯ

ОЦЕНКА

ОТНОШЕНИЯ

ШУМА

РАДИОКАНАЛА К ШУМАМ ПРИЕМНОГО ТРАКТА;

- ПОСЛЕ ВКЛЮЧЕНИЯ (ВЫКЛЮЧЕНИЯ) ПИП ПОРОГИ ПШ УТОЧНИТЬ.

2.2.13 Конфигурирование параметров УКВ приемопередатчика МВ

диапазона

2.2.13.1 Для конфигурирования войти в меню “ПП в ПМ2 (УКВ)”. При

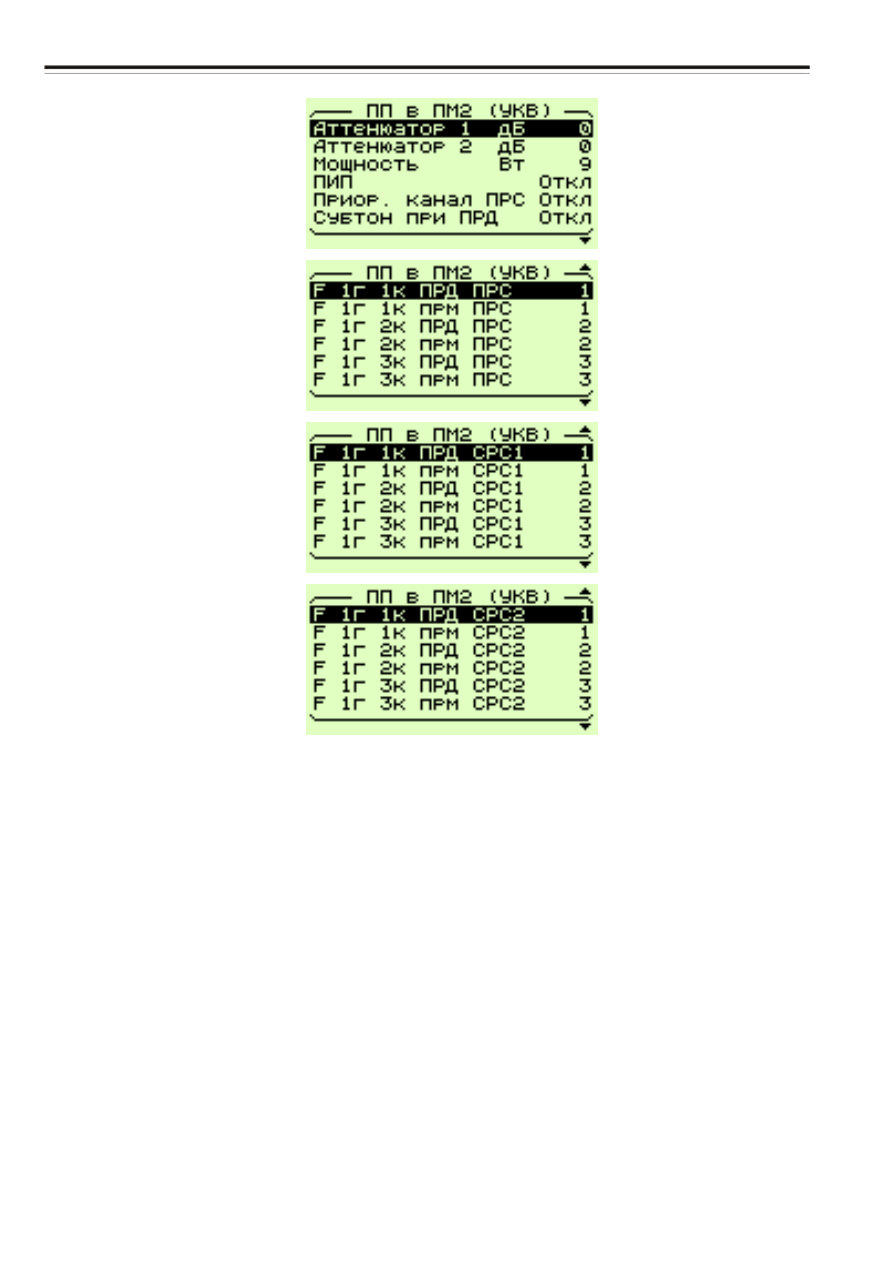

входе открывается меню, представленное на рисунке 34.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

6 0

Рисунок 34

При установке параметров учитывать следующие особенности:

- “Аттенюатор 1” позволяет плавно регулировать затухание с шагом в

1 дБ от 0 до 10 дБ. (Примечание - Плавный аттенюатор от 0 до 10 дБ

реализован на радиостанциях РВС-1 выпуска не ранее ноября 2006г),

- “Аттенюатор 2” имеет два состояния 0 и 20 дБ. Рекомендованные

состояния - 0 дБ;

- параметр “Мощность Вт” может принимать значения 1, 3, 5, 7 и 9;

- ПИП –рекомендованное состояние – «Откл»;

- параметр “Приор. канал ПРС” разрешает или запрещает

автоматический возврат радиостанции на приоритетный канал по

установлению трубки МТТ в держатель пульта ПУ. Для применения режима

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

6 1

приоритетного канала необходим инструктаж машинистов для исключения

нештатных

ситуаций,

вызванных

“самопроизвольным”

переходом

радиостанции на другой канал!

ВНИМАНИЕ: В РЕЖИМЕ СРС ФУНКЦИЯ ПРИОРИТЕТНОГО КАНАЛА НЕ

РАБОТАЕТ;

- генерация субтоновых сигналов при передаче применять только при

работе с радиостанциями, имеющими ПШ, работающими по субтону.

ВНИМАНИЕ: БЕЗ НЕОБХОДИМОСТИ НЕ ВКЛЮЧАТЬ!;

- для ввода номеров частот каналов кнопкой «v» переместиться вниз по

меню и ввести номера в соответствии с таблицей Д.1 приложения Д. При

отсутствии необходимости ввода разных частот рекомендуется установить

одинаковые номера частот режимов «ПРС», «СРС1» и «СРС2», что исключит

потери связи при ошибочных переключениях режимов «СРС» – «ПРС»;

В режиме «УКВ ПРС», при работе в двухчастотном симплексе (различные

частоты приема-передачи), для обеспечения связи локомотив-локомотив при

нажатии кнопки «ЛОК», частоты приема и передачи меняются местами. При

опускании трубки в трубкодержатель пульта ПУ или нажатии вызовов «ДСП»,

«ДНЦ», «ЛИН» частоты приема и передачи возвращаются в исходное

состояние. Для исключения пропуска вызовов от стационарных радиостанций,

при нахождении локомотивной радиостанции в режиме реверса частот приема-

передачи, через 4с после отпускания тангенты микротелефонной трубки

(завершении передачи), УКВ приемопередатчик переходит в режим

сканирования и поочередно, с интервалом в 1с, производит прослушивание

прямой и реверсивной частоты приема. Тем самым обеспечивается

прослушивание канала передачи стационарных радиостанций (прямая

частота) и канала передачи локомотивных радиостанций (реверсивная

частота). Сканирование производится в течение 30с и, если за это время

отсутствовала несущая на одном из каналов или не нажималась тангента

трубки, то приемопередатчик возвращает частоты приема передачи в

исходное состояние и сканирование останавливается. Если на одной из двух

ЦВИЯ.464514.005-01 РЭ РВС-1-01

6 2

сканируемых частот появилась несущая, то сканирование останавливается и

приемопередатчик остается на этом канале.

2.2.13.2 Для регулирования уровня порога ПШ УКВ приемопередатчика

вернуться на верхний уровень меню “Конфигурирование”, где выбрать

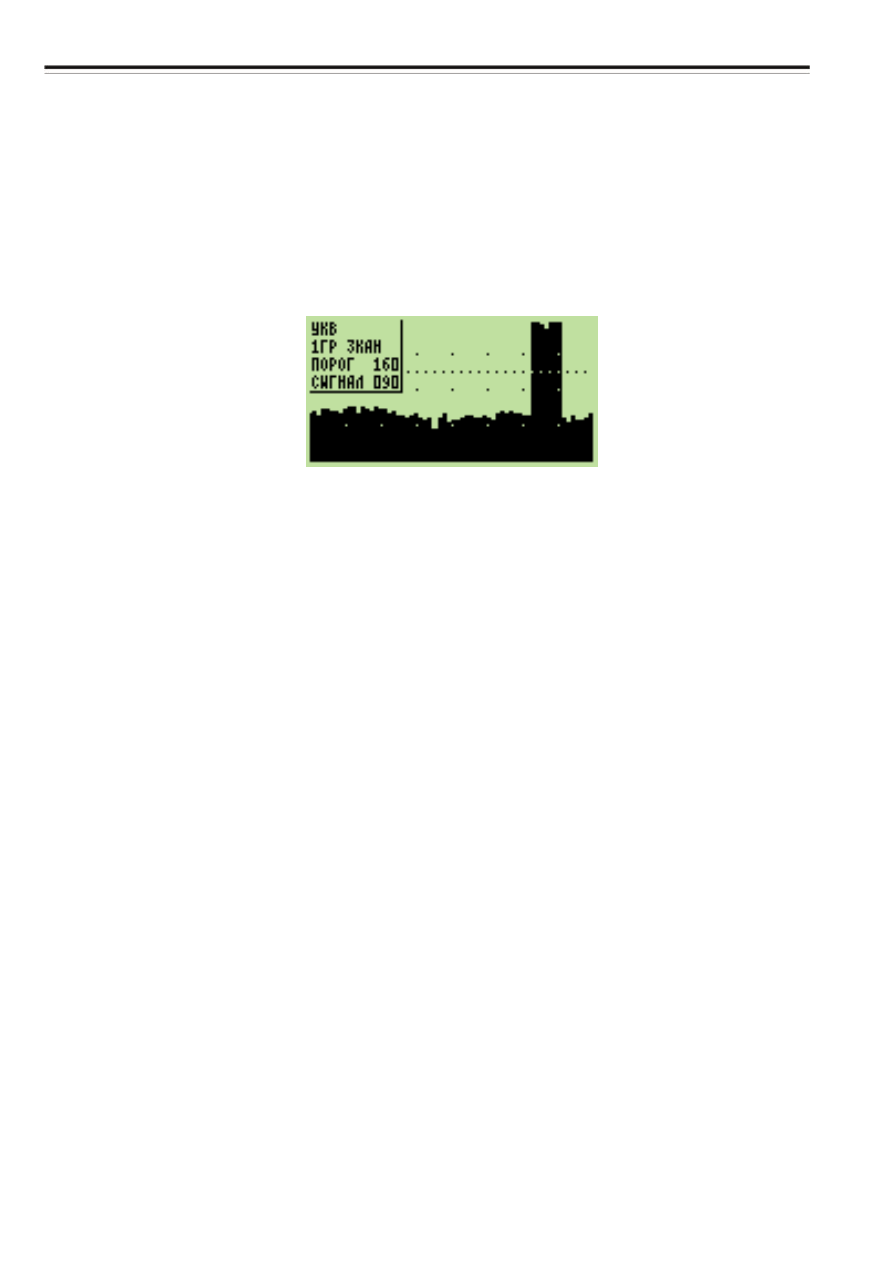

строку “Порог ПШ ПМ2 (УКВ)”. При входе открывается меню, представленное

на рисунке 35.

Рисунок 35

Порядок установки порогов ПШ в УКВ приемопередатчике не отличается

от КВ.

2.2.14 Конфигурирование параметров пульта ПУ

2.2.14.1 Для конфигурирования войти в меню “Конфигурирование”,

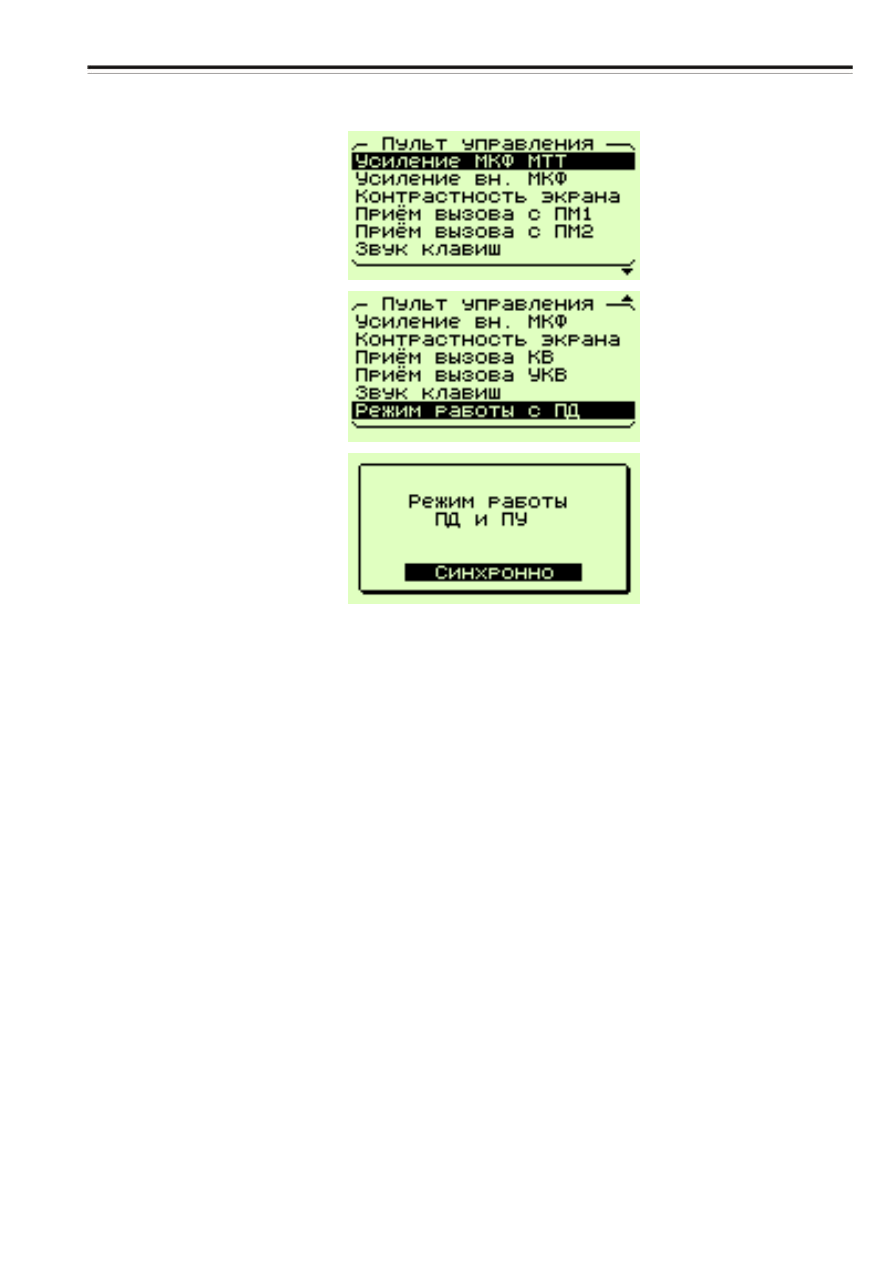

выбрать строку “Пульт управления (ПУ)”. После входа открывается меню,

представленное на рисунке 36.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

6 3

Рисунок 36

При установке параметров учитывать следующие особенности:

- “Усиление МКФ МТТ” - рекомендуемое значение параметра 55 единиц,

установки усиления распространяются на микрофон трубки МТТ и микрофон

пульта ПД;

- “Усиление вн. МКФ” –

рекомендуемое значение параметра

63 единицы, распространяется на внутренний аварийный микрофон пульта

ПУ;

- “Прием вызова с ПМ1“ и “Прием вызова с ПМ2“ включает голосовое

уведомление “Вызов КВ”, “Вызов УКВ” на громкоговоритель пульта при приеме

на неактивном диапазоне вызова 1000 Гц;

- параметр “Звук клавиш” задает сигнал озвучивания нажатия клавиш;

- режим работы с пультом дополнительным ПД возможен в двух

вариантах – ПД работает синхронно с пультом ПУ или независимо. В

синхронном режиме все переключения органов управления на ПУ будут

отрабатываться на ПД и наоборот.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

6 4

2.2.15 Мониторинг

2.2.15.1 Режим мониторинга применяется только в случае наличия

оборудованных участков пути стационарными радиостанциями с функцией

мониторинга локомотивных радиостанций. Алгоритм дистанционного контроля

радиостанций приведен в приложении Н. Для конфигурирования параметров

мониторинга войти в меню “Конфигурирование” и выбрать строку

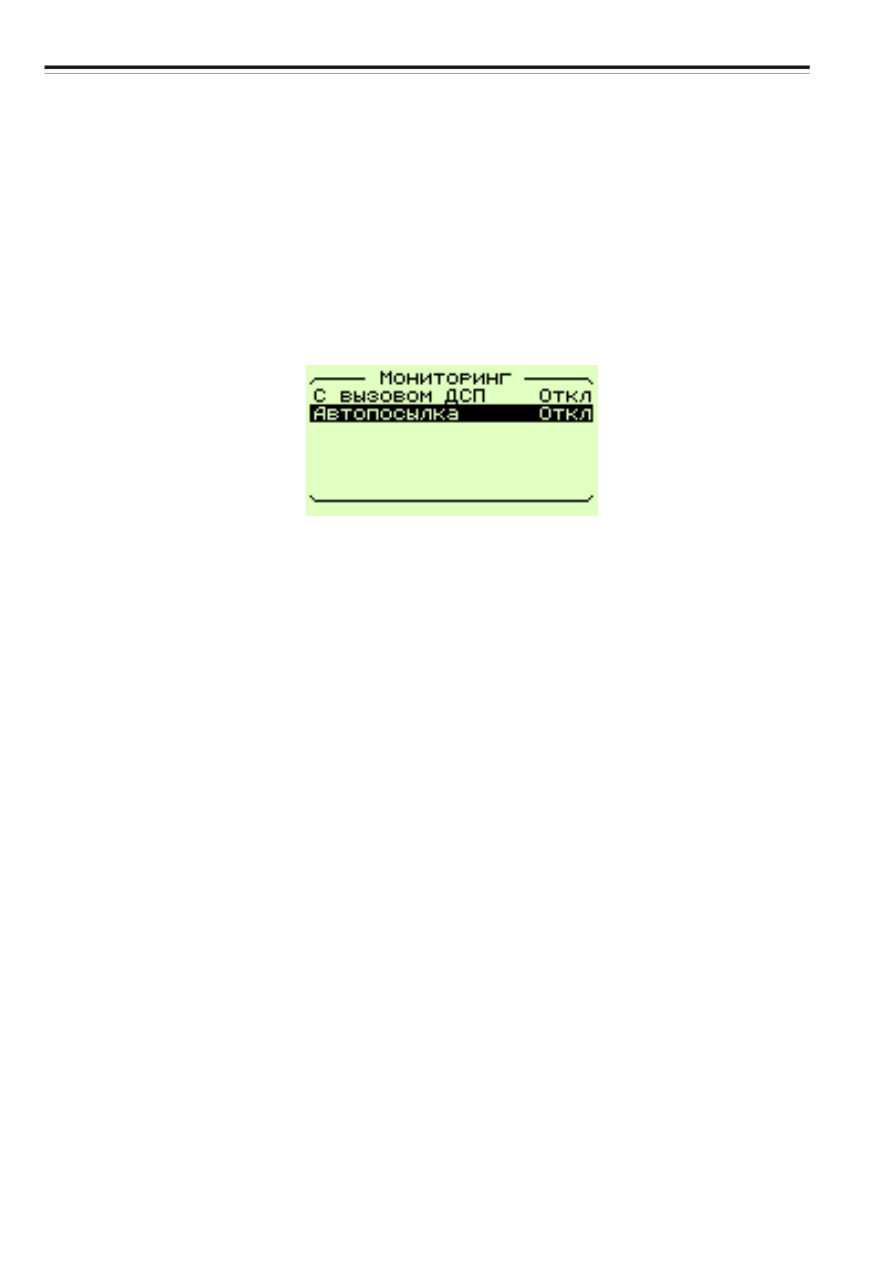

“Мониторинг”. После входа откроется меню, представленное на рисунке 37.

Рисунок 37

Параметры мониторинга:

- параметр “С вызовом ДСП” задает автоматическую посылку

информации о номере поезда, номере локомотива и исправности

радиостанции перед посылкой сигнала вызова «ДСП», «ДНЦ» и «РЕМ/ЛИН»;

параметр

“Автопосылка”

задает

автоматическую

посылку

информации о номере поезда, номере локомотива, типе радиостанции, ее

заводском номере и исправности радиостанции через заданный интервал

времени от 1 до 3ч, рекомендуется 3ч.

2.2.16 Тестирование радиостанции по «ТЕСТ 1»

2.2.16.1 При тестировании радиостанции по команде «ТЕСТ1»

проверяется исправность ее состояния на месте установки.

2.2.16.2 Для проведения тестирования на пульте ПУ радиостанции три

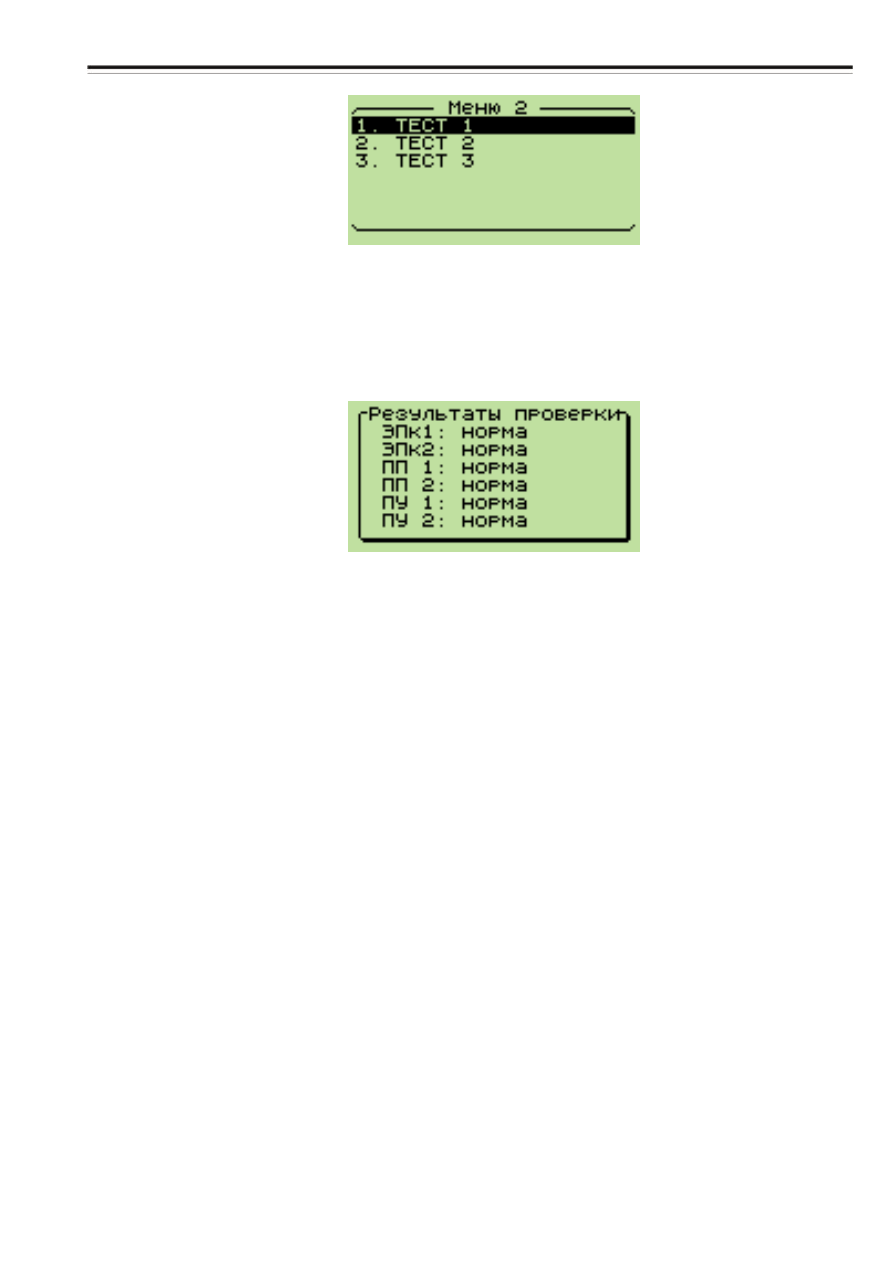

раза нажать клавишу «F» до появления на экране индикатора пульта меню

тестов, представленное на рисунке 38.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

6 5

Рисунок 38

2.2.16.3 Для проведения теста нажать клавишу “1”. После чего на экране

пульта отобразится информация о состоянии устройств радиостанции,

cогласно рисунку 39.

Рисунок 39

2.2.17 Тестирование радиостанции по алгоритму «ТЕСТ 2»

(обобщенный контроль) по инициативе от радиостанции

2.2.17.1 Перед проведением проверки «ТЕСТ2» провести проверку

«ТЕСТ1». При тестировании радиостанции по «ТЕСТ2» проверяется ее

состояние с помощью стенда СТОР-1М. Проверка производится в обобщенном

виде, без выдачи информации об отказавшем блоке. Для проведения проверки

в меню тестов нажать клавишу “2” пульта, после чего на экране пульта

появится надпись «ТЕСТ2», показанная на рисунке 40 и номера каналов

диапазонов КВ и УКВ на которых производится проверка:

- при необходимости установить каналы КВ и УКВ диапазонов

клавишами каналов. Номер группы и канала отображаются на индикаторе

пульта;

нажатием клавиши “УКВ” пульта перевести радиостанцию в УКВ

диапазон;

- нажатием клавиши “#” пульта ПУ начать проверку по ТЕСТ2, время

прохождения проверок не менее 20 с;

ЦВИЯ.464514.005-01 РЭ РВС-1-01

6 6

Рисунок 40

- по завершению ТЕСТ2 нажать клавишу “*” для возврата радиостанции

в исходное состояние, установить рабочие каналы КВ и УКВ диапазонов.

Если клавиша “*” не нажималась, то радиостанция автоматически вернется в

исходное состояние через 1 мин.

2.2.18 Тестирование радиостанции по алгоритму «ТЕСТ 3»

(уточненный контроль) по инициативе от радиостанции

2.2.18.1 Перед проведением проверки «ТЕСТ3» провести проверку

«ТЕСТ1». При тестировании радиостанции по команде «ТЕСТ 3» проверяется

исправность ее состояния с помощью стенда СТОР-1М. Для проведения

проверки в меню тестов нажать клавишу “3” пульта, после чего на экране

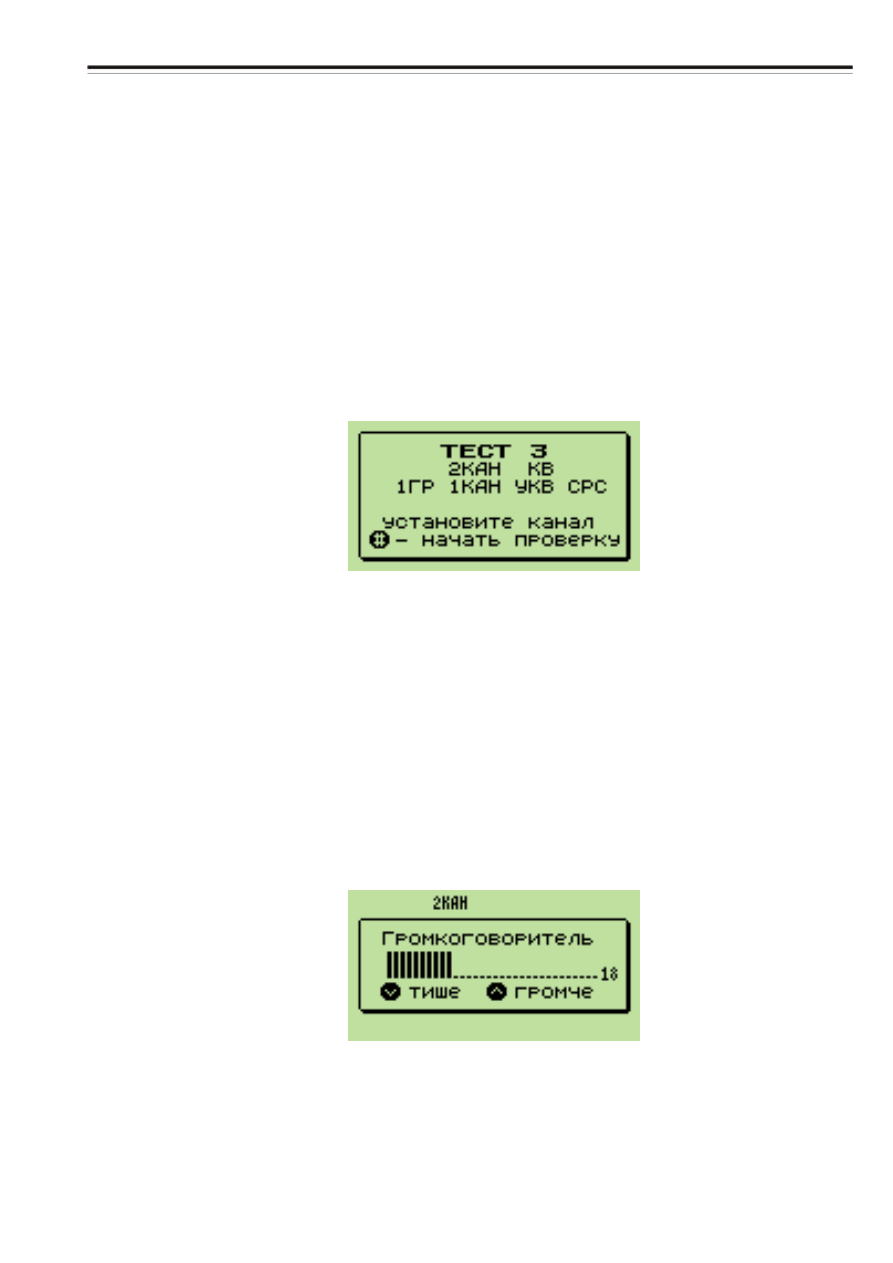

пульта должна появиться надпись ТЕСТ3 рисунок 41 и номера каналов в

диапазонах КВ и УКВ, на которых будет производиться проверка:

- при необходимости установить каналы КВ и УКВ диапазонов

клавишами каналов. Номер группы и канала отображаются на индикаторе

пульта;

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

6 7

- нажатием клавиши “УКВ” пульта перевести радиостанцию в УКВ

диапазон;

- нажатием клавиши “#” пульта начать проверку «ТЕСТ3», время

прохождения проверок не менее 20 с;

- для проверки речевого тракта использовать трубку МТТ пульта;

- по завершению «ТЕСТ3» нажать клавишу “*” для возврата в

исходное состояние, установить рабочие каналы КВ и УКВ диапазонов. Если

клавиша “*” не нажималась, то радиостанция автоматически вернется в

исходное состояние через 1 мин.

Рисунок 41

П р и м е ч а н и е - Алгоритмы дистанционного контроля “ТЕСТ2” и

“ТЕСТ3” от аппаратуры СТОР-1М приведены в приложении Н.

2.2.19 Регулировка громкости вынесенного громкоговорителя

2.2.19.1

Регулировка

громкости

вынесенного

громкоговорителя

производится клавишами ПУ «^» или «v». При этом на экране пульта

высвечивается меню «Громкость» рисунок 42 и графически отображается

текущее значение уровня громкости.

Рисунок 42

ЦВИЯ.464514.005-01 РЭ РВС-1-01

6 8

ВНИМАНИЕ:

- УРОВЕНЬ ГРОМКОСТИ НЕ МЕНЯЕТСЯ ПРИ НАХОЖДЕНИИ ПУЛЬТА

В РЕЖИМЕ КОНФИГУРАТОРА И ИЗМЕРИТЕЛЯ. В ЭТИХ РЕЖИМАХ

КЛАВИШИ «^» ИЛИ «v» ИСПОЛЬЗУЮТСЯ ДЛЯ ВЫБОРА ПУНКТОВ МЕНЮ;

- МИНИМАЛЬНЫЙ УРОВЕНЬ ГРОМКОСТИ УСТАНАВЛИВАЕТСЯ В

КОНФИГУРАТОРЕ.

2.2.20 Регулировка громкости встроенного громкоговорителя пульта

2.2.20.1 Для регулировки громкости встроенного в ПУ громкоговорителя

нажать и отпустить клавишу «F» пульта, при этом на экране пульта появится

меню «Громкость пульта» и отобразится текущий уровень громкости.

Клавишами ПУ «^» или «v» произвести регулировку громкости.

2.2.21 Дополнительные команды исходного меню конфигуратора

2.2.21.1 Для входа в меню дополнительных команд войти в верхний

уровень меню конфигурирования и клавишами ПУ «^» или «v» выбрать

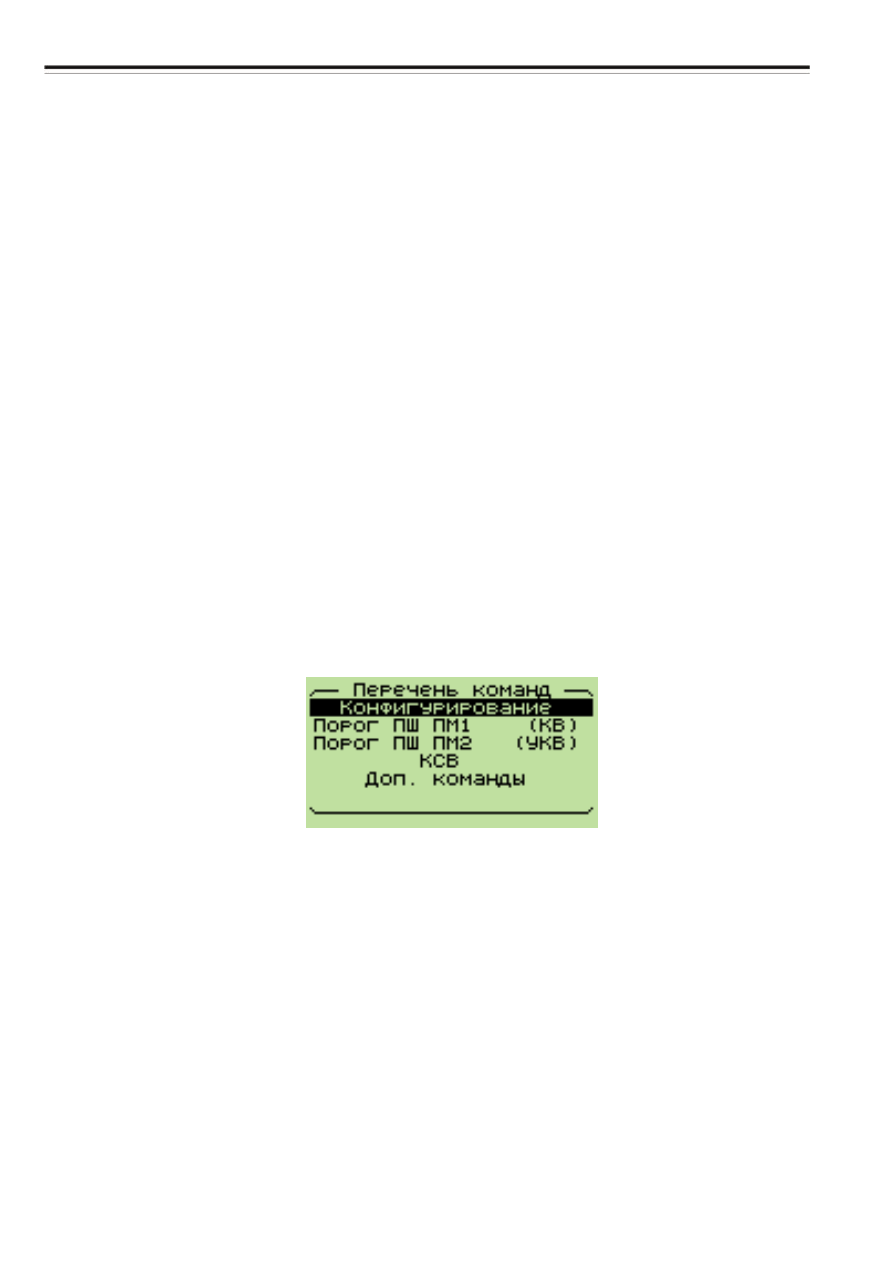

пункт меню “Доп. команды”, представленное на рисунке 43.

Рисунок 43

В открывшемся меню дополнительных команд, показанном на

рисунке 44 параметры имеют значения:

- параметр “Номер локомотива” служит для ввода номера локомотива;

- параметр “Генерация СИП РК” используется для радиостанции в

составе вагона лаборатории при избирательных вызовах радиостанций

через радиоканал по номерам СИП;

- параметр “Версия ПО” позволяет контролировать номера версий

прошивок программного обеспечения блоков и узнать их наработку в часах

(с момента последней прошивки ПО).

Радиостанция РВС-1-01. Руководство - часть 4
