Радиостанция РВС-1-01. Руководство

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

Настоящее руководство по эксплуатации предназначено для

ознакомления с семейством радиостанций РВС-1 (далее по тексту

радиостанция), представляющими собой универсальные двухдиапазонные

локомотивные симплексные радиостанции для сетей поездной, ремонтно-

оперативной и станционной радиосвязи на железнодорожном транспорте, а

также c конструкцией,

принципом

действия

характеристиками

радиостанции с целью обеспечения правильной и безопасной эксплуатации,

технического

обслуживания,

текущего

ремонта,

хранения

транспортирования.

Пользоваться радиостанцией может оператор, прошедший инструктаж

и изучивший настоящее руководство по эксплуатации, а также

аттестованный по «Правилам технической эксплуатации электроустановок

потребителей и правилам техники безопасности при эксплуатации

электроустановок потребителей» и имеющий квалификационную группу по

технике безопасности не ниже III.

Настоящее

руководство

распространяется

на

локомотивные

модификации радиостанции РВС-1-01 ЦВИЯ.464514.005-01, РВС-1-02

ЦВИЯ.464514.005-02,

РВС-1-04

ЦВИЯ.464514.005-04,

РВС-1-05

ЦВИЯ.464514.005-05, отличающихся друг от друга составом и количеством

входящих в комплектацию блоков.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

1 Описание и работа изделия

1.1 Назначение изделия

1.1.1 Радиостанция в зависимости от исполнения предназначена для

работы в линейных и радиальных сетях технологической радиосвязи на

железнодорожном транспорте в качестве локомотивной или возимой

радиостанции.

1.1.2 Обозначение, наименование и назначение радиостанции

приведены в таблице 1.

Таблица 1

Наименование изделия

Обозначение

Назначение

Радиостанция РВС-1-01

ЦВИЯ464514.005-01 Локомотивный вариант с

двойным управлением
для двухкабинных
локомотивов

Радиостанция РВС-1-02

ЦВИЯ464514.005-02 Локомотивный вариант с

одинарным управлением
для однокабинных
локомотивов

Радиостанция РВС-1-04 ЦВИЯ464514.005-04 Возимый двухкабинный

вариант для работы на
ССПС

Радиостанция РВС-1-05 ЦВИЯ464514.005-05 Возимый однокабинный

вариант для работы на
ССПС

1.1.3

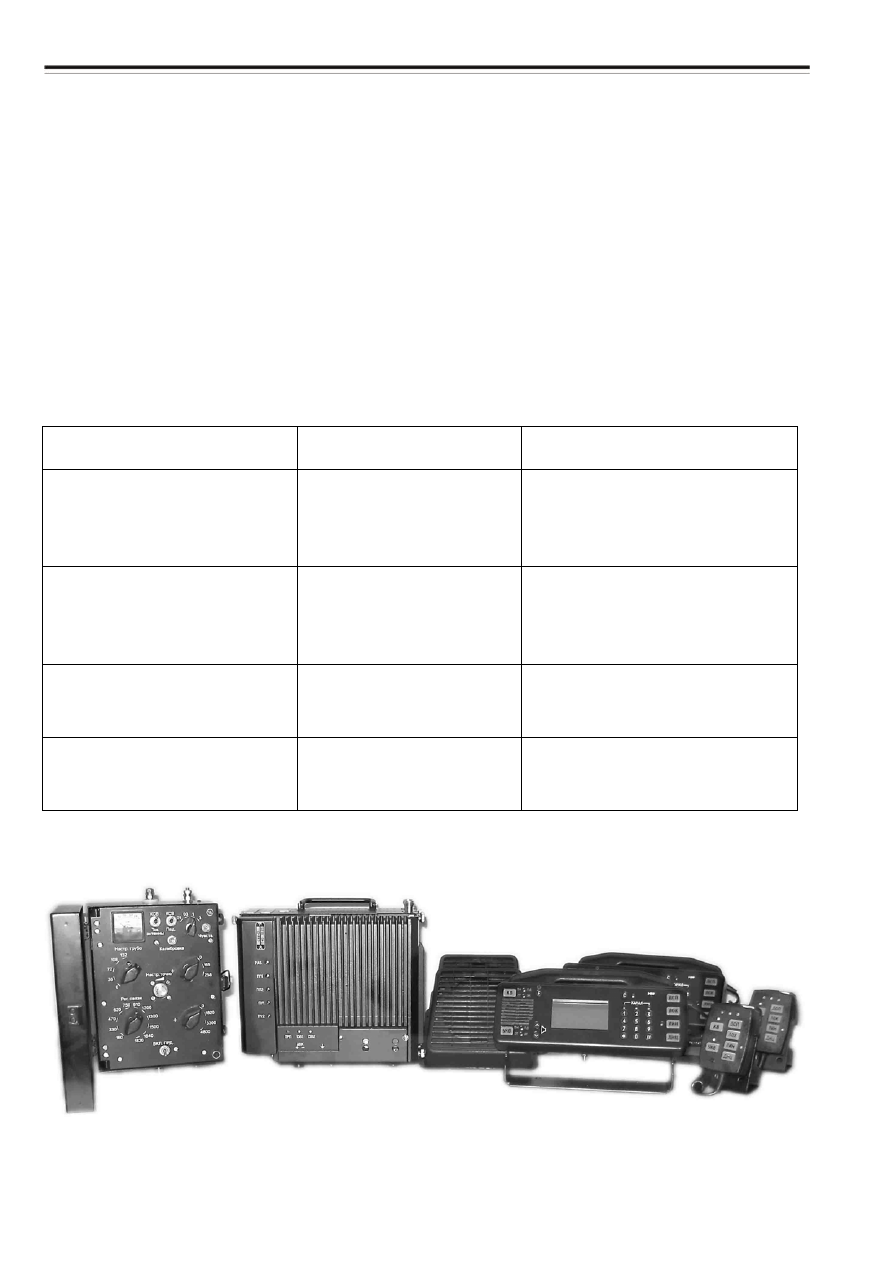

Общий вид радиостанции представлен на рисунке 1.

Рисунок 1

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

1.2 Состав радиостанции

1.2.1 Радиостанция состоит из:

- блока радиооборудования БАРС;

- пультов ПУ и дополнительных пультов ПД;

- антенно-согласующего устройства АнСУ-В;

- громкоговорителей;

- локомотивных антенн метрового диапазона.

1.2.2. Конструктивно БАРС выполнен в виде стального штампованного

каркаса, размещаемого на основании ЦВИЯ.301314.076 из комплекта

монтажных частей. Крепление - на стене или горизонтальной поверхности.

1.2.3 Пульт ПУ выполнен в металлическом корпусе и размещается в

кабине машиниста локомотива. Пульт ПД выполнен в пластмассовом

корпусе, для установки предусмотрен держатель.

1.2.4 АнСУ-В выполнено в виде стального настенного шкафа,

размещаемого в отсеках подвижного состава.

1.2.5 Типы и характеристики локомотивных антенн метрового

диапазона приведены в таблице А.1 и на рисунках А.1, А.2 приложения А.

1.2.6 Блок радиооборудования БАРС состоит из:

- блок автоматики САУ;

- блок питания ЭП;

- приемопередатчик ПП-1 КВ диапазона;

- приемопередатчик ПП-2 УКВ диапазона.

1.2.7 Состав радиостанции приведен в таблице 2

ЦВИЯ.464514.005-01 РЭ РВС-1-01

Таблица 2

Количество на исполнение

ЦВИЯ.464514.005-

Приме

чание

Обозначение

Наименование

01 02 04 05

ЦВИЯ.464514.006-01

БАРС-01 1

-02

БАРС-02

ЦВИЯ.465412.090

ПУ 2

ЦВИЯ.465412.093

ПД 2

ЦВИЯ.468567.002

АнСУ-В 1

ЦВИЯ.642131.004

МТТ 2

ЦВИЯ.431121.008

Громкоговоритель 2

ЦВИЯ.464951.018-01

КМЧ-01

1 1

ЦВИЯ.464951.018-02

КМЧ-02

ЦВИЯ.454514.005-01 ВЭ Ведомость

эксплуатационных
документов

1 1

- 02 ВЭ

Ведомость
эксплуатационных
документов

1 1

ЦВИЯ.464956.098-01

Комплект упаковок 1

1 1

ЦВИЯ.464689.005

Антенна АЛ/2

ЦВИЯ.464689.006

Антенна АЛП

1* 1* 1* 1*

ГОСТ11326.4-79

Кабель РК-50-7-11 1

L=30м

TУ3574-006-001.450.628-
01-99

Кабель ЭКС-ШВПВЭ-
5 2х2х0,6

1 1 1 1 L=7м

ТУ3574-006-001.450.628-
01-99

Кабель ЭКС-ШВПВЭ-
5 4х2х0,6

1 1

L=30м

* - Тип определяется договором на поставку.

Примечания
1 Состав КМЧ приведен в таблице Б.1 приложения Б.

2 Вариант РВС-1-07 для формирования заказных спецификаций приведен в

таблице В.1 приложения В.

1.3 Технические характеристики

1.3.1 По основным электрическим параметрам при работе в метровом

диапазоне волн радиостанция соответствует требованиям ГОСТ 12252 для

радиостанций второго типа.

По виду защиты от поражения электрическим током радиостанция

относится к классу 01 по ГОСТ 12.2.007.0. Радиостанция имеет клемму для

подключения заземления. Сопротивление изоляции между корпусом и

цепями питания - не менее 20 МОм.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

Входные клеммы подключения бортовой сети изолированы от корпуса

радиостанции и имеют электрическую прочность не менее 1000 В.

Электрическое сопротивление между клеммой защитного заземления

на корпусе блока БАРС, и самим корпусом - не более 0,1 Ом.

Напряженность электромагнитного поля, создаваемого передатчиками

радиостанции на рабочих местах пользователей и в местах возможного

нахождения обслуживающего персонала, не превышает по электрической

составляющей в диапазоне МВ 5 В/м, в диапазоне ГМВ 50 В/м.

1.3.2

Радиостанция

обеспечивает

совместную

работу

эксплуатируемой на сети железных дорог аппаратурой радиосвязи системы

«Транспорт» и комплекса ЖРУ (возимыми радиостанциями РВ-1, РВ1М,

РВ-1.1М, 42РТМ-А2-ЧМ, стационарными радиостанциями 43РТС-А2-ЧМ,

РС-6, РС-46М, РС-46МЦ, РС-46МЦВ).

1.3.3 Радиостанция обеспечивает:

- установление соединений и ведение переговоров с помощью пультов

управления ПУ, дополнительных пультов ПД и внешнего громкоговорителя;

- подключение регистратора переговоров;

- взаимодействие с аппаратурой ТУ-ТС и речевыми информаторами;

- сопряжение по стыку RS-232 с тестовым оборудованием

(персональная ЭВМ) для контроля работоспособности, управления и

конфигурирования.

1.3.4 Характеристики радиооборудования

1.3.4.1

Электрические

параметры

характеристики

приемопередатчиков радиостанции приведены в таблице Г.1 приложения Г.

1.3.4.2 Радиостанция обеспечивает работу в диапазоне ГМВ в режиме

одночастотного симплекса на частотах 2130 или 2150 кГц, переключаемых

оперативно. В диапазоне МВ радиостанция обеспечивает работу на трех

группах частот по три канала в группе для режима «ПРС» и шести группах

частот по три канала в группе для режима «СРС», переключаемых

оперативно в режиме одно или двухчастотного симплекса на любой (любой

ЦВИЯ.464514.005-01 РЭ РВС-1-01

1 0

паре) из 172 рабочих частот в диапазоне от 151,725 до 156,000 МГц с

разносом частот между соседними каналами 25 кГц. В диапазоне МВ для

режимов работы «СРС» и «ПРС» обеспечивается независимая установка

рабочих частот для каждого режима работы.

Рабочим частотам присвоены порядковые номера:

- частоты со 151,725 по 154,000 МГц - номера с первого по 92;

- частоты со 155,000 по 155,975 МГц - номера с 93 по 132;

- частоты со 154,025 по 154,975 МГц - номера с 133 по 171;

- частота 156,000 МГц – номер 172.

Выбор и установку рабочих частот в условиях эксплуатации

производится по присвоенным им порядковым номерам. Соответствие

значений и номеров частот в диапазоне МВ приведено в таблице Д.1

приложения Д. Выбор рабочих каналов с пульта управления выполняется по

номеру частотной группы и по номеру канальной клавиши.

1.3.4.3 В гектометровом диапазоне радиостанция обеспечивает работу

со штатными антеннами локомотивов длиной от 8 до 15м (с заземленным

концом) индуктивностью от 9 до 24 мкГн и активным сопротивлением от 1,5

до 14 Ом.

В диапазоне МВ радиостанция обеспечивает работу с антеннами типа

АЛ/2, АЛП или аналогичными, с входным сопротивлением 50 Ом.

1.3.4.4 Радиостанция обеспечивает круглосуточную работу при

отношении времени режимов "ПЕРЕДАЧА" и "ПРИЕМ" 1:3. Время

непрерывной работы на передачу - не более 60 с (автоматическое

ограничение времени передачи).

1.3.5 Управление радиостанцией

1.3.5.1 Управление радиостанцией производится:

- одним или двумя пультами управления ПУ;

- с дополнительного пульта управления ПД;

- от устройств ТУ-ТС и аудиоинформаторов.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

1 1

1.3.6 Характеристики радиостанции при ее работе в сетях

радиосвязи

1.3.6.1 Радиостанция обеспечивает работу в одном из вариантов:

- возимый или локомотивный вариант для работы в сетях ПРС и РОРС;

- возимый или локомотивный вариант для работы в сетях СРС.

Переключение режимов работы «СРС – ПРС» производится оперативно.

1.3.6.2 В радиостанции обеспечивается диагностика состояния блоков

и узлов от пультов управления ПУ.

1.3.6.3

Радиостанция

обеспечивает

дистанционный

контроль

работоспособности основных узлов от СТОР-1М или системы мониторинга

стационарной

радиостанции.

Периодичность

контроля

определяется

оператором СТОР-1М или конфигуратором стационарной радиостанции.

1.3.6.4 Радиостанция обеспечивает вынос пультов управления ПУ на

расстояние до 100 м четырехжильным кабелем с питанием от блока БАРС.

1.3.7

Характеристики

локомотивного

(возимого)

варианта

радиостанции при работе в сетях ПРС и РОРС

1.3.7.1 Выполняются требования 1.3.6.2, 1.3.6.3.

1.3.7.2 При приеме из радиоканала сигнала вызова частотой 1000 Гц

радиостанция переходит из режима «ДЕЖУРНЫЙ ПРИЕМ» в режим

«ПРИЕМ» на 15 с, при этом вызывной сигнал воспроизводится в

громкоговорителе пульта с громкостью, определяемой положением

регулятора громкости. Прием вызова сопровождается световой индикацией,

которая выключается при снятии трубки МТТ или пульта ПД с держателей,

либо по истечении 15 с. Если трубка МТТ или пульт ПД не будут сняты в

течение 15 с, то радиостанция вернется в режим «ДЕЖУРНЫЙ ПРИЕМ».

Вызывные сигналы частотой 700, 1000 и 1400 Гц, передаваемые в

радиоканал с пульта, прослушиваются в громкоговорителе пульта с

громкостью, определяемой положением регулятора громкости.

1.3.7.3 Режим «ДЕЖУРНЫЙ ПРИЕМ» обеспечивается при:

- нахождении в держателях трубки МТТ и пульта ПД;

ЦВИЯ.464514.005-01 РЭ РВС-1-01

1 2

- повторном нажатии кнопок выбора диапазона «КВ» для диапазона

ГМВ или «УКВ» для диапазона МВ на пульте ПУ и ПД.

1.3.7.4 Режим «ПРИЕМ» обеспечивается при:

- снятии с держателя трубки МТТ или пульта ПД;

- приеме тонального вызова частотой 1000 Гц;

- первом нажатии на пультах кнопки «КВ» для диапазона ГМВ или

«УКВ» для диапазона МВ;

- после отпускания тангенты трубки МТТ, пульта ПД или окончании

передачи вызывных сигналов.

1.3.7.5 Режим «ПЕРЕДАЧА» обеспечивается при:

- нажатии тангенты трубки МТТ или пульта ПД;

- получении команды «ПРД» от устройства ТУ-ТС;

- включении тумблера «ВКЛ ПРД» на АнСУ-В (в диапазоне ГМВ);

- нажатии на кнопку «С» пульта ПУ.

1.3.8

Характеристики

локомотивного

(возимого)

варианта

радиостанции при работе в сетях СРС

1.3.8.1 Выполняются требования 1.3.6.2, 1.3.6.3, 1.3.7.5.

1.3.8.2 Радиостанция обеспечивает два режима работы: «ПРИЕМ»,

«ПЕРЕДАЧА» для диапазона МВ, ПРИ ЭТОМ ПРИЕМ ВЫЗОВА В ГМВ

ДИАПАЗОНЕ БЛОКИРОВАН.

1.3.9 Характеристики САУ

1.3.9.1 САУ обеспечивает выполнение следующих функций:

- взаимодействие приемопередатчиков, пультов ПУ, ПД, устройств

ТУ-ТС;

- реализацию алгоритмов работы в радиосетях ПРС, СРС и РОРС;

- хранение и загрузку в устройства радиостанции конфигурируемых

параметров.

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

1 3

1.3.9.2

блоку

САУ

производится

подключение

внешних

громкоговорителей, устройств ТУ-ТС, регистратора переговоров (цепи

сопряжения таблица Е.1 приложения Е).

1.3.10 Характеристики пульта управления ПУ

1.3.10.1 Пульт ПУ обеспечивает:

- ведение переговоров с помощью трубки МТТ, встроенного

микрофона,

встроенного

громкоговорителя.

Встроенный

микрофон

включается кнопкой «С»;

- передачу в радиоканал вызывных сигналов с частотами 700, 1000,

1400 и 2100 Гц с контролем в громкоговорителе и трубке МТТ;

- звуковое и визуальное отображение приема вызывного сигнала с

частотой 1000 Гц;

- громкоговорящую связь между двумя пультами без выхода в

радиоканал в режиме служебной связи;

- оперативное переключение групп частот в УКВ диапазоне, рабочих

каналов и световую индикацию режима работы радиостанции на конкретном

канале;

- индикацию на графическом индикаторе режима работы и выбранного

номера канала;

- плавную раздельную регулировку громкости сигналов во встроенном

и выносном громкоговорителе;

- перевод радиостанции в режим «ПЕРЕДАЧА» при нажатии тангенты

МТТ, кнопки «С»;

- отображение и оперативное переключение режимов работы

радиостанции (СРС или ПРС);

- конфигурирование параметров радиостанции;

- диагностику состояния блоков и узлов радиостанции;

- световую сигнализацию о включении радиостанции и пульта;

- грубую оценку КСВ антенн.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

1 4

1.3.10.2 Мощность сигнала низкой частоты, подводимая к встроенному

громкоговорителю пульта, составляет не менее 250 мВт с плавной

регулировкой от 20 мВт до максимальной.

1.3.10.3 Электропитание ПУ осуществляется от блока БАРС

напряжением 13В. Минимально допустимое напряжение питания на входе

пульта не менее 6В.

1.3.10.4 Ток потребления пульта ПУ от блока БАРС– не более 0,3 А.

1.3.10.5 Радиостанция обеспечивает работу с пультами ПУ по

физическим четырехпроводным линиям связи (из них два провода –

питание).

Связь

по

линии

ПУ-САУ

осуществляется

цифровым

помехоустойчивым кодом, рабочая полоса частот сигналов в линии связи –

до 300 кГц. Форма огибающей сигнала – близкая к параболе. Параметры

тракта передачи пульта приведены в таблице 3, параметры тракта приема

пульта приведены в таблице 4.

Таблица 3

Наименование параметра передачи

Норма параметра

Уровень сигнала (действующее значение), дБ

минус 5

Выходное сопротивление в полосе рабочих частот, Ом

120 ± 50

Таблица 4

Наименование параметра приема

Норма параметра

Уровень сигнала (действующее значение), дБ

минус 25

Входное сопротивление в полосе рабочих частот, Ом 120

±50

1.3.11 Характеристики пульта дополнительного ПД

1.3.11.1 Пульт ПД обеспечивает:

- ведение переговоров с помощью встроенного микрофона;

- передачу в радиоканал вызывных сигналов с частотами 700, 1000,

1400 и 2100 Гц;

- визуальное отображение приема вызывного сигнала частотой 1000 Гц

зеленым свечением светодиода «ОТ/ЗК»;

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

1 5

- оперативное переключение каналов в КВ и УКВ диапазонах (в УКВ

диапазоне - в пределах выбранной на ПУ группы частот);

- индикацию светодиодным индикатором выбранного номера канала;

- перевод радиостанции в режим «ПЕРЕДАЧА» при нажатии клавиши

«ПЕРЕДАЧА»;

- световую сигнализацию включения радиостанции подсветкой кнопок;

- оперативную регулировку громкости выносного громкоговорителя.

1.3.11.2 Максимальная длина соединительных кабелей ПУ – ПД не

более 10 м.

1.3.11.3 Ток потребления пульта ПД – не более 0,1 А.

1.3.12 Параметры блока питания

1.3.12.1 Блоки питания, входящие в состав БАРС, имеют индикацию

переполюсовки,

защиту

от

переполюсовки

напряжения

источника

постоянного тока и световую индикацию о включенном состоянии. Блок

питания выдерживает кратковременные перенапряжения и пропадания сети

основного источника питания с параметрами согласно таблице 5.

Таблица 5

Тип блока

питания

Напряжение

питания, В

Величина

перенапря-

жения, В

Длительность

перенапря-

жения, мс

Длительность

пропадания

напряжения, мс

Локомотивный

от 35 до 155

725

Возимый

от 10 до 32

160

1.3.12.2 Источник электропитания возимого и локомотивного

вариантов радиостанции имеет два канала выходного напряжения 13 В

постоянного тока. При отказе одного из каналов электропитания

радиостанция автоматически переходит на резервный канал питания, без

сбоев в работе радиостанции

1.3.12.3 Мощность, потребляемая радиостанцией:

- не более 40 Вт - в режимах «ДЕЖУРНЫЙ ПРИЕМ» и «ПРИЕМ»;

- не более 150 Вт - в режиме «ПЕРЕДАЧА» при одновременной работе

приемопередатчиков диапазонов ГМВ и МВ

ЦВИЯ.464514.005-01 РЭ РВС-1-01

1 6

1.3.13 Условия эксплуатации

1.3.13.1

По

климатическим

механическим

воздействиям

радиостанция удовлетворяет требованиям ГОСТ 16019 группа В5 второй

степени жесткости. Условия эксплуатации составных частей pадиостанции

пpиведены в таблице 6.

1.3.13.2 Для индикатора пульта управления ПУ нижняя рабочая

температура составляет минус 20 ºС.

Таблица 6

Наименование параметра

Блок БАРС

Пульт ПУ

АнСУ-В,

антенна

Рабочая

температура

окружающей

среды,ºС:
- минимальная
- максимальная

-40

+55

- 40
+55

- 50
+55

Темпеpатуpа окpужающей сpеды, ºС при
относительной влажности воздуха 93 %

40 40

Синусоидальная вибрация:
- диапазон частот, Гц:
- амплитуда ускорения, g:

10-100

Многократные механические удары,
пиковое ударное ускорение, g:

1.4 Устройство и работа

1.4.1 Локомотивный и возимый вариант радиостанции

1.4.1.1 Пользователями радиостанции являются:

- машинисты и помощники машиниста локомотивов;

- аппаратура ТУ-ТС.

1.4.1.2 Радиостанции устанавливаются в кабине машинистов

локомотивов или специально предусмотренных местах подвижного состава.

1.4.1.3 Машинист локомотива может вызвать другой локомотив, ДСП,

ДНЦ1 или ДНЦ2 с помощью пульта ПУ и ПД. Для этого необходимо нажать

соответствующие кнопки на панели пульта ПУ или ПД. Вызов ДНЦ1

передается тональным сигналом частотой 700 Гц (кнопка «ДНЦ»), вызов

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

1 7

ДНЦ2 - 2100 Гц (кнопка «ЛИН»), вызов ДСП – 1400 Гц (кнопка «ДСП»), вызов

локомотива – 1000 Гц (кнопка «ЛОК»).

Вызов сопровождается звуковым сигналом в громкоговорителе пульта,

по окончанию которого машинист голосом вызывает абонента. Ведение

переговоров осуществляется с помощью трубки МТТ, пульта ПД,

встроенного микрофона пульта ПУ и громкоговорителя (работа с

встроенным микрофоном пульта ПУ осуществляется при отказе трубки МТТ).

1.4.1.4 При работе в КВ диапазоне машинист локомотива может

перевести радиостанцию на другой канал нажатием кнопок «1» или «2» на

пульте ПУ или ПД. Индикация выбранного канала осуществляется

свечением соответствующего светодиода на передней панели пультов ПУ,

ПД и отображается на ЖК индикаторе.

1.4.1.5 При работе в УКВ диапазоне машинист локомотива может

перевести радиостанцию на другой канал в пределах одной группы

нажатием кнопок от «1» до «3» или на другую группу частот. Переход на

другую группу производится при нажатой и удерживаемой клавише «УКВ»

нажатием одной из кнопок от «1» до «3» на пульте ПУ. Индикация

выбранного

канала

осуществляется

свечением

соответствующего

светодиода на передней панели пульта ПУ и ПД. Индикация группы

осуществляется на графическом индикаторе пульта ПУ и светодиодами

рядом с кнопками «1», «2», «3» на пульте ПУ при нажатой и удерживаемой

кнопке «УКВ».

1.4.1.6 Контроль исправности радиостанции производится с помощью

СТОР-1М. Инициатором проверки может быть как оператор локомотивной

радиостанции, так и СТОР-1М. Результаты проверки выводятся на СТОР-1М.

Контроль исправности радиостанции с пульта ПУ производится

посылкой команды ТЕСТ1. Результаты тестирования выводятся на экран

пульта ПУ.

ЦВИЯ.464514.005-01 РЭ РВС-1-01

1 8

1.5 Устройство и работа составных частей радиостанции

1.5.1 Основой радиостанции является блок БАРС, структурная схема

которого представлена на рисунке 2.

БАРС содержит в своем составе:

- ПП-1 – приемопередатчик диапазона ГМВ;

- ПП-2 – приемопередатчик диапазона МВ;

- САУ – устройство связи и автоматики;

- ЭП – источник электропитания.

1.5.2 САУ обеспечивает взаимодействие приемопередатчиков, пультов

управления, устройств ТУ-ТС, персонального компьютера. В САУ хранятся

конфигурируемые параметры радиостанции, которые по включению

загружаются в соответствующие устройства.

Структура САУ представлена на рисунке 3.

БАРС

К ЛДС

Рисунок 2

САУ

К ПУ2

К ТУ-ТС

магнитофону

К МТТ

К ПУ1

ПП-1 (КВ)

К антенне

КВ (АнСУ)

ПП-2 (УКВ)

К антенне

УКВ

К ПК

ЭП

Сеть

электропитания

РВС-1-01 ЦВИЯ.464514.005-01 РЭ

1 9

Алгоритм функционирования следующий: сигналы от адаптера

телеуправления АТУ, интерфейсов пультов управления ИПУ, интерфейса

служебного канала по последовательному каналу (общей шине с временным

разделением каналов) поступают на цифровой сигнальный процессор ЦСП

типа TMS320VC54, который производит обработку и коммутацию потоков. К

ЦСП также по последовательному каналу подключены приемопередатчики

ПП-1 и ПП-2. Управляет работой радиостанции микроконтроллер МК типа

ATMEGA128, подключенный к ЦСП, он же обеспечивает хранение всей

системной информации.

Интерфейс служебного канала связан с усилителем звуковой частоты,

к которому подключается громкоговоритель.

Интерфейс пульта управления представляют собой микросхему

цифрового канала (U - интерфейс), обеспечивающую передачу цифровой

информации в дуплексном режиме по двухпроводной линии связи.

1.5.3 Приемопередатчик ПП-1 предназначен для преобразования

низкочастотных информационных аналоговых сигналов в радиочастотные

сигналы КВ диапазона, их передачу (прием) через антенно-согласующее

устройство АнСУ-В и антенну. Структура ПП-1 представлена на рисунке 4.

Рисунок 3

МК

ЦСП

АТУ

К ТУ-ТС

ИПУ1

К ПУ1

ИПУ2

К ПУ2

ИСК

УМ

К магнитофону

МТТ

К ПП-1

К ПП-2

К ГГ

К ПК

ЦВИЯ.464514.005-01 РЭ РВС-1-01

2 0

В состав приемника входят: антенный коммутатор на pin-диодах,

управляемый аттенюатор с шагом в 10 дБ и максимальным подавлением до

40 дБ, полосовой фильтр, подавитель импульсных помех, смеситель,

фильтр ПЧ-1, усилитель ПЧ-1, микросхема приемника-преобразователя,

сигнальный процессор.

В состав передатчика входят: предварительный усилитель, усилитель

мощности, ответвитель, детекторы падающей и отраженной волн, АРМ.

В состав цифровой части входят: ГУН, синтезатор на микросхеме

ALTERA, делитель частоты на 6, сигнальный процессор.

1.5.4 Принцип действия ПП-1 заключается в следующем: управляемый

аттенюатор предназначен для увеличения динамического диапазона

приемника. Высоколинейный смеситель обеспечивает нормальную работу

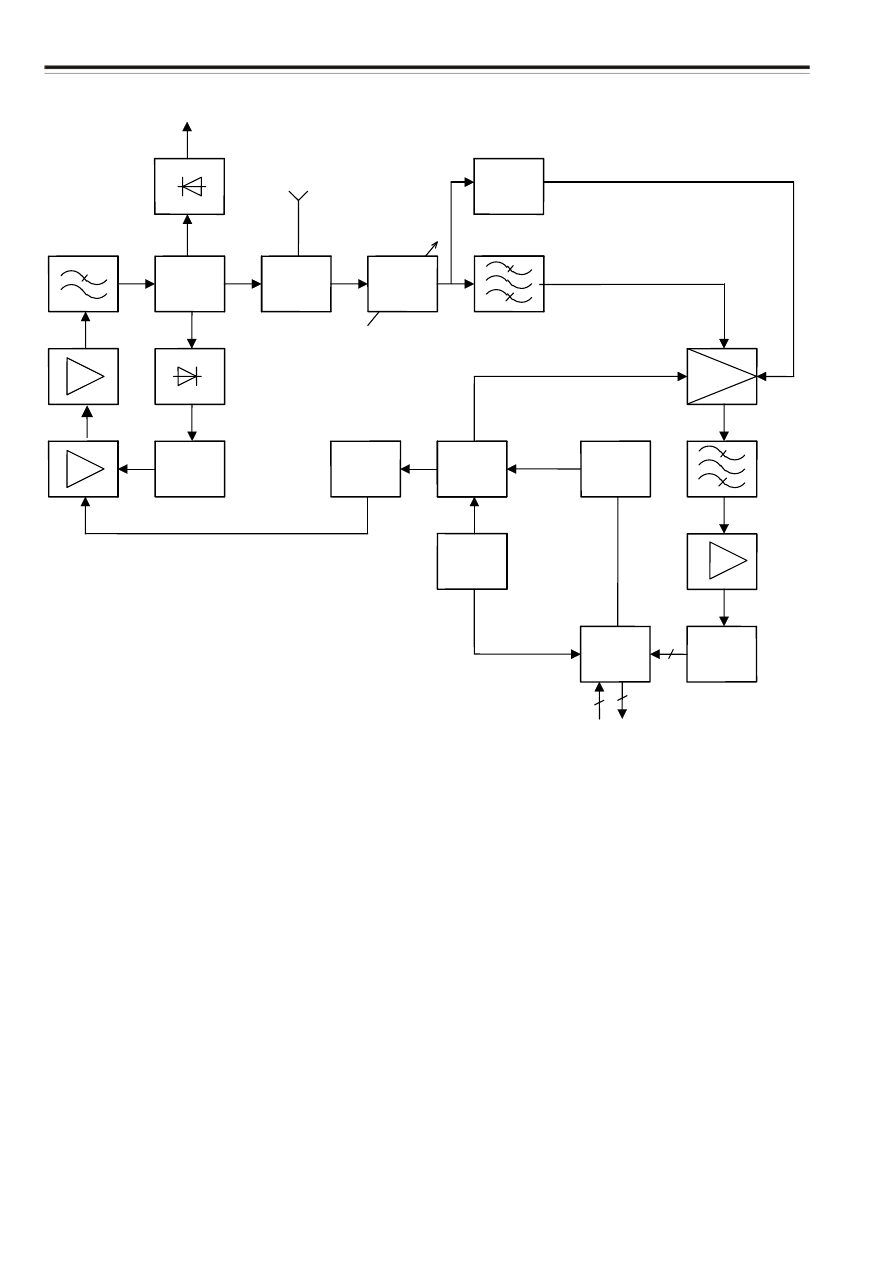

Рисунок 4

DSP

Х/У

АРМ

Пад.

ОГ

F/6

Цифровой поток

ГУН

Модулятор

КОДЕК

ОТВ

Отр

АП

5мкВ..1В

АТТ

12Вт

0дБ, 10дБ..40дБ

ПИП

УУ

ФНЧ

ПФ

СМ

ПФ

Радиостанция РВС-1-01. Руководство - часть 1
