Теплосчётчик Карат-Компакт 2-213. Руководство

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213



объему теплоносителя (воды);



количеству потребляемой электроэнергии.

Характеристики принимаемого сигнала от внешних устройств:



максимальное сопротивление замкнутого контакта

150 Ом;



сопротивление изоляции, не менее

10010

Ом;



минимальный интервал между импульсами, не менее

200 мс;



длительность импульса, не менее

100 мс.

Теплосчетчики поставляются с подключенным кабелем

передачи

сигналов интерфейсов. Максимальная длина кабеля

не более 10 м.

Подключение кабеля к внешним устройствам показано в таблице 6.
Таблица 6 – Маркировка проводов импульсного входа/выхода

Маркировка проводов

Сигналы

Назначение проводов

Зеленый

N 1

Вход 1

Желтый

N 2

Вход 2

Серый

N 3

Вход 3

Розовый

GND

Общий провод

Импульсные входы не входят в базовую комплектацию, теплосчет-

чики в данных исполнениях поставляются по заказу.

1.5.5. Отображение и сохранение параметров

В архивах теплосчетчика могут храниться следующие параметры:



Дата – час день месяц год архивной записи;

 Q –

тепловая энергия;

 V –

объем теплоносителя (или G – масса теплоносителя);



Т1 – температура теплоносителя в подающем трубопроводе;



Т2 – температура теплоносителя в обратном трубопроводе;



ΔТ – разность температур между ПТ и ОТ;

 V

1, V2, V3 – объем воды по числоимпульсным входам (отобра-

жается на ЖКИ если входы есть в исполнении прибора);



Тнар – время наработки (время корректной работы ПТУ).

Количество параметров, хранящихся в архивах, зависит от схемы

измерения и определяется при конфигурировании теплосчетчика.

Журнал событий содержит информацию о НС, возникающих в про-

цессе эксплуатации,

которая доступна к просмотру только на ПК:



Вкл. приб. – включение прибора или сброс процессора;



Батарея – пониженное напряжение батареи питания;

 vmin –

расход теплоносителя ниже минимального порога;

 vmax –

расход теплоносителя выше максимального порога;



Авария V – отсутствие воды в теплосчетчике;



t1min –

температура теплоносителя в подающем трубопрово-

де вышла за минимально установленные граничные значения;



t1max – температура теплоносителя в подающем трубопрово-

де вышла за максимально установленные граничные значения;

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом



t2min –

температура теплоносителя в обратном трубопроводе

вышла за минимально установленные граничные значения;



t2max – температура теплоносителя в обратном трубопроводе

вышла за максимально установленные граничные значения;



t1err – обрыв или короткое замыкание кабеля ИПТ в подающем

трубопроводе;



t2err – обрыв или короткое замыкание кабеля ИПТ в обратном

трубопроводе;



Уст. времени – коррекция времени по каналу связи;



Интерфейс – коррекция параметров интерфейса связи;



Очистка! – очистка архивов.

Архивы хранятся в энергонезависимой памяти теплосчетчика.

Время хранения данных не ограничено.

1.5.6. Самодиагностика

Теплосчетчики обладают функцией самодиагностики, которая

оповещает о неисправностях, путем отображения символов и кодов

ошибок на ЖКИ прибора, смотрите разделы 2.3 и 2.4.3.

1.6. МАРКИРОВКА

На передней (фронтальной) поверхности вычислителя теплосчет-

чика размещается маркировка (шильдик (наклейка)), рисунок 6, кото-

рая содержит следующую информацию:



наименование и условное обозначение изделия;



заводской номер;



год выпуска;



номинальный расход жидкости,

/ч;



место установки прибора в трубопровод,

ПТ, ОТ;



максимальное рабочее давление,

МПа;



диапазон измерений температуры,

°С



диапазон измерений разности температуры,

°С;



вид питания – символ постоянного тока;



номинальное значение напряжения питания,

В;



номинальная мощность,

мВт;



степень защиты оболочки, IP.

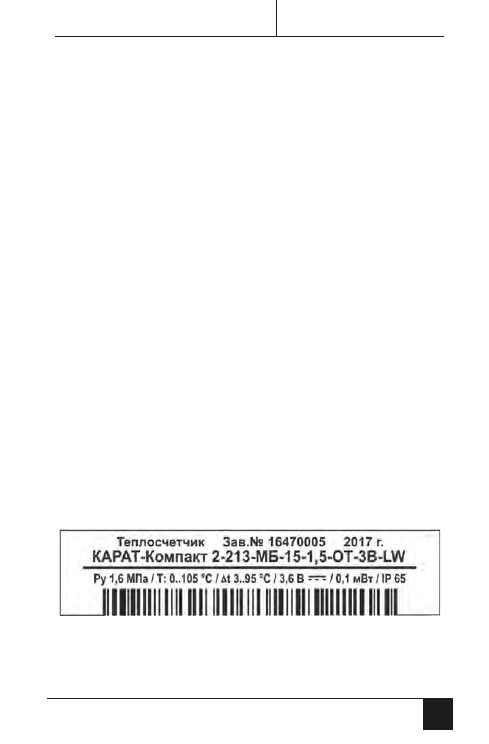

Рисунок 6 – Пример маркировки теплосчетчика

На лицевой панели прибора (рисунок 5) размещены обозначения:



знак утверждения типа средств измерений;



наименование прибора;

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213



наименование предприятия-изготовителя;



товарный знак предприятия-изготовителя;



наименование страны-изготовителя.

На корпусе УПР (рисунок 4) нанесены обозначения:



стрелка, указывающая направление измеряемого потока воды;



диаметр условного прохода УПР теплосчетчика, DN (Ду).

1.7. ПЛОМБИРОВАНИЕ

Пломбирование теплосчетчика производится с целью защиты от

вмешательства в работу поверенного и запущенного в эксплуатацию

прибора.

Пломбирование теплосчетчика осуществляется в два этапа:



пломбами изготовителя после проведения настройки и первич-

ной поверки пломбируются:



пломбой ОТК предприятия-изготовителя пломбируется кор-

пус теплосчетчика;



пломбой с оттиском поверительного клейма

место монтажа

термопреобразователя КИПТ в теплосчетчик;



пломбами заинтересованной стороны при вводе теплосчетчика

в эксплуатацию пломбируются:



места (узлы) монтажа теплосчетчика в трубопровод;



место монтажа ИПТ в трубопровод.

1.8. УПАКОВКА И КОМПЛЕКТНОСТЬ ПОСТАВКИ

Теплосчетчик упаковывается в картонную коробку. ЭД помещается

в коробку вместе с теплосчетчиком.

В комплектность поставки теплосчетчика входит:



теплосчетчик КАРАТ-Компакт 2-213 СМАФ.407200.002;



руководство по эксплуатации СМАФ.407200.002-03 РЭ;



паспорт теплосчетчика СМАФ.407200.002 ПС;



методика поверки МП 77-221-2016 (допускается поставлять

один экземпляр методики поверки в один адрес отгрузки);



комплект резьбовых соединителей.

По дополнительному заказу поставляется:



комплект монтажной арматуры;



оптосчитывающее устройство (оптоголовка) USB-IrDA.

1.9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

В процессе транспортирования, хранения, монтажа и эксплуатации

теплосчетчика необходимо следовать указаниям и требованиям

настоящего руководства. При их соблюдении предприятие гаранти-

рует нормальную работу прибора в течение 5

лет со дня продажи.

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1. РЕЖИМЫ РАБОТЫ И НАСТРОЙКА

Теплосчетчик функционирует в одном из двух режимов работы:



пользовательский режим (рабочий режим) – теплосчетчик

измеряет, преобразует, вычисляет и архивирует параметры;



режим ТЕСТ (режим настройки) – используется при поверке и

настройке (конфигурировании) теплосчетчика.

ВНИМАНИЕ!
Настройка теплосчетчиков под конкретные условия применения осу-

ществляется в процессе производства приборов.

При эксплуатации

теплосчетчика пользователь не может изменить установленные на

приборе настройки.

2.2. МЕНЮ ТЕПЛОСЧЕТЧИКА

Меню теплосчетчика определяет алгоритм просмотра параметров

и состоит из трех групп, параметры в которых объединены по функ-

циональным признакам:

ГРУППА 1 – параметры текущих значений;

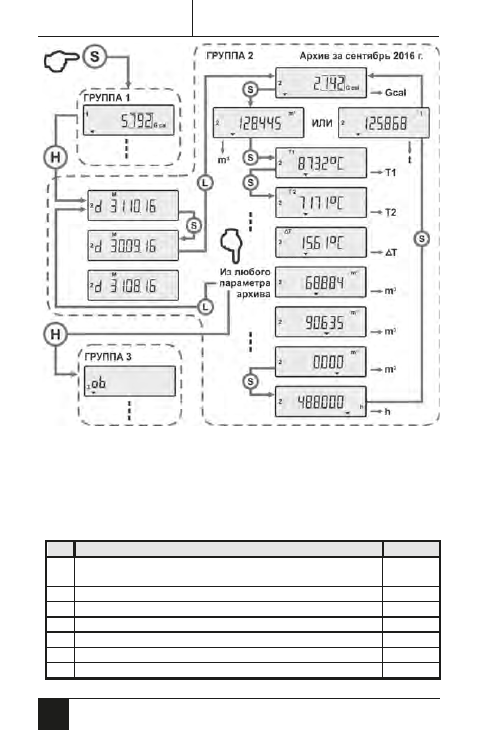

ГРУППА 2 – параметры архивных значений;

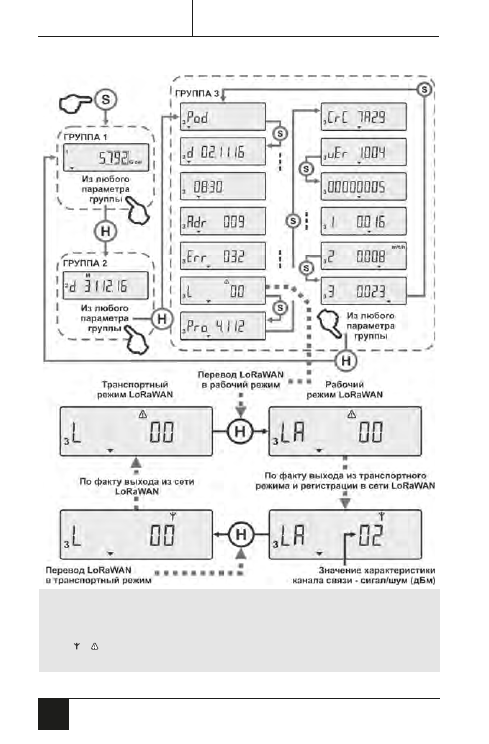

ГРУППА 3 – сервисные параметры.

2.3. ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

Просмотр меню теплосчетчика осуществляется кнопкой управле-

ния (или кнопка), рисунок 5. Кнопка позволяет производить 3 вида

нажатия, при помощи которых осуществляется управление функция-

ми, заложенными в прибор:

−

короткое нажатие (не более 1-й секунды) – последовательный

переход между параметрами группы (от 1-го ко 2-му, от 2-го к
3-

му и т. д.);

− продолжительное нажатие (около 2-х секунд) – вход во

вложенное меню (сохраненные данные);

− длительное нажатие (не менее 5-ти секунд) – переход между

группами параметров, выход из вложенного меню.

Если кнопка управления не используется (не нажимается повтор-

но) в течение одной минуты, то индикация теплосчетчика автомати-

чески переключается на отображение первого параметра первой

группы. В целях экономии ресурса батареи питания, индикация ЖКИ

прибора через определенное время – одну минуту, автоматически

отключается. При этом нажатие кнопки управления приведет к акти-

вации экрана ЖКИ, на котором отобразится первый параметр первой

группы.

В пользовательском режиме теплосчетчик постоянно отслеживает

состояние параметров входящих в схему измерения, измеряет и со-

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

храняет их значения, считает наработку. Информация выводится на

экран прибора. Для отображения информации на экране использу-

ются специальные символы в виде цифр, параметров, знаков со

строго определенным месторасположением, совокупность которых

называется информационным полем ЖКИ, смотрите рисунок 7.

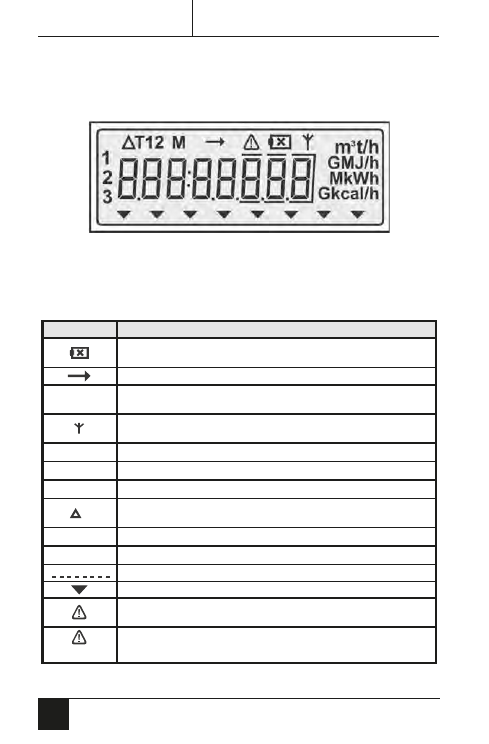

Рисунок 7 – Информационное поле прибора, все символы включены

Отображаемые на ЖКИ теплосчетчика символы указывают на раз-

личные режимы работы прибора, в том числе на наличие ошибок,

возникающих в процессе эксплуатации, смотрите таблицу 7.
Таблица 7 – Символы и знаки, индицируемые на ЖКИ

Символ

Значение символа

Разряд батареи питания. Необходимо заменить батарею
–

обратитесь в сервисную службу

Наличие циркуляции теплоносителя в системе отопления

1, 2, 3

Номер группы параметров. Показывает, какая группа па-

раметров отображается на ЖКИ

Передача данных через интерфейс. Символ отображает-

ся только во время сеанса передачи данных

Параметр содержит архивные данные

Т1

Температура теплоносителя в подающем трубопроводе

Т2

Температура теплоносителя в обратном трубопроводе

Разность температур между подающим и обратным тру-

бопроводом

Pod

Теплосчетчик для установки в подающий трубопровод

Теплосчетчик для установки в обратный трубопровод

Данные отсутствуют

Индикатор перемещения по группе параметров

Ошибка в работе прибора. Перейти к 3-ей группе пара-

метров и посмотреть код ошибки

ERR

Аварийная ситуация. Вся информация блокируется.

Необходимо произвести ремонт прибора

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

Таблица 7 - Окончание

Единицы измерения

→ м

, m

→ м

/ч, t → т, t/h → т/ч, GJ → ГДж, GJ/h → ГДж/ч,

→ МДж, MJ/h → МДж/ч, MWh → МВт·ч, kWh → кВт·ч, Gcal → Гкал,

Gcal/h → Гкал/ч, kcal → ккал, kcal/h → ккал/ч

2.4. ОТОБРАЖЕНИЕ ГРУПП ПАРАМЕТРОВ

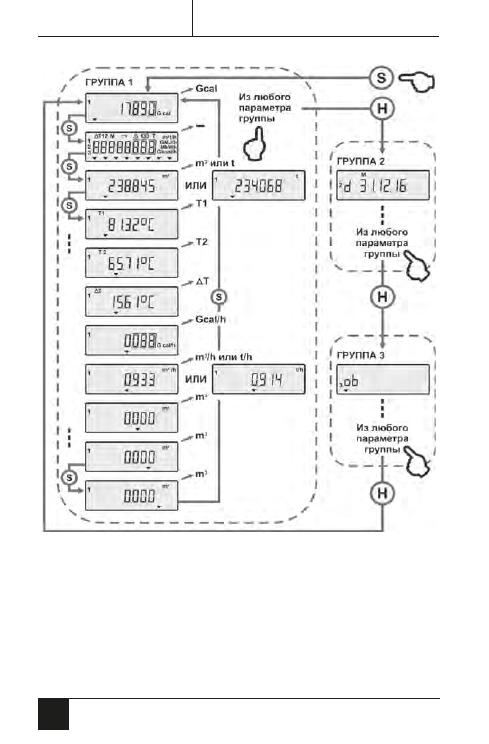

2.4.1. ГРУППА 1 – текущие значения

В рабочем режиме теплосчетчик постоянно отслеживает состояние

законфигурированных параметров и считает их наработку. Инфор-

мация выводится на экран ЖКИ. В целях экономии ресурса батареи

питания, индикация ЖКИ через определенное время (порядка 60 се-

кунд) автоматически отключается.

Короткое нажатие (S) на кнопку

управления приведет к активации экрана ЖКИ, на котором индици-

руется изображение 1-го параметра из 1-ой группы

Параметры те-

кущих значений». Состав параметров группы показан в таблице 8.
Таблица 8 – Структура группы «Параметры текущих значений»

№

Описание параметра

Символ

1 Потребленная тепловая энергия с момента изготовле-

ния теплосчетчика

Gcal

Тест сегментов ЖКИ

Объем теплоносителя, прошедшего через теплосчет-

чик с момента его изготовления

Масса теплоносителя, прошедшего через теплосчет-

чик с момента его изготовления

4 Текущая температура в подающем трубопроводе

Т1

Текущая температура в обратном трубопроводе

Т2

Разность температуры

ΔТ

7 Текущая мощность

Gcal/h

Текущий объемный расход

Текущий массовый расход

t/h

Объем по числоимпульсному входу 1

(ИВ1)

10 Объем по числоимпульсному входу 2

(ИВ2)

11 Объем по числоимпульсному входу 3

(ИВ3)

)

–

отображение на ЖКИ параметра объема или массы зависит от

настройки теплосчетчика

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

На рисунке 8 представлено меню первой группы параметров.

Рисунок 8 – ГРУППА 1 – параметры текущих значений и переход

между группами параметров

2.4.2. ГРУППА 2 – архивные данные

На ЖКИ теплосчетчика отображается только интегральный поме-

сячный архив. Все остальные архивы теплосчетчика, включая жур-

нал событий, становятся доступны к просмотру только после их ска-

чивания на ПК, посредством:



оптосчитывающего устройства USB-IrDA (оптоголовка IrDA);



интерфейса M-Bus или радиоинтерфейса LoRаWAN.

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

В интегральном помесячном архиве значения объема, массы, теп-

ловой и электрической энергии индицируются суммарным (нараста-

ющим) итогом с момента запуска прибора в эксплуатацию, а значе-

ния температуры отображаются в виде усредненных значений за от-

четный месяц. Архив выводится на экран теплосчетчика списком па-

раметров, последовательно на каждую дату (месяц). В таблице 9

описаны архивные параметры и особенности их применения для

представленного на рисунке 9 варианта архива.
Таблица 9 – Пример структуры архива теплосчетчика

№

Описание параметра

Символ

1 Потребленная тепловая энергия с момента изготовле-

ния теплосчетчика

Gcal

Объем теплоносителя, прошедшего через теплосчет-

чик с момента его изготовления

Масса теплоносителя, прошедшего через теплосчет-

чик с момента его изготовления

Температура в подающем трубопроводе

Т1

4 Температура в обратном трубопроводе

Т2

Разность температур

ΔТ

6**

Объем по числоимпульсному входу 1

(ИВ1)

7** Объем по числоимпульсному входу 2

(ИВ2)

8**

Объем по числоимпульсному входу 3

(ИВ3)

Время наработки (время корректной работы ПТУ)

)

–

отображение на ЖКИ параметра объема или массы зависит от

конфигурирования теплосчетчика

)

–

параметры будут отображаться в меню архивов только то-

гда, когда они законфигурированы. Индикация параметров 6, 7, 8

на экране указывает на тот факт, что теплосчетчик имеет

3 числоимпульсных входа

Например, на рисунке 9 показан вариант структуры архива тепло-

счетчика и алгоритм его просмотра, исходя из допущений:



просмотр меню осуществляется в ноябре 2016 года (архивы на

экране ЖКИ становятся доступными к просмотру только по

окончании отчетного периода);



просматривается архив за сентябрь 2016 года;



НС отсутствуют.

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

Рисунок 9 – ГРУППА 2 – архив теплосчетчика

2.4.3. ГРУППА 3 – сервисные параметры

В ГРУППЕ 3 отображаются сервисные параметры теплосчетчика,

которые показывают текущее состояние прибора. Состав парамет-

ров группы приведен в таблице 10.
Таблица 10 – Структура группы «Сервисные параметры»

№

Описание параметра

Символ

1 Теплосчетчик предназначен для установки в пода-

ющий/обратный трубопровод

Pod

оb

Текущая дата: дд.мм.год

Текущее время: часы:минуты

4 Адрес прибора в сети

Adr

Код ошибки

Err

Наличие радиоинтерфейса LoRaWAN

7 Версия программы

Pro

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

Таблица 10 – Окончание

№

Описание параметра

Символ

Цифровой идентификатор программного обеспечения

CrC

Версия интерфейса пользователя

uEr

10 Заводской номер теплосчетчика

11** Первый числоимпульсный вход

12** Второй числоимпульсный вход

13** Третий числоимпульсный вход

Параметры радиоинтерфейса

LoRaWAN

Команды LoRaWAN

Транспортный режим радиоинтерфейса

Рабочий режим радиоинтерфейса

Состояние LoRaWAN

Радиоинтерфейс находится в спящем режиме

Радиоинтерфейс находится в рабочем режиме

)

–

индицируется для приборов с радиоинтерфейсом;

)

–

индицируются для приборов с импульсным входом

Структура параметров данной группы отображена на рисунке 10.
При индикации на ЖКИ теплосчетчика знака ошибки необходимо пе-

рейти в третью группу параметров и просмотреть код ошибки. Рас-

шифровка кодов ошибок приведена в таблице 11.
Таблица 11 – Описание кодов ошибок

Код

ошибки

Состояние теплосчетчика

Рекомендуемые

действия

001

Температура одного из термометров

сопротивления вышла за минималь-

ную границу

Проверьте термометры

сопротивления

002

Температура одного из термометров

сопротивления вышла за макси-

мальную границу

Проверьте термометры

сопротивления

004

Короткое замыкание или обрыв од-

ного из термометров сопротивления

Проверьте термометры

сопротивления

016

Разность температуры между пода-

ющим трубопроводом и обратным

меньше 3 °С

Обратитесь к

поставщику

коммунальных услуг

032

Расход меньше минимального

064

Расход больше максимального

128

Отсутствие воды в теплосчетчике

008

Аппаратный сбой

Обратитесь в сервисную

службу

512

Аппаратный сбой

Обратитесь в сервисную

службу

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

3. РАЗМЕЩЕНИЕ, МОНТАЖ, ПОДГОТОВКА К РАБОТЕ
3.1. РЕКОМЕНДАЦИИ ПО ВЫБОРУ ПРИБОРОВ

Для обеспечения надежной и достоверной работы теплосчетчика

рекомендуется руководствоваться следующими требованиями:



средний расчетный расход воды в трубопроводе не должен

превышать значения номинального расхода теплосчетчика;



установить механический фильтр перед входом в УПР;



если в процессе эксплуатации возможно движение воды в об-

ратном направлении, то фильтры необходимо монтировать по

обе стороны от УПР;



исполнение теплосчетчика должно всегда совпадать с местом

установки его в трубопровод (ПТ или ОТ);



место для монтажа теплосчетчика должно быть выбрано таким

образом, чтобы исключить скопление воздуха в УПР, а также в

подсоединенных к нему участках трубопровода

3.2. ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

Перед монтажом теплосчетчика в трубопровод необходимо из-

влечь прибор из упаковочной тары и провести его внешний осмотр,

при котором проверяется:



комплектность поставки;



отсутствие видимых механических повреждений;



наличие пломб производителя на корпусе теплосчетчика;



наличие оттиска клейма поверителя в паспорте прибора;



соответствие заводского номера теплосчетчика номеру, ука-

занному в его паспорте.

3.3. МОНТАЖ

Монтаж теплосчетчиков должен осуществляться квалифицирован-

ными специалистами, изучившими требования настоящего РЭ. При

этом должно быть обеспечено выполнение следующих условий:



теплосчетчики следует монтировать в удобном для визуально-

го снятия показаний месте, которое отвечает условиям эксплу-

атации прибора;



теплосчетчики необходимо монтировать только в

горизон-

тальные и вертикальные участки трубопровода, так, чтобы

при эксплуатации исключить возможность попадания прямых

струй воды на корпус вычислителя;



монтаж теплосчетчика производится при помощи

резьбовых

соединителей, которые поставляются в комплекте с при-

бором (раздел 1.7), в противном случае необходима организа-

ция прямых участков до и после теплосчетчика;



расстояние от смонтированного теплосчетчика до мощных ис-

точников электромагнитного излучения (выключатели, насосы и

т. д.) должно быть

не менее 1 метра. Исходящие из теплосчет-

чика провода прокладывать от токоведущих линий (220 В) на

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

расстояние

не менее 0,2 метров.

3.3.1. Монтаж теплосчетчика

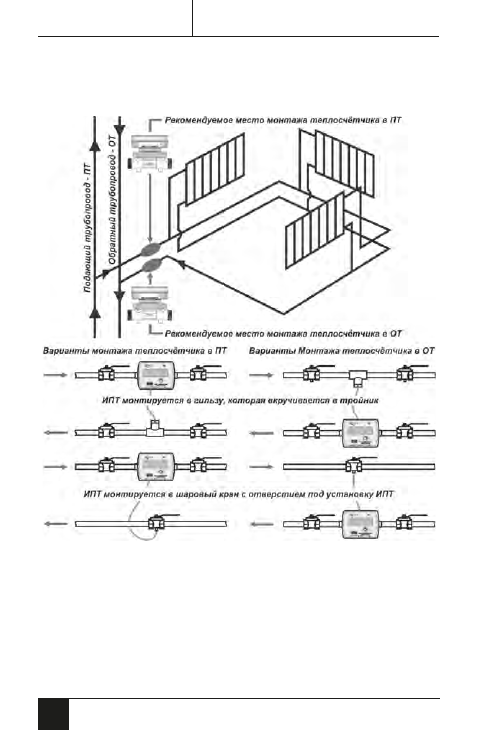

Рекомендуемые схемы монтажа теплосчетчика в трубопровод

представлены на рисунке 11.

Рисунок 11 – Рекомендуемые схемы монтажа в трубопровод

При монтаже теплосчетчика в трубопровод должны быть соблюде-

ны следующие условия:



установка теплосчетчика осуществляется таким образом, что-

бы измерительная часть теплосчетчика при работающей си-

стеме отопления всегда была заполнена водой;



теплосчетчик должен быть смонтирован так, чтобы направление,

указанное на корпусе его измерительной части стрелкой, совпада-

ло с направлением потока воды в трубопроводе.

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

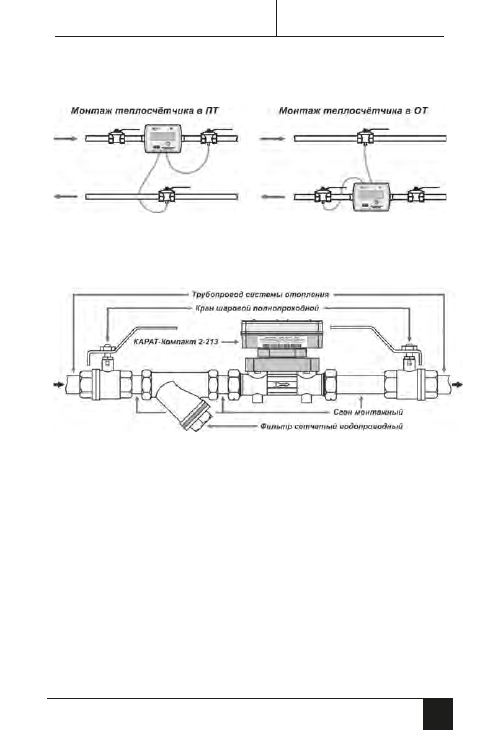

По отдельному заказу возможен выпуск теплосчетчиков, в кото-

рых оба термометра КИПТ монтируются в трубопровод, смотрите

рисунок 12. При этом место монтажа термометра КИПТ в корпус теп-

лосчетчика глушится заглушкой.

Рисунок 12 – Установка теплосчетчика при монтаже

термометров КИПТ в трубопровод

Пример рекомендуемого монтажа теплосчетчика в трубопровод

отопления (ПТ или ОТ) показан на рисунке 13.

Рисунок 13 – Пример монтажа теплосчетчика в трубопровод

Монтаж теплосчетчика в трубопровод проводить в следующей

последовательности:



промыть трубопровод, чтобы очистить его от механических за-

грязнений;



закрыть запорную арматуру и сбросить давление на участке

трубопровода, на котором устанавливается теплосчетчик;



установить в трубопровод дополнительно шаровые краны и

фильтр (или фильтры), до и после того места, где будет нахо-

диться теплосчетчик;



установить теплосчетчик.

При установке в трубопровод при-

бор должен быть ориентирован:



в горизонтальный трубопровод в диапазонах 0°- 45° и

135°- 180° по отношению к горизонту, рисунок 14;



в вертикальный трубопровод в диапазонах 0°- 45° и

135°- 180° по отношению к оси продольного сечения филь-

тра сетчатого трубопроводного, рисунок 14;

СМАФ.407200.002-03 РЭ

РЭ – Руководство по эксплуатации

Теплосчетчики КАРАТ-Компакт 2-213

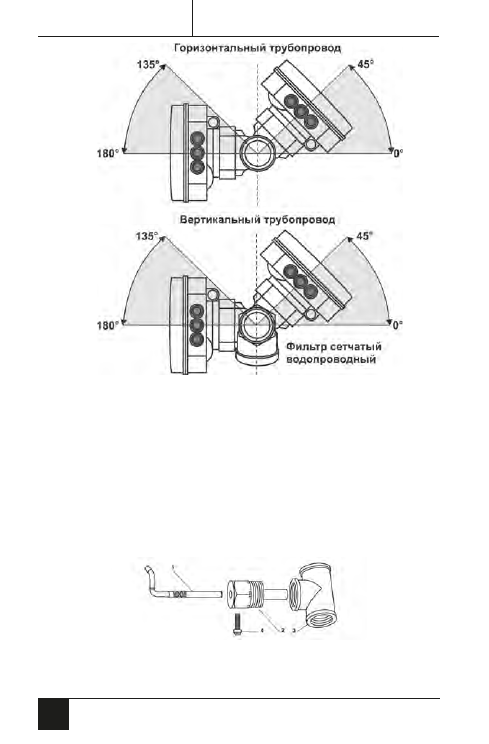

Рисунок 14 – Ориентация теплосчетчика при монтаже

в трубопровод



подать рабочее давление в трубопровод и визуально убедить-

ся в герметичности монтажа полученной сборки (рисунок 13).

3.3.2. Монтаж КИПТ

В комплект поставки теплосчетчика входит КИПТ, состоящий из

двух специально подобранных ИПТ. Один ИПТ монтируется в трубо-

провод. Второй ИПТ монтируется в корпус преобразователя расхода.

Преобразователь, предназначенный для установки в трубопровод,

монтируются одним из двух способов.

Первый способ – ИПТ устанавливается в тройник, рисунок 15.

1 – измерительный преобразователь температуры; 2 – гильза;
3 –

тройник; 4 – стопорный винт

Рисунок 15 – Вариант установки ИПТ в тройник

Редакция 1.1.5, март 2018

СМАФ.407200.002-03 РЭ

НПО КАРАТ www.karat-npo.сом

Перед установкой ИПТ в гильзу, рекомендуется ввести в гильзу не-

большое количество теплопроводящей пасты.

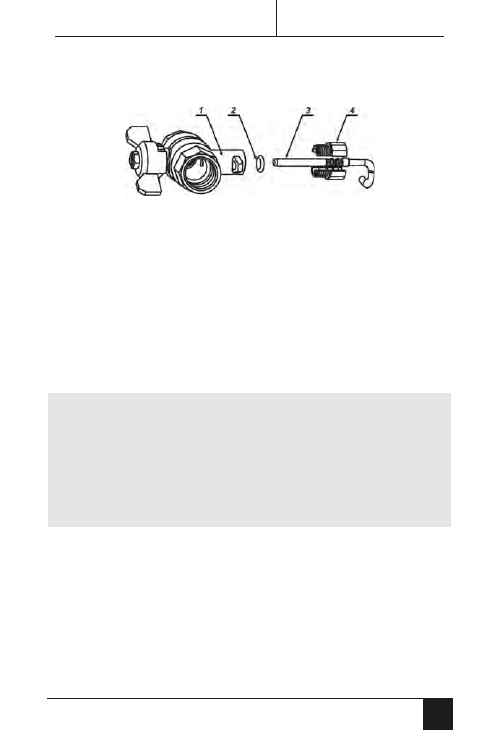

Второй способ – ИПТ монтируется в шаровой кран с отверстием

под термометр сопротивления, рисунок 16.

1 – шаровой кран с отверстием под установку термометра со-

противления; 2 – кольцо уплотнительное; 3 – измерительный

преобразователь температуры; 4 – адаптер

Рисунок 16 – Вариант установки ИПТ в шаровой кран

Монтаж ИПТ в шаровой кран производится в следующей последова-

тельности:



установить в отверстие крана, предназначенное для установки

ИПТ, уплотнительное кольцо;



поместить ИПТ в пластмассовый адаптер, состоящий из двух

частей. Желобки на ИПТ должны совпасть с желобками на

адаптере;



вставить полученную сборку в отверстие шарового крана и за-

крутить до упора.

ВНИМАНИЕ!
1. Во избежание изменения метрологических характеристик тепло-

счетчика, запрещается изменять (наращивать или укорачивать) дли-

ну кабелей ИПТ при монтаже прибора в трубопровод.
2.

ИПТ после монтажа в трубопровод должны перекрывать минимум

две трети Ду тройника или шарового крана.
3.

Подающему трубопроводу соответствует ИПТ с красной мар-

кировкой, обратному трубопроводу – с синей (черной) маркировкой.

3.3.3. Ввод в эксплуатацию

Для запуска теплосчетчика в работу выполнить следующие действия:


открыть шаровые краны до и после теплосчетчика и визуально убе-

диться в герметичности монтажа сборки;



проверить на ЖКИ теплосчетчика, при работающей системе отопле-

ния, наличие показаний расхода и температуры теплоносителя в

подающем и обратном трубопроводах;



сравнить показания температуры на ЖКИ с реально существующи-

ми значениями;

Теплосчётчик Карат-Компакт 2-213. Руководство - часть 2
